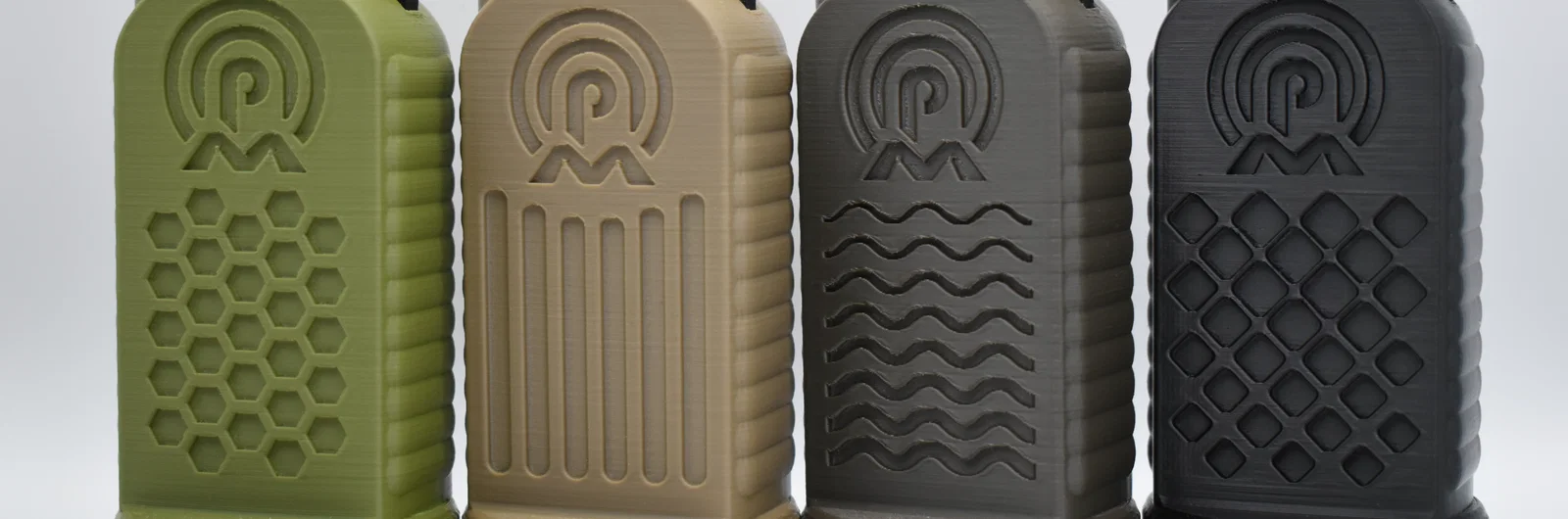

Vỏ PocketMesh R2-XL cho Meshtastic (RAK19007) chống nước nhẹ

**Bạn có thể mua sẵn (đã in) mẫu vỏ này và các mẫu khác:**

Khách hàng tại Mỹ có thể mua từ QuantumShadow3D:
(https://www.etsy.com/shop/QuantumShadow3D)

Khách hàng tại UK/EU có thể mua từ 3DChicken:
(https://www.3dchicken.co.uk)

Các mẫu này chỉ dành cho mục đích sử dụng cá nhân.
KHÔNG được sao chép, bán, trao đổi, hay thu lợi từ các thiết kế của tôi khi chưa có sự cho phép rõ ràng từ tôi.

Ai quan tâm đến việc cấp phép (licensing) thiết kế này cho việc bán không mang tính thương mại (tức bán riêng tư) có thể nhắn tin cho tôi tại đây để trao đổi. Vui lòng tôn trọng các giới hạn của giấy phép Creative Commons mà tôi đã chọn (https://creativecommons.org/licenses/by-nc-nd/4.0/). Tôi cũng khuyến khích bất kỳ ai thấy thiết kế của tôi đang bị rao bán hãy liên hệ với tôi.

Nói vậy đủ rồi, giờ vô phần model…

Đây là phiên bản cỡ lớn hơn của vỏ chống nước (water resistant) PocketMesh R2 của tôi dành cho bộ RAKwireless RAK19007 WisBlock, được thiết kế hướng đến dự án Meshtastic (https://meshtastic.org). Vỏ sẽ chứa được base board RAK19007 cùng với các module RAK4631 (LoRa) và RAK12500/1910 (GNSS/GPS).

Phần cứng bắt buộc:

• Filament TPU dạng cao su cho gioăng (gasket) thân/nắp
• Hai (2) ốc M2x10mm socket head cap screws
• Hai (2) ốc M2x4mm và đai ốc M2 (hoặc dùng ốc M2.5 đi kèm bộ RAK)
• Một (1) pin lithium ion (tối đa 3000mAh): https://www.amazon.com/dp/B08T6GT7DV; kích thước pin tối đa: 66mm (Dài) x 36mm (Rộng) x 11mm (Cao)
• Đầu nối pin JST PHR-2 đúng cực (polarity): cần để kết nối pin MakerFocus ở trên với baseboard RAK19007 vì đầu nối pin đi kèm không tương thích. Sẽ cần hàn.

Tùy chọn:

• antenna boots: in bằng TPU; chọn size phù hợp với anten của bạn
• Các model internal-antenna: dùng anten PCB RAK đi kèm trong kit RAK; nhỏ một giọt keo 502 (superglue) ở đầu anten PCB, rồi đưa vào khe ở mặt trong của thân vỏ loại internal-antenna
• Model cap-magnet: có chừa khoang để lắp 2 nam châm chồng lên nhau (https://www.amazon.com/gp/product/B075WV5HPH); thêm lệnh “layer pause” trong phần mềm slicer, thả 2 nam châm vào rồi tiếp tục in để nhúng nam châm vào trong và biến nắp vỏ thành dạng hít nam châm

Ghi chú:

• TÔI KHÔNG CHỊU TRÁCH NHIỆM VỀ BẤT KỲ THIẾT BỊ NÀO BỊ HƯ HỎNG DO NƯỚC HOẶC BẤT KỲ VIỆC SỬ DỤNG NÀO VỚI VỎ NÀY
• Dù tôi không muốn khẳng định rõ ràng vỏ này “waterproof” vì lý do trách nhiệm pháp lý, tôi có thể khẳng định nó là “water resistant”. Tôi đã ngâm vỏ 90 phút ở độ sâu 6 inch/15 cm nước và bên trong vẫn khô. Do vỏ nổi nên tôi phải ấn nó xuống; vì vậy việc bị ngập hoàn toàn thật sự không thành vấn đề và có lẽ sẽ không xảy ra trừ khi cố tình.
