Vỏ (enclosure) tuỳ chỉnh cho ESP32 gắn tường

Tác giả 3Dprintingforall

Lượt tải
119
Lượt thích
24
Lượt coi
1.153

File 7 6,6 MB

  • esp32_case_1776897763.stlSTL · 93,2 KB
  • battery_door_1776897763.stlSTL · 165,7 KB
  • esp32_door_1776897765.stlSTL · 254 KB
  • esp32_case_1776897765.3mf3MF · 253,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#328715
Danh mục
DIY
Ngày đăng

Mô tả

Hướng dẫn gia công:

  • Vật liệu: PETG, PETG V0
  • Máy in 3D: Máy in 3D FDM, thời gian in trung bình 4 giờ (bật input shaper trên MK4).
  • Thiết lập slicer: chiều cao lớp 0.2mm, 4 perimeters, không cần supports
  • Hậu xử lý: Không

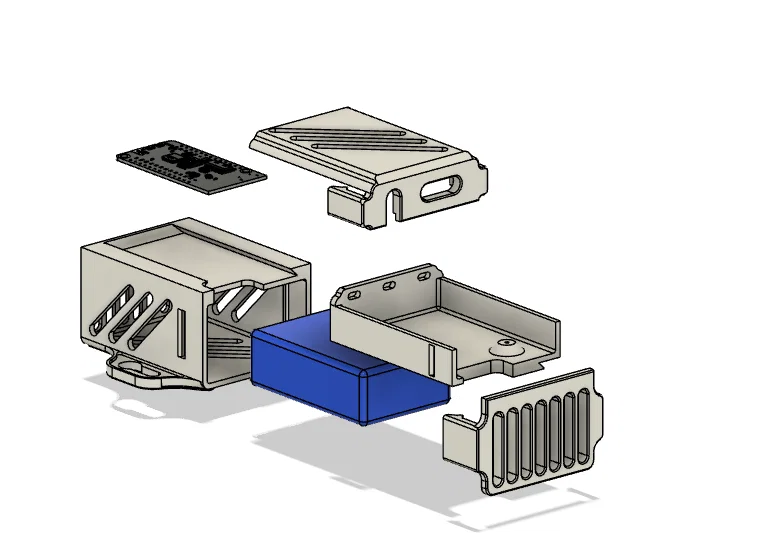

  • Hướng dẫn lắp ráp:
    1. Dùng 2 ốc M2 để cố định ESP32 vào hộp (ESP32 case)
    2. Cho pin vào hộp pin (battery case) rồi trượt hộp ESP32 vào hộp pin.
    3. Kết nối pin với ESP32 và các cảm biến bổ sung nếu cần.
    4. Đậy hộp pin bằng nắp pin (battery door)
    5. Đậy hộp ESP32 bằng nắp ESP32 (ESP32 door)
    6. Dùng 2 ốc/vít để bắt lên tường.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfbgcodestepstl
Số file mô hình
7
Tổng dung lượng
6,6 MB
File lớn nhất
4,3 MB
