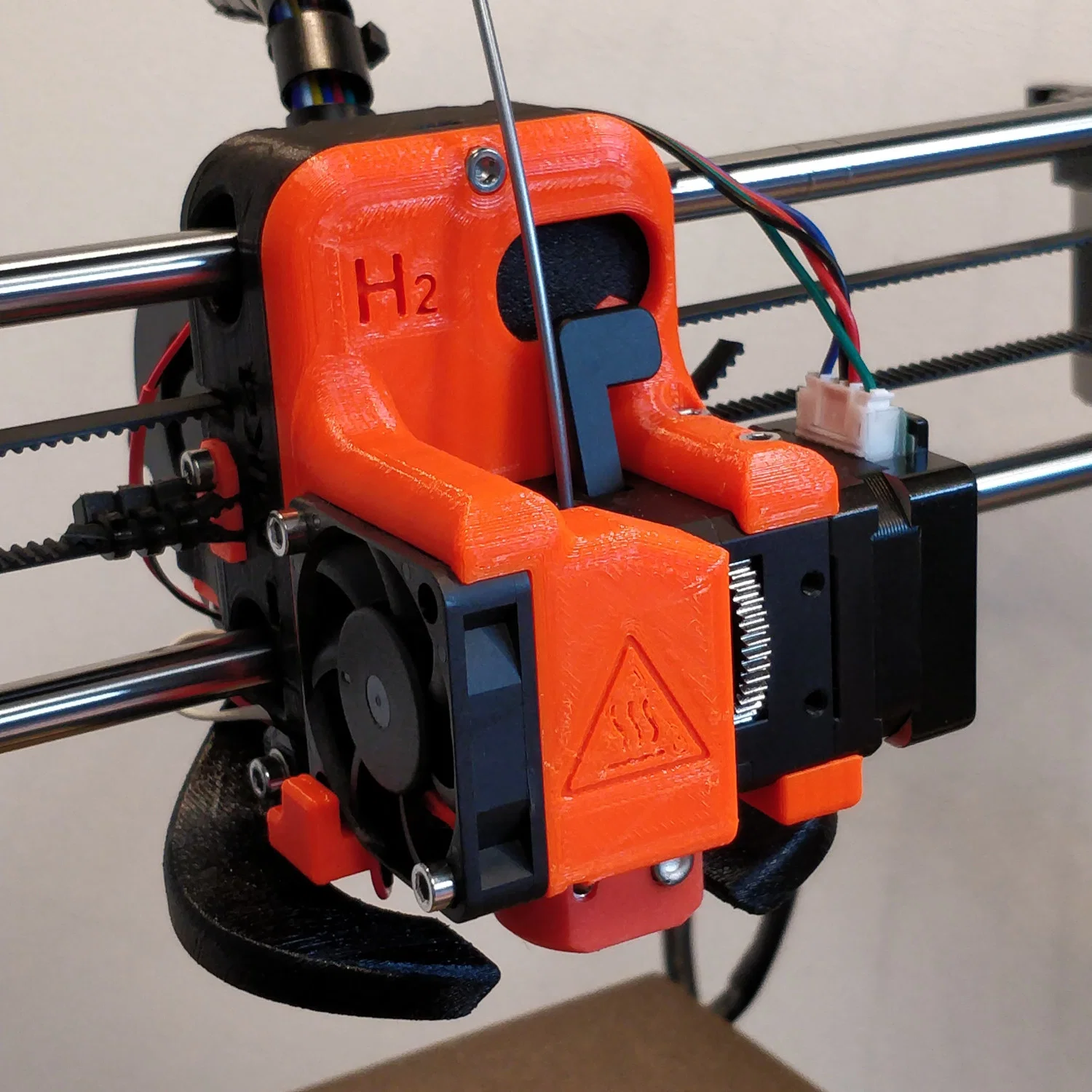

Ngàm BIQU H2 cho Anycubic i3 Mega X-Carriage [MK4]

Tóm tắt

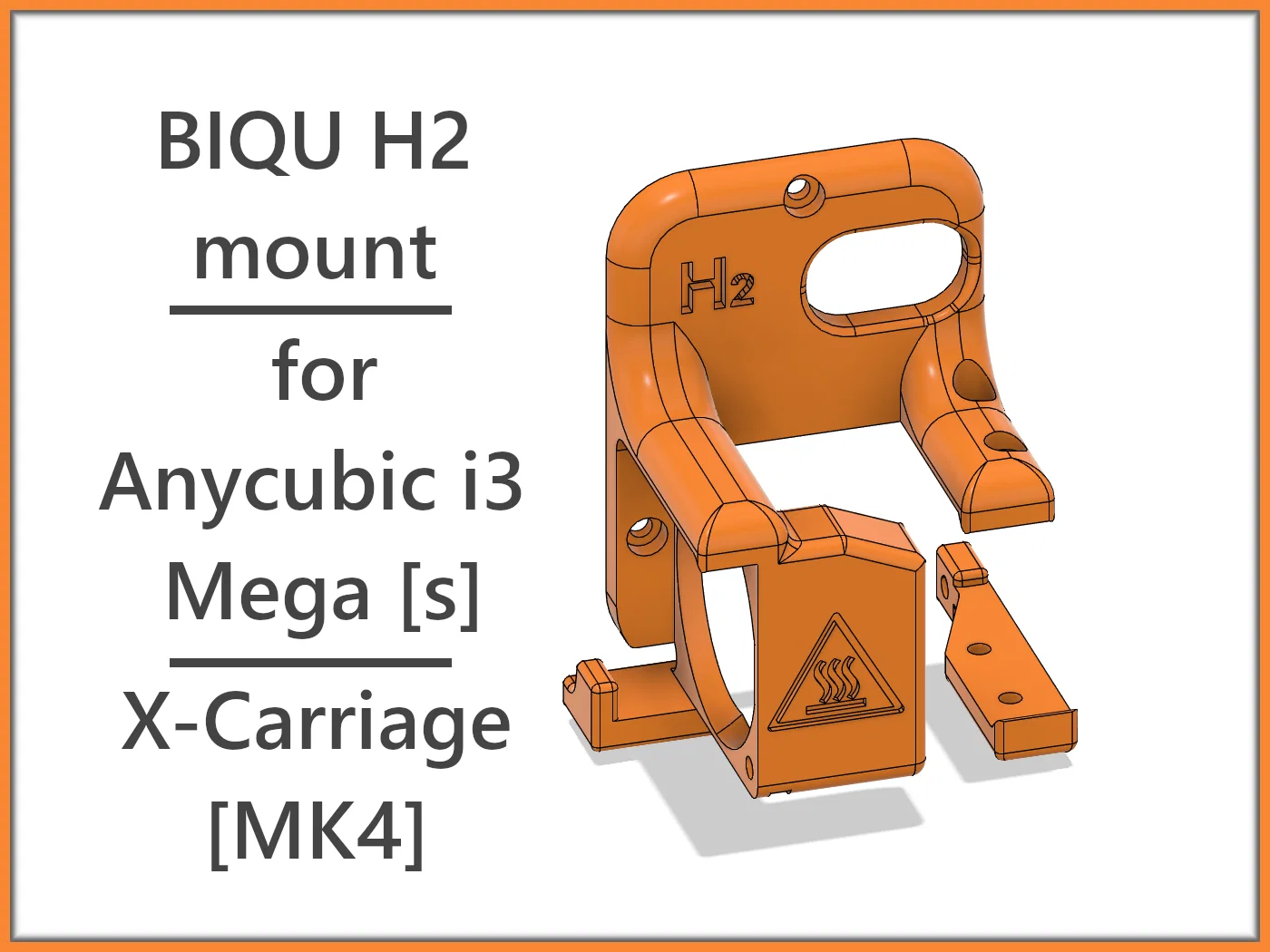

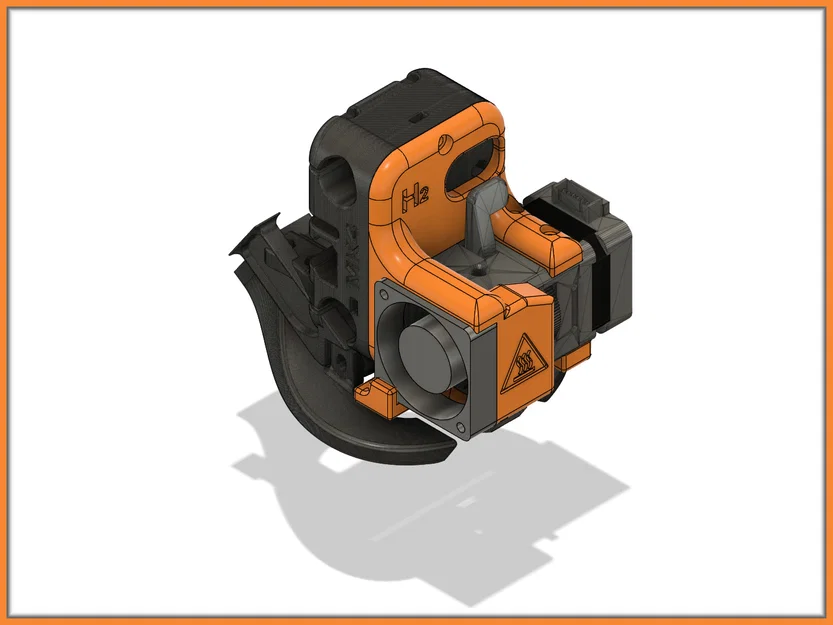

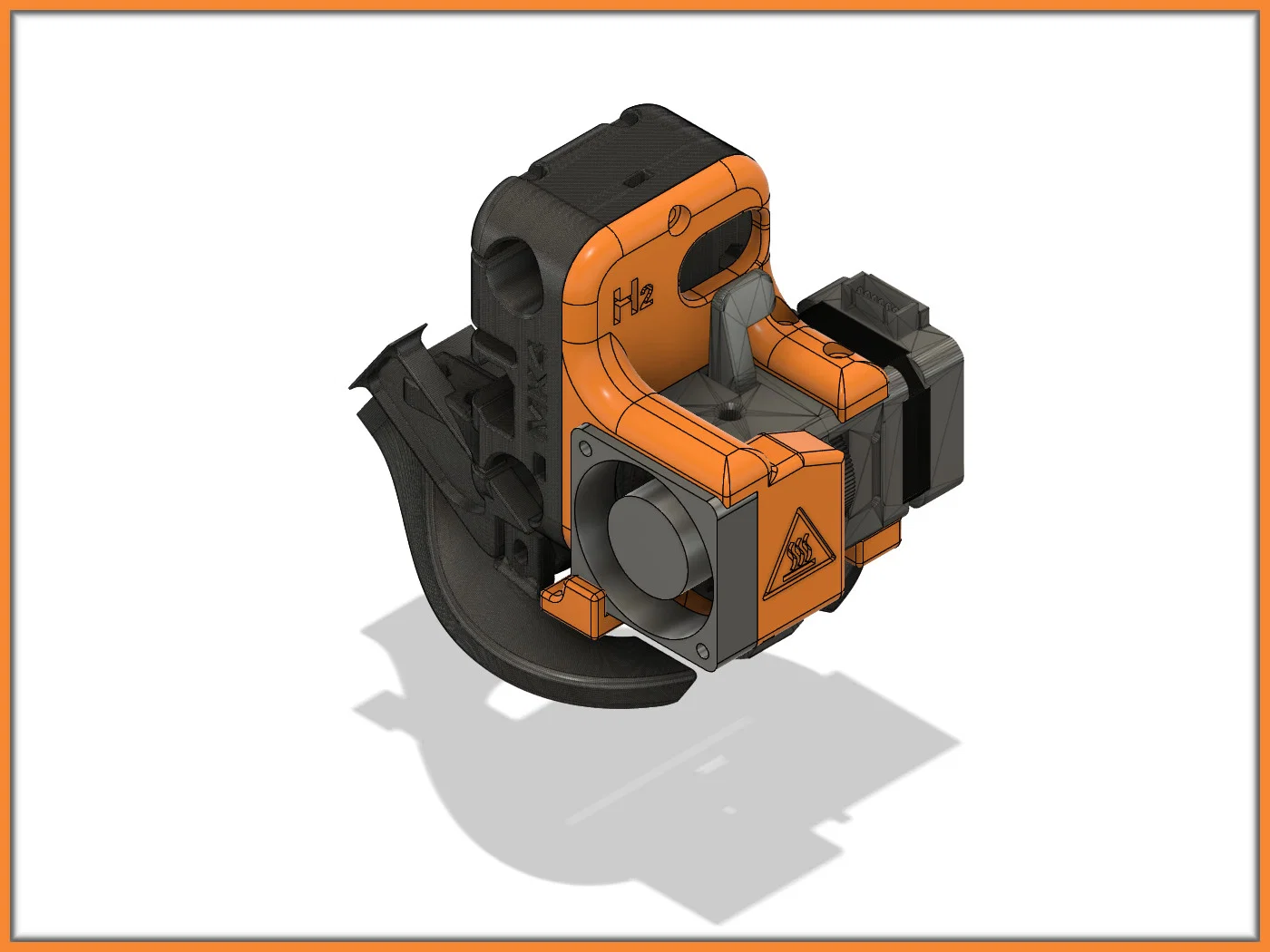

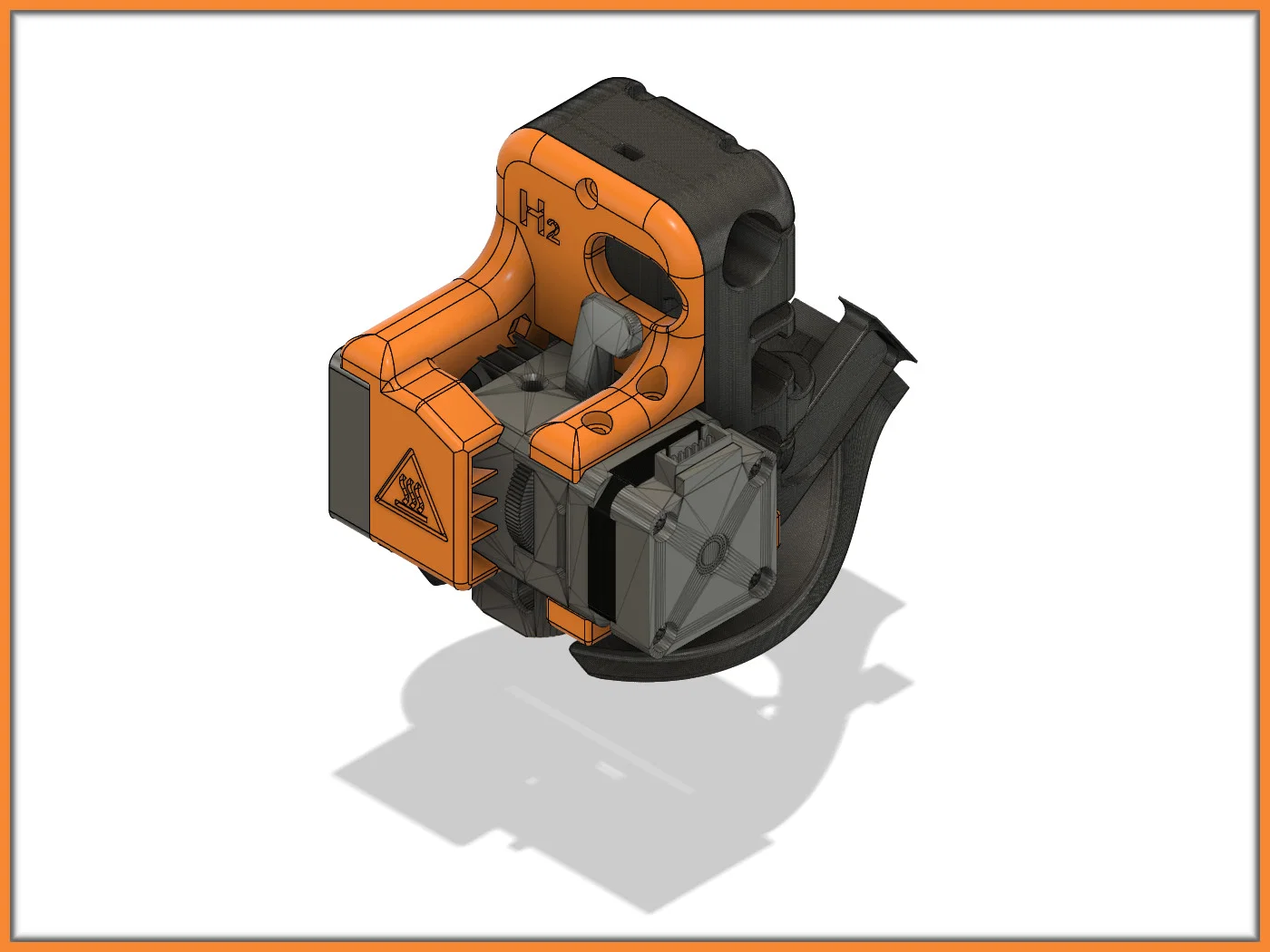

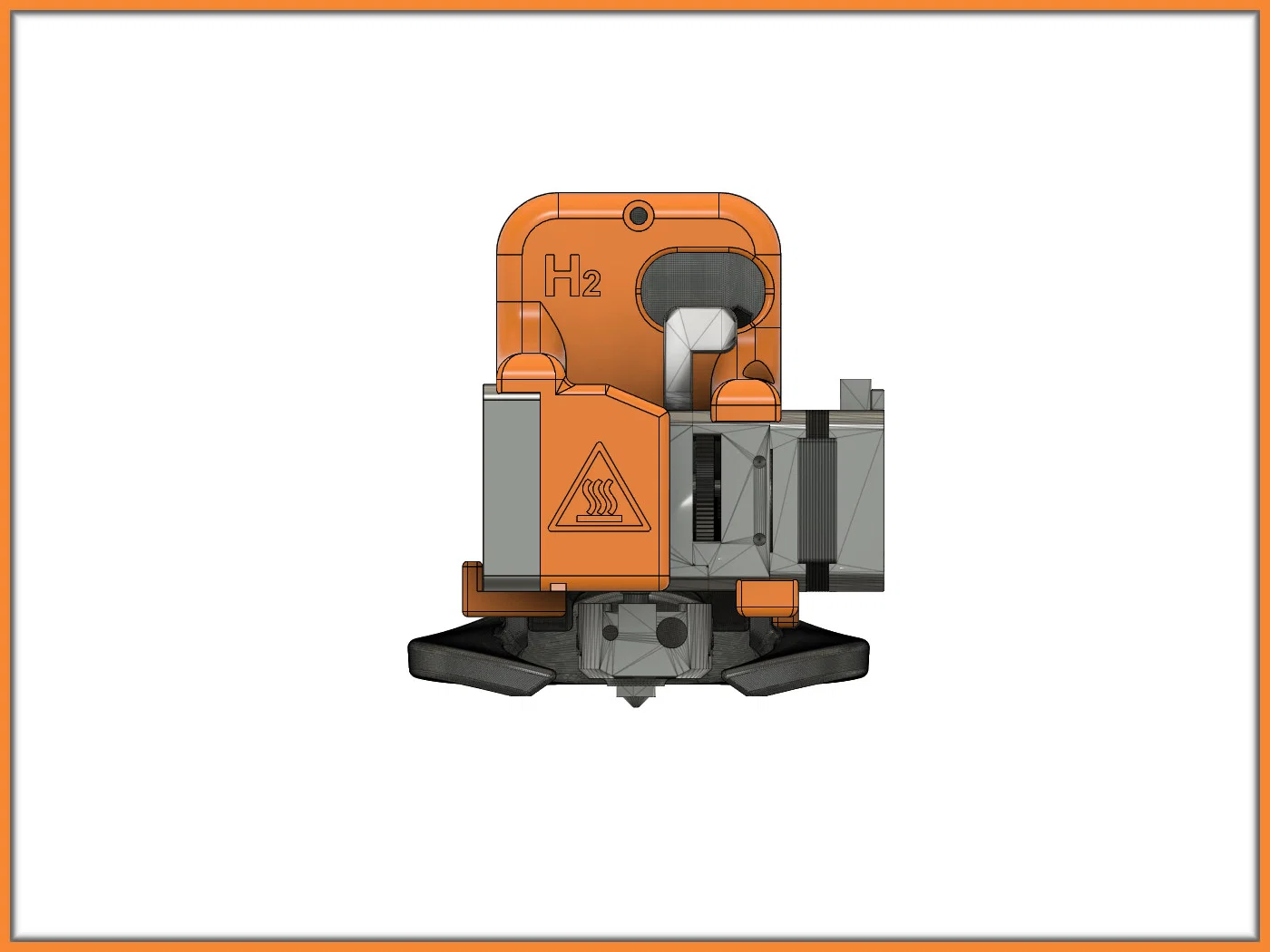

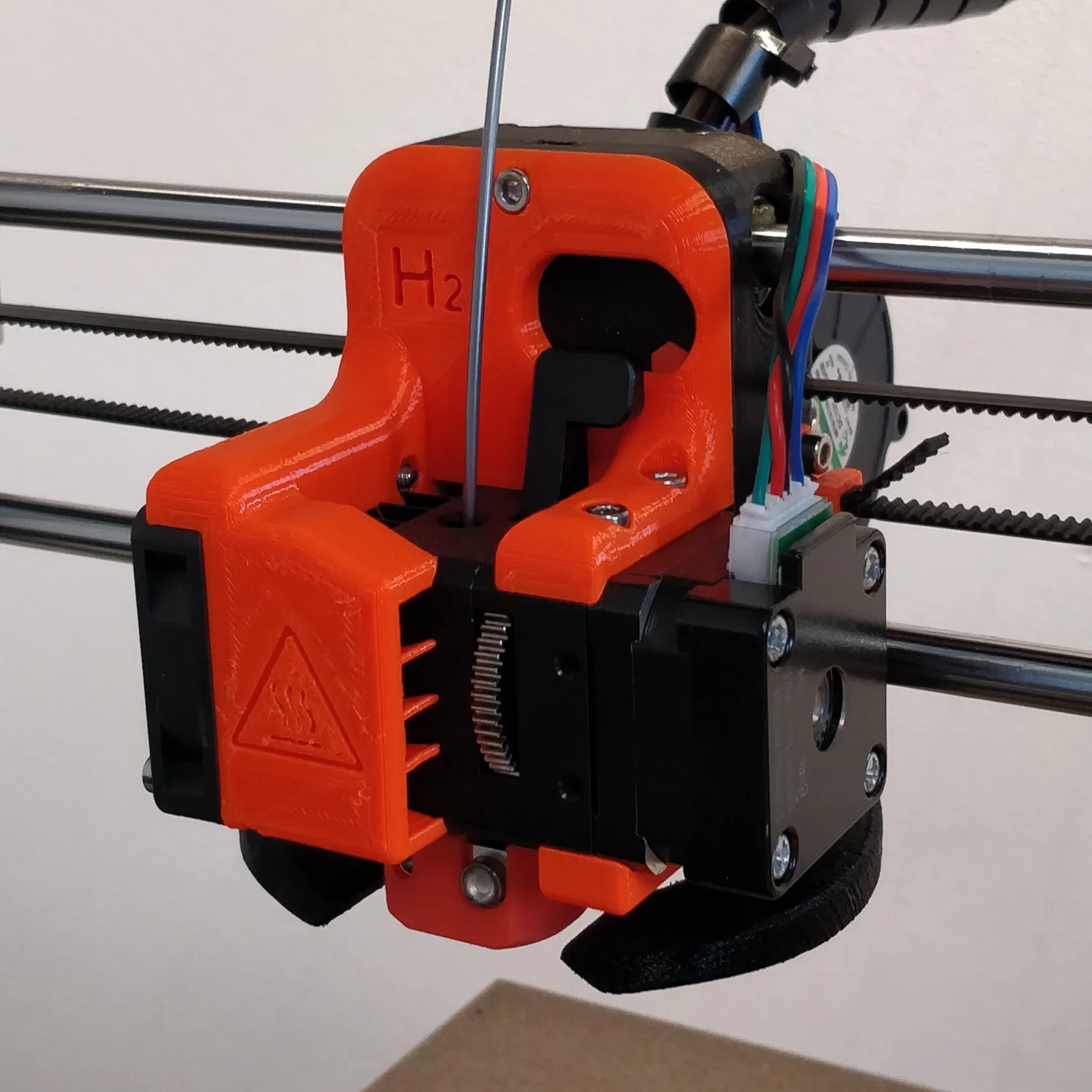

Ngàm/mount cho BIQU H2 Direct Extruder dành cho Anycubic i3 Mega, dựa trên X-Carriage MK4 của @ML3DPrinting.

Quạt 24 V và heating cartridge đi kèm bắt buộc phải thay!
Heating cartridge đã được thay bằng đồ spare 12 V của Ai3M.

Do extruder nóng lên khá nhanh (hotend và stepper-motor truyền một lượng nhiệt đáng kể vào cụm lắp), quạt 24 V 35x35x10 mm đi kèm được thay bằng quạt 12 V 40x40x10 mm có lưu lượng gió cao hơn. Mount này được thiết kế theo đúng kích thước quạt đó. Với quạt này, cả cụm extruder giữ dưới 40 °C ngay cả khi in lâu với nhiệt độ in cao hơn.
Vì vậy mình khuyến nghị mạnh nên in mount này (và cả X-Carriage) bằng PETG (hoặc vật liệu chịu nhiệt tốt hơn như ASA hay ABS). PLA sẽ bị biến dạng do nhiệt.

Danh sách vật tư (Bill of material)

• Quạt 40x40x10 mm 12 V (ví dụ Sunon EE4010S1-1000U)
• 2x ê-cu M3 [fan]
• 6x vít M3 6 mm [4x main extruder mount, 2x bottom extruder mount]
• 2x vít M3 10 mm [X-Carriage]
• 3x vít M3 16 mm [2x fan, 1x bottom extruder mount]

CẢNH BÁO

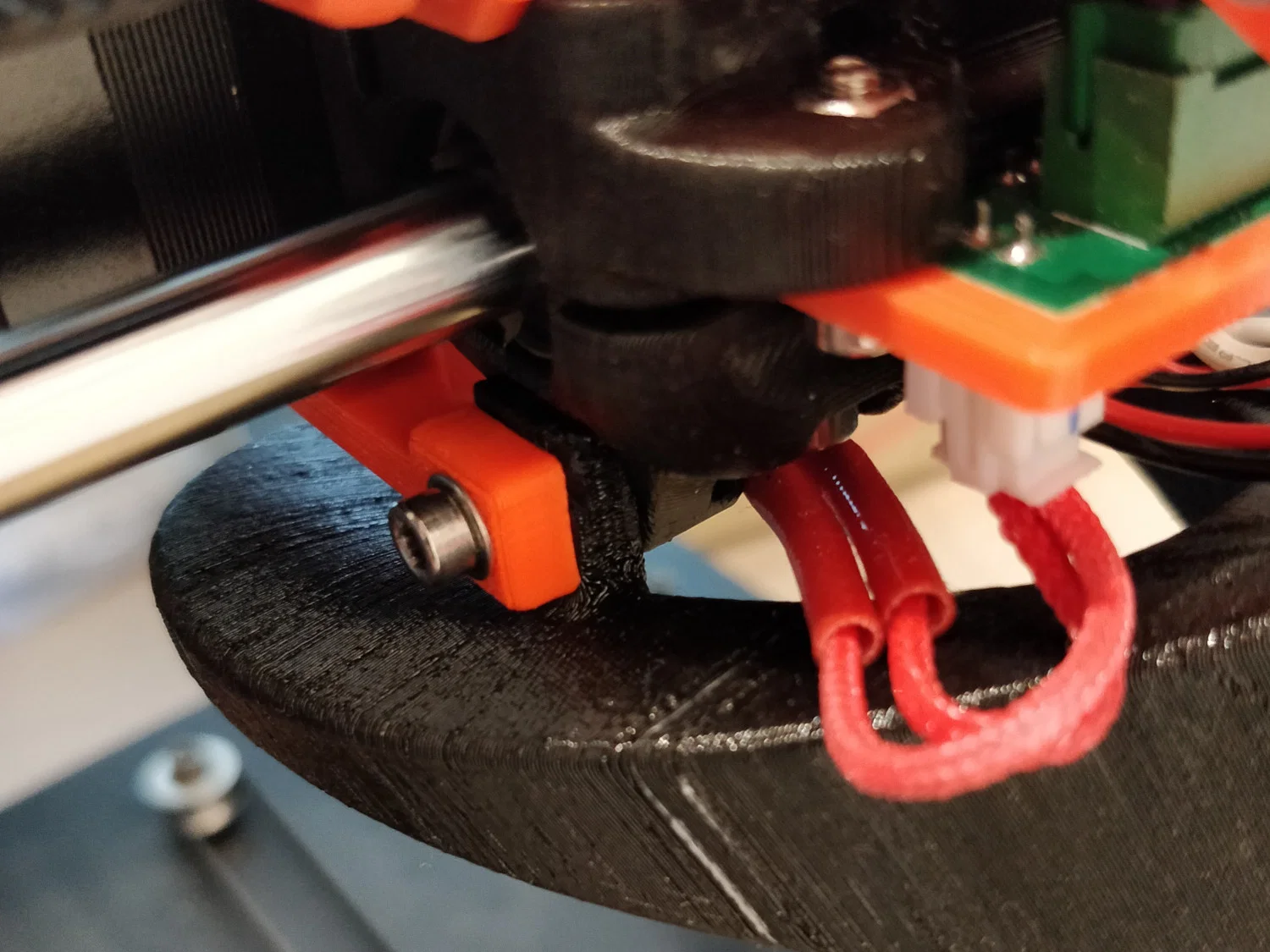

Có thể xảy ra tình trạng extruder đụng vào khung khi di chuyển tới vị trí tối đa theo trục X!

Phiên bản

• v16 (bản phát hành đầu tiên) - các cánh trong fan duct không nằm đúng vị trí do lệch khi dùng model BIQU H2 của @3DE2016. Dù vậy chắc vẫn dùng được - có thể sau này mình sẽ sửa.

Thiết lập in (Print Settings)

Có 2 phiên bản:

• có support tích hợp sẵn
• không có support

Mount có support tích hợp cho những phần khó nhất. Bạn cứ thoải mái thêm support bằng slicer nếu máy bạn gặp vấn đề với các mặt overhang.

Cả hai model đều đã được đặt đúng tư thế để in. Thiết kế cho nozzle 0.4 mm.

Sau khi in (Post-Printing)

Support tích hợp sẵn sẽ dễ tháo. Cẩn thận phần cánh fan duct - nó mỏng và dễ gãy sai chỗ.

Mình thiết kế như thế nào (How I Designed This)

(hiện chỉ có tiếng Đức - thử dùng deepl.com để tự dịch từng đoạn)

Vì tới giờ (lạ là vậy) vẫn chưa có halterung/ngàm cho extruder BIQU H2 cho Anycubic i3 Mega, mình làm đúng kiểu dân maker hay làm - tự thiết kế một cái.

Vì trước đó mình đã dùng X-Carriage MK3 rồi, nên mình thấy MK4 hiện tại là nền tảng tốt để làm ngàm. Cảm ơn @ML3DPrinting rất nhiều vì đã làm quá tốt!
Thêm một nguồn hỗ trợ nữa là model BIQU H2 của @3DE2016. Dù các lá tản nhiệt không giống phần cứng extruder thực tế của mình, nhưng các kích thước còn lại mình dùng rất ổn - nên cũng cảm ơn bạn nhiều vì công sức đó!

Những thiết kế ban đầu vẫn dựa trên quạt 35x35x10 mm đi kèm.

Không lâu sau mình phát hiện thiết kế tuy chạy được nhưng bị giới hạn theo trục X. Quạt bị thò ra quá nhiều, làm endstop bị kích sớm. Vậy nên phải dời vị trí quạt để không bị mất diện tích in.

Sau đó cũng nhanh chóng thấy quạt 24 V đi kèm khi chạy với 12 V của Any thì quá yếu, khiến extruder nóng lên (>60 °C).
Mình thấy vậy quá rủi ro cho mấy bản in test bằng PLA. Thế là mình chuyển thiết kế sang quạt lớn hơn 40x40x10 mm, vừa cho lưu lượng gió nhiều hơn. Nhờ vậy extruder không còn nóng như trước.

Cho bản in cuối cùng mình dùng PETG. Nhưng tiếc là PETG không cứng như PLA, nên khi di chuyển theo trục Y extruder có thể bị lắc.

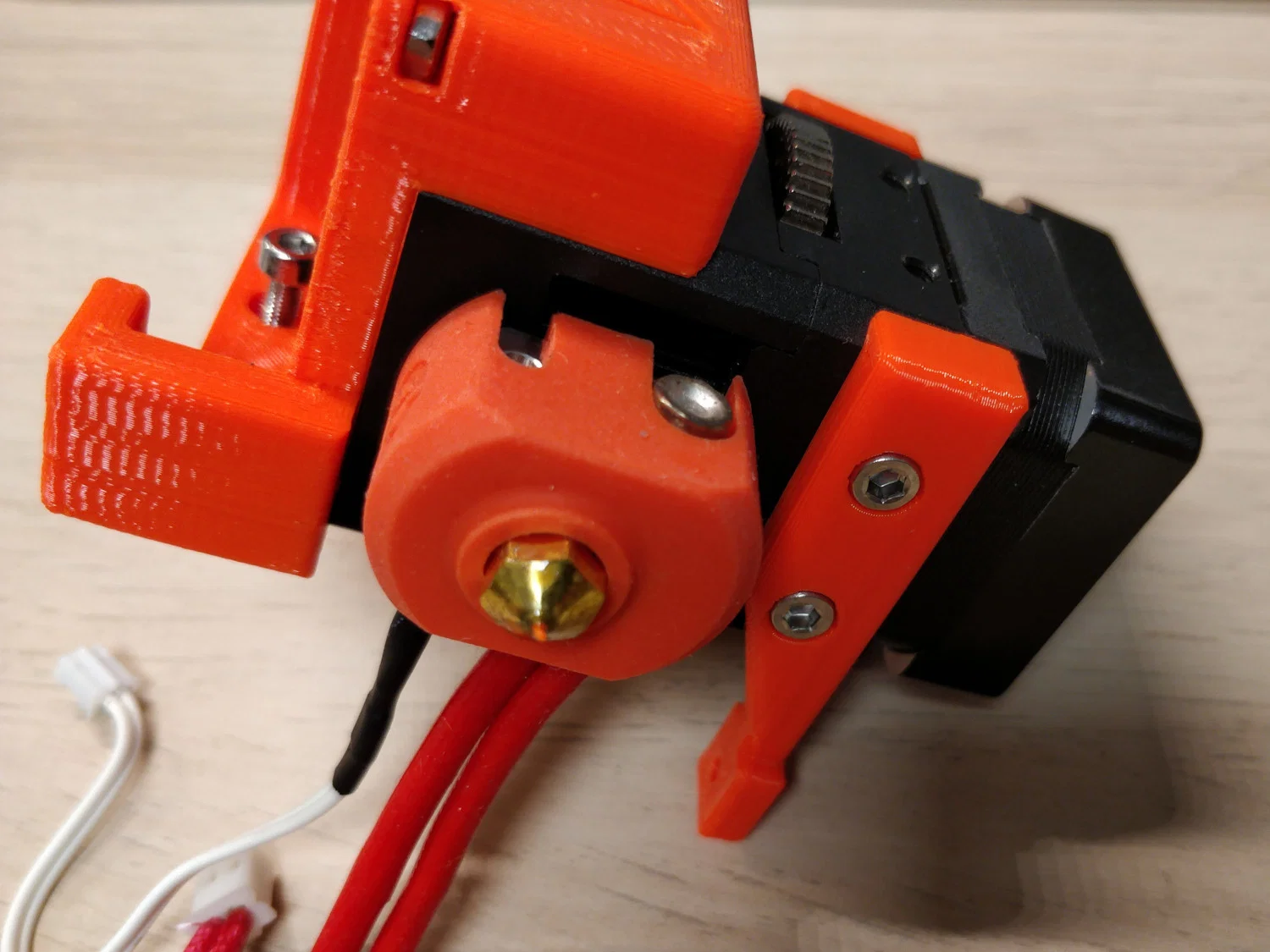

Vì vậy mình phải làm thêm một ngàm phụ để chặn rung/lắc theo trục Y.
