SHELFIE | Hệ connector kệ parametric DIY

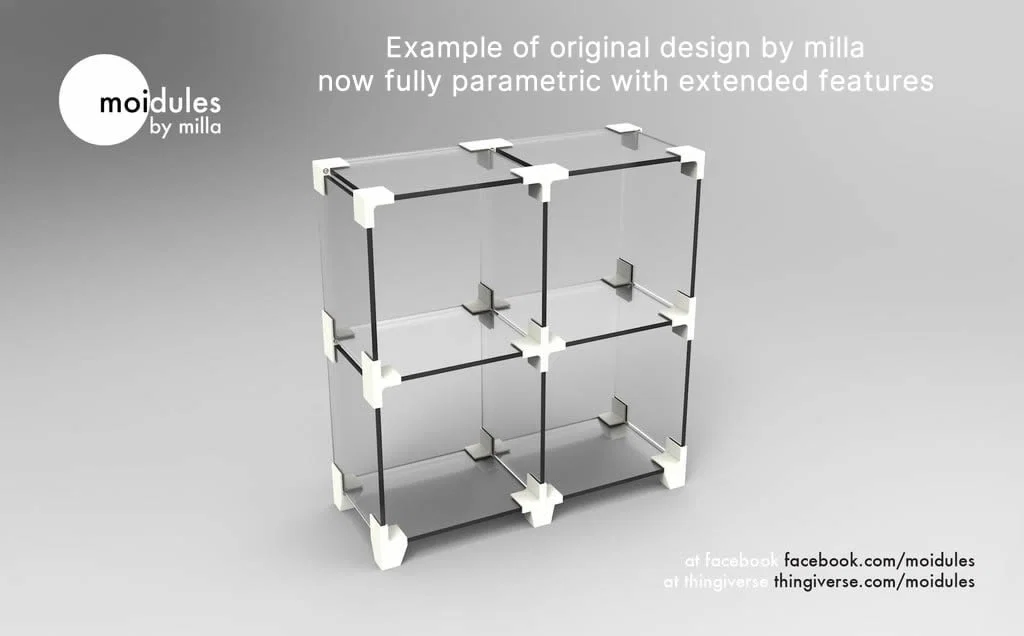

Shelfie giúp bạn tự thiết kế hệ tủ/kệ lưu trữ của riêng mình nhờ thiết kế hoàn toàn parametric. Bạn chỉ cần dùng OpenSCAD để tạo ra các connector Shelfie cần thiết theo bố cục lưu trữ mong muốn. Dự án này dựa trên ý tưởng gốc của Milla Niskakoski http://www.thingiverse.com/thing:681835

Mình rất ấn tượng với sự đơn giản và tính thực dụng trong thiết kế ban đầu của Milla, nhưng khi thử dựng kệ theo nhu cầu riêng thì gặp vài giới hạn. Những cải tiến chính gồm:

• Tuỳ chỉnh độ dày. Mình muốn tận dụng gỗ thừa sẵn có thay vì phải mua vật liệu mới.

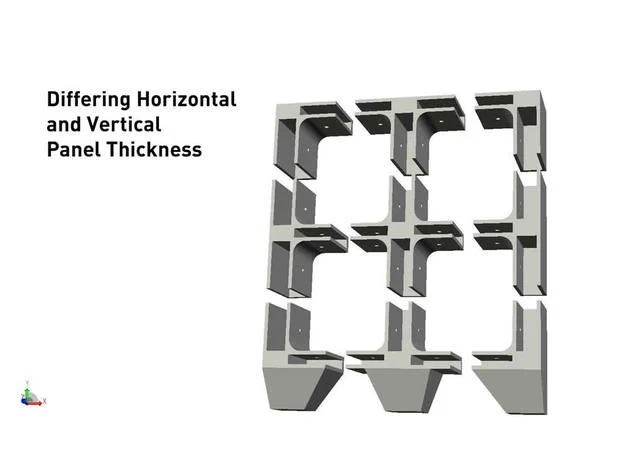

• Trộn nhiều độ dày. Mình muốn dùng mặt kệ kính với hông gỗ, nhưng trước đó không làm được nếu chúng không cùng độ dày.

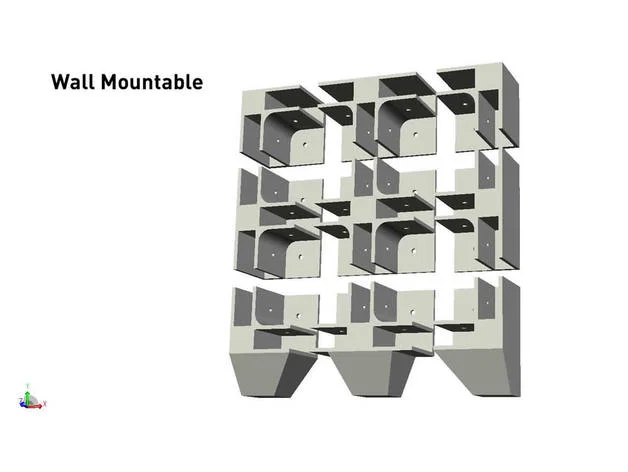

• Tuỳ chọn bracket bắt tường. Đặc biệt với kệ cao, đây là tính năng an toàn quan trọng. Bracket bắt tường cũng hỗ trợ giằng chéo bằng cách nối một sợi dây căng giữa hai góc đối diện hoặc thêm tấm lưng.
• Có thể thay đổi kích thước bracket hoặc độ dày thành để tăng độ bền.

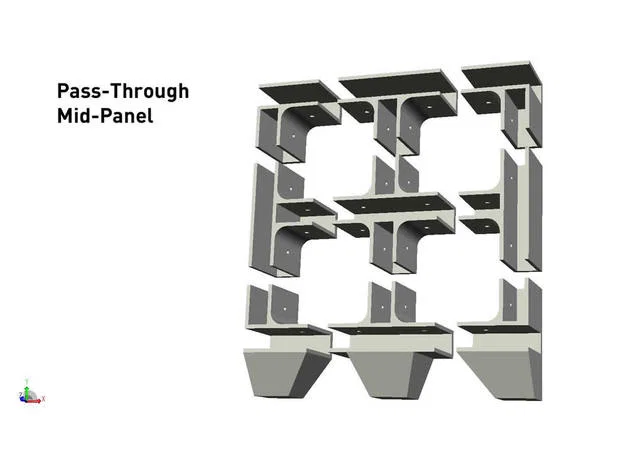

• Có thể gắn thêm một mặt kệ hoặc vách ngăn ở giữa nhịp/giữa tấm. Cho phép dùng kệ dài hơn hoặc thêm điểm đỡ để tăng độ cứng, đồng thời chèn thêm kệ/vách ngăn ở giữa.
• Cho phép các tấm áp sát vào nhau để loại bỏ khe hở.

Shelfie cho phép bạn kiểm soát đầy đủ mọi tham số để có thể phối vật liệu với bất kỳ độ dày nào, thêm ngàm bắt tường, thay đổi kích thước bracket, gắn kệ giữa tấm, đổi kích thước lỗ vít, v.v.

Hướng dẫn

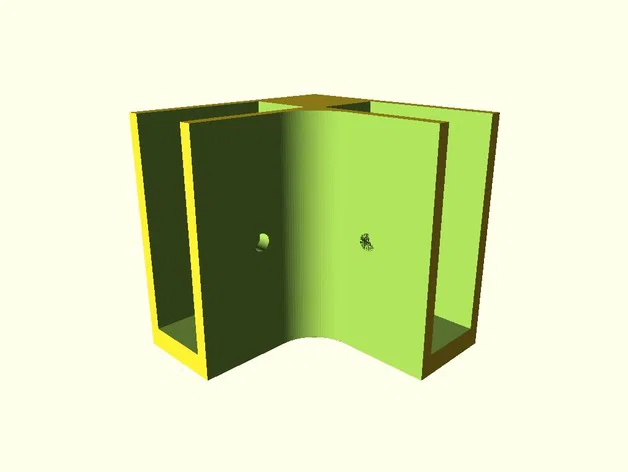

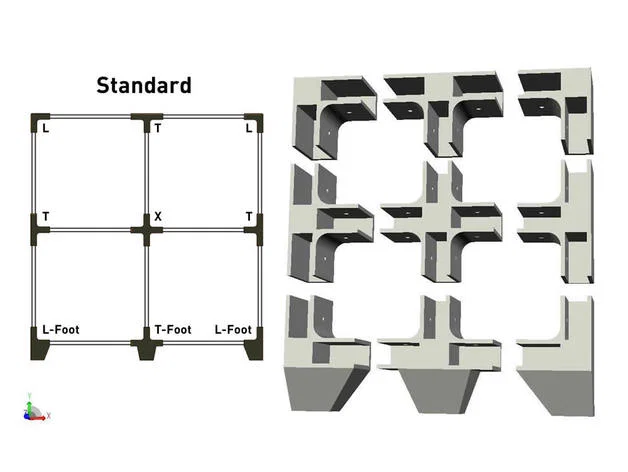

Lên kế hoạch bố cục lưu trữ và các loại bracket cần dùng. Chọn loại bracket và các tuỳ chọn phù hợp với vật liệu của bạn trong Customizer rồi xuất file STL. Bracket rất dễ in và không cần hướng dẫn đặc biệt.

Lưu ý: Nếu bạn đặt Base Thickness = '0', bạn có thể tạo bracket không cần gắn ở cạnh tấm, tức là kiểu gắn giữa tấm (mid-panel mounting).
