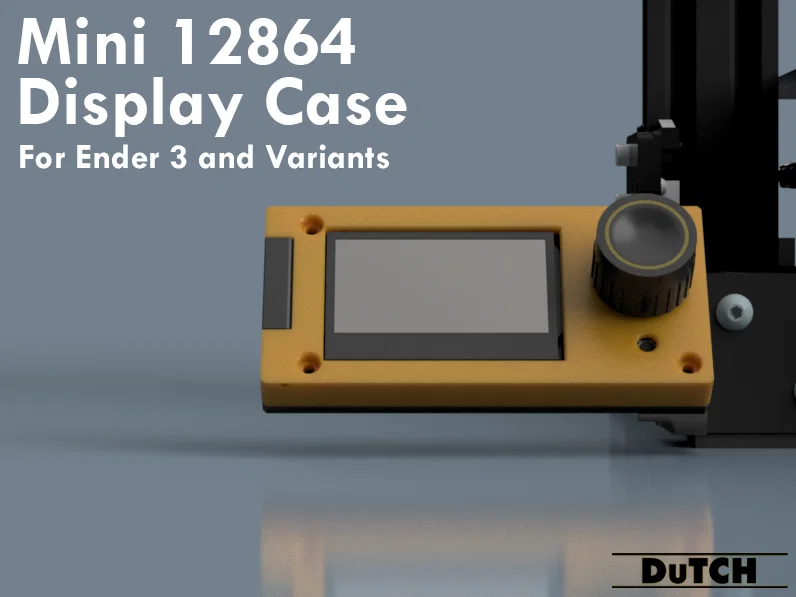

Case màn hình BigTreeTech Mini 12864 cho Ender 3
Case mỏng gọn cho màn hình BTT Mini 12864 trên Ender 3, gắn bên trái khung nhôm định hình 4040. Có cửa che khe thẻ SD, không cần supports, file đã định hướng sẵn để in dễ dàng. Cần một số ốc và kẹp giấy.
Mô tả

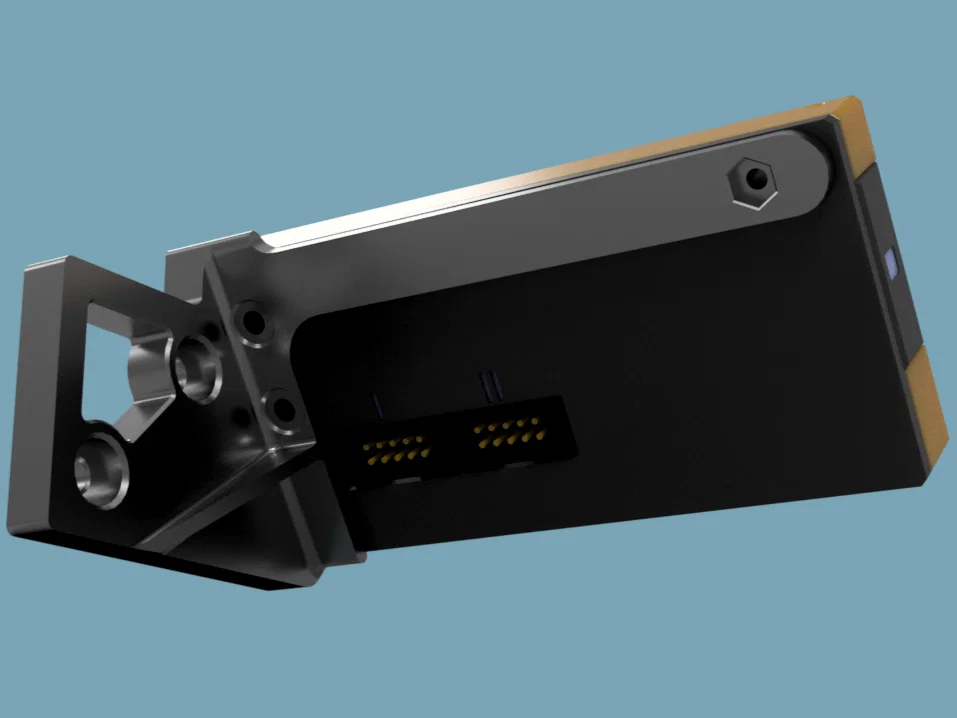

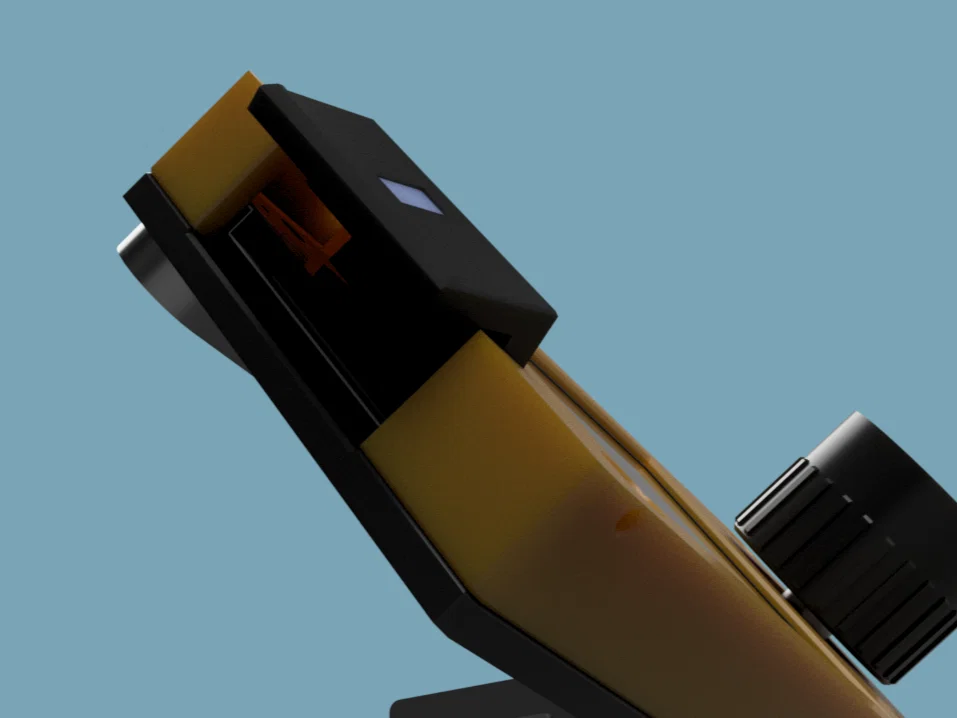

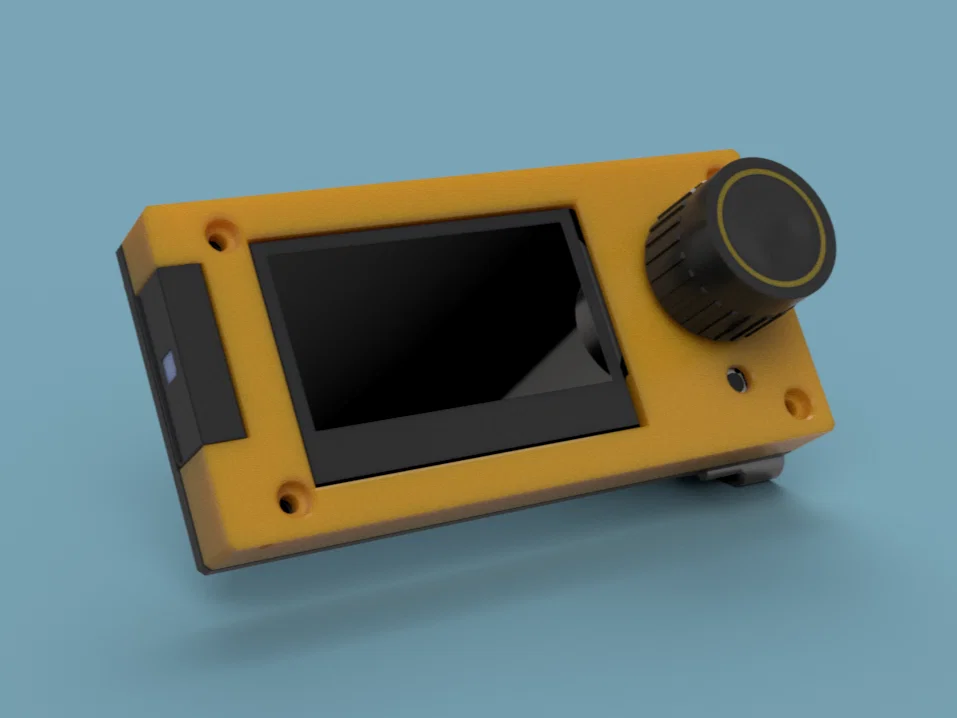

Đây là một cái case cho màn hình BTT Mini 12864 để gắn ở bên trái của bất kỳ máy in nào dùng nhôm định hình (extrusion) 4040. Thiết kế được làm sao cho mỏng và nhỏ nhất có thể nhưng vẫn nhìn tương đối đẹp. Mẫu này cũng có thêm cửa che khe thẻ SD. Không cần supports và tất cả các part đã được xoay sẵn để in cho dễ.
Cần dùng ốc đầu trụ (Socket Head Screws) và một cái kẹp giấy. 2x ốc M5x5. (Bạn có thể tận dụng lại một con từ bộ gá LCD zin) 2x M5 Hammer Nuts (để gắn LCD lên khung) 1x kẹp giấy (làm bản lề cho cửa SD) 1–2x ốc M3x15 (cho lỗ trên bên trái và/hoặc lỗ dưới bên phải) 2x ốc M3x10 (cho lỗ dưới bên trái và lỗ trên bên phải) 2x ốc M4x8 (để bắt LCD vào bracket) 1x ê-cu M3 (để siết giữ ốc M3) 1x ốc M3x20 (NẾU bạn không có 2 con M3x15 thì dùng con này cho lỗ dưới bên phải)
Để đảm bảo LCD không bị flex (bị cong/nhún) khi bấm sử dụng, hãy in phần bracket với infill dày và 3+ perimeters.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
