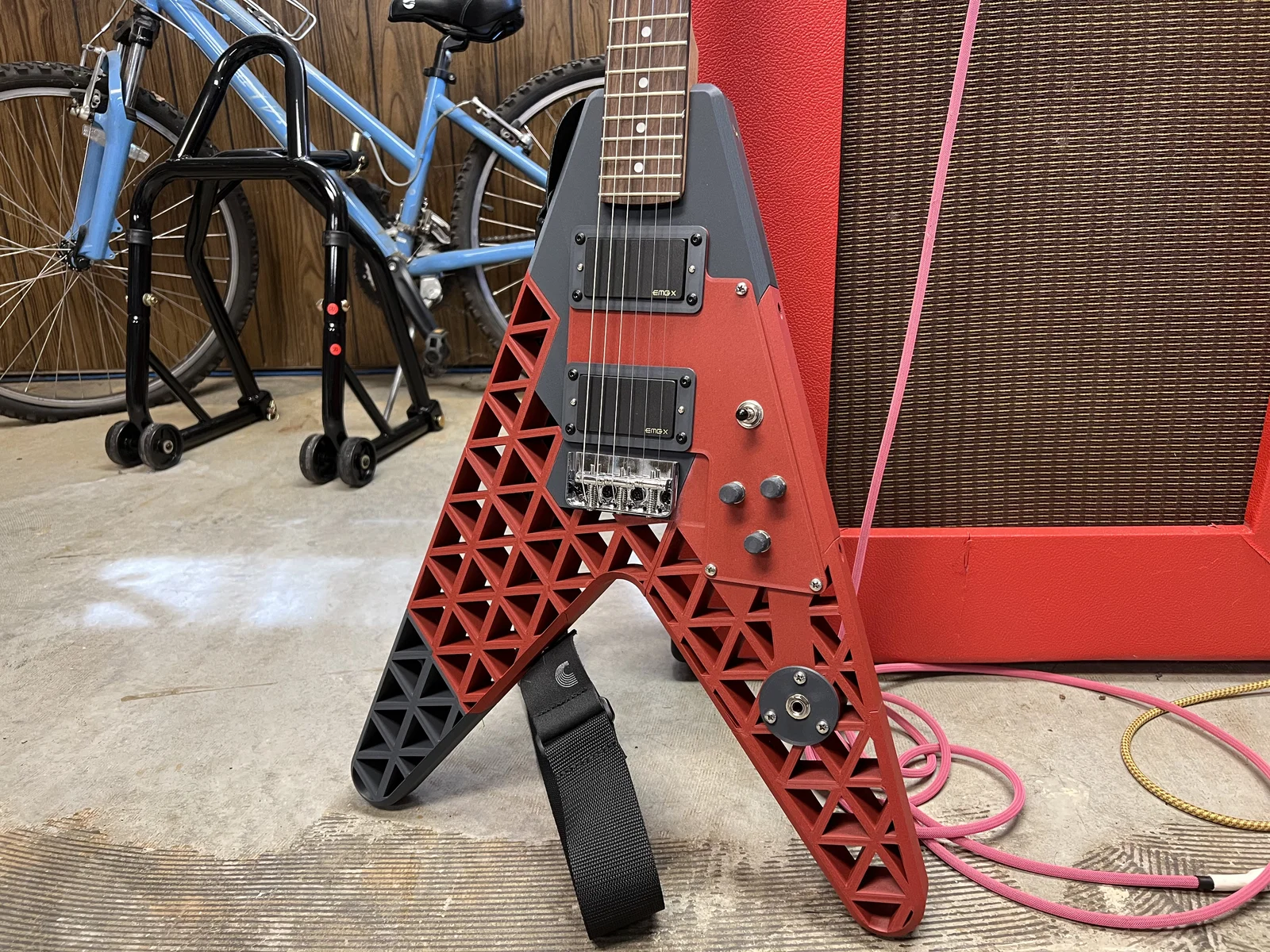

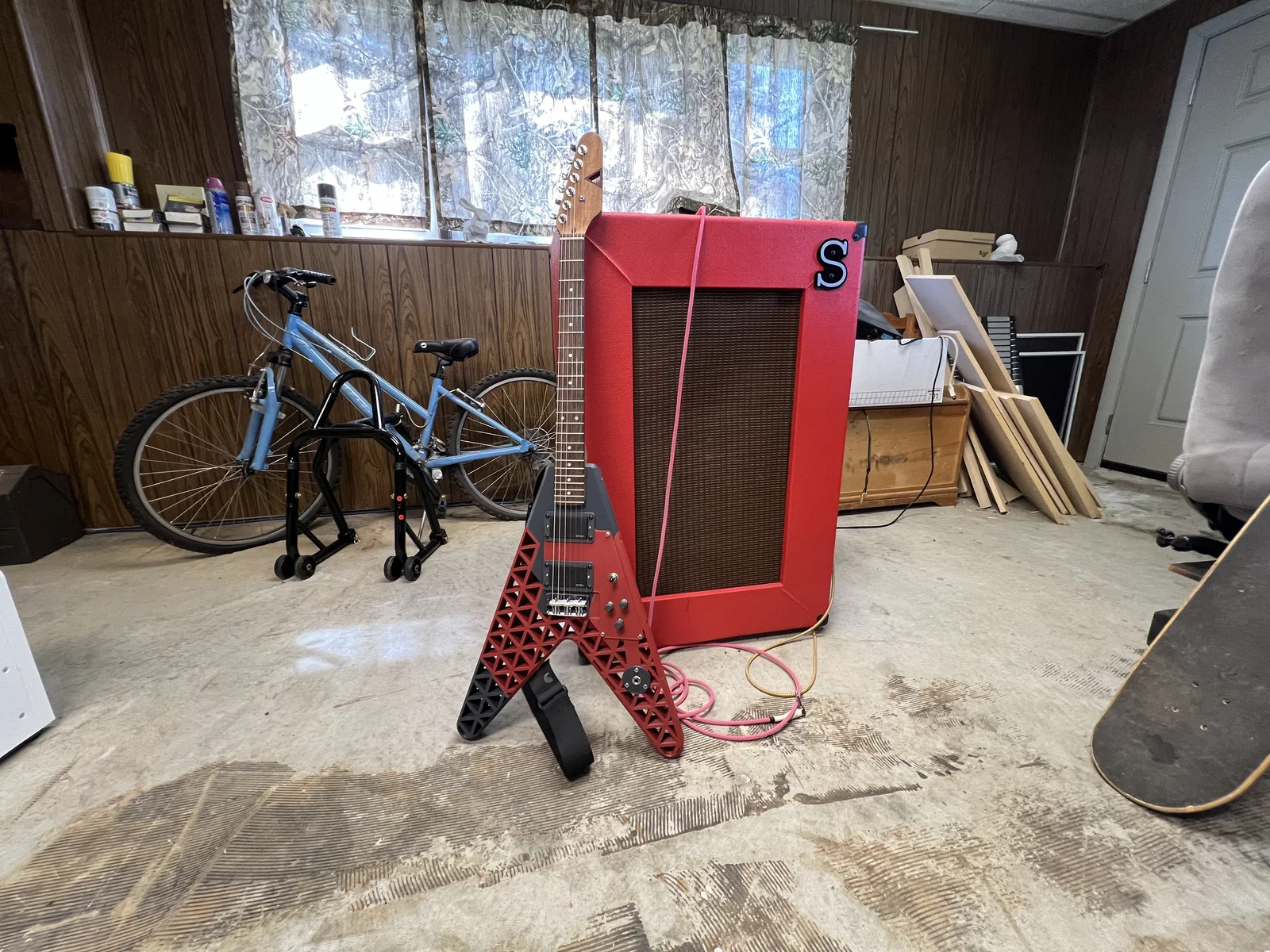

Đàn Guitar Điện “The Gliding P” (V-shape) – Model in 3D

Vui lòng đọc hết bài vì có khá nhiều thông tin được gom lại

Preamble

Mình lấy cảm hứng từ cây “Prusacaster” do Mikolas Zuza thiết kế (Link TẠI ĐÂY cho ai quan tâm). Mình muốn thử tự tay engineering một cây guitar của riêng mình. Mình có vài mục tiêu, muốn làm cái gì đó:

• Thiết kế độc lạ
• Chất lượng cao
• Dễ chỉnh sửa (modifiable)
• Dùng dây kiểu through body

Không biết có chạm hết mấy gạch đầu dòng đó không, nhưng mình nghĩ là mình làm cũng “ra gì” đó chứ.

The Neck

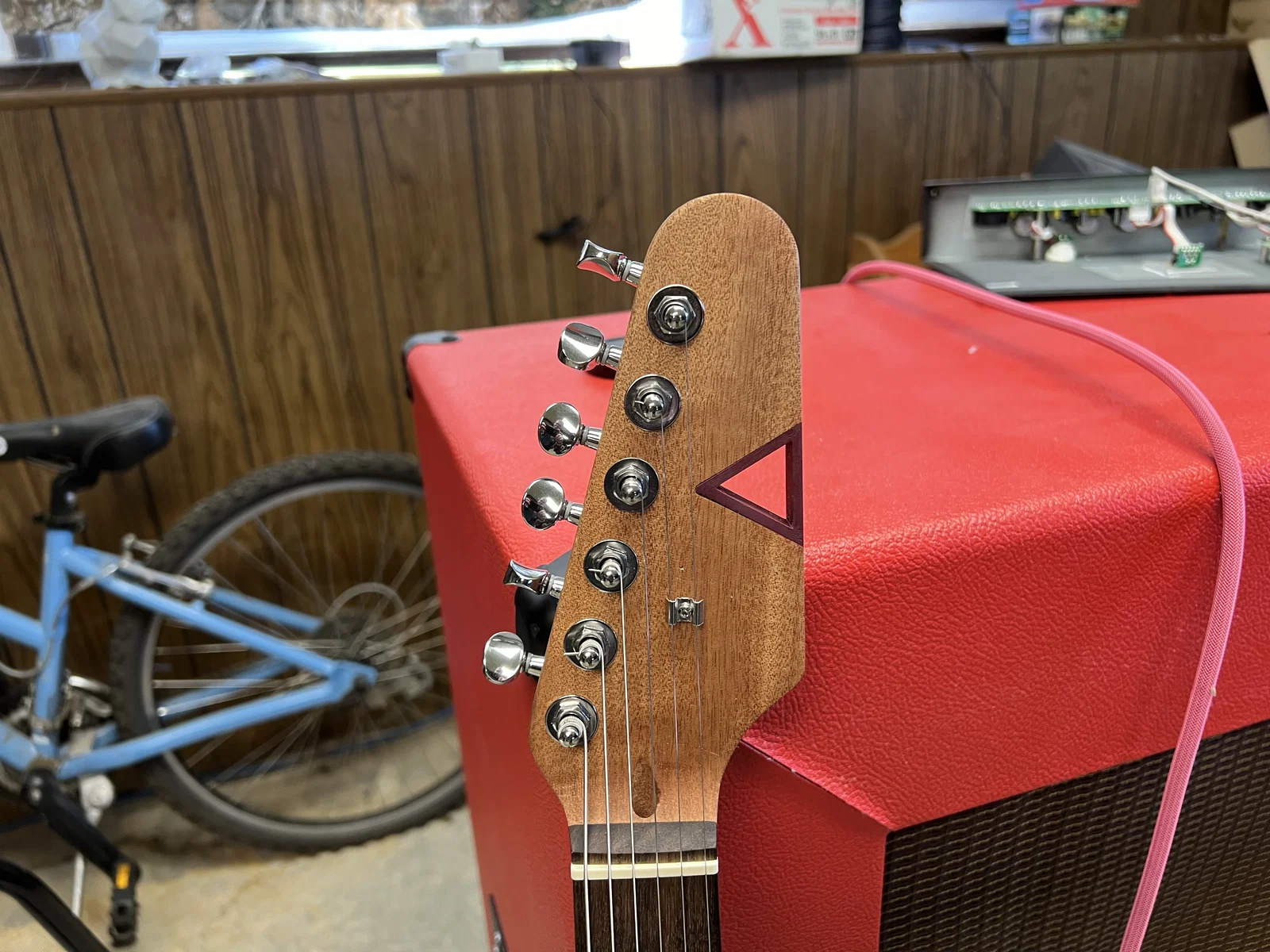

Hầu hết các phần mình dùng (bao gồm cả neck) đều lấy từ bộ kit StewMac Tele guitar mình mua online. Với mấy loại neck giá rẻ thì mình thấy nó hơn mức ổn, và lắp vào thân rất vừa. Tuy nhiên, mình cũng đã thử các neck khác (cụ thể là Guitar Fetish XGP Premium Neck) và cái đó cũng vừa luôn, không cần chỉnh sửa.

Neck lắp rất khít với body, nhưng mình phải chêm một miếng shim để ra đúng string height.

The Core

Vì dây (mình chọn cỡ 10s) tạo lực uốn khá lớn lên body nên core phải dùng vật liệu cứng. Mình chọn carbon fiber PLA vì nó cứng hơn PLA thường một chút và vẫn dễ in, miễn là bạn có hardened nozzle.

Vật liệu nào có bending modulus cao cũng được; nhưng nói thật thì trong mấy loại filament phổ thông bạn hay có sẵn, PLA thường là cao nhất.

Mình thiết kế 2 lỗ đường kính 1/4 inch để vừa 2 thanh thép dài 9 inch. Mình hy vọng kết hợp 7 perimeters với các thanh thép thì độ cứng sẽ ổn, đồng thời phân bố trọng lượng tốt hơn.

Đóng (hammer) hai thanh thép vào để tăng độ cứng tối đa.

Nhìn thì tưởng không vừa build plate nhưng tin mình đi, vừa đó.

Mình dùng organic supports trong PrusaSlicer gần như mọi chỗ, trừ các lỗ để cấy threaded inserts. Mình tin là có thể giảm support đi được, nhưng mình không muốn liều.

Với organic supports thì core sẽ trông như vầy. Lưu ý đây là một chi tiết khá “khó chịu” khi in, nên bạn cứ thêm support tùy thấy cần.

Mình dùng 7 perimeters và infill 25% gyroid.

Mình thấy thiết kế dây xuyên thân (through-body string) nhìn ngầu, chủ yếu là vì mình thích kiểu đó. Mình không chắc nó làm tăng hay giảm ứng suất lên core, nhưng tới giờ nó chưa bị warp chút nào.

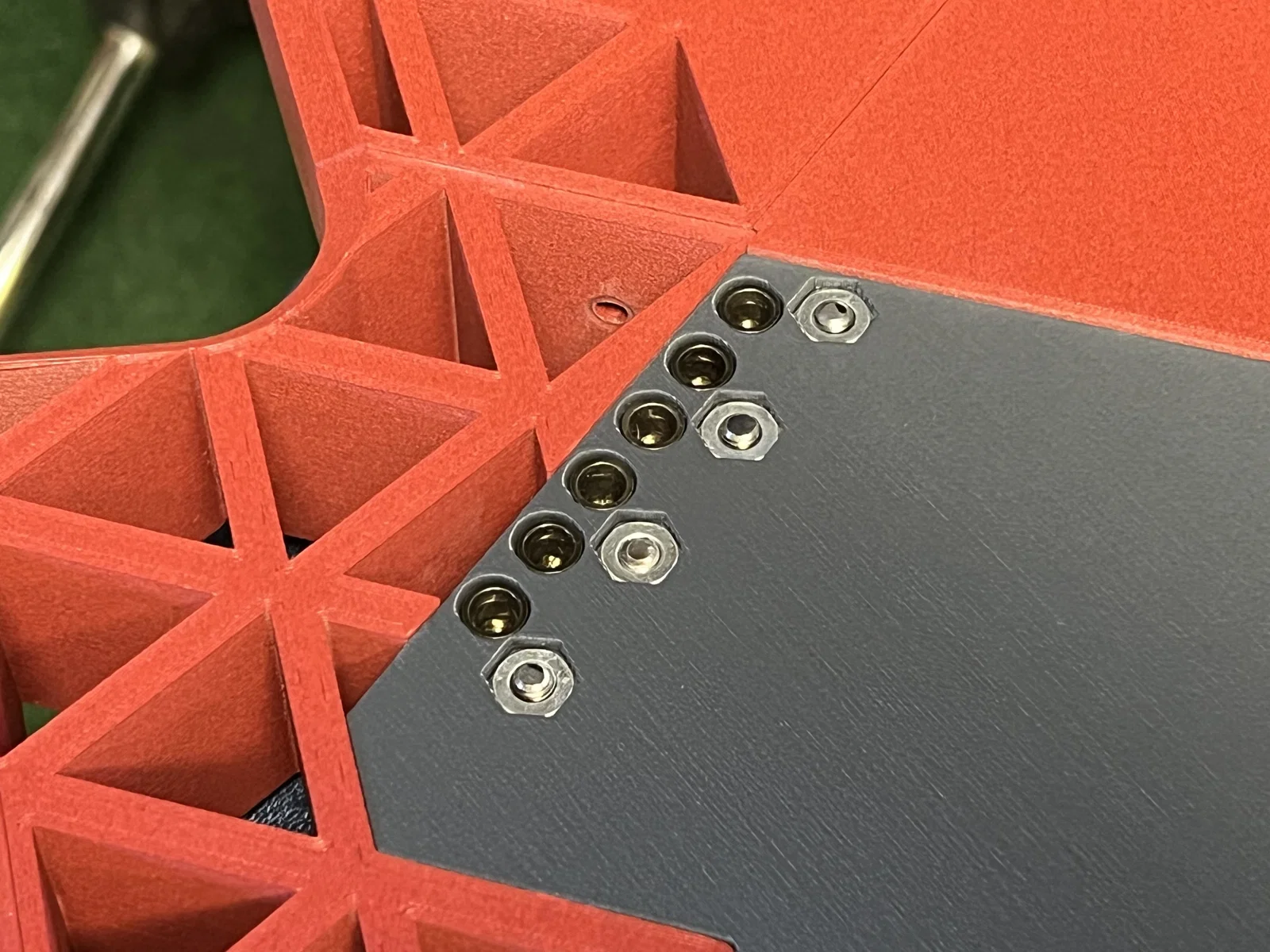

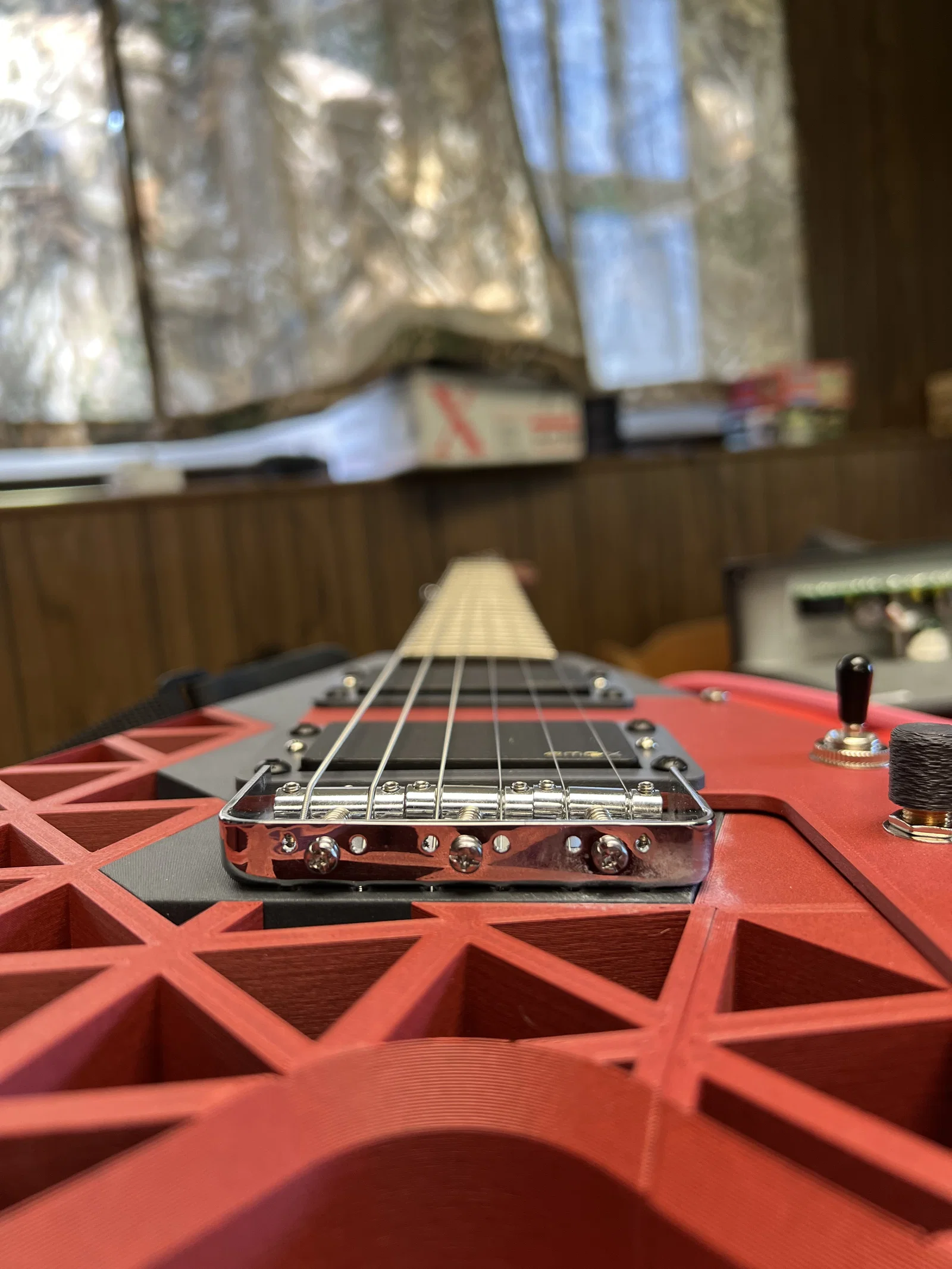

Bạn cũng có thể thấy bridge của guitar bắt vào core bằng bu-lông 10-24 vặn vào hex nuts được ép chìm vào bề mặt core.

Nhớ chuẩn bị ốc đủ dài (loại flathead) để xuyên qua thân.

Khắp core mình chừa các lỗ để bạn có thể cấy M4 threaded inserts nhằm bắt pick-guard và các mảnh body. Tuy vậy, mình thích dán keo để khóa mọi thứ lại với nhau hơn, vì mình chưa hài lòng độ cứng khi chỉ dùng ốc.

Có vị trí riêng để bắt strap trên core và các mảnh body; chúng được mirror hai bên nên nếu bạn muốn làm bản tay trái (left-handed) thì cũng dùng được luôn.

Battery (QUAN TRỌNG)

Mình thiết kế cây này theo hướng dùng active pickups. Nếu bạn dùng active pickups, khi lắp pin nhớ quấn một sợi ribbon quanh pin để lúc cần thay còn kéo pin ra được, không thì tháo ra cực kỳ mệt.

Ngăn pin ở bên trái, có ribbon đỏ để kéo ra cho dễ.

The Pick-guard

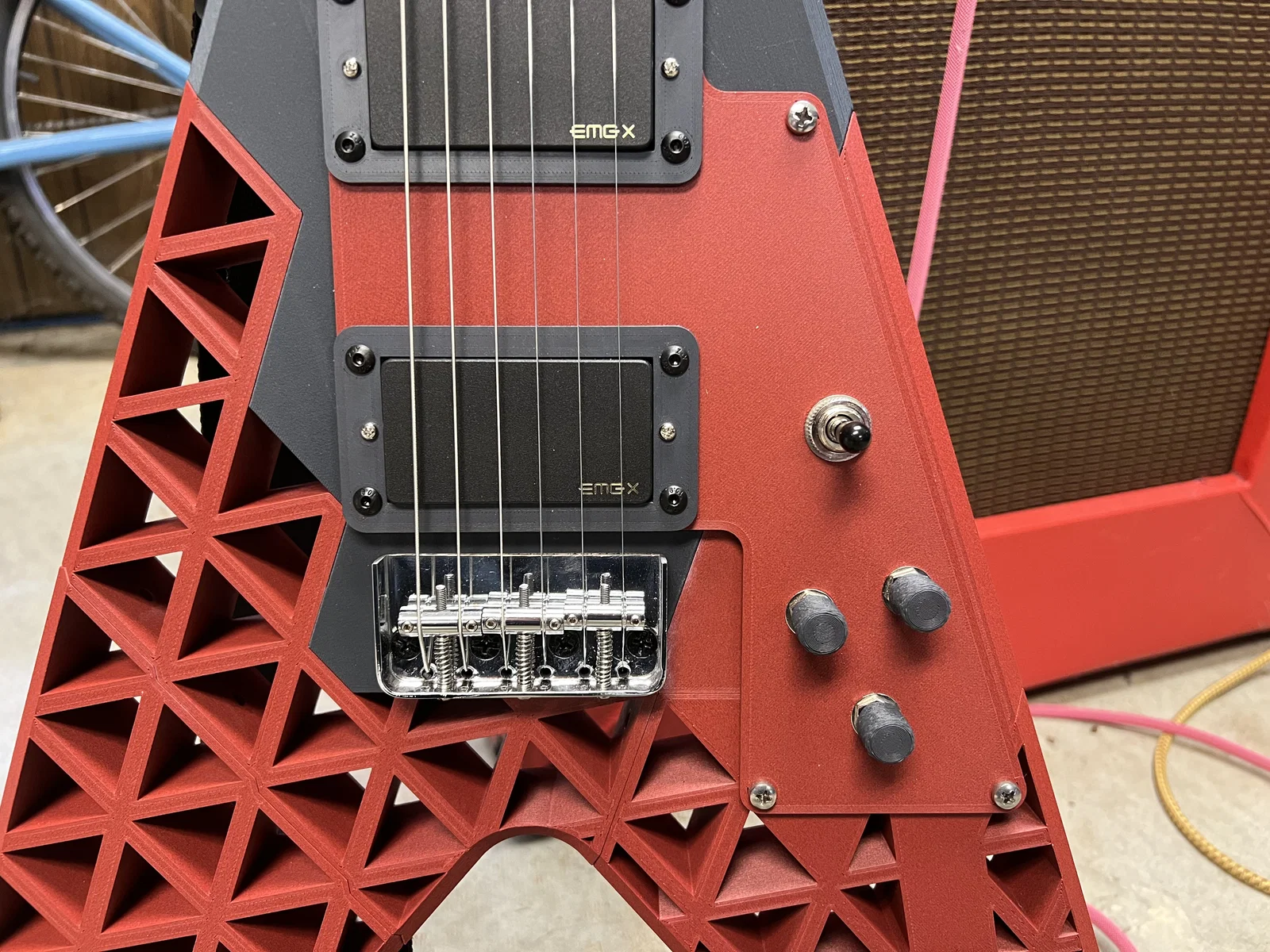

Vì pickup EMG rất mắc và mình không nghĩ ai cũng dùng, nên mình thiết kế để pickups bắt trực tiếp lên pick-guard cho dễ mod nếu bạn muốn xài kiểu pickup khác. EMG pickups có thể “thả vào là vừa” (drop in) nếu bạn dùng model pickup bracket mình thiết kế.

Pickup brackets như hình trên và pick-guard ở bên trái, không cần supports.

Cảnh báo trước: với pick-guard bạn sẽ cần loại 3 way toggle switch low profile vì loại thường sâu quá, sẽ đụng đáy khoang trong body. EMG có làm loại này, có thể vài hãng khác cũng có.

Cái three way toggle switch đang nói tới, nằm bên phải.

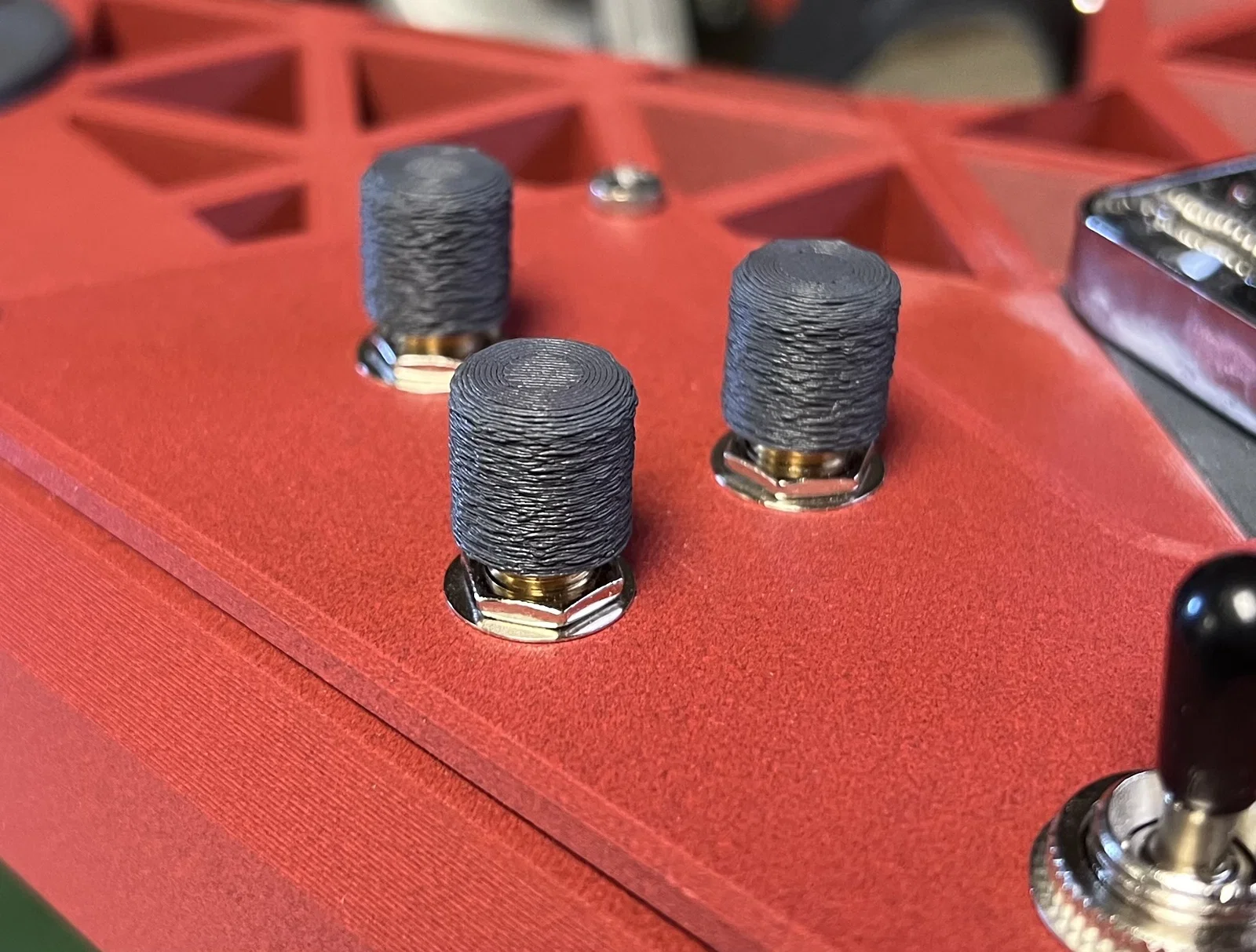

Bên dưới là các núm (knobs) mình dùng; mình có kèm trong models và mình in với fuzzy skin.

The Body Pieces

Các mảnh body có lẽ là phần ít rắc rối nhất khi in. Mình in chúng bằng carbon fiber PLA chỉ vì lười thay filament, nhưng lựa chọn tốt hơn là PETG hoặc vật liệu khác có impact resistance tốt hơn.

Ở khá nhiều vị trí trên các mảnh body này có lỗ, ý tưởng là bạn dùng ốc M3 và đai ốc để ghép mọi thứ lại. Nhưng khi test thì mình không hài lòng về cảm giác chắc chắn/độ cứng, nên mình chuyển qua dán keo và thấy ổn hơn nhiều.

Phần “chân trên” (upper leg) của guitar có một cái clip mình nghĩ dùng để kẹp pick, nhưng nó cứng quá nên cái pick dày mình có không nhét vào được. Có thể pick mỏng hơn sẽ vừa, nên mình quyết định không xóa nó khỏi model.

Như đã nói lúc đầu, mình cần dùng shim để chỉnh neck lên đúng cao độ để dây gần neck hơn. Mình in một miếng shim và thấy dùng ổn. Thay vì sửa model core, mình sẽ kèm shim để bạn tự in. Khả năng cao bạn sẽ cần nó.

Misc Information (QUAN TRỌNG)

Bạn sẽ cần một máy đã tune kỹ vì có khá nhiều chỗ dung sai hơi “khít”

Mình dùng 58x và HAX EMG pickups, nhưng mình khá chắc pickup EMG nào cũng dùng được với cây này vì khoảng cách lỗ bắt (hole spread) của chúng giống nhau. Chỉ cần đảm bảo bạn dùng hoặc là 2 active pickups, hoặc là 2 passive pickups. Nếu bạn dùng passive pickups thì có một lỗ gần bridge để luồn dây mass (grounding wire) và nối mass tại bridge.

Bạn phải đảm bảo cái three way switch bạn chọn đủ thấp để không chạm đáy trong khoang. EMG có bán low profile three way switch (mình dùng cái đó), nhưng hãng khác có thể cũng có loại tương tự. Model EMG B289 có vẻ sẽ dùng được.

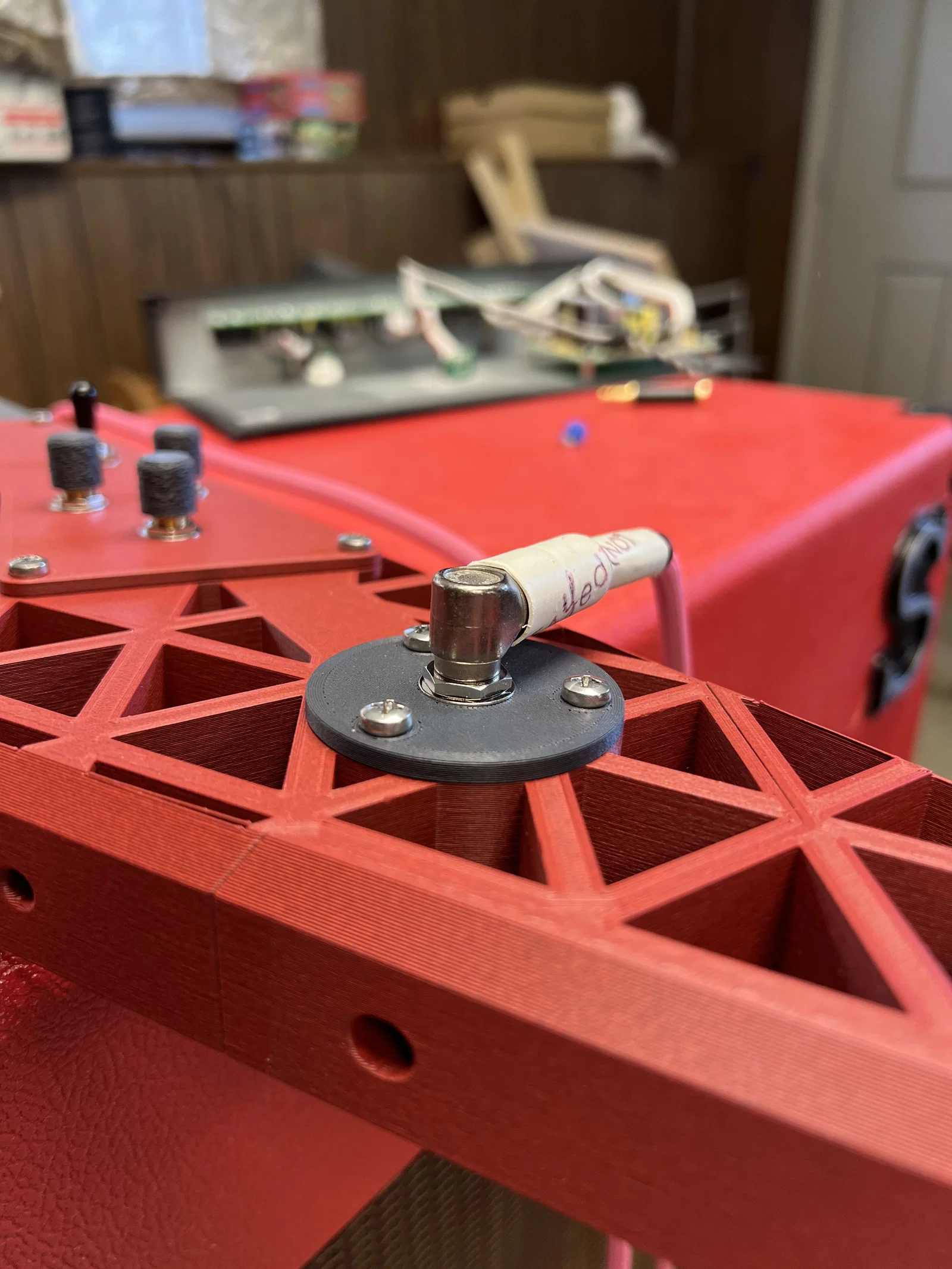

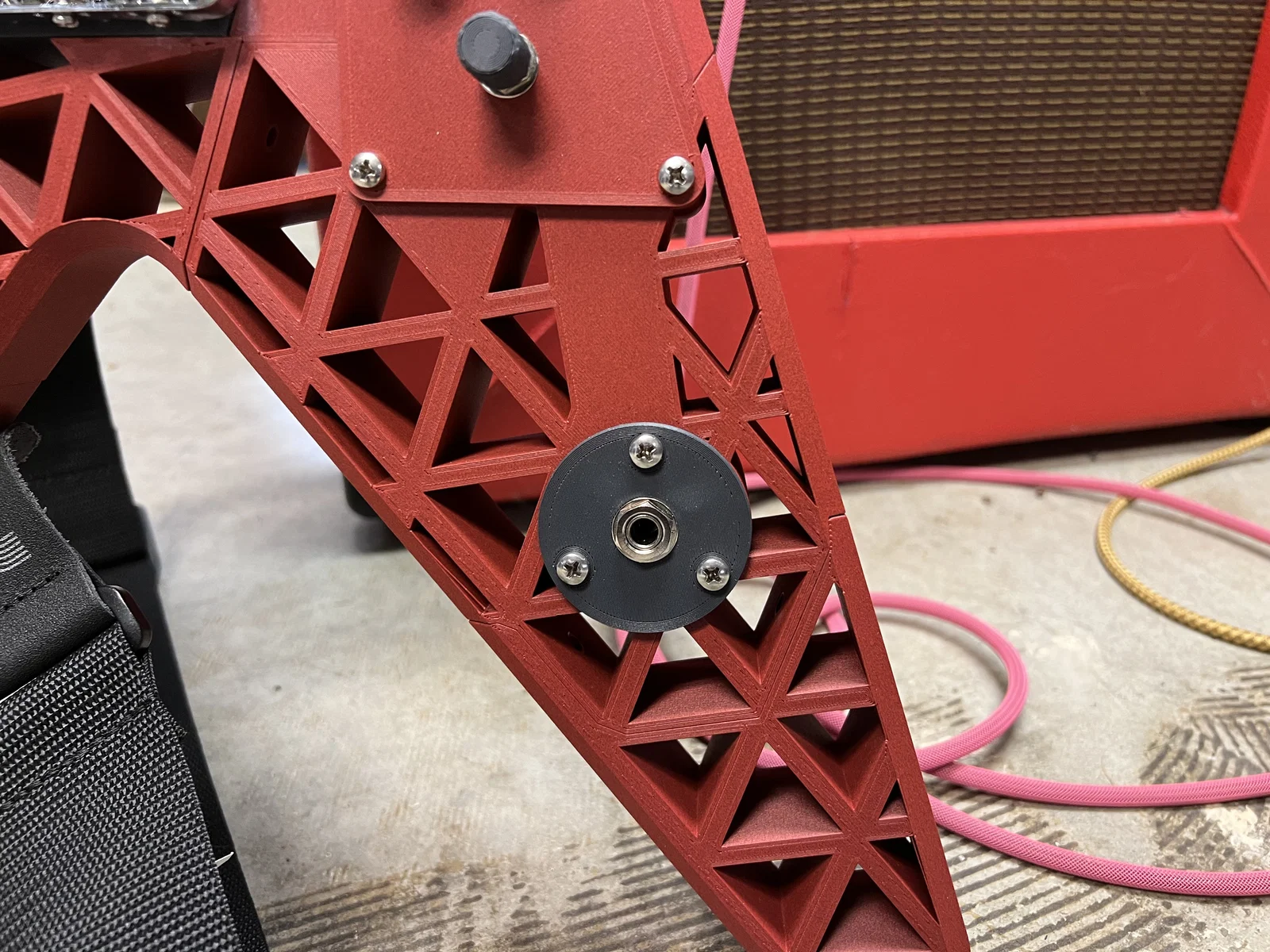

Bạn sẽ phải nối dài một số dây, cụ thể là dây nối từ output jack tới tone knob vì dây zin ngắn quá, nên bạn cần kỹ năng hàn cơ bản.

Bạn sẽ cần khá nhiều M3 threaded inserts

Các mảnh body được vẽ sẵn lỗ để siết lại bằng ốc và đai ốc, nhưng mình không thích cách nó ráp kiểu đó nên mình dán keo.

Để dán các mảnh body, mình dùng Gorilla Glue dạng gel. Nếu làm lại, mình nghĩ mình sẽ dùng epoxy 2 thành phần và kẹp (clamp) thật chặt, vì kiểu đó chắc sẽ cho mối dán cứng hơn.

The End.

Chắc vậy là đủ hết rồi. Nếu bạn có câu hỏi thì mình có thể trả lời được.

Nếu bạn muốn thay đổi gì thì cứ remix và chỉnh theo ý bạn. Mình cố thiết kế cho dễ mod, hy vọng sẽ không làm bạn gặp rắc rối nhiều.
