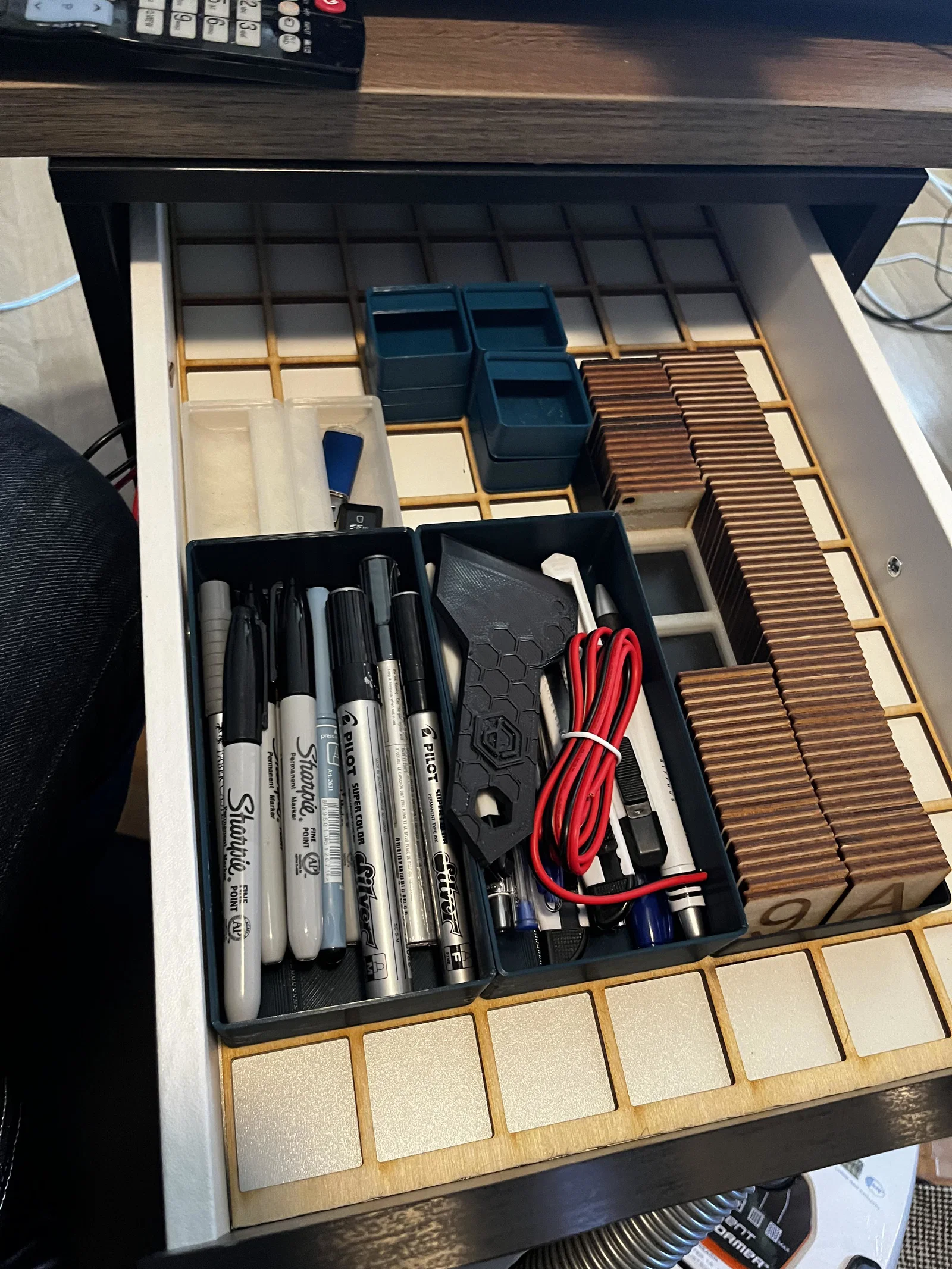

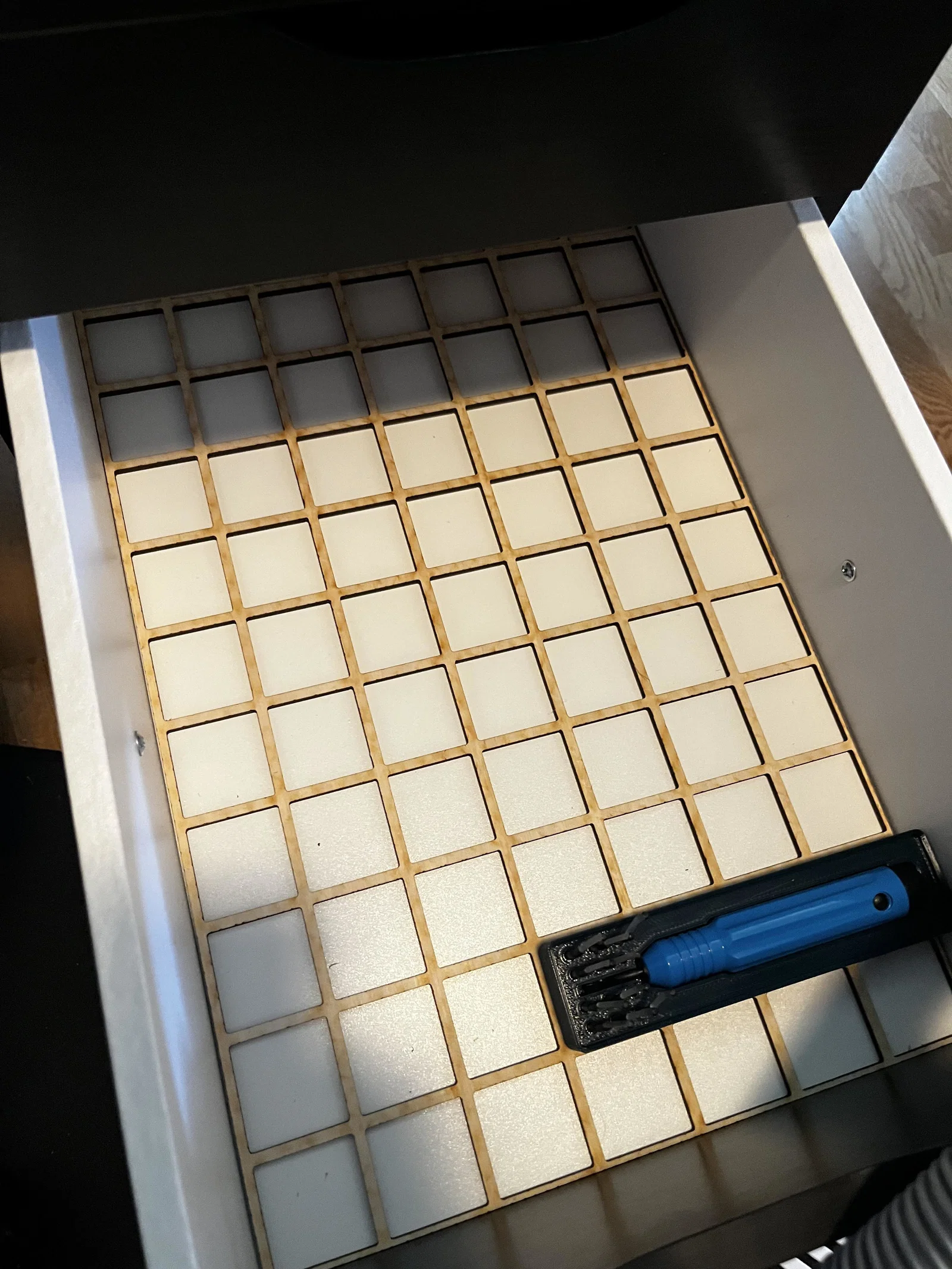

Miếng Inlay Gridfinity cho IKEA Alex

Hướng dẫn chỉnh tham số trong Fusion 360 cho IKEA Alex Gridfinity Inlay (tấm lưới cắt laser bằng plywood 4mm). Tùy chỉnh grid_width, grid_height, canh giữa và xuất DXF để dùng với Lightburn.

👁️
3.2K
Lượt Xem
❤️
34
Lượt Thích
📥
164
Lượt Tải
Cập Nhật Apr 23, 2026
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix

Mô tả

Trong Fusion 360, bạn có thể chỉnh kích thước và vị trí của thiết kế tấm bằng cách vào "Modify -> Change Parameters". Dưới đây là cách chỉnh từng tham số:

  • grid_width: Đặt theo chiều rộng mong muốn của tấm.
  • grid_height: Đặt theo chiều cao mong muốn của tấm.
  • material_height: Dùng để biểu diễn độ dày của tấm trong không gian 3D.

Chỉnh vị trí:

  • center_left: Đặt 1 để canh giữa lưới về phía trái, hoặc 0 để canh sát mép.
  • center_length: Đặt 1 để canh giữa lưới theo chiều dài, hoặc 0 để canh sát mép.

Khi cắt laser (ví dụ dùng Lightburn), vào bảng "Sketches", chọn sketch thứ ba, nhấp chuột phải và chọn "Export as DXF". Bước này sẽ xuất file để đem đi cắt laser.
