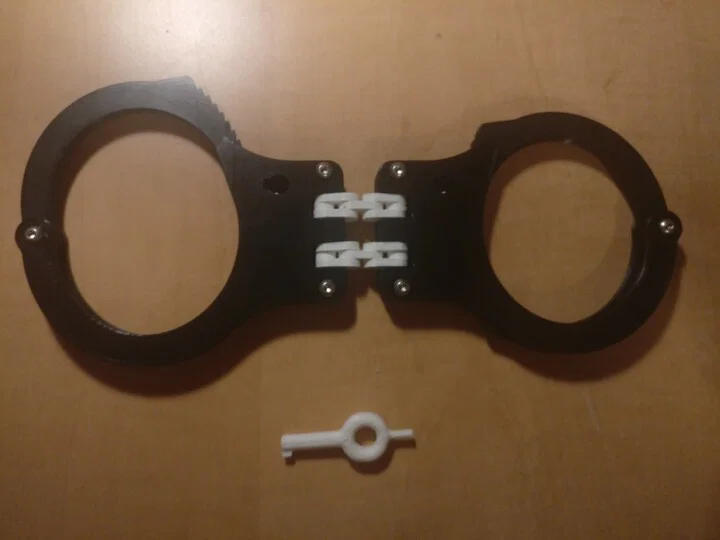

Remix còng tay xích đôi nặng (dùng ốc, không cần keo)

Mình không thích dùng keo cho những món mà có thể cần sửa, nên mình remix nhanh từ mẫu gốc. Bạn sẽ cần 6 con ốc M3 x 12 mm và các loại đai ốc phù hợp.

Chỉnh sửa 2026-03-23: bộ sưu tập handcuffs của mình.

Lưu ý: bạn vẫn sẽ cần vài giọt keo cho một số chi tiết nhỏ mà bạn sẽ không bao giờ cần tháo ra.

Dùng các strands và chi tiết nhỏ bản gốc (mình đã kèm trong file cho dễ tải).

Bề mặt tiếp xúc với mặt bàn in không lớn lắm, nên thêm brim có thể hữu ích, nhất là với file Small_parts.

Lắp ráp

Tất cả các phần, trước khi dán keo hay lắp ráp.

Chốt (pegs) và trục (axises)

Đầu tiên, bạn cần dán 8 nửa chốt (half-pegs) và 4 nửa trục (half-axises). Đây là lần duy nhất bạn cần dùng keo trong quá trình lắp.

8 nửa chốt cần dán lại với nhau. Cố gắng làm cho chúng tròn đều nhất có thể.

4 nửa trục cần dán lại với nhau.

Đã dán xong.

Lắp các mắt xích (chain links)

Có 8 mắt xích có 1 lỗ lớn và 1 lỗ nhỏ, 2 mắt xích có 2 lỗ lớn, và 4 vòng đệm khoảng cách (distance rings). Bạn sẽ cần dùng hết.

Cắm 4 chốt vào các lỗ nhỏ của 4 mắt xích bất đối xứng (asymetrical).

Xếp chồng 2 mắt xích đối xứng (symetrical) lên các chốt.

Đặt 4 mắt xích bất đối xứng còn lại lên trên. Cẩn thận cắm chốt vào đúng hết phần lỗ nhỏ, đừng làm gãy chi tiết nào.

Các mắt xích nên gần như song song (hình này thì mắt xích phía trên bên phải ở dưới đang không song song).

Lấy 2 trục và 4 vòng đệm khoảng cách.

Đặt 1 vòng đệm khoảng cách giữa các mắt xích, ở mỗi bên của cặp mắt xích trung tâm (đối xứng).

Các vòng này dùng để đảm bảo khoảng cách giữa các mắt xích chuẩn.

Luồn trục vào.

Xong phần này. Trục không bị khóa cố định, vậy là bình thường.

Lắp còng tay (handcuffs)

Đặt 3 chi tiết khóa vào bên trong mỗi nửa còng, ở cả phía A và B. Phần “đầu mũi tên” nhỏ (góc trên phải trong hình) phải nằm phía trong cạnh cong.

Đặt cụm dây xích đã lắp vào đúng vị trí. Bước này có thể hơi khó vì khe hở khá nhỏ.

Thêm các strands. Sẵn sàng để khép cả bộ lại.

Lắp các phần A và B còn lại và siết chặt toàn bộ.

Dán 2 nửa của chìa khóa lại. Xong!

Khóa và double-lock

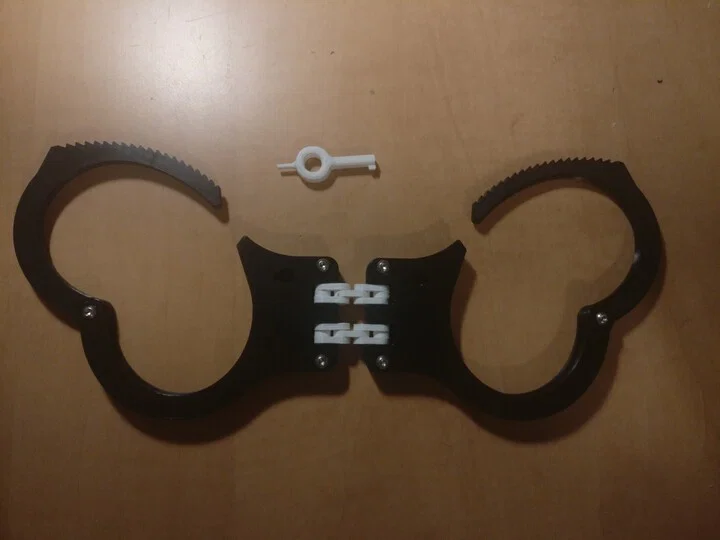

Để khóa còng, chỉ cần khép các strands lại. Chìa khóa (đương nhiên) dùng để mở còng.

Bên dưới mỗi chiếc còng có một lỗ nhỏ. Nếu bạn đẩy phần nhỏ của chìa vào lỗ này, bạn sẽ kích hoạt cơ chế double-lock.

Để mở còng: xoay chìa theo chiều kim đồng hồ với chiếc còng bên phải, ngược chiều kim đồng hồ với chiếc còng bên trái, rồi xoay tiếp chìa theo chiều ngược lại.
