Kệ rượu vang cực kỳ hiệu quả

Mình khá thất vọng với mấy kệ rượu bán sẵn ngoài thị trường và cả các mẫu kệ rượu khác trên Printables. Mình không chắc đây có phải là kệ rượu “hiệu quả nhất” không — nhưng mình biết chắc là nó cực kỳ hiệu quả. Nó dựa trên cách xếp chồng lý tưởng của các vòng tròn đường kính 3.84" và giữ được chai có đường kính hơn 3.5" một chút. Ở giới hạn lý thuyết — nếu kệ lớn vô hạn — thì cho mỗi 3 chai rượu bạn chỉ cần 2 chi tiết nhựa và 3 thanh plywood. Mọi thứ trong thiết kế đều “làm hai việc một lúc”. Thực tế thì không thể đạt hiệu suất hoàn hảo 100% vì bạn cần các chi tiết ở mép để hoàn thiện viền kệ.

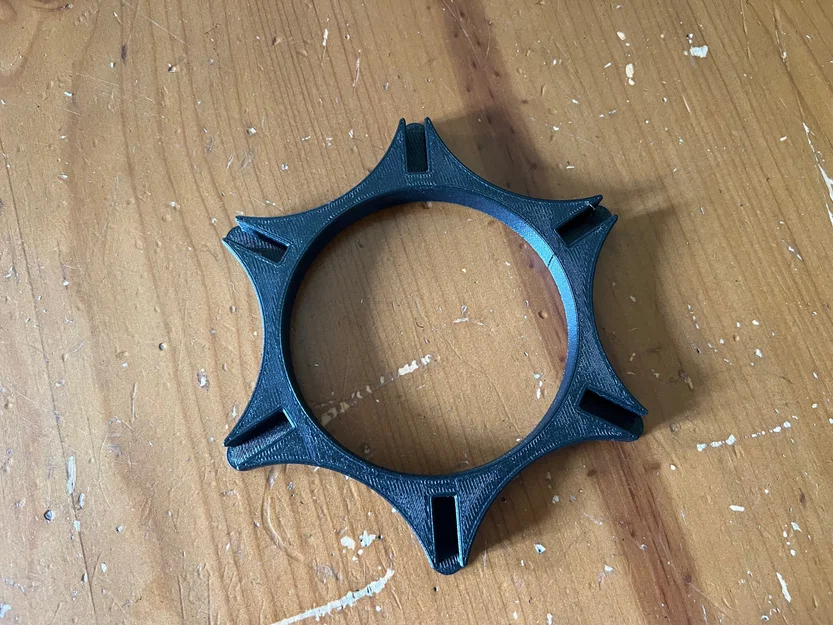

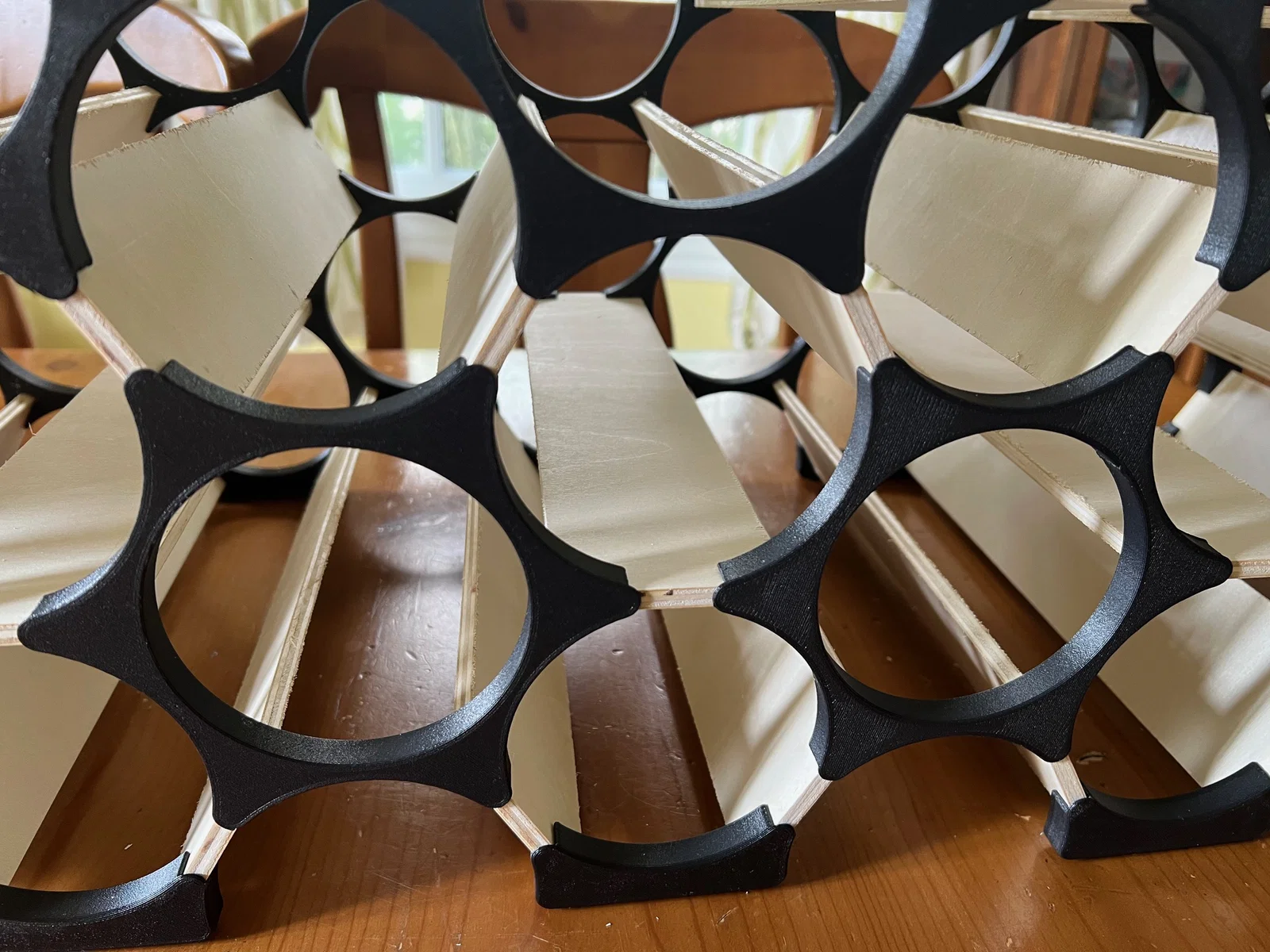

Khi lắp xong, nhìn nó vừa đẹp vừa “đánh lừa” thị giác vì nhiều vị trí để đặt chai lại không có chi tiết nhựa riêng; chúng nằm ở phần giao nhau/biên của ba chi tiết nhựa khác. Các chi tiết nhựa không đỡ chai. Chi tiết nhựa chỉ định vị vị trí của các thanh plywood, và chính các thanh plywood mới là phần đỡ chai. Rất bất ngờ là vật liệu dùng ít như vậy mà kệ hoàn thiện lại chắc đến thế. Không hiểu sao mình khá tự hào về nó và hy vọng bạn cũng thích. Khi lắp đúng, nó cực kỳ cứng cáp — nhờ hình học. Kệ của mình cao 6 tầng chai, và chắc bạn còn có thể đứng lên nếu phân bổ lực đều.

Thiết kế này dành cho các thanh plywood dày 6mm, bề rộng theo lý thuyết là hơn 2.5" một chút. Nhưng thực tế thì nên hẹp hơn 2.5". Nếu rộng hơn 2.5" thì hình học sẽ không hoạt động. Mình dùng cỡ 2.49". Hình học có thể “ăn” được trường hợp ván hơi hẹp, nhưng không thể sửa được nếu ván quá rộng. Thiết kế cũng ép cho kệ sau khi lắp phải vuông góc rất chuẩn.

Plywood nên dài khoảng 12". Chiều dài không quá quan trọng (xuống tới 8" chắc vẫn ổn) — nhưng tất cả các thanh phải cùng một chiều dài. Mình dùng tấm plywood 12"x24"x6mm này ở đây, rồi xẻ theo bề rộng bằng cưa bàn — ra đúng ý luôn. Mỗi tấm cho được 9 thanh, hao rất ít nếu lưỡi cưa mỏng. Đúng là mắc hơn so với tự xẻ từ tấm 4'x8', nhưng làm với mấy miếng nhỏ này dễ hơn nhiều. Kể cả dùng loại plywood “đắt” này thì tính ra chi phí trên mỗi chai vẫn rẻ hơn kệ rượu thương mại.

Plywood nên khít vừa trong các rãnh. Bạn nên in một miếng test và thử chỉnh settings trước khi in hàng loạt. Nếu hơi lỏng thì có thể dùng keo siêu dính (super glue) chấm vào rãnh — nhưng bộ mình lắp thì hoàn toàn không dùng keo gì mà vẫn rất chắc.

Bạn sẽ cần tự rút ra “kỹ thuật” lắp cho hợp. Nếu bạn kiên nhẫn và áp dụng mọi thứ học được trong mấy lớp kiềm chế tức giận thì sẽ ổn thôi. Thử lắp phần lưng trước với toàn bộ các thanh đã gắn vào, rồi mới gắn các chi tiết phía trước. Để tất cả các thanh cùng lúc trượt vào chi tiết phía trước khi bạn ấn xuống là hơi khó — ráng kiên nhẫn! Đừng cố ép mạnh, bạn sẽ làm mẻ mép plywood và rồi nó sẽ không còn vào khít rãnh nữa.

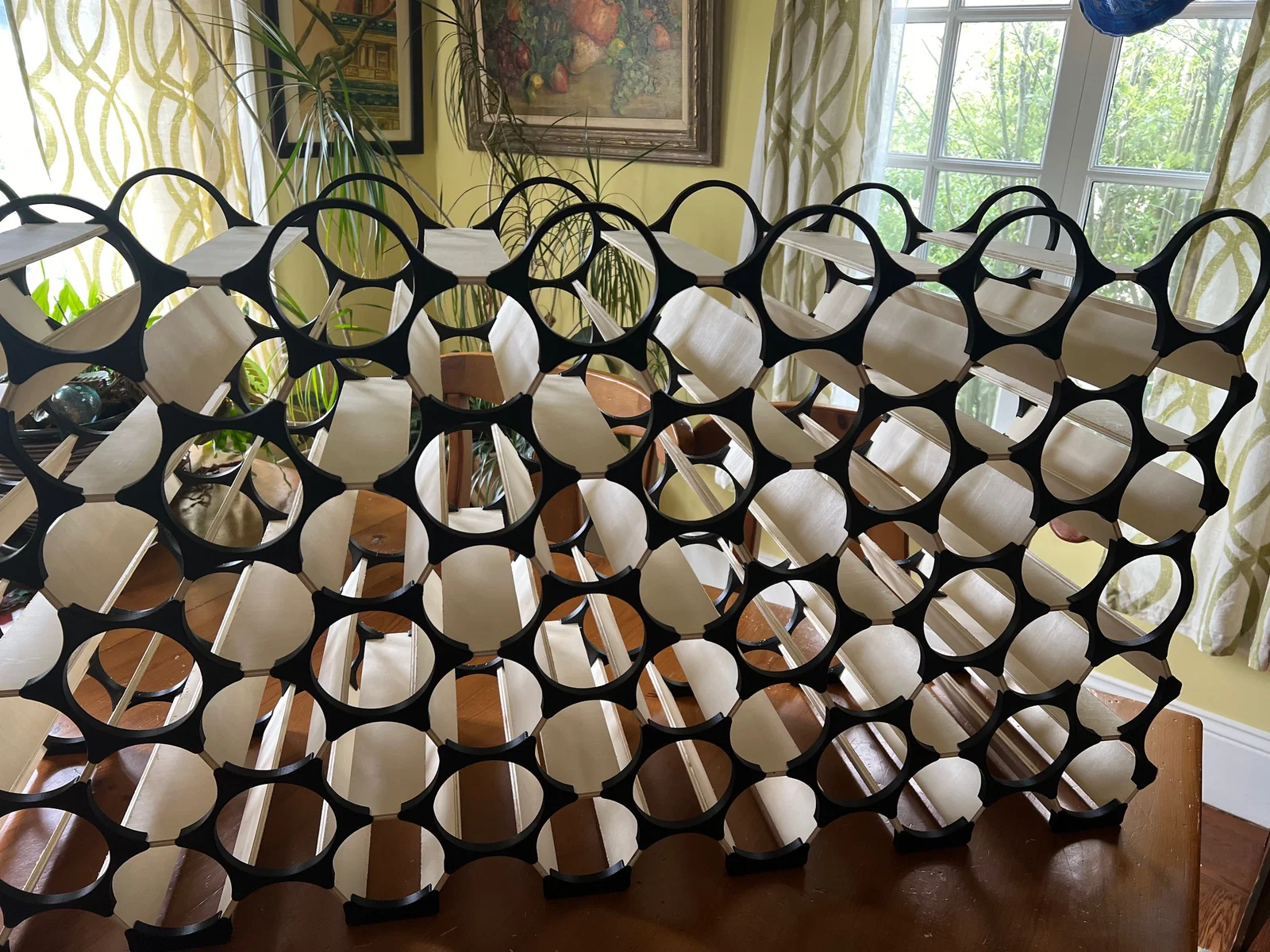

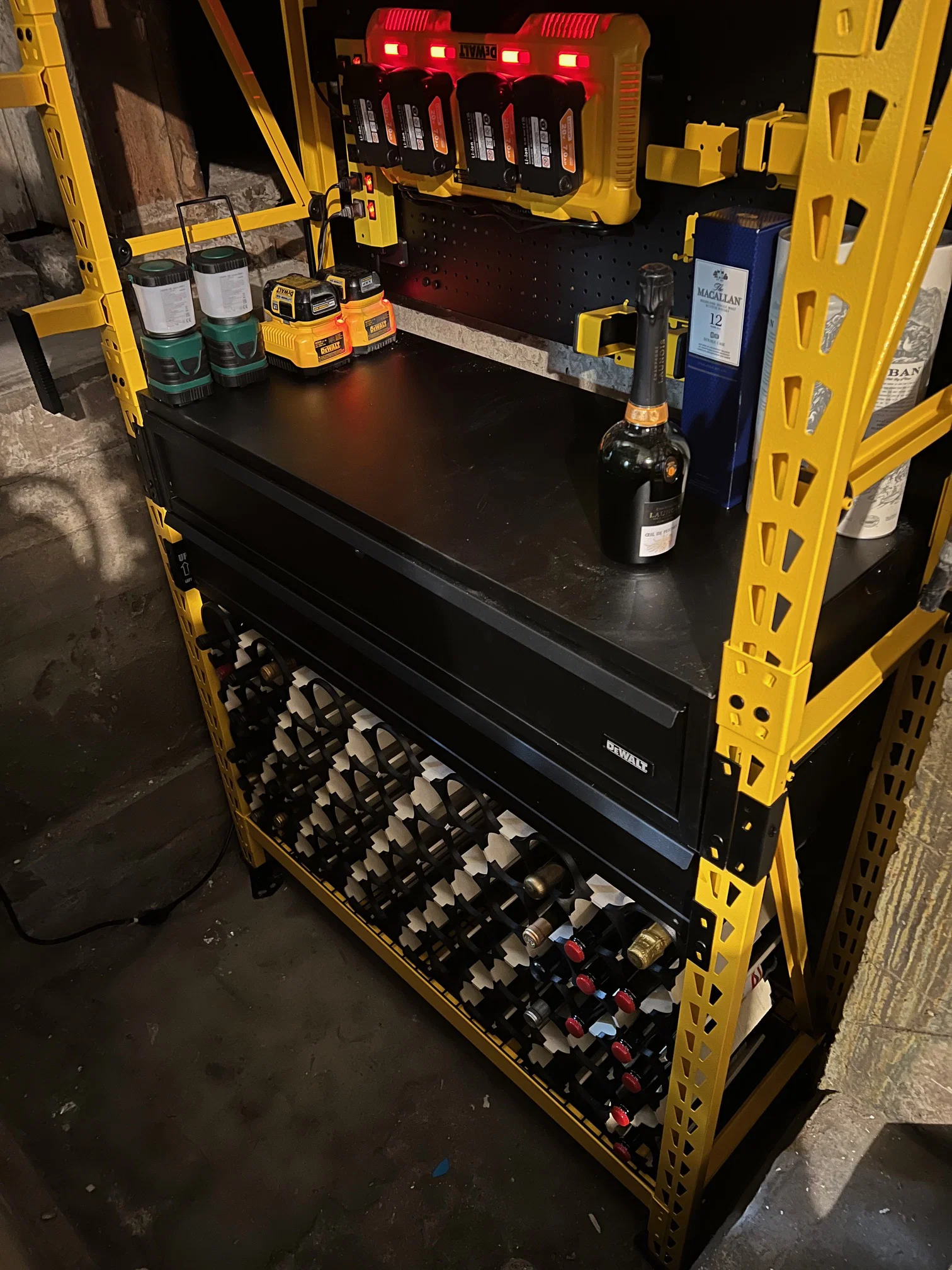

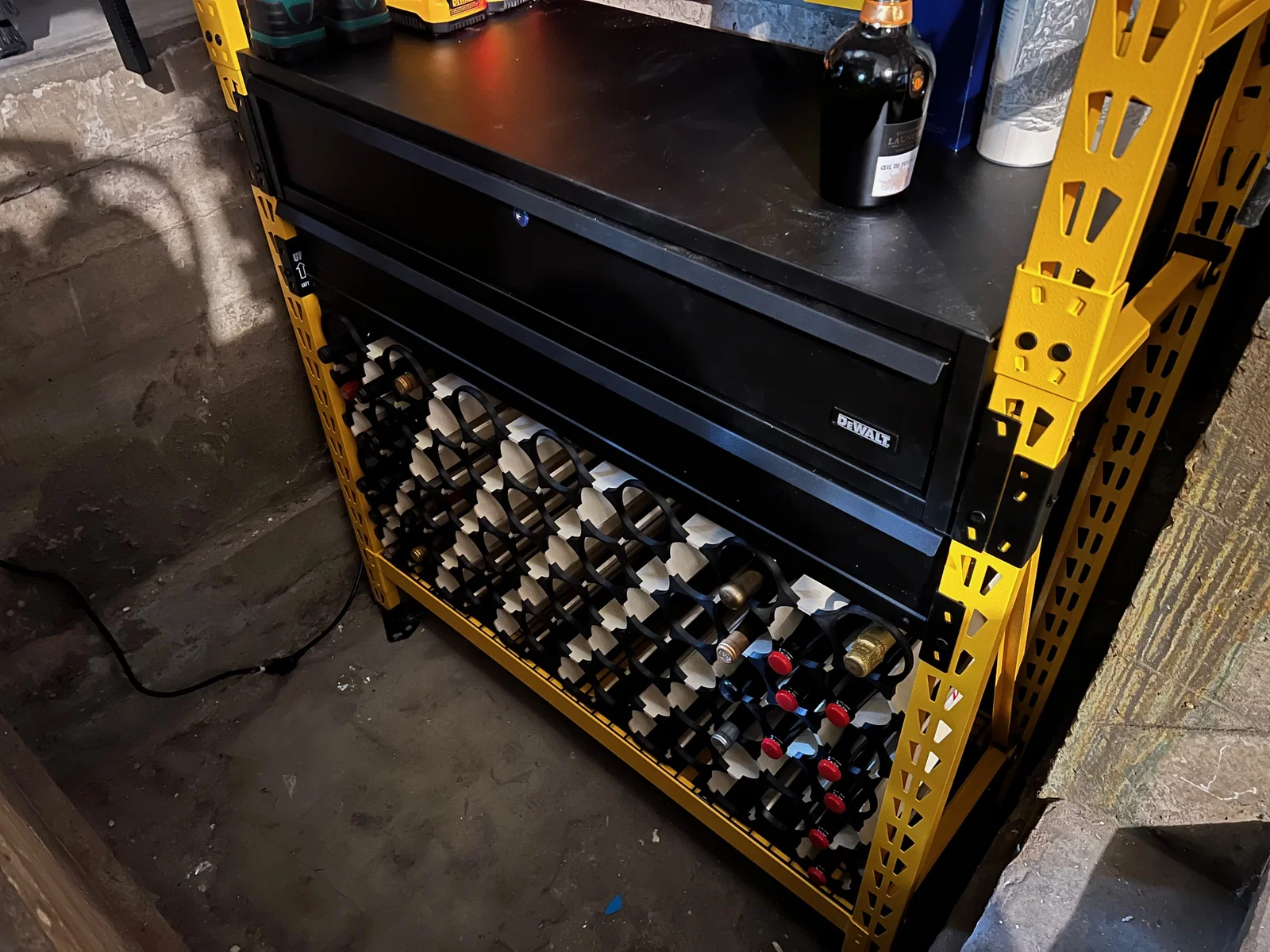

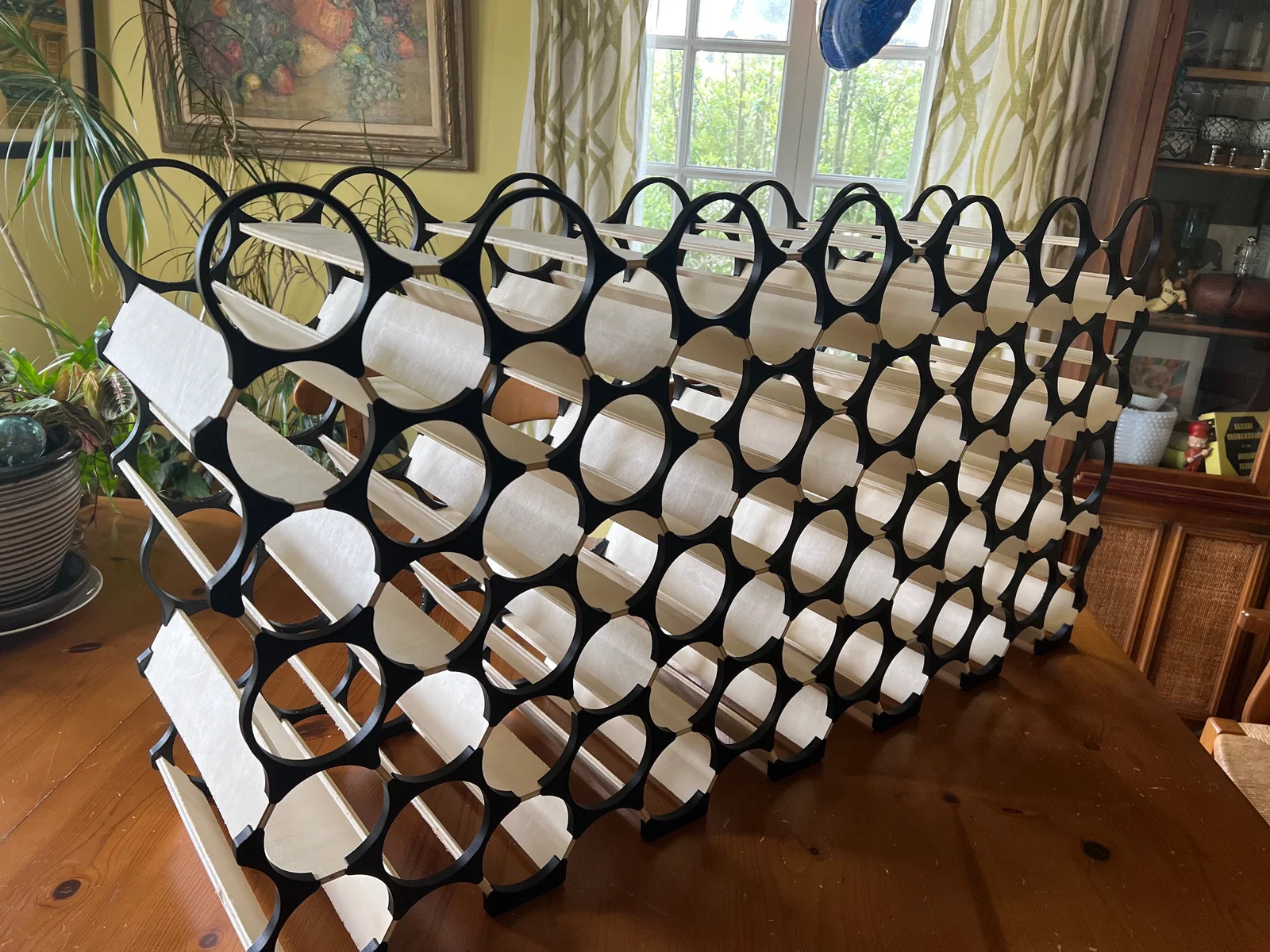

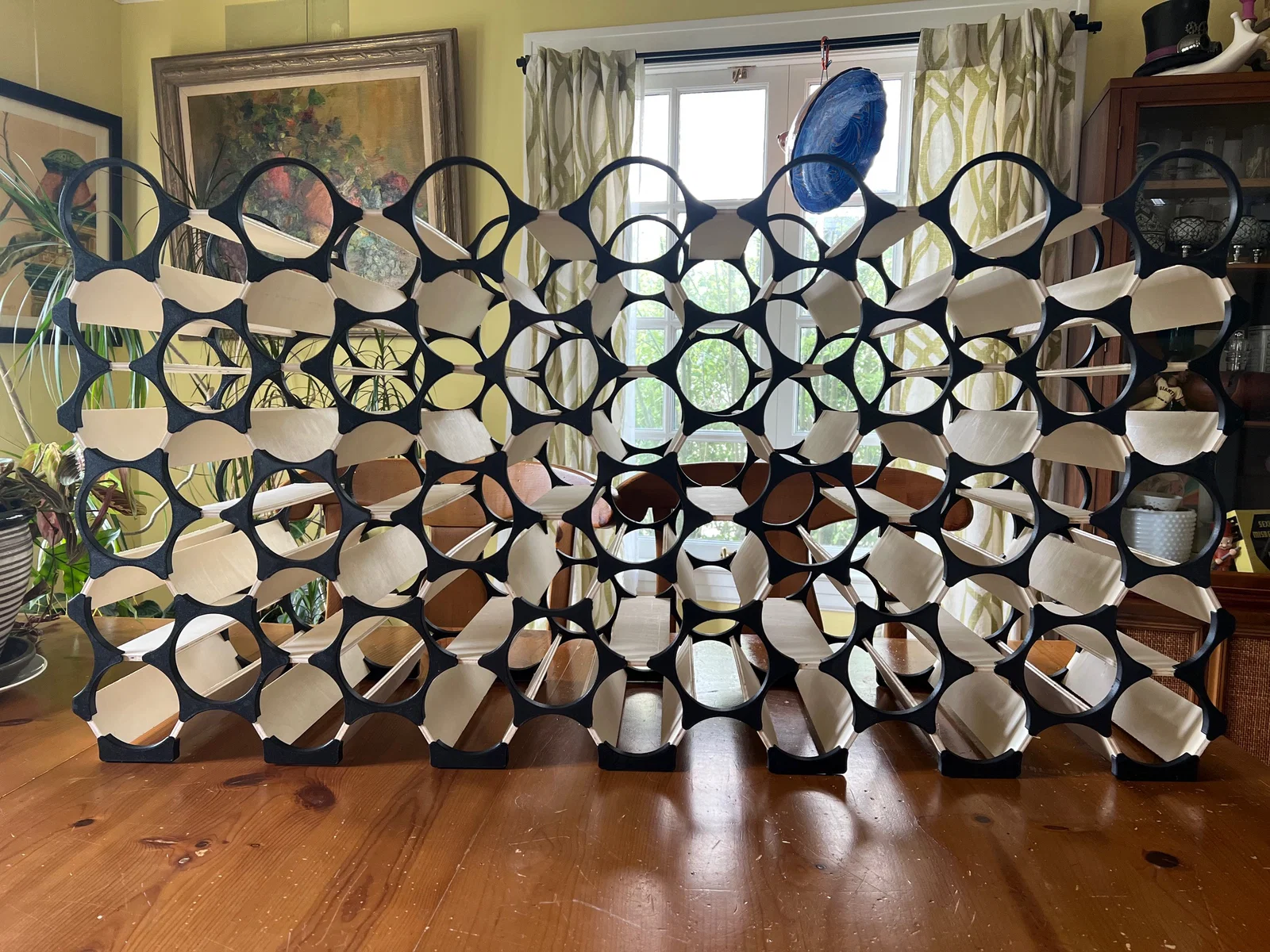

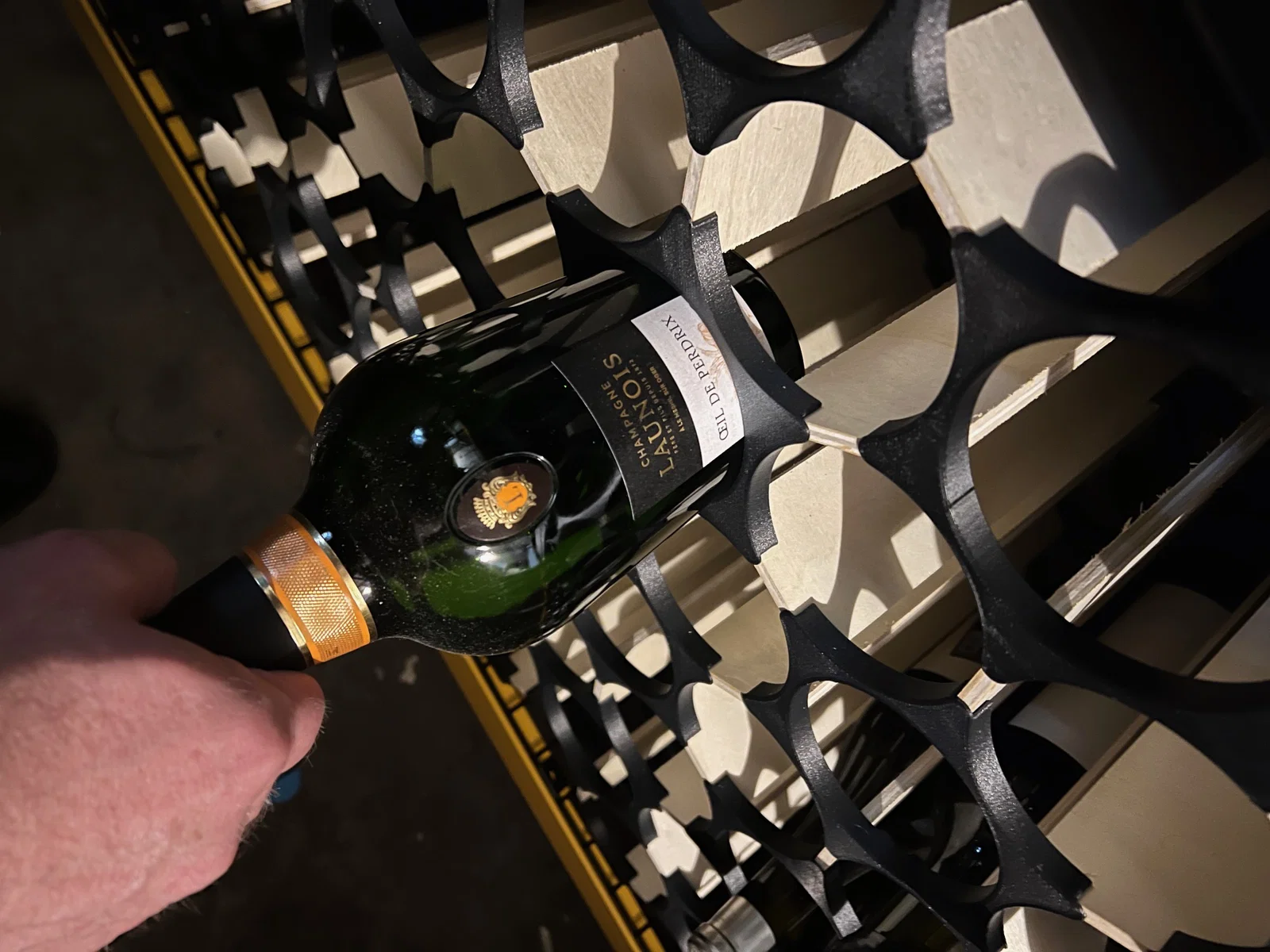

Bạn cần tự lên layout phù hợp không gian của mình. Mình có đính kèm hình của cái mình đã làm. Nó cao hơn 23.5 inch một chút và rộng dưới 45 inch. Nó chứa được 72 chai (tức 6 thùng), rất ấn tượng trong từng đó diện tích. Kệ chứa được chai đường kính tới hơn 3.5" một chút — nghĩa là hầu hết chai đều vừa, trừ mấy chai champagne “làm màu” to quá cỡ. Mình cũng đính kèm hình chai champagne “làm màu” không vừa để tham khảo.

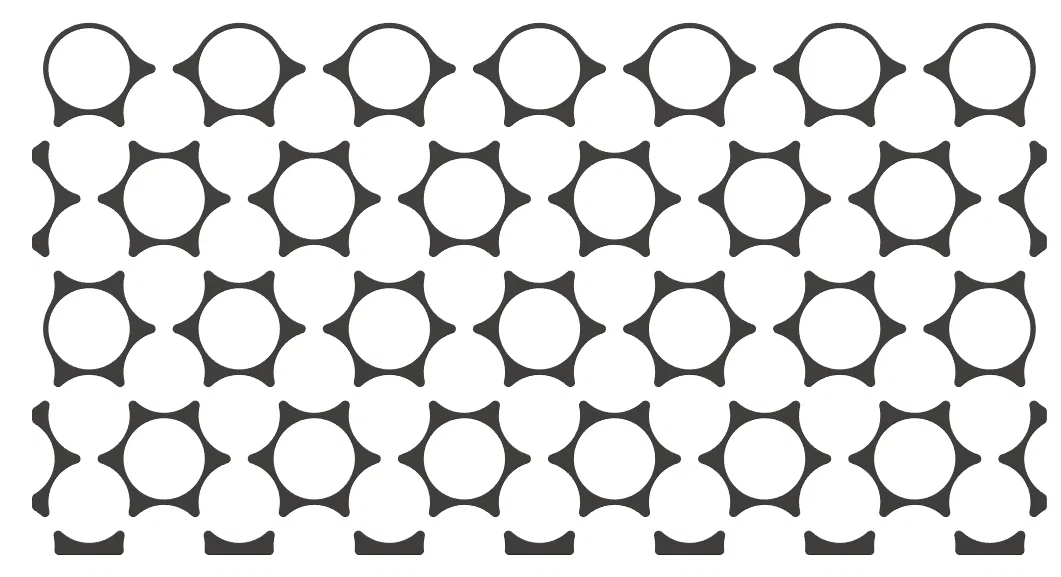

Mình có kèm bản vẽ layout của mình để bạn thấy các chi tiết phối hợp với nhau theo số lượng “điểm” mà mỗi chi tiết nhựa có để gài các thanh plywood. Hãy dùng các chi tiết có ít hơn 6 “điểm” để hoàn thiện phần mép.

Các chi tiết được thiết kế cho nozzle 0.6mm và layer height 0.32. Mình in bằng Prusa XL và polycarbonate CF.

Hy vọng phần mô tả này dễ hiểu. Mình khuyên bạn in vài chi tiết rồi thử lắp thử — khi đó phần hình học sẽ bắt đầu “thông não” hơn. Một điểm hay của thiết kế là lượng vật liệu cực ít — chủ yếu là khoảng trống! — nhưng vì vậy lúc lắp có thể hơi rối mắt. Cứ đối chiếu layout mẫu thường xuyên. Nếu có câu hỏi gì cứ nhắn mình nha. Chúc bạn làm thuận lợi!
