Case ESPSomfy-RTS cho ESP32 & CC1101
Case đơn giản cho ESP32 DevKitV1 và module CC1101, có chỗ trống để đi dây dupont. Thiết kế dùng với phần mềm ESPSomfy-RTS; tùy dung sai máy in có thể cần scale lại phần nắp trượt.
Mô tả

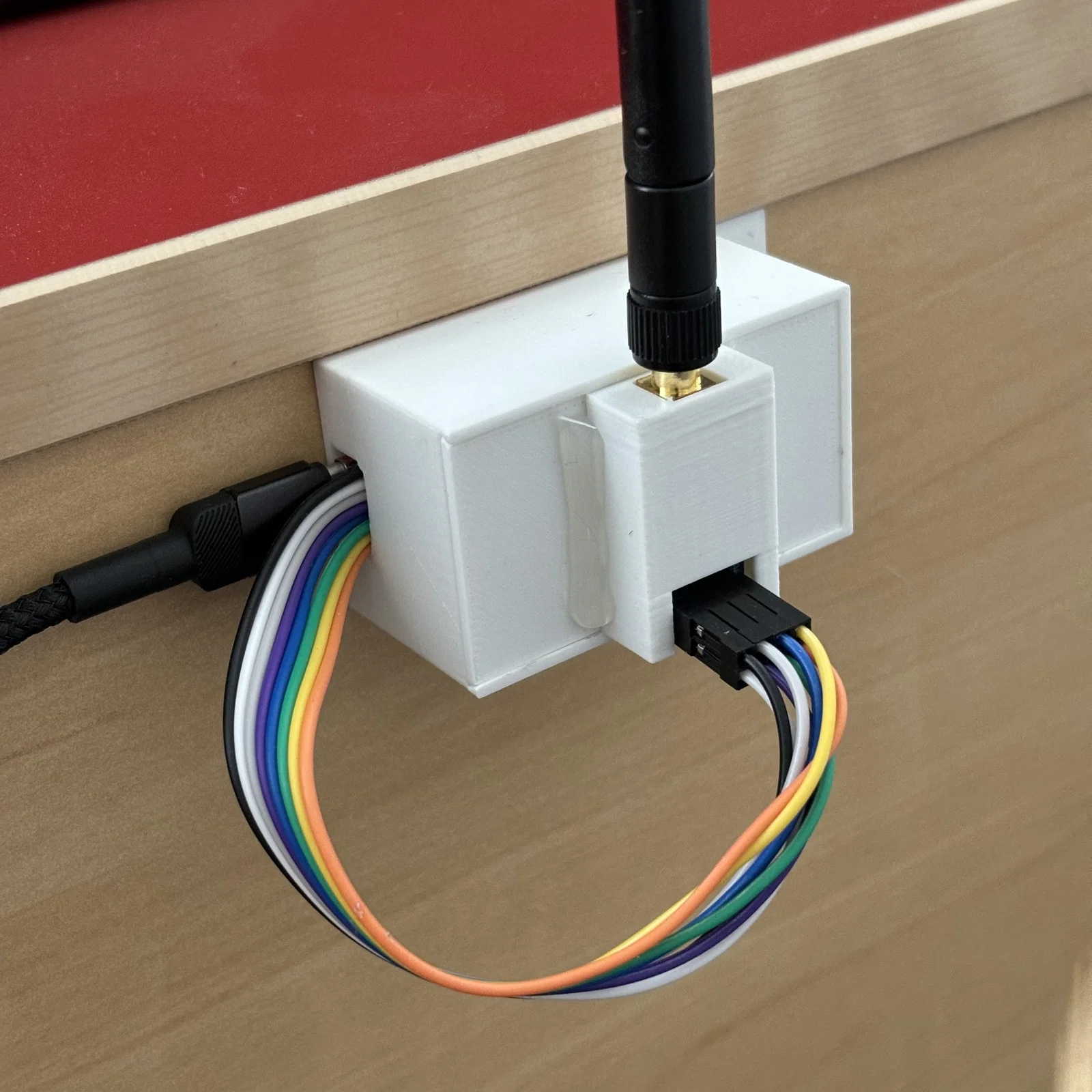

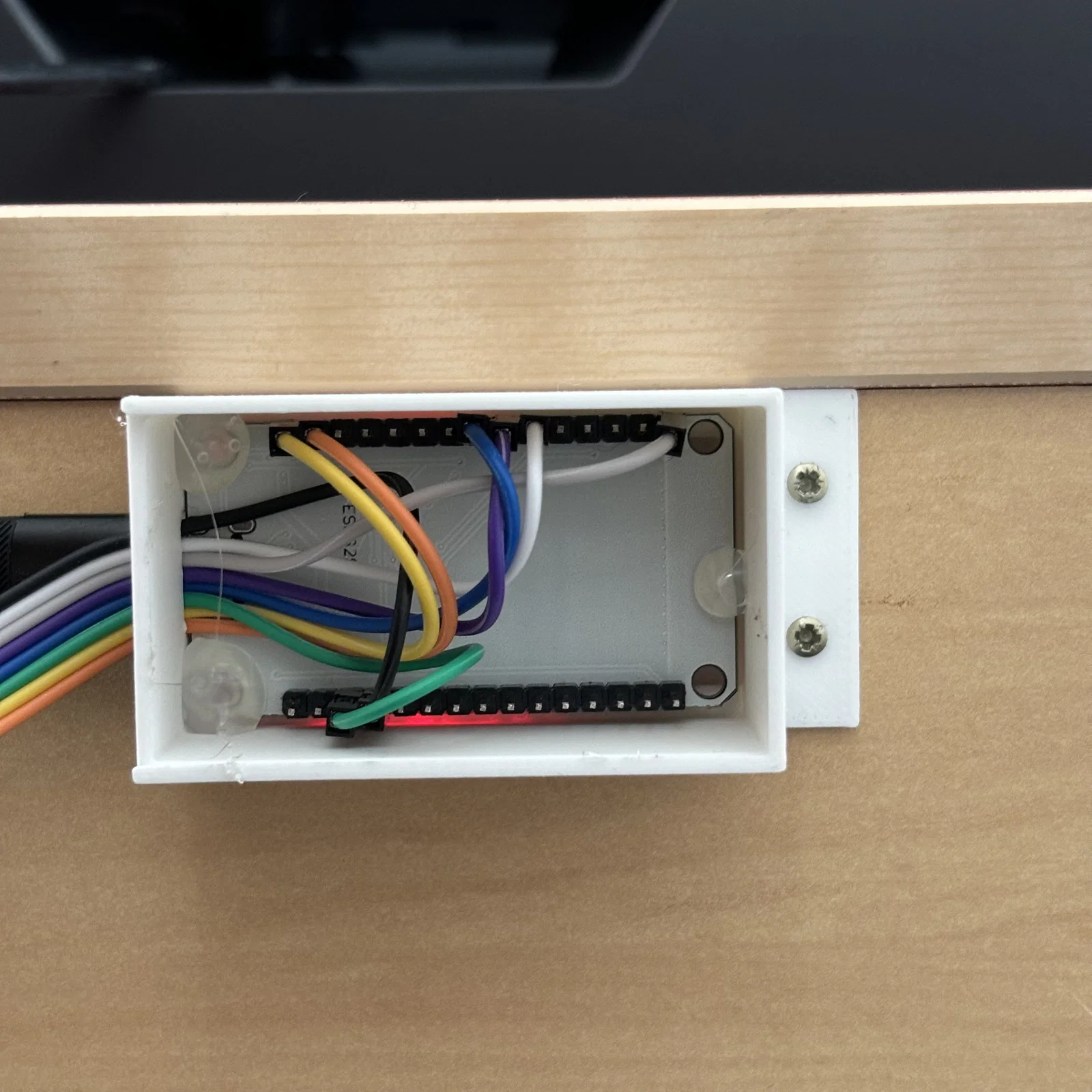

Đây là một cái case đơn giản cho ESP32, chừa đủ khoảng trống để dùng dây dupont cắm vào các chân pin. Thiết kế này để gắn vừa một bo mạch chuẩn ESP32 DevKitV1 và một module transceiver CC1101. ESP32 và transceiver được dán keo nến (hot glue) cố định vào trong các phần case. Riêng transceiver còn được dán thêm lên nắp (cover) của phần case ESP.
Case này được thiết kế để dùng với phần mềm ESPSomfy-RTS của rstrouse.

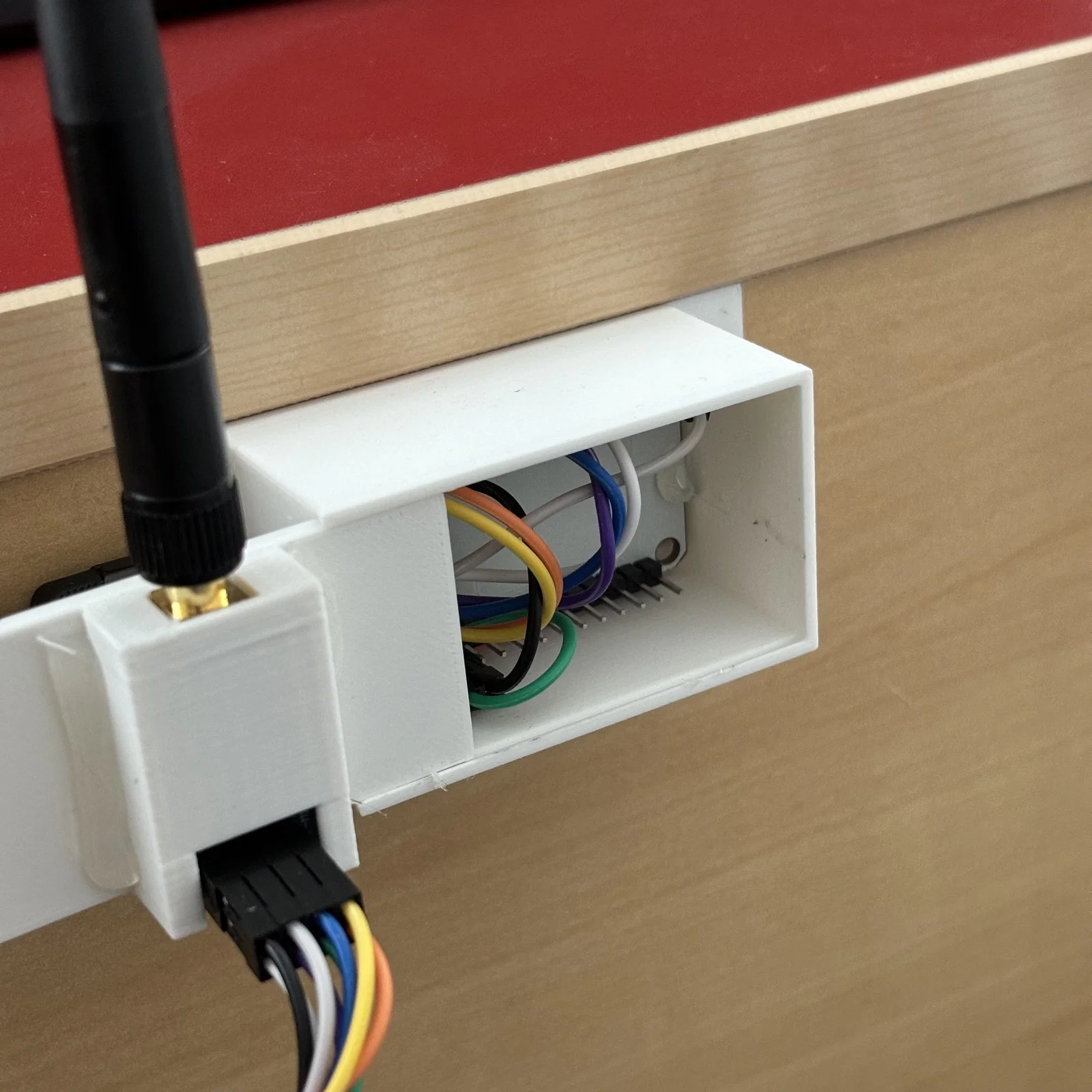

Tùy theo độ dung sai (tolerances) của máy in, bạn có thể cần scale lại phần nắp trượt (cover slide). Mình in các phần ở layer height 0.2mm và phần trượt lắp vừa, chắc và khít.
