Stand cho Proxxon Micromot 60E

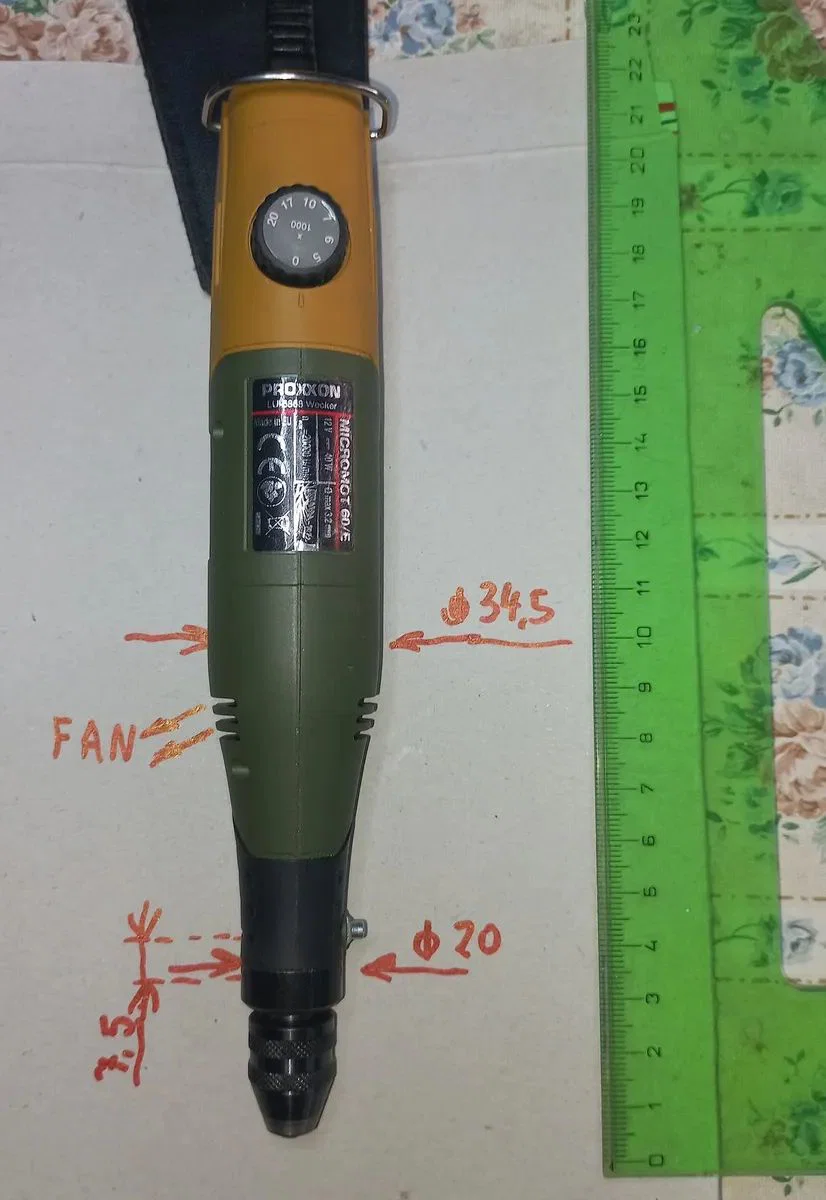

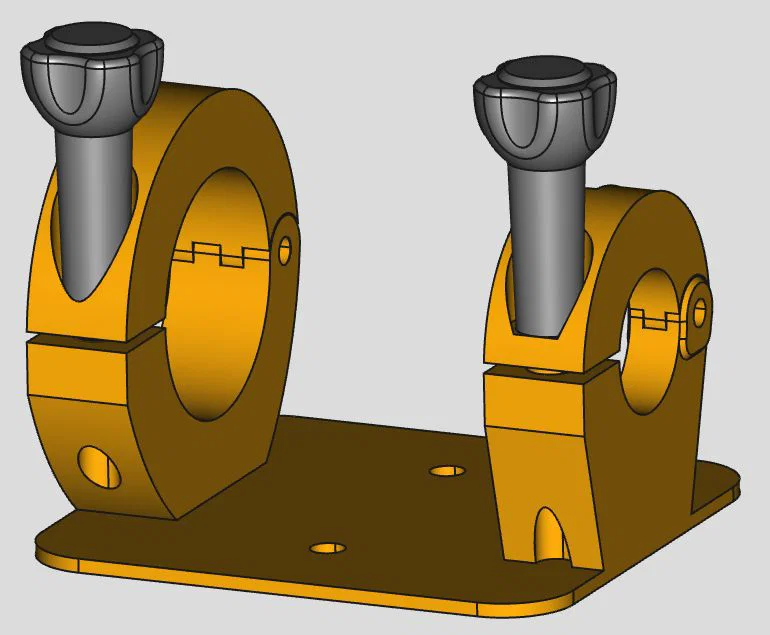

Dựa trên mẫu stand của mình cho Dremel 3000, mình thiết kế cái này cho Proxxon 60E theo yêu cầu của Jara_454860.

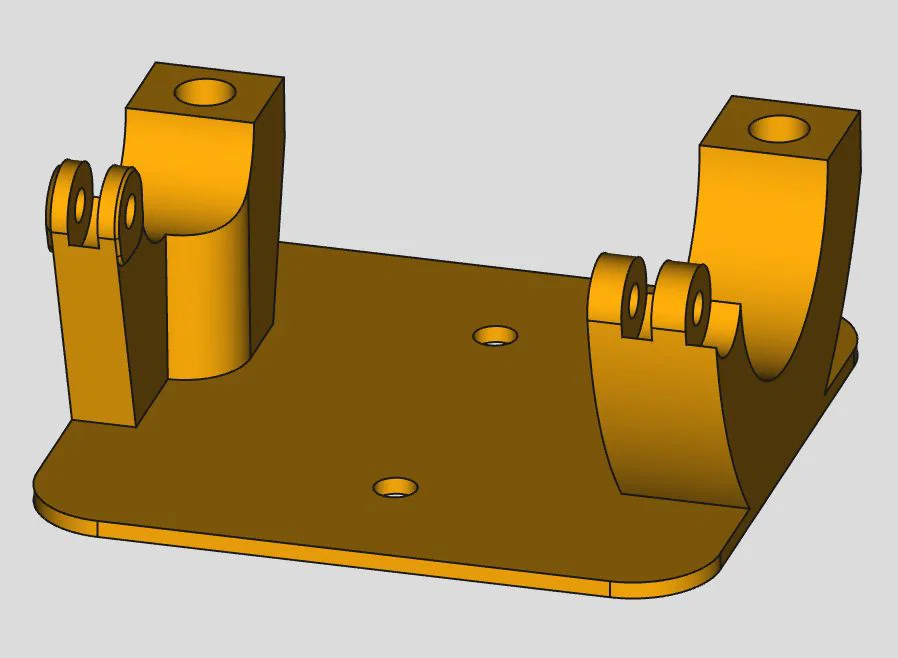

• Phần đế có 2 lỗ để bắt cố định lên mặt bàn làm việc. Hoặc bạn có thể bắt lên một tấm ván gỗ để thiết bị vững hơn và không bị xê dịch trong lúc sử dụng.
• Các lỗ trên ngàm bắt đế được thiết kế cho ốc chèn nhiệt (melt nuts) 5mm. Với ốc vít, bạn có thể dùng phần vỏ/ống dẫn ốc (screw housing) đi kèm, thiết kế cho vít M5x40 với đầu lục giác 8mm. Vít từ bộ ngàm gắn action cam cũng là lựa chọn thay thế cho vít tự in.
• Tất cả chi tiết đều có thể in bằng PLA hoặc hầu hết các vật liệu khác.
• Cụm base unit cần xoay đúng hướng lên base plate trong slicer, sau đó có thể in không cần support.

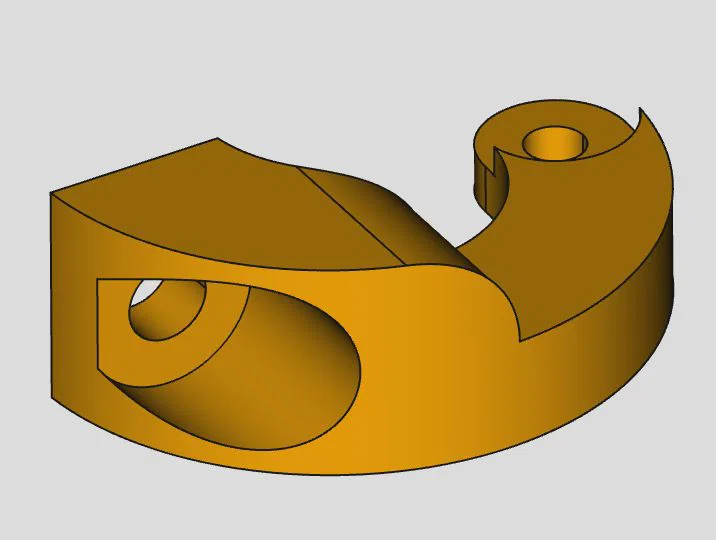

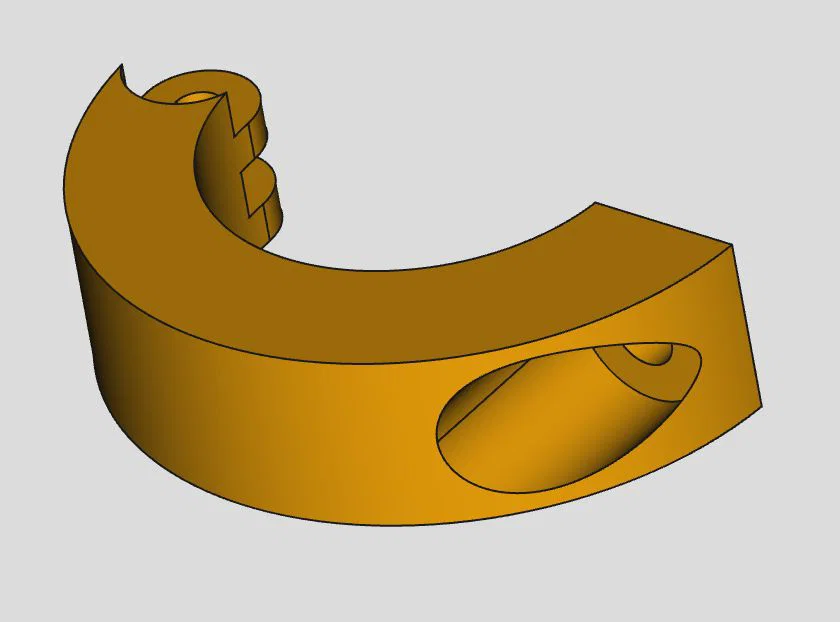

• Hai swivel bracket được in nằm nghiêng trên cạnh và cần support.

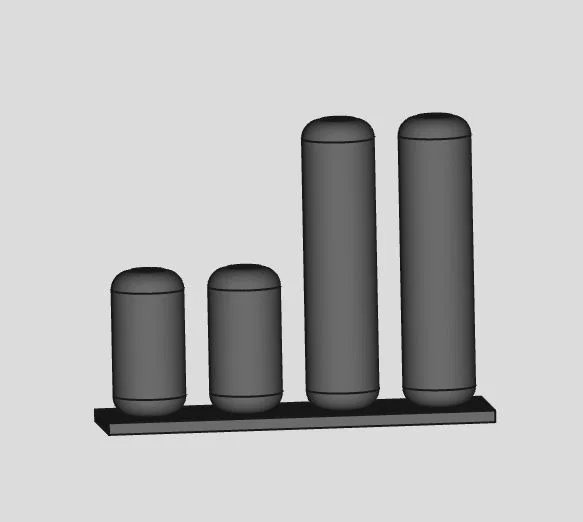

• Các hinge pin sẽ bẻ tách khỏi tấm support plate sau khi in xong.

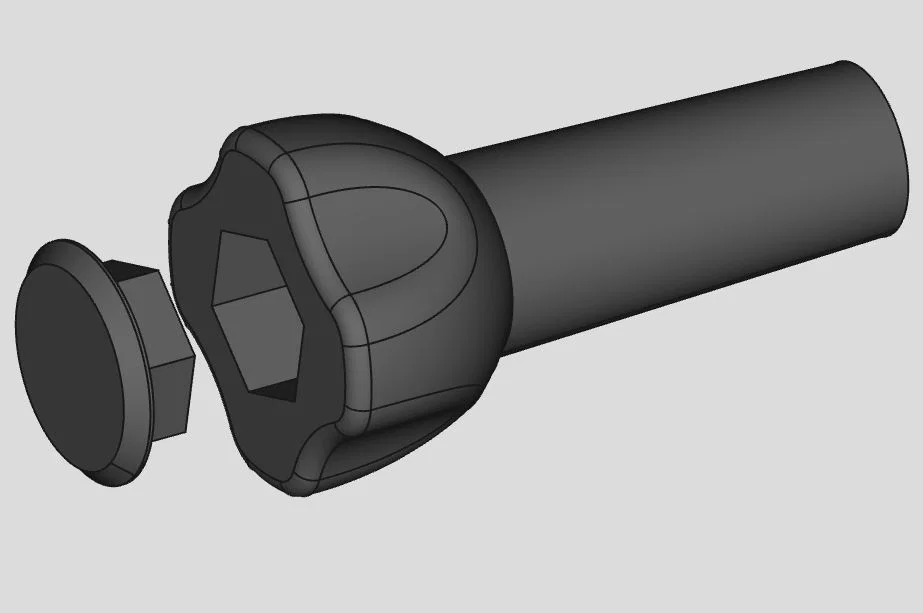

• Vít có thể in với phần tay cầm hướng xuống mặt bàn in. Mình thêm một lớp phụ giữa phần lỗ lục giác và lỗ xuyên để có thể in không cần support. Sau đó cần khoan/đục xuyên lớp này trước khi lắp vít. Mình khuyến nghị bôi keo lên phần đầu ren trước khi lắp vít, và thêm một giọt keo giữa vít và nắp (cap).

CẬP NHẬT 2024, ngày 24 tháng 6:
Dựa trên kinh nghiệm của Jára (xem phần bình luận), mình đã chỉnh 2 chi tiết:

• Mình gia cường thêm phần gối bản lề (hinge mount) cho swivel bracket nhỏ trên base unit (dày thêm 0,75mm phía ngoài và 0,4mm phía trong) vì khi đóng hinge pin vào rất dễ làm hỏng. Tuy vậy vẫn còn “nhạy”, vì không thể gia cường thêm do cần chừa không gian cho nút khóa (lock-button) của máy. Vì vậy nên lắp hinge pin cẩn thận, đừng dùng lực quá mạnh. Nếu cần, hãy chỉnh lại pin hoặc lỗ cho vừa.
• Mình rút ngắn 2 swivel bracket ở phía đầu bắt vít đi 1,5mm vì trước đó không thể siết cố định máy thật chắc trong ngàm.

------------------------------------------------------------

Dựa trên mẫu stand của mình cho Dremel 3000, mình thiết kế mẫu này cho Proxxon 60E theo yêu cầu của @Jara_454860.

• Phần đế có 2 lỗ để bắt cố định lên mặt bàn làm việc. Hoặc có thể bắt lên một tấm ván gỗ để thiết bị vững hơn và không bị xê dịch trong lúc sử dụng.
• Các lỗ trên ngàm bắt đế được thiết kế cho ốc chèn nhiệt (melt nuts) 5mm. Bạn có thể dùng phần vỏ/ống dẫn ốc (screw housing) đi kèm, thiết kế cho vít M5x40 với đầu lục giác 8mm. Vít từ bộ ngàm gắn action cam là lựa chọn thay thế cho vít tự in.
• Có thể in bằng PLA hoặc hầu hết các vật liệu khác.
• Cụm base unit cần xoay đúng hướng lên base plate trong slicer, sau đó có thể in không cần support.
• Hai swivel bracket được in nằm nghiêng trên cạnh và cần support.
• Các hinge pin sẽ bẻ tách khỏi tấm support plate sau khi in xong.
• Vít có thể in với phần tay cầm hướng xuống mặt bàn in. Mình thêm một lớp phụ giữa phần lỗ lục giác và lỗ xuyên để có thể in không cần support. Lớp này cần khoan/đục xuyên trước khi lắp vít. Mình khuyến nghị bôi keo lên phần đầu ren trước khi lắp vít, và thêm một giọt keo giữa vít và nắp (cap).

CẬP NHẬT 24.06.2024:
Dựa trên kinh nghiệm của Jára, mình đã thay đổi 2 điểm:

• Mình gia cường phần gối bản lề (hinge mount) cho swivel bracket nhỏ trên base unit, vì khi đóng hinge pin vào rất dễ làm hỏng. Tuy vậy vẫn còn “nhạy”, do không thể gia cường thêm vì cần chừa chỗ cho nút khóa (lock-button) của máy. Vì vậy nên lắp pin cẩn thận, đừng dùng lực quá mạnh; nếu cần thì chỉnh lại pin hoặc lỗ.
• Mình rút ngắn 2 swivel bracket ở phía đầu bắt vít đi 1,5 mm vì trước đó không thể cố định máy thật chắc trong ngàm.
