Gá Extruder MonoBlock cho Sovol SV06 (Sovol SV06 MonoBlock Extruder Mount)

Update 2/01/24

Có vẻ các phiên bản 15.2mm hoặc 15.3mm của thiết kế MỚI chạy ổn nhất để ra đúng kích thước lỗ bushing trên đa số máy. Mình đề xuất dùng 15.2mm. Trường hợp xấu nhất, nếu bạn có dremel và đầu chà nhám loại lớn (nhỏ hơn 15mm, nhưng thuộc loại lớn với đồ dremel), bạn có thể nới nhẹ lỗ bushing để lắp drylin. Dùng bản 15.3mm nếu bạn thích bushing thép.

Update 1/20/24

Dạo này mình bận quá nên chưa ngồi nghiên cứu cho ra ngô ra khoai bộ parts cooler nautilus 5015 và cách gắn nó vào MonoBlock. Một phần cũng vì mình hiếm khi cần mạnh hơn quạt làm mát part stock, do mình in chủ yếu vật liệu kiểu engineering.

May là cộng đồng đã remix rồi, dù mình chưa thử, nhưng giờ bạn có thêm một lựa chọn!

Update 12/12/23

Mình đã thêm một phiên bản mới dùng toàn bộ heat set inserts. Các grub screw giữ bushing ở phía sau giờ cần 6 heat insert M3x4 loại (generic). Bộ belt tensioner cần 2 heat insert M3x6 (ruthex). Phần extruder cần 3 insert M3x6. Bạn cũng có thể dùng chỉ loại generic M3x4, nhưng mình thích loại dài hơn khi có thể.

Mình có kèm file STEP để bạn remix theo nhu cầu, và mình đã đổi license để cho phép làm vậy, nhưng nhớ test bản bạn remix trước khi đăng lại nha, vì chắc ai cũng ghét remix làm ẩu.

Mình vẫn khuyên nên in test trước để biết máy bạn in các khoang bushing (bushing cavities) ra sao. Dù vậy, bánh chà nhám của dremel cũng có thể hỗ trợ.

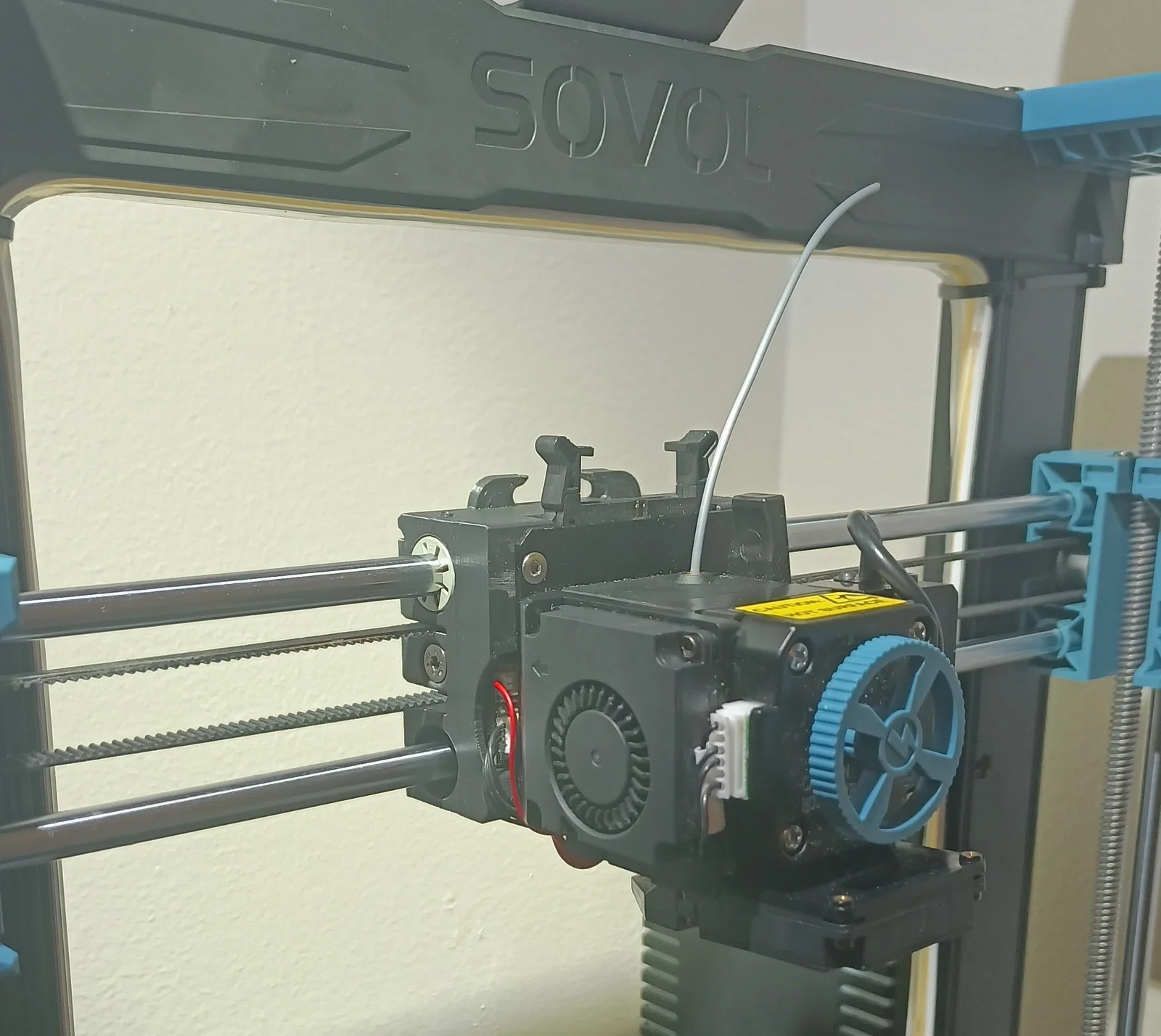

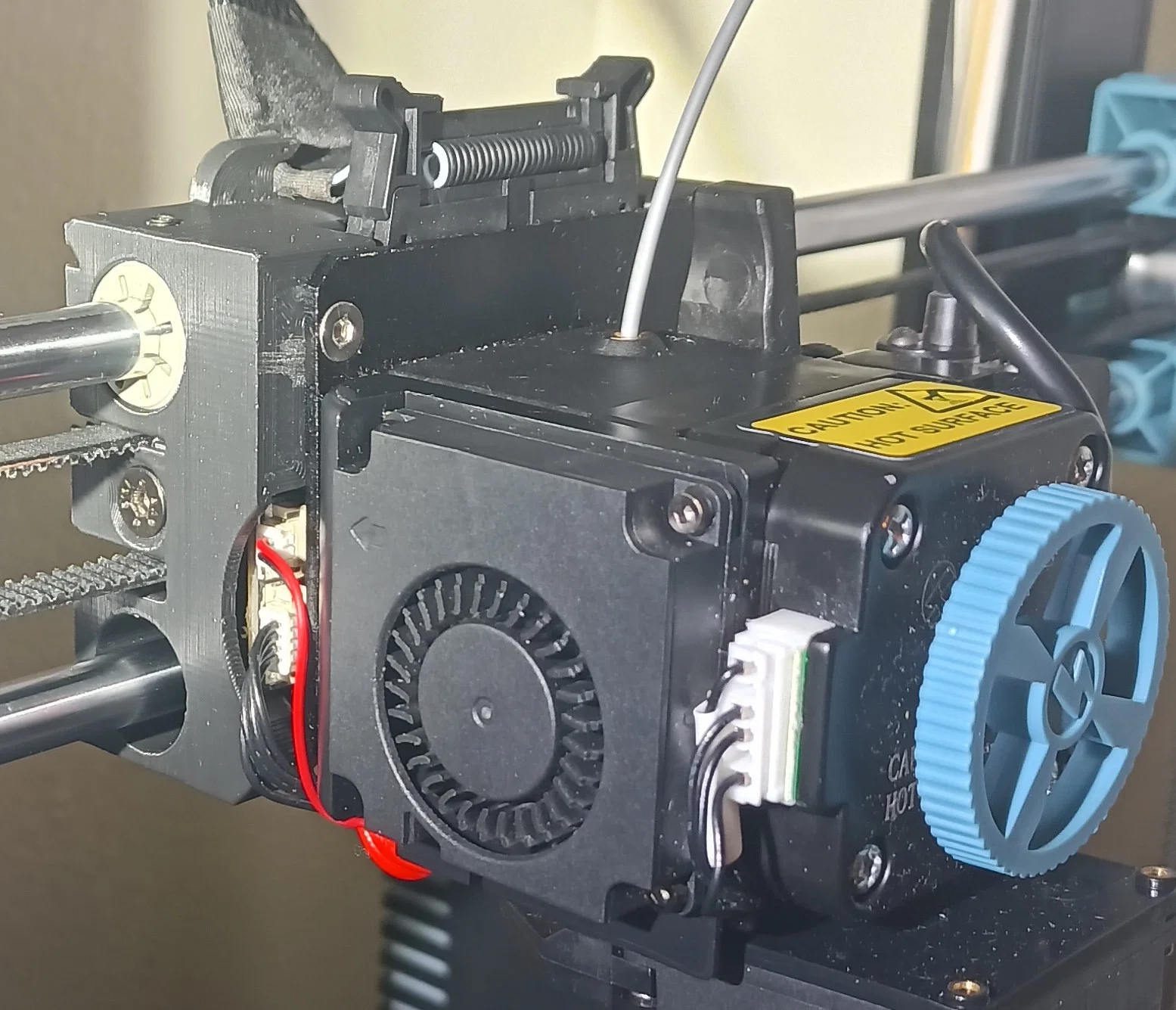

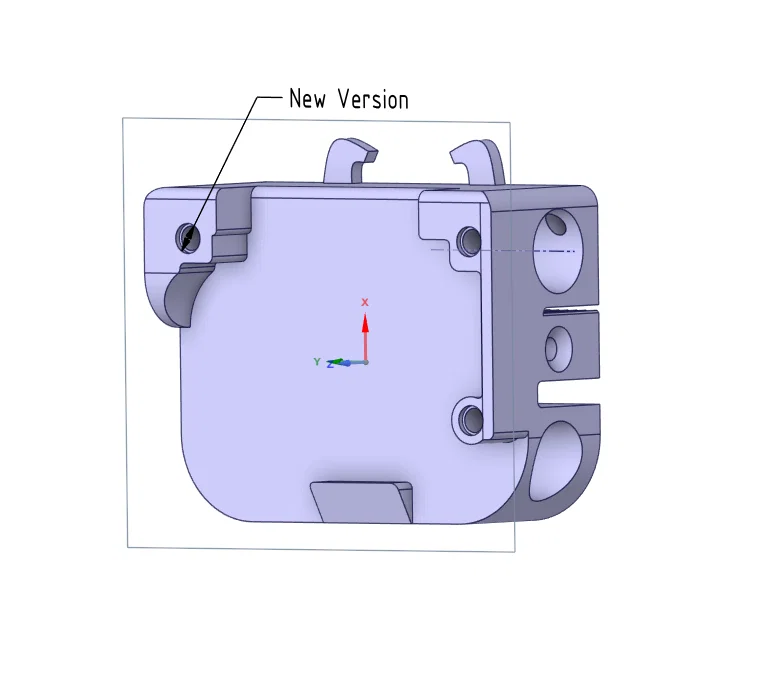

Bản mới là bản mình đang dùng hiện tại, và nó được làm cho giống mẫu mình làm cho bản Plus. Hình học phần bushing giống bản gốc. Nó cao hơn, nhưng chỉ đẩy extruder ra trước 2mm theo trục Y. Mình có thêm vật liệu ở phía sau để lắp heat set inserts.

Nếu bạn không có máy để in, mình có thể in giúp và test/lắp ráp luôn. Nhắn mình để hỏi giá và thông tin khác.

Bài gốc (Original Post)

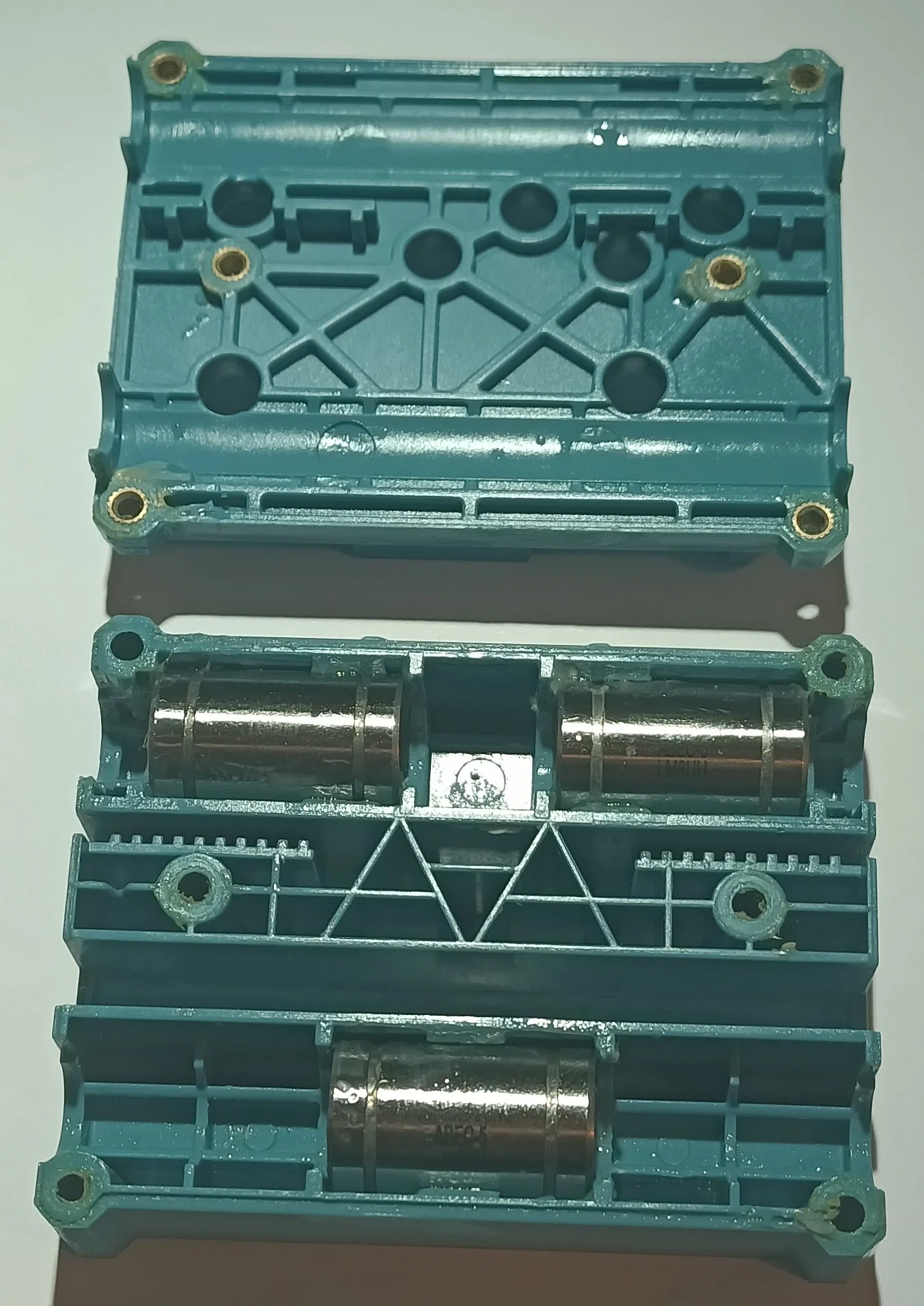

Cũng như vài món nhựa injection molded khác của SV06 kiểu gì cũng bể/nứt theo thời gian, cái extruder mount/bearing carrier của bạn nhiều khả năng cũng chung số phận. Trường hợp của mình, một cú đâm đầu in (print head crash) ngẫu nhiên, không hiểu vì sao, làm máy mình gần như khỏi dùng được.

Vấn đề theo mình thấy nằm ở chính các chi tiết đúc. Dung sai ép (press fit) của threaded inserts quá chặt, thành nhựa mỏng vốn dĩ của quy trình injection molding, cộng thêm ra mắt vội với test tối thiểu (theo ý kiến cá nhân) làm cái extruder mount rất yếu và dễ nứt.

Mình có thấy extruder hơi lắc nhẹ khi máy còn mới, nhưng mình chấp nhận coi như “bình thường”. Độ lắc đó ngày càng nặng (bearing dở), và mình bị banding khá tệ trên mọi bản in. Mình đổi sang bearing tốt hơn, mượt hơn thì chất lượng chỉ cải thiện chút ít.

Rồi tự nhiên đầu in đâm xuống bed.

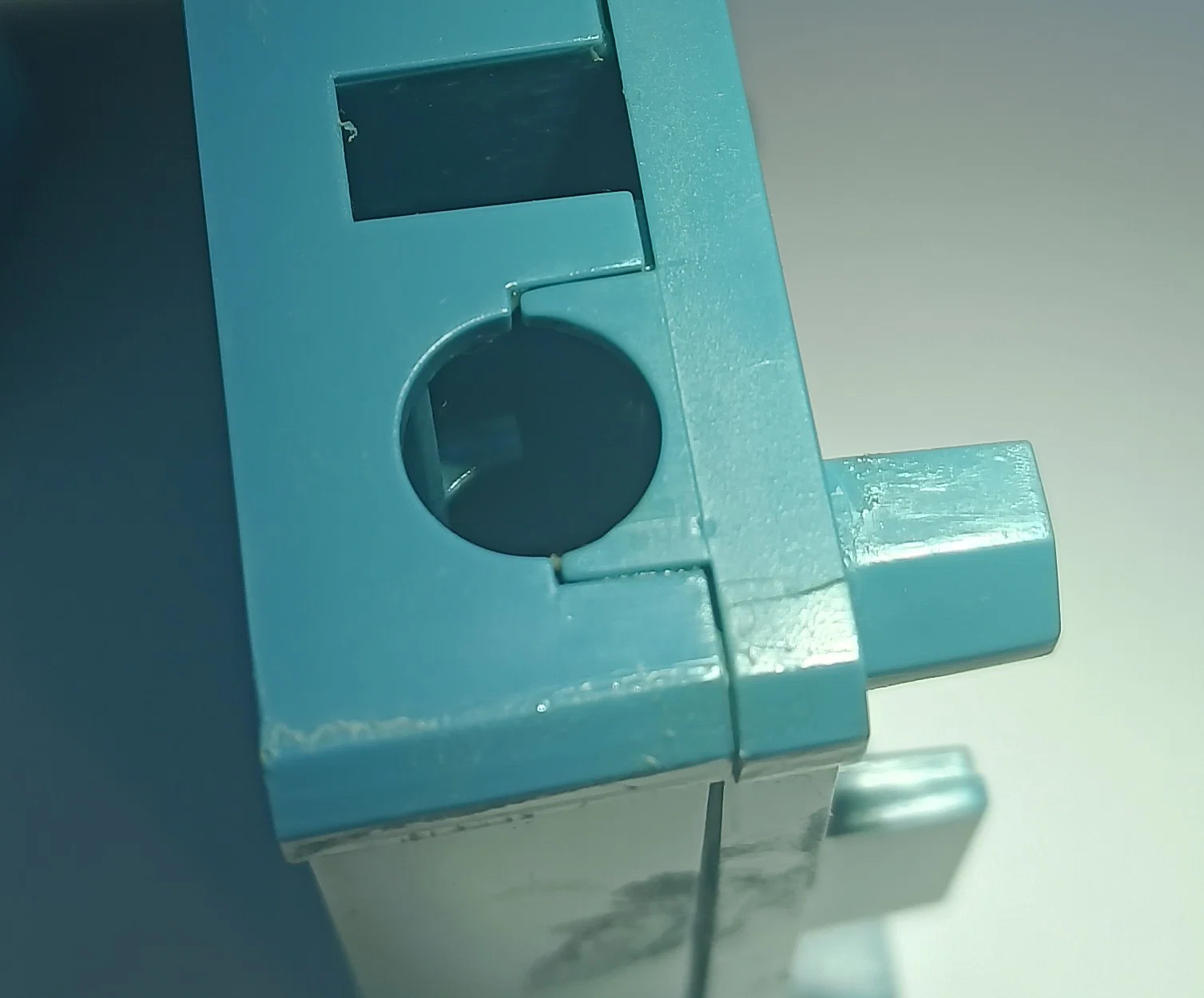

Chỉ tới khi mình nhìn kỹ sau cú crash thì mới thấy các vết nứt. Có thể trước đó đã có hoặc chưa, nhưng mình chắc nếu có thì cũng bị nặng thêm. Mình dùng kẹp với Acetone để thử “hàn” mount lại, giúp giảm lắc chút, nhưng vẫn cho ra kết quả không chấp nhận được.

Mình cũng canh lại gantry cho vuông, cài custom X-twist firmware, và dùng UBL. Làm đủ thứ để chữa chất lượng in kém. Nhưng không ăn thua vì cái mount đã nứt và bị lắc.

Mình không phải kỹ sư hay dân thiết kế chuyên nghiệp, nhưng mình không muốn để cái máy nằm đó hư hoài. Mình cũng không muốn chờ một tháng (hoặc hơn) để Sovol gửi đồ thay, rồi lại nhận về một món yếu y chang (theo ý kiến cá nhân). Nghĩ tới việc phải lặp lại vòng đó là đủ thấy có động lực làm dự án này.

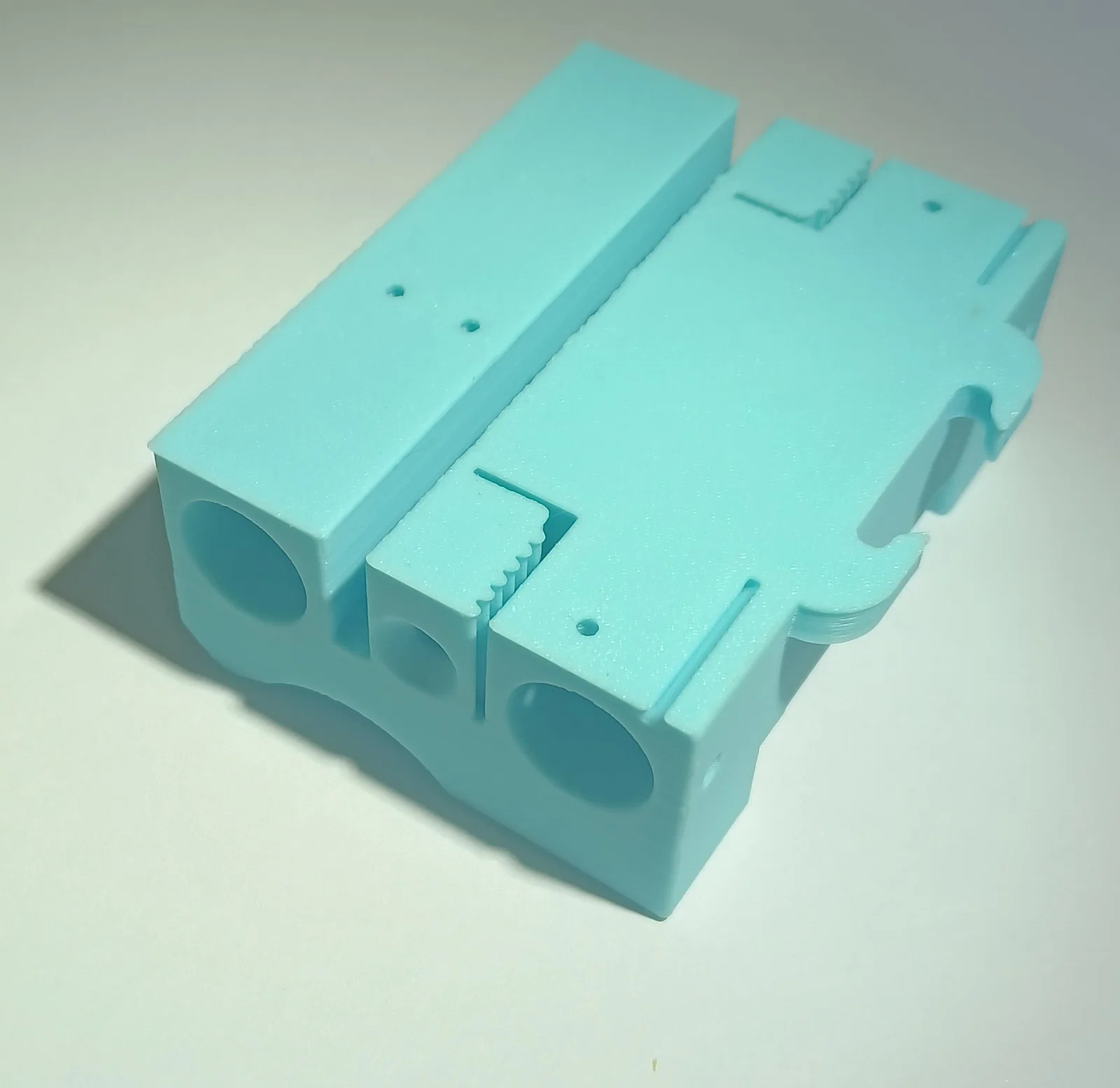

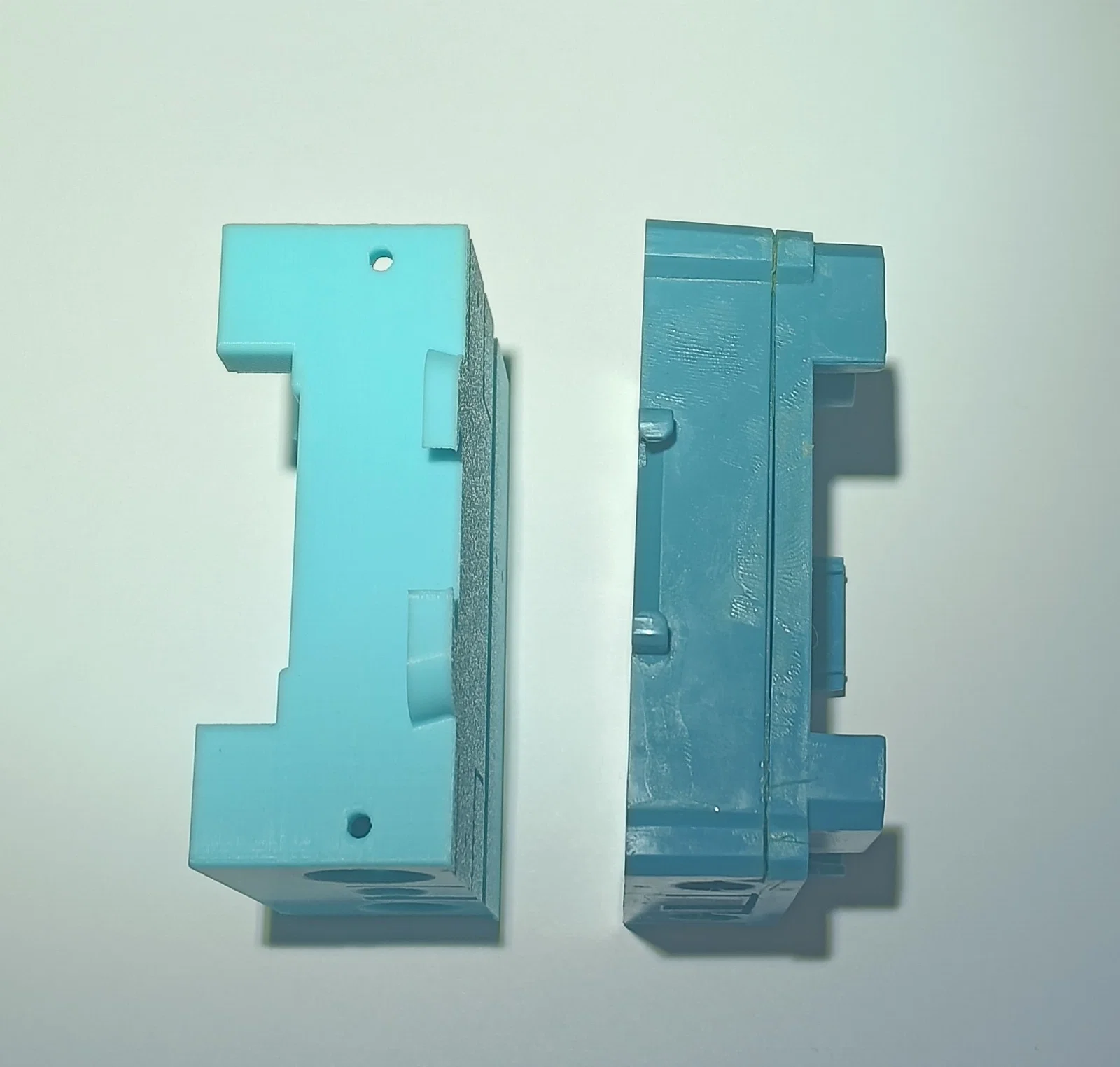

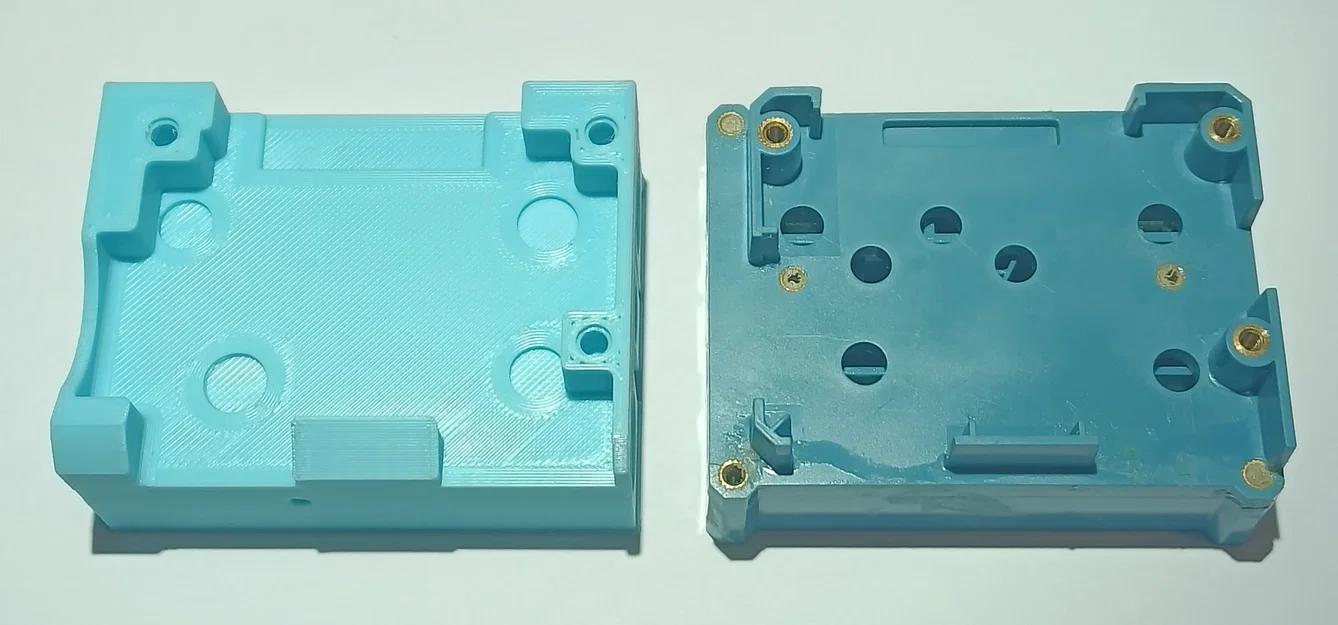

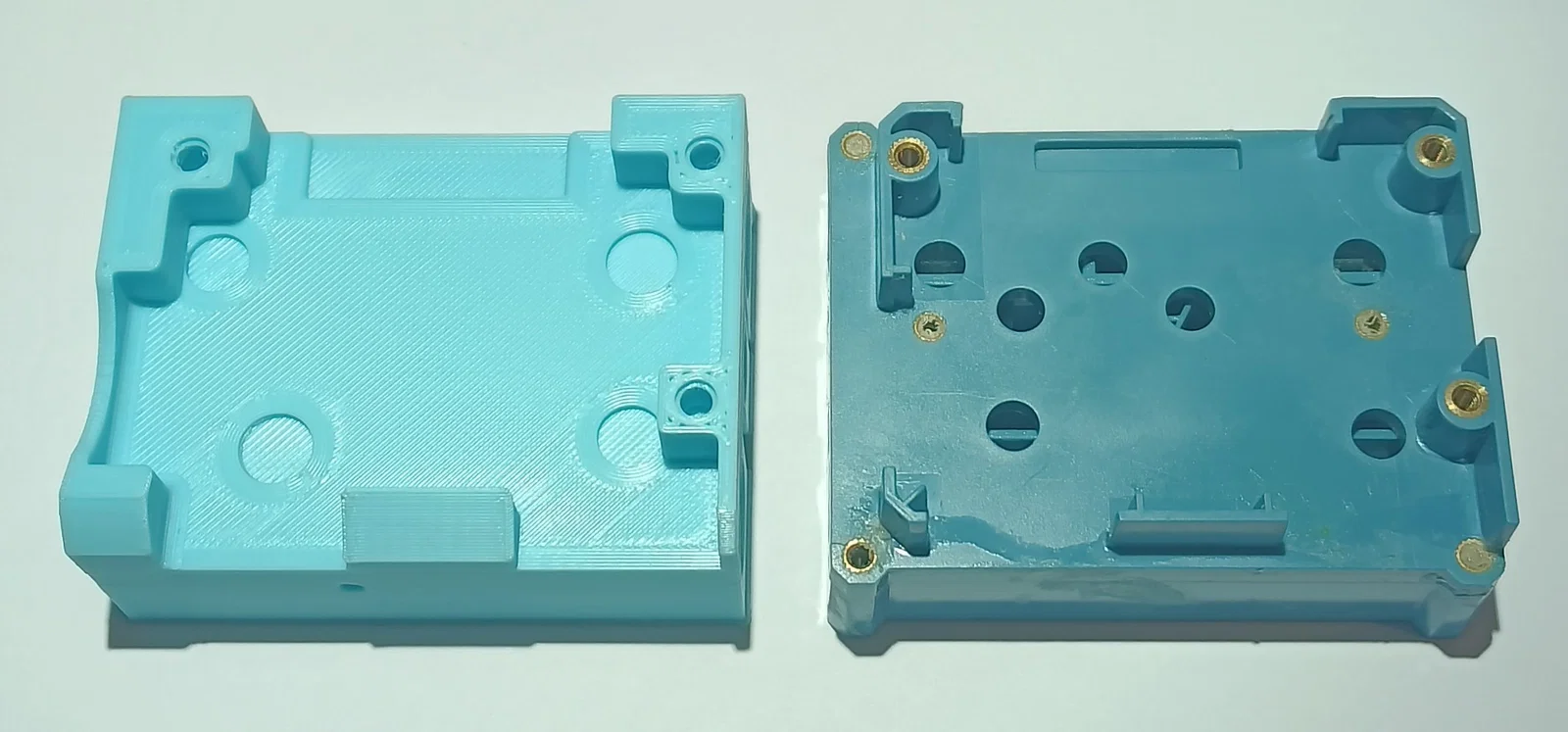

File .stl của Sovol cho chi tiết này gần như không thể in được, nên mình đo đạc lại và thiết kế lại cái mount, đồng thời chú ý các vị trí đã bị fail. Vì vậy mình quyết định không làm kiểu split case, nên mới đặt tên là MonoBlock.

Mình gia cường các khu vực mà cụm extruder bắt vít vào carrier/mount và làm nó cứng hơn nhiều. Việc tháo dây belt giờ đơn giản hơn mà không cần tháo extruder. Mình cũng tạo các rãnh trong lỗ bearing để có thể đẩy bushing/bearing cũ ra khi bảo trì.

Khi lắp với Drylin, trọng lượng nhẹ hơn đáng kể so với cấu hình zin.

Kết quả:

Con Ghost bên trái là một trong vài bản in chấp nhận được mình từng in với SV06. Nó vẫn chưa ngon như mình muốn. Mình dùng cùng một file để in con ghost bên phải, điểm khác duy nhất là extruder mount.

File:

Tất cả file đều được đặt tên dựa theo đường kính bearing/bushing trên model. Đây là kiểu print in place (không cần support với ABS, nhưng có support thì ra đẹp hơn) để bushing/bearing có thể press-fit vào. PETG sẽ cần support ở overhang 77 độ và cần dremel với bánh chà nhám hoặc đá mài để xử lý phần thô nơi có support.

Bạn cũng có thể lấy lỗ bushing “đúng form” hơn khi dùng support với ABS, nhưng với loại ABS mình dùng trong video thì không cần. Mình thử vài loại ABS khác thì thấy support giúp nhiều.

Có một folder test print bạn có thể dùng kèm các hình sơ đồ (diagram) trong phần mô tả để chọn đúng size cho máy của bạn.

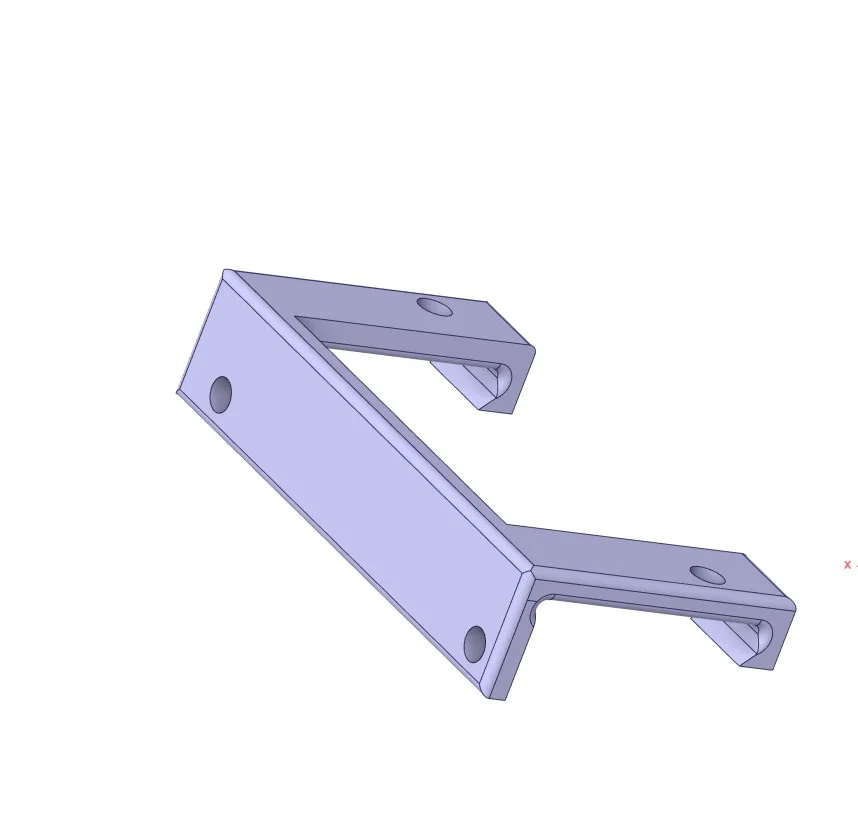

Mình cũng làm thêm một cái clip gài lên trên MonoBlock để tăng độ đỡ. Cả cụm bị nặng phần trên, nên mình nghĩ thêm support sẽ có lợi. Clip có kích thước trong là 32mm tại vị trí kẹp cụm vào block. Nếu cần mình có thể chỉnh, cứ nhắn mình.

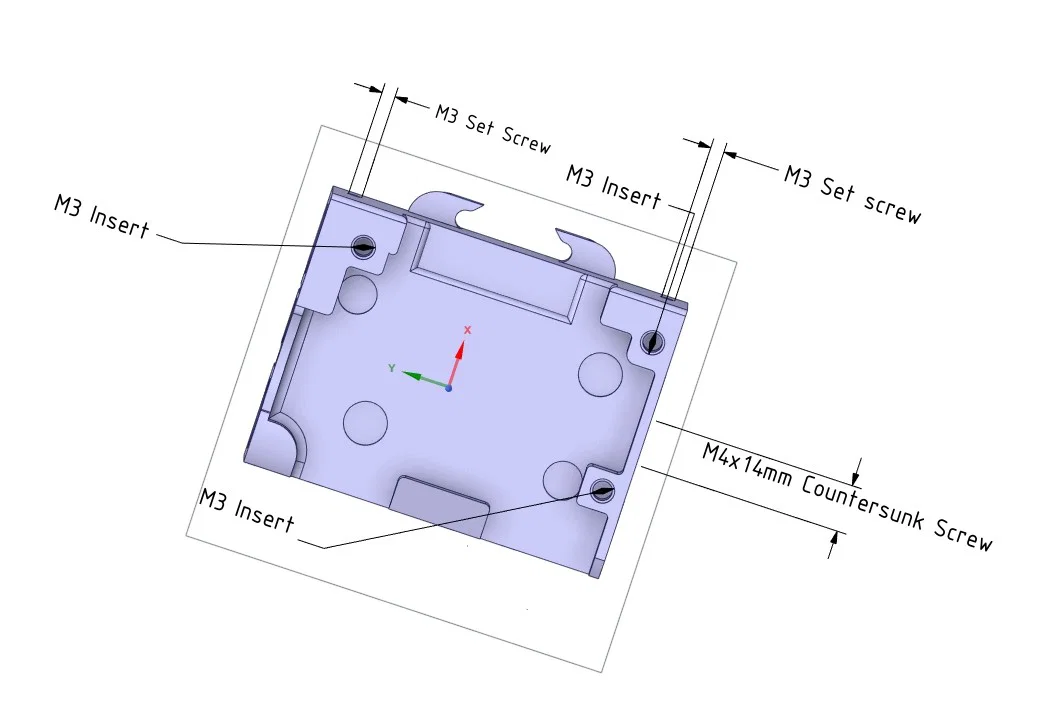

Bạn sẽ cần:

Bắt cụm Extruder Assembly:

3 heat insert ren M3

VÀ

3 vít máy M3x8mm đầu chìm (countersunk)

HOẶC

3 vít M3x10 socket cap (nếu dùng reinforcement clip).

HOẶC

CHỈ 3 vít M4x10 socket cap để tự taro bằng tay vào mount với clip giữ bổ sung chụp lên extruder (chưa test). Bạn có thể cần khoan rộng tấm extruder plate lên 4mm để làm cách này.

Gắn belt:

2 vít M4x14mm đầu chìm (countersunk) để tự taro bằng tay vào mỗi bên để kẹp belt (cách mình làm).

hoặc

2 heat insert ren M3

2 vít M3x14mm đầu chìm (countersunk) để kẹp belt.

Bearings/Bushings:

3 bushing Igus Drylin

HOẶC

3 bearing LM8UU

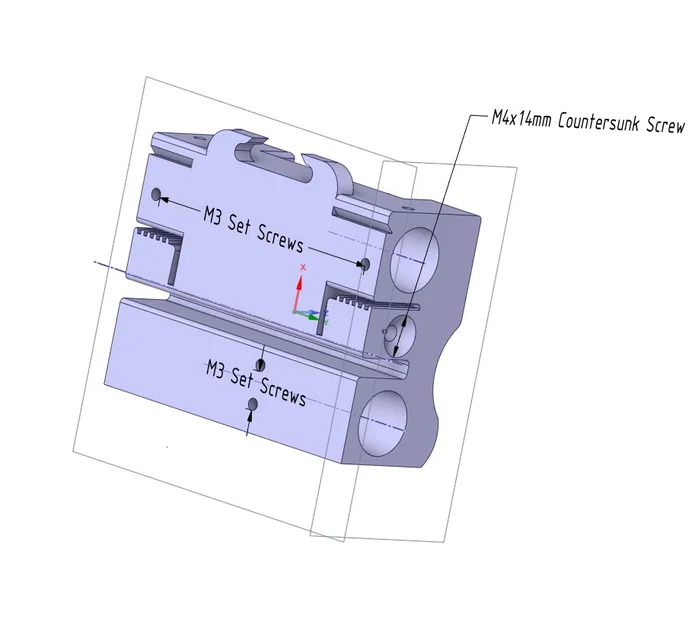

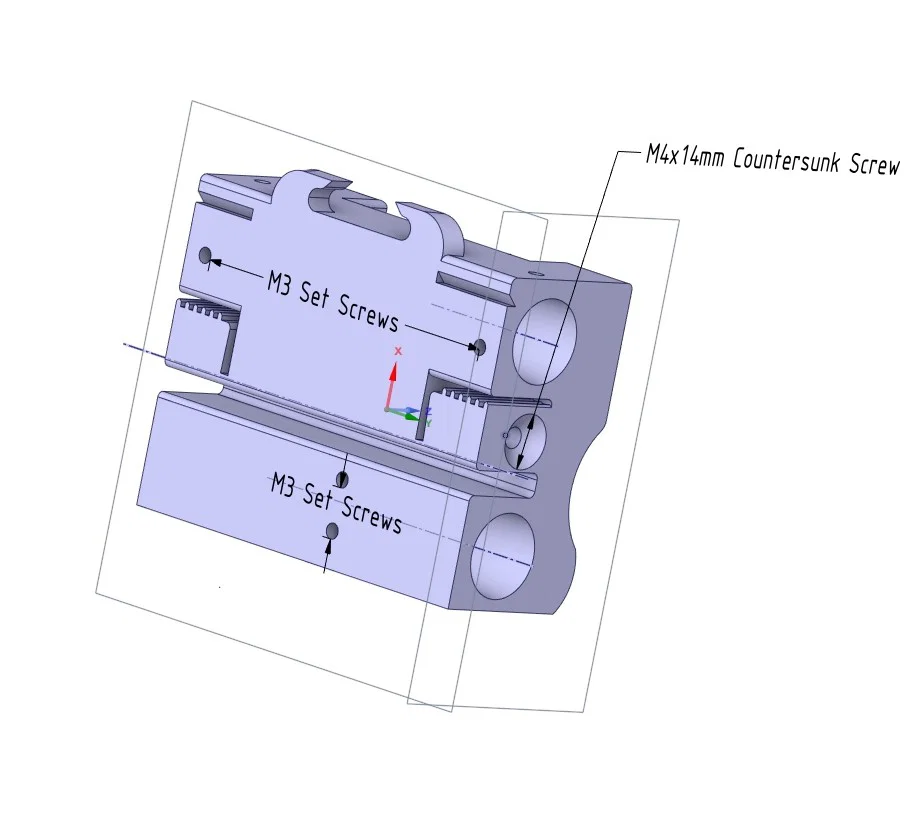

6 vít chặn M3x4mm (set/grub screws) nếu bạn muốn/cần tạo lực ép lên bushing Drylin hoặc muốn gia cố thêm cho bushing hoặc bearing. Lỗ nằm thẳng hàng với các rãnh giữ (retention channels) trên bề mặt ngoài của cả hai lựa chọn. Có 3 lỗ cho bushing phía dưới. Bạn có thể dùng 2 lỗ tùy ý (hoặc cả 3).

Test Prints:

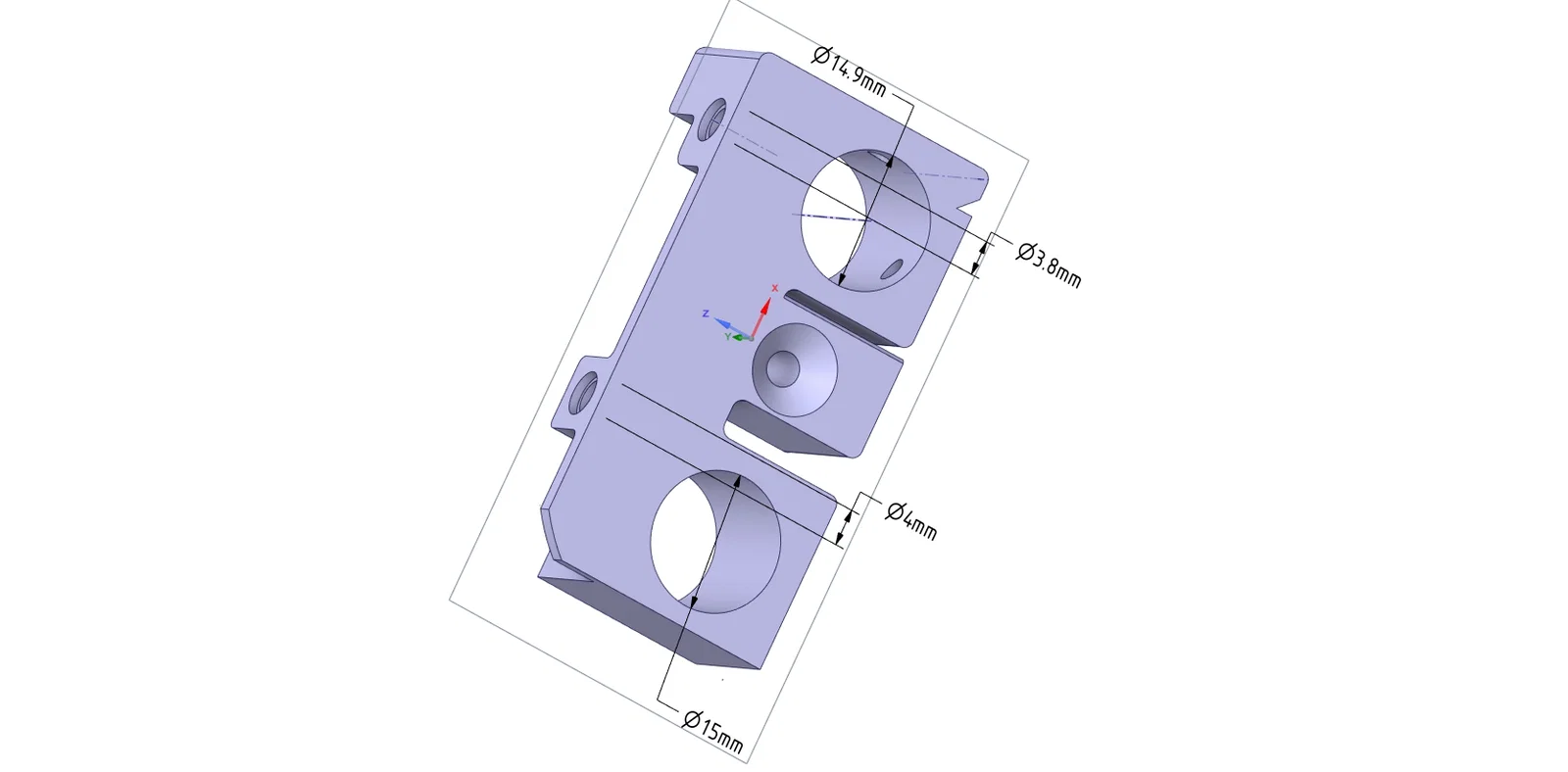

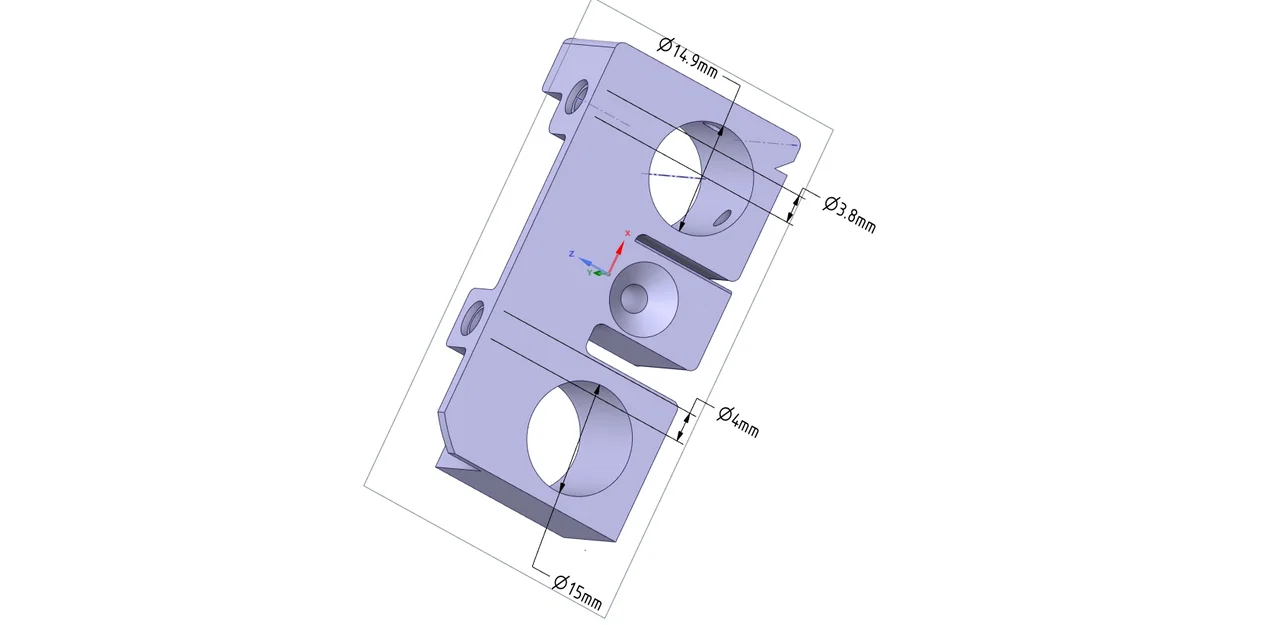

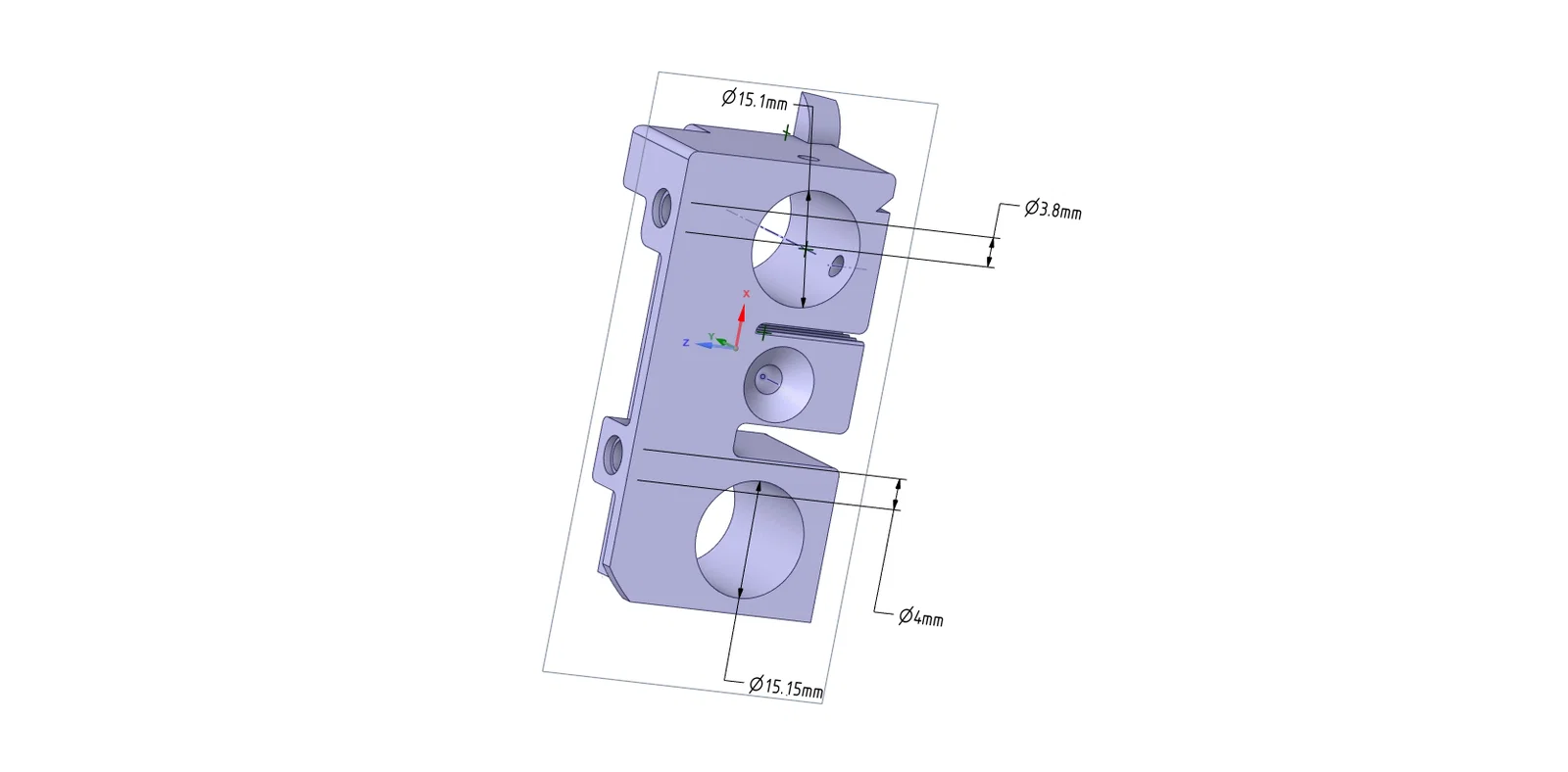

Có các mẫu test print để bạn chạy thử nhằm xác định model nào hợp nhất với máy của bạn. Hình phía trên tương ứng với kích thước test print để bạn đo trước khi quyết định in bản chính.

Model 15mm là bản chính, nếu bạn biết máy mình đã dial-in chuẩn. Nếu máy bạn hay in ra bị thiếu kích thước (undersized), hãy in test file lớn hơn. Nếu bạn cần một test file chỉnh riêng, nhắn mình, mình có thể làm STL cho bạn.

Thông số in (Printing parameters):

• Filament chịu nhiệt (PETG, ABS, v.v.) — mình dùng ABS
• Layer height 0.2mm, nozzle 0.4mm
• 3 walls với alternate extra wall hoặc lên tới 5 perimeter walls
• Thứ tự in: inside to outside
• Infill 30–50% (mình dùng grid)
• SUPPORTS: overhang 77 độ, 2 walls, infill 15%, concentric infill

Hướng dẫn (Instructions):

Nếu cần thì xem lại các hình sơ đồ phía trên.

1. Chạy test print. Nếu máy bạn đã được calibrate và bạn biết nó rất chính xác, bạn có thể in bản 15mm, nhưng mình vẫn khuyên chạy test print trước. Nếu máy bạn hay in thiếu size, in test print lớn hơn và ngược lại.
2. In MonoBlock.
3. Ép (press) bearing hoặc bushing vào. Có 2 cái ở trên, 1 cái ở dưới. Bushing dưới chỉ có thể vào từ một phía. Dùng đầu tuýp 9mm sẽ giúp đẩy tới điểm chặn. Nếu bạn phải dùng lực quá mạnh để ép vào, đặc biệt với Drylin, nghĩa là lỗ quá nhỏ. Tốt nhất là cần lực nhẹ tới vừa để đẩy vào.
4. Lắp set screws. Lắp set screw sẽ giúp giữ chặt nếu cần/muốn. Đừng siết quá tay.
5. Test lắp trên trục X đã ráp. Ráp trục X lại và đảm bảo MonoBlock trượt mượt trên các ty linear rods, rồi tháo ra khỏi rods.
6. Từ từ taro bằng tay 2 vít M4. Mỗi bên 1 con, vặn vào lỗ kẹp belt. Khi thấy bắt đầu nặng, vặn ra chút rồi tiếp tục. Hoặc dùng mỏ hàn để cấy heat insert ren M3.
7. Dùng mỏ hàn để cấy 3 heat insert ren M3 ở mặt trước của mount.
8. Lắp cụm extruder bằng một trong các cách: 3 vít M3x8mm countersunk; hoặc reinforcement clip + 3 vít M3x10 socket cap; hoặc thử clip với 3 vít M4x10 không cần insert.
9. Ráp lại trục X và lắp belt. Siết 2 vít M4 xuống để kẹp belt.
10. Test, cân (Level), và in thôi!

Nếu bạn nhắn mình cần size khác, mình có thể upload một file .stl đã chỉnh riêng cho bạn.

Sovol support thì dễ thương nhưng chậm, mà mấy món này lại không dễ kiếm. Tệ hơn nữa… nó không đáng tin. Nếu đồ của bạn còn ổn, mình khuyên in sẵn một cái ngay bây giờ để phòng trước.

Nếu bạn từng bị bể những chỗ khác, mình có các món repair parts SV06 khác trên trang của mình. Mỗi chi tiết mình làm đều được làm lại để thân thiện với in 3D.

Changelog:

10/12/23

Khi load các file .stl vào Prusaslicer, mình thấy 616 lỗi và slicer đã tự sửa. Mình rà lại model và sửa các khu vực bị lỗi. Các điểm lỗi nằm quanh phần relief cho baby breakout board ở phía trên của mặt bắt. Phần recess giờ không còn chamfer nữa.

Prusaslicer giờ báo 0 lỗi.

Mình cũng chỉnh lại vị trí lỗ vít extruder phía dưới cho đúng 90 độ so với lỗ phía trên. Bản gốc là 89.6 độ.
