Case Orange Pi 5 Pro

Thiết kế này là bản nâng cấp từ các mẫu case trước đây của mình cho OPi 5, bắt đầu với các tính năng:

• nâng máy lên khỏi “bãi vụn” trên bàn làm việc của mình
• giúp cổng nguồn, thẻ SD và các cổng USB dễ thao tác hơn

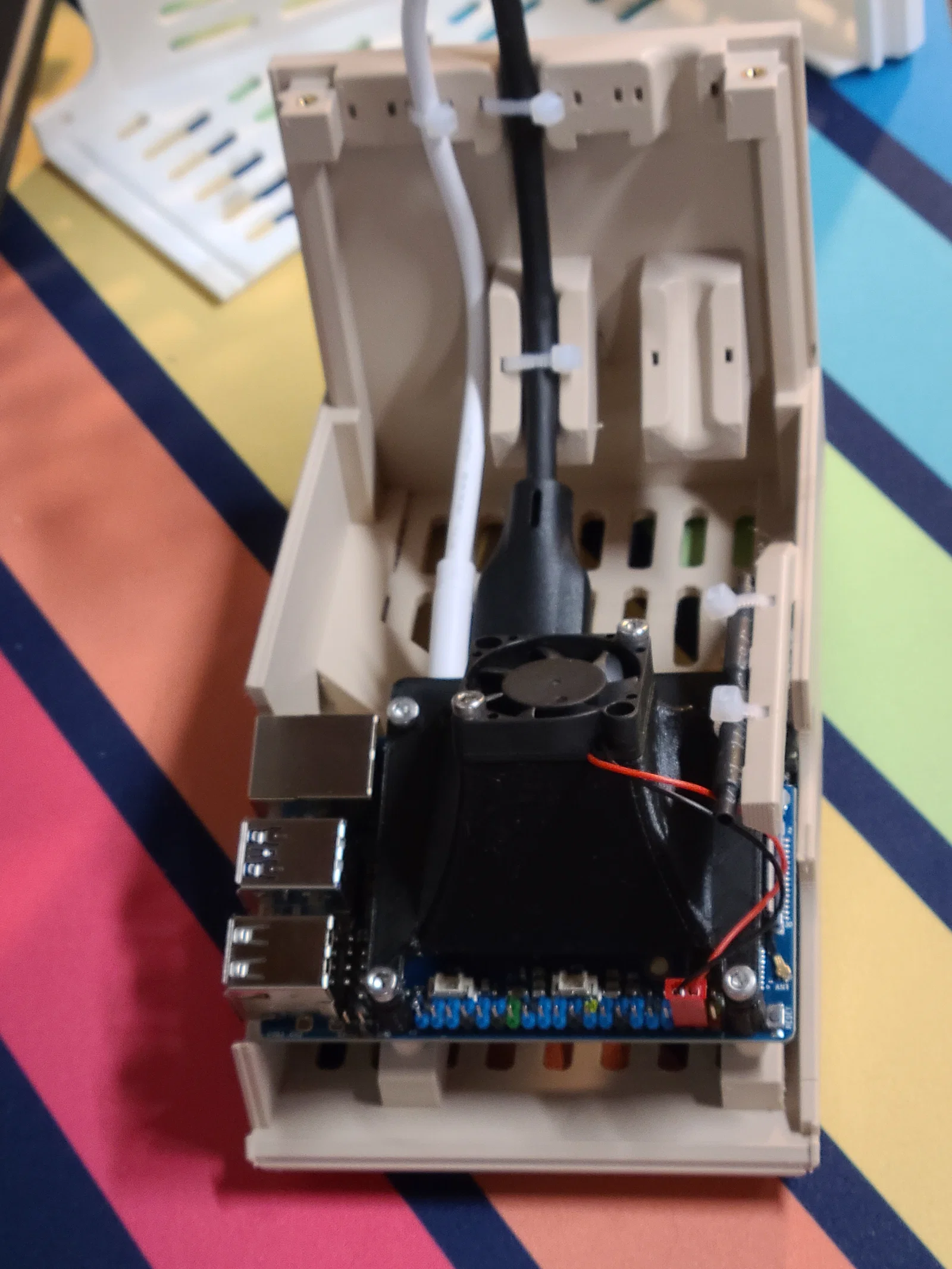

• bảo vệ SBC khỏi hư hại nhờ có khoảng hở giữa case và board, vừa tăng thêm diện tích bề mặt để thoáng gió, vừa cố định dây HDMI và dây nguồn tách khỏi board để bảo vệ các đầu connector

Thiết kế này bổ sung:

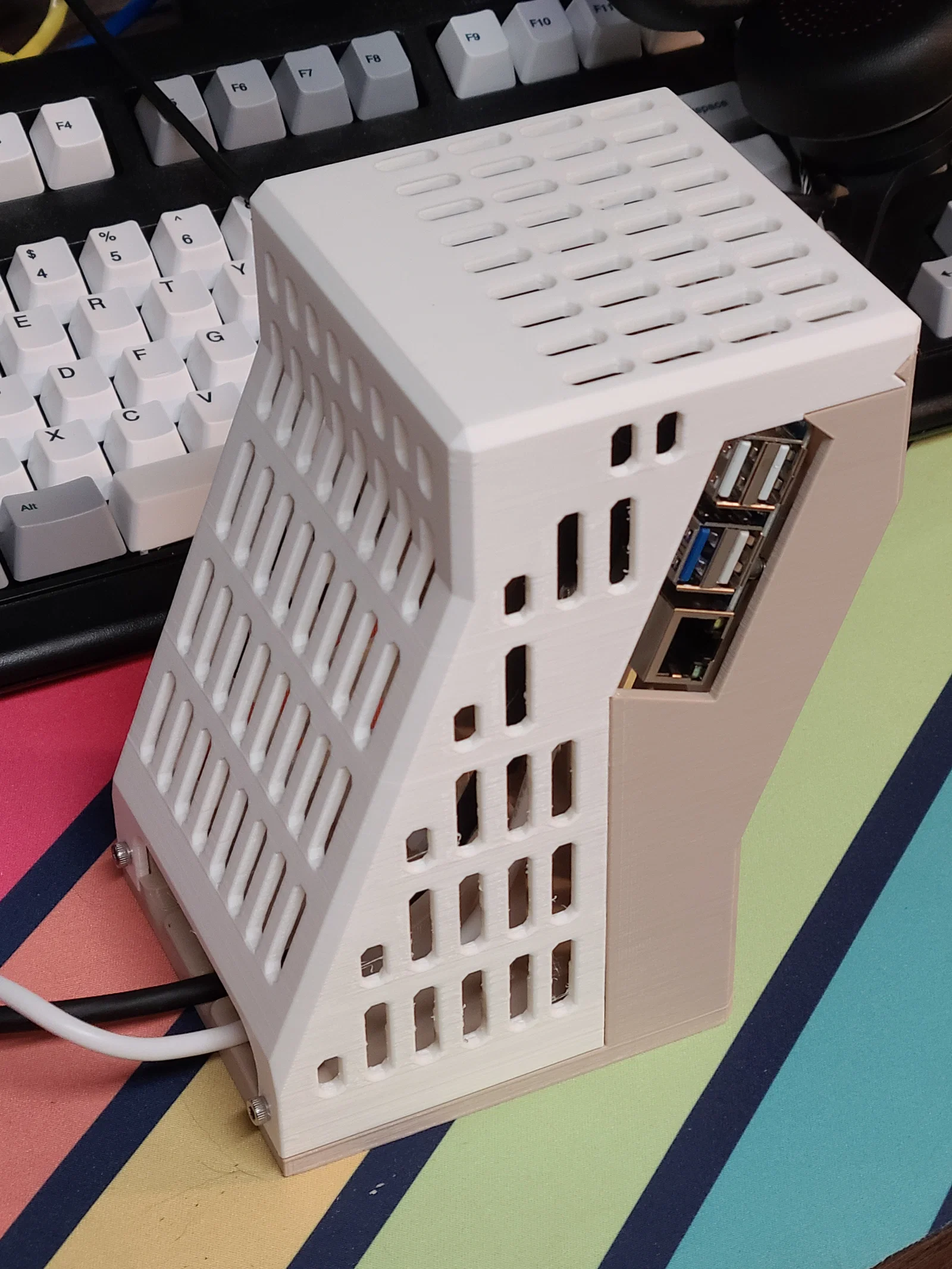

• giảm thể tích bằng cách vát dốc mặt trước và mặt sau, để chiếm ít chỗ hơn trên bàn
• nắp trượt ngang, nên không cần bắt vít ngay cả khi nhấc lên, và tháo ra cũng rất dễ
• phần gá/quai đỡ quạt có thể dùng cả khi có và khi không có heat sink

Mình thiết kế mẫu này trên bản dev của FreeCAD, và không thể chi tiết đúng như ý muốn, nên có thể đây vẫn đang là bản work in progress. Mình không tìm ra cách dựng fan shroud trong FreeCAD, nên phần đó được dựng bằng Fusion 360, vì vậy license là non-commercial. Cập nhật 15/07/2024 - bản dev mới nhất có vẻ khá ổn định, nên mình đã upload model để ai cần thì có thể chỉnh sửa.

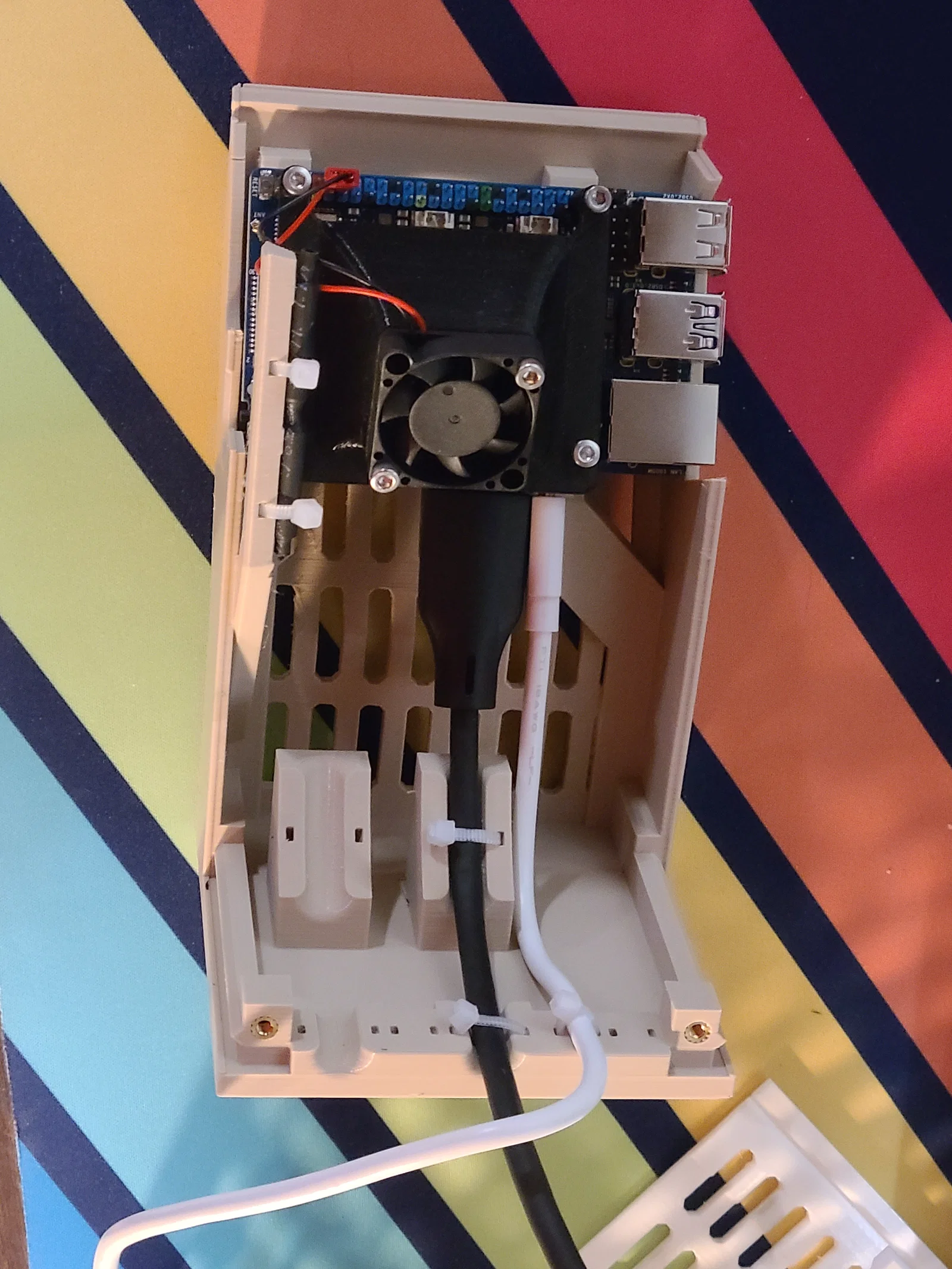

Nắp được cố định bằng (2) vít M3x8 vào (2) heat set threaded inserts.

Mình thấy là khi không gắn heat sink thì nhiệt độ CPU lên tới 80 C, còn sau khi gắn heat sink thì xuống khoảng 70 C.
