GEPRC MK5D (Mark5) - Mount GPS M10 cho DJI O3 / ELRS
Bản holder MK5D được chỉnh sửa để gắn GPS M10 nhẹ và chắc, vẫn dùng được vị trí gắn anten zin cho ELRS và DJI O3. Kẹp chặt module, không che LED, đủ cao tránh chạm đất, in STL không cần support.
Mô tả
Mình muốn gắn module GPS HLGRC M100-5883 gen 10 lên sườn GEPRC MK5D (bản Deadcat). Mình tìm hoài mà không thấy mount nào tận dụng được các vị trí gắn anten zin, để lắp anten ELRS và anten DJI O3 cho gọn và dễ. Nên mình tự làm một bản của riêng mình.

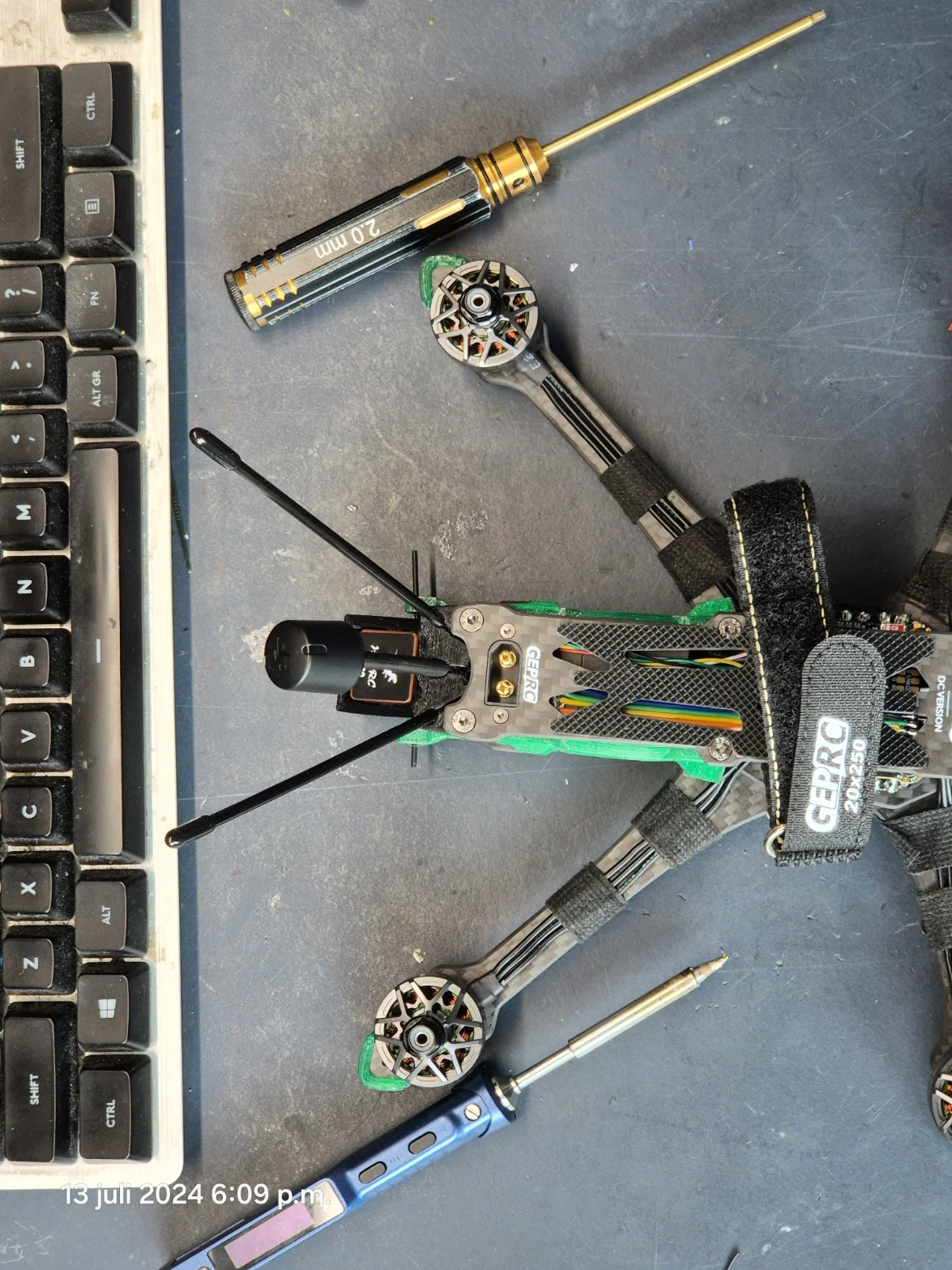

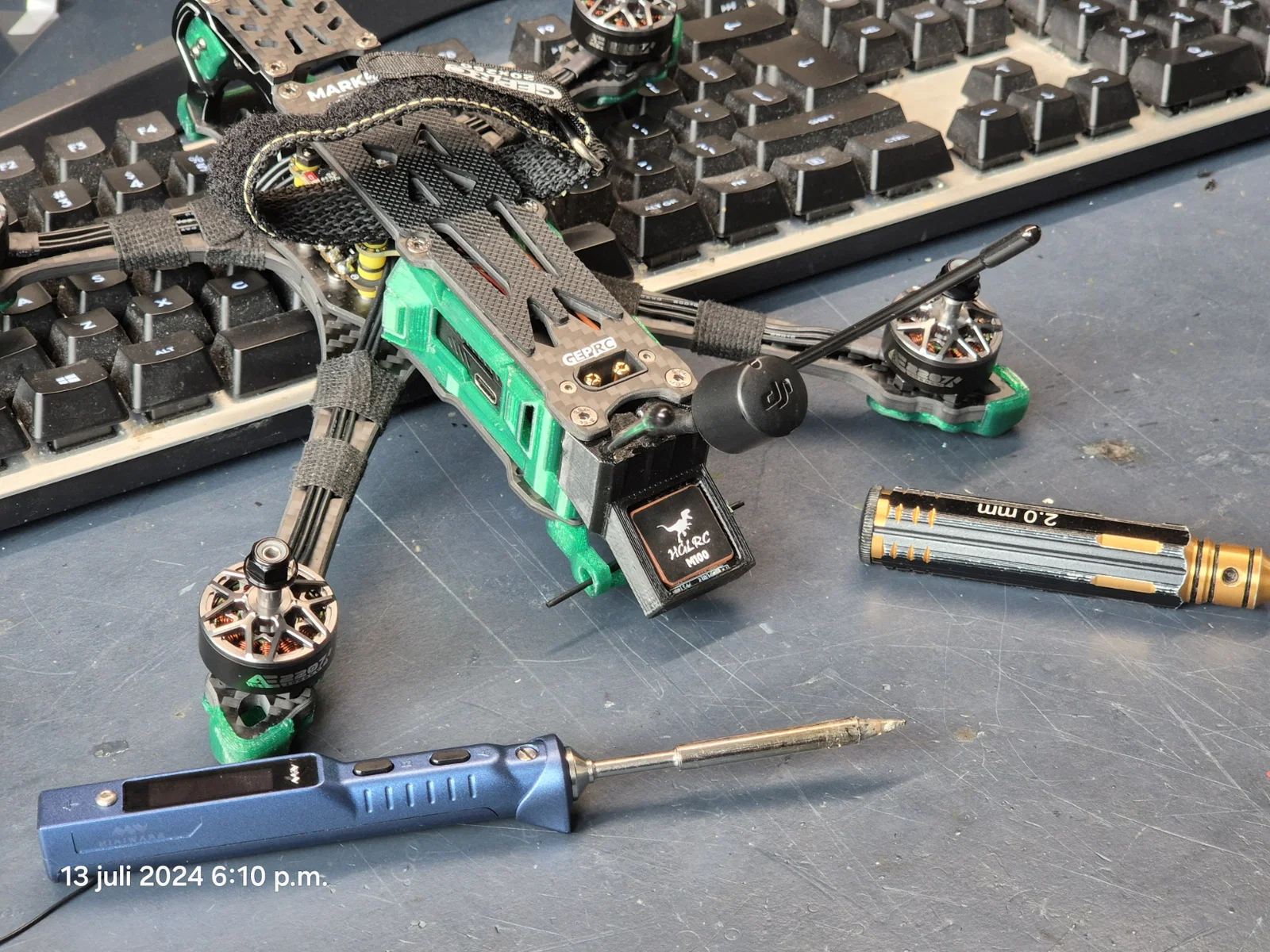

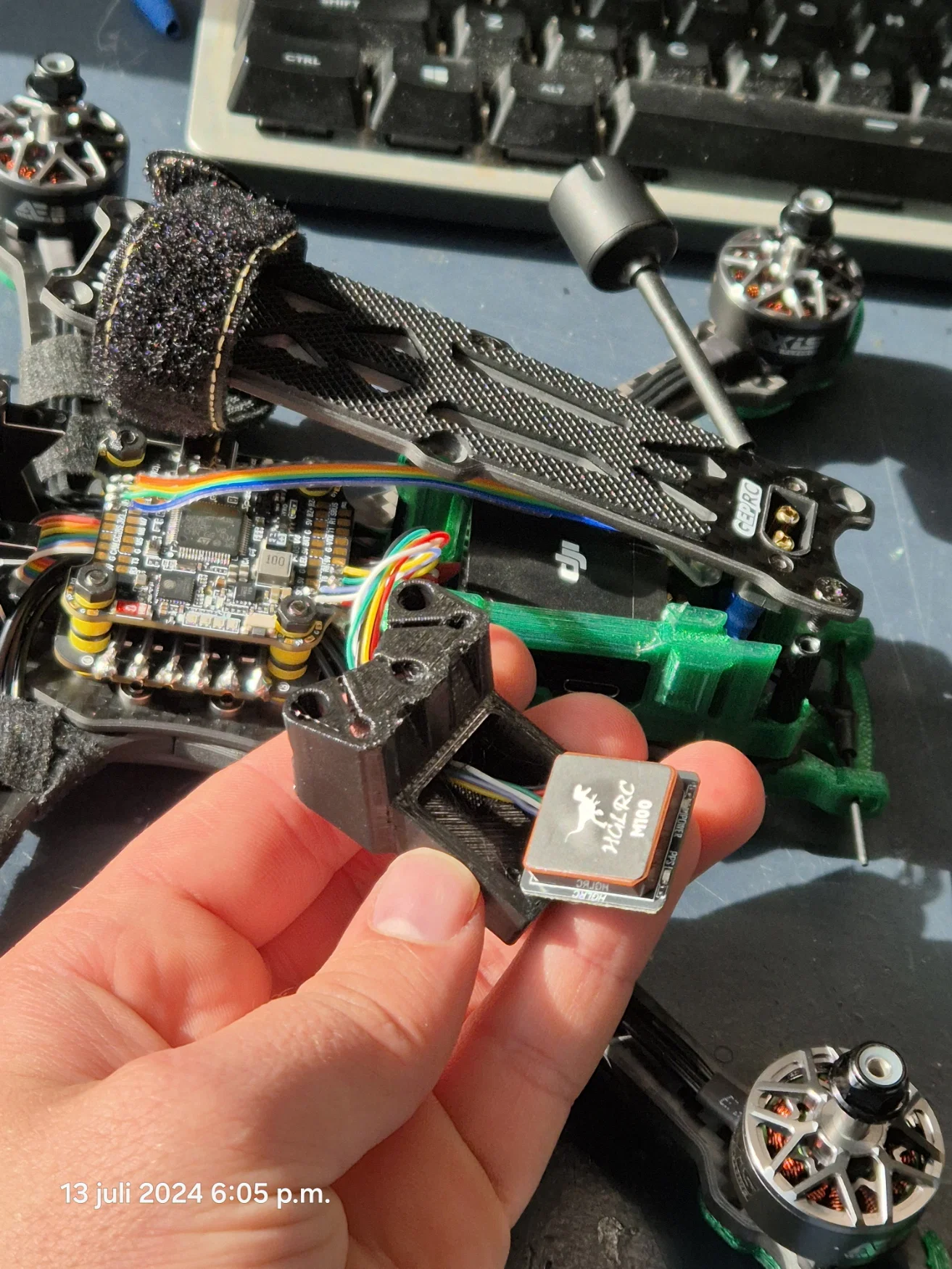

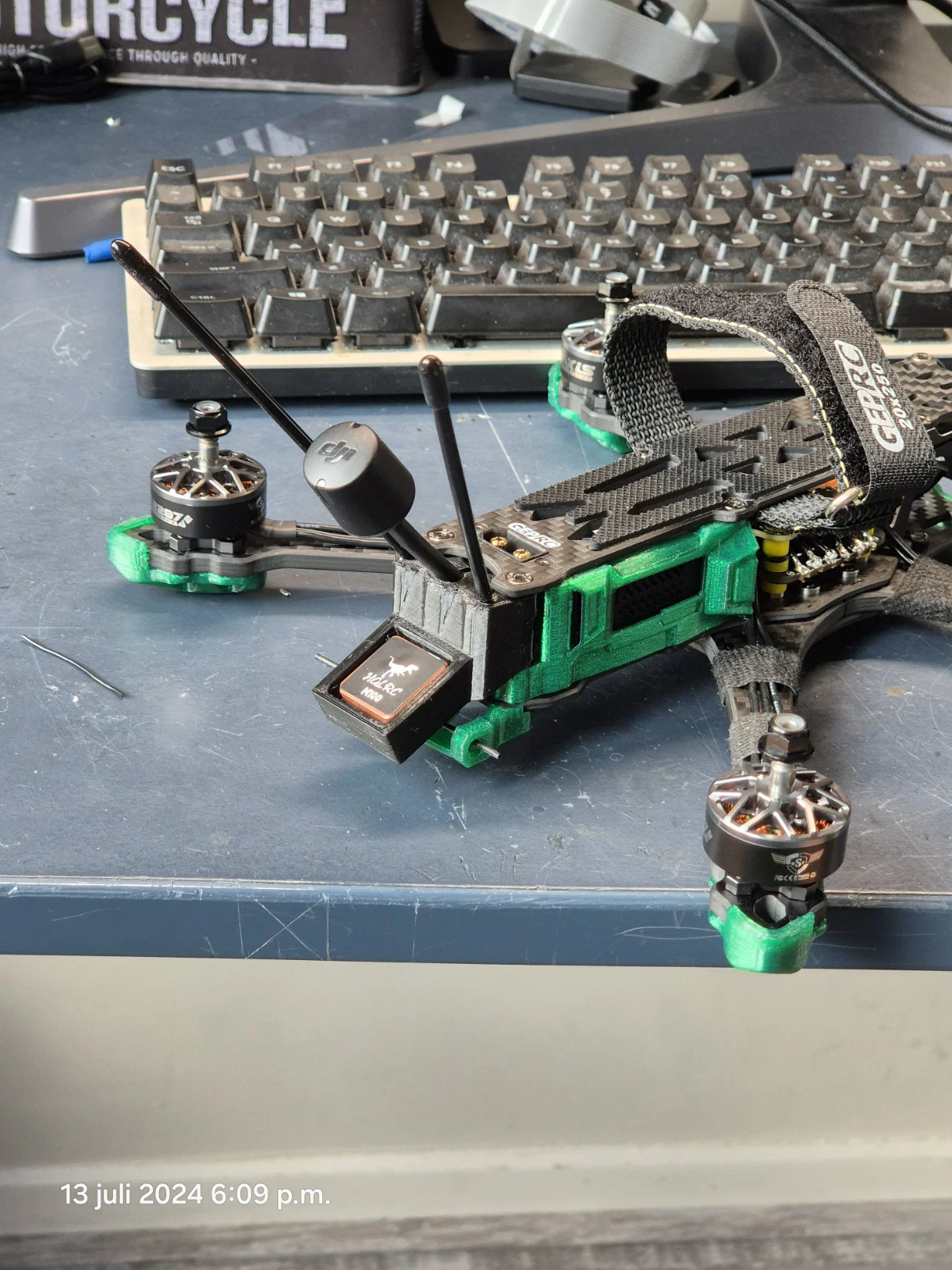

Mount này bắt vào frame y hệt như bản zin (dùng 2 trụ standoff phía sau) và kẹp module rất chắc, đồng thời vẫn thấy rõ toàn bộ đèn LED. Nó cũng đủ cao để khi quad đặt phẳng thì GPS không chạm đất.
Anten dạng chữ T có thể gắn phía dưới giá GPS bằng mount TPU zin, hoặc bạn có thể dùng kiểu anten hướng lên trong mount này (nói thiệt là mình chỉ đặt ống rỗng cho đẹp kiểu dáng). Anten DJI O3 sẽ gắn ở giữa.
Mẫu này in dễ, không cần support, và tiết kiệm khá nhiều vật liệu nhờ cách định hướng/thiết kế một số chi tiết.
