Giá đỡ camera Logitech C270 cho khung Prusa MK3S(+) và Bear

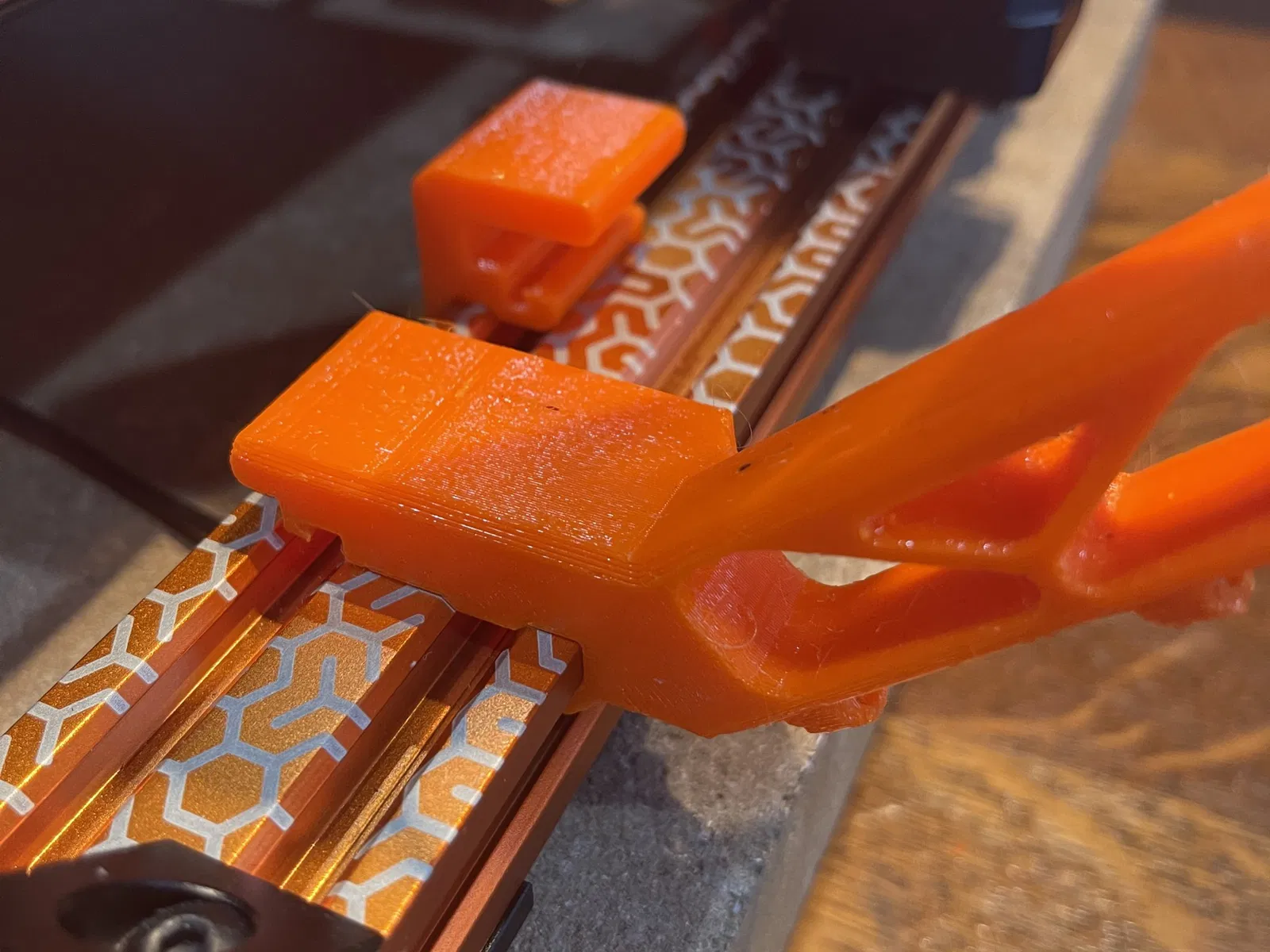

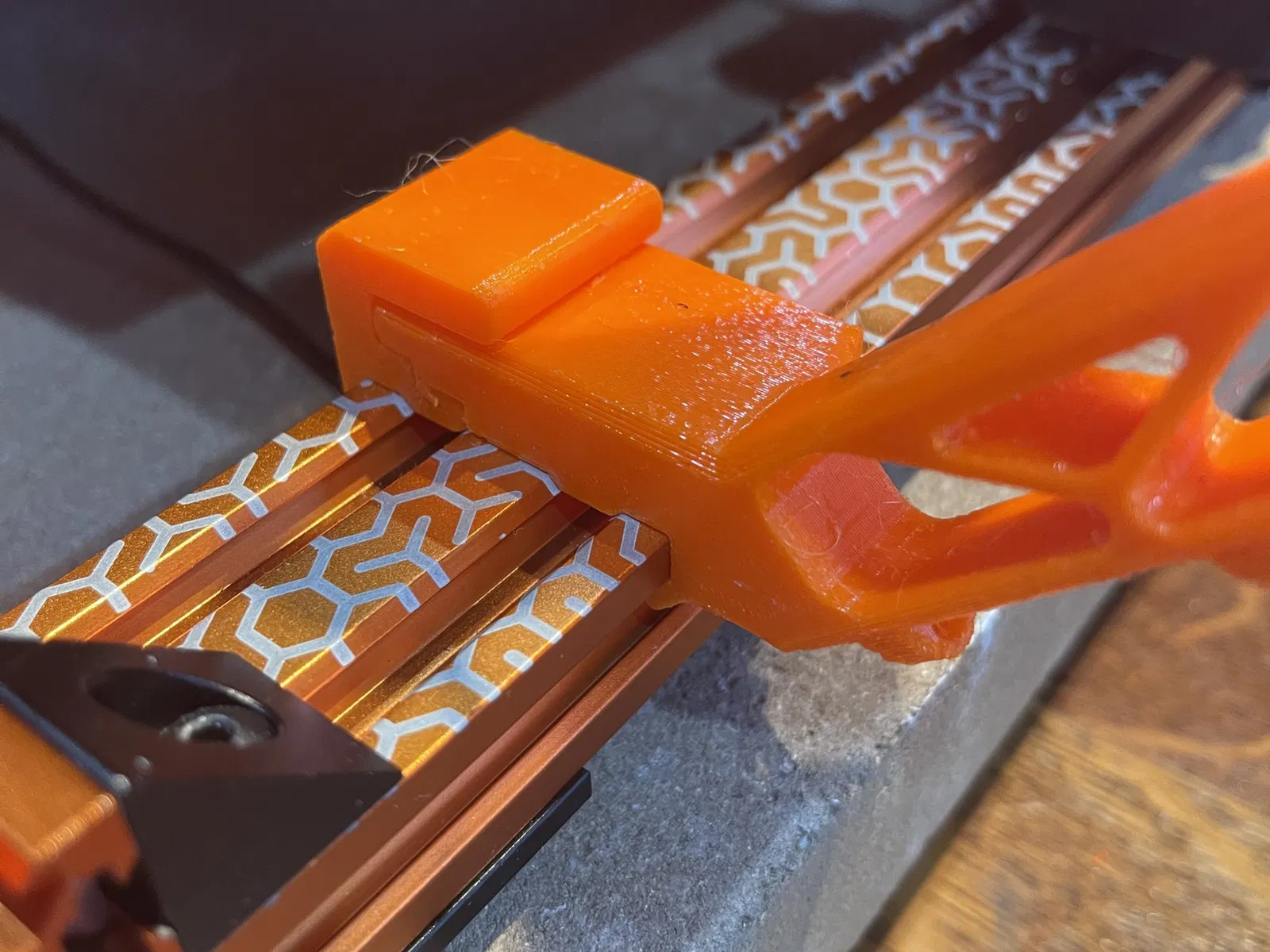

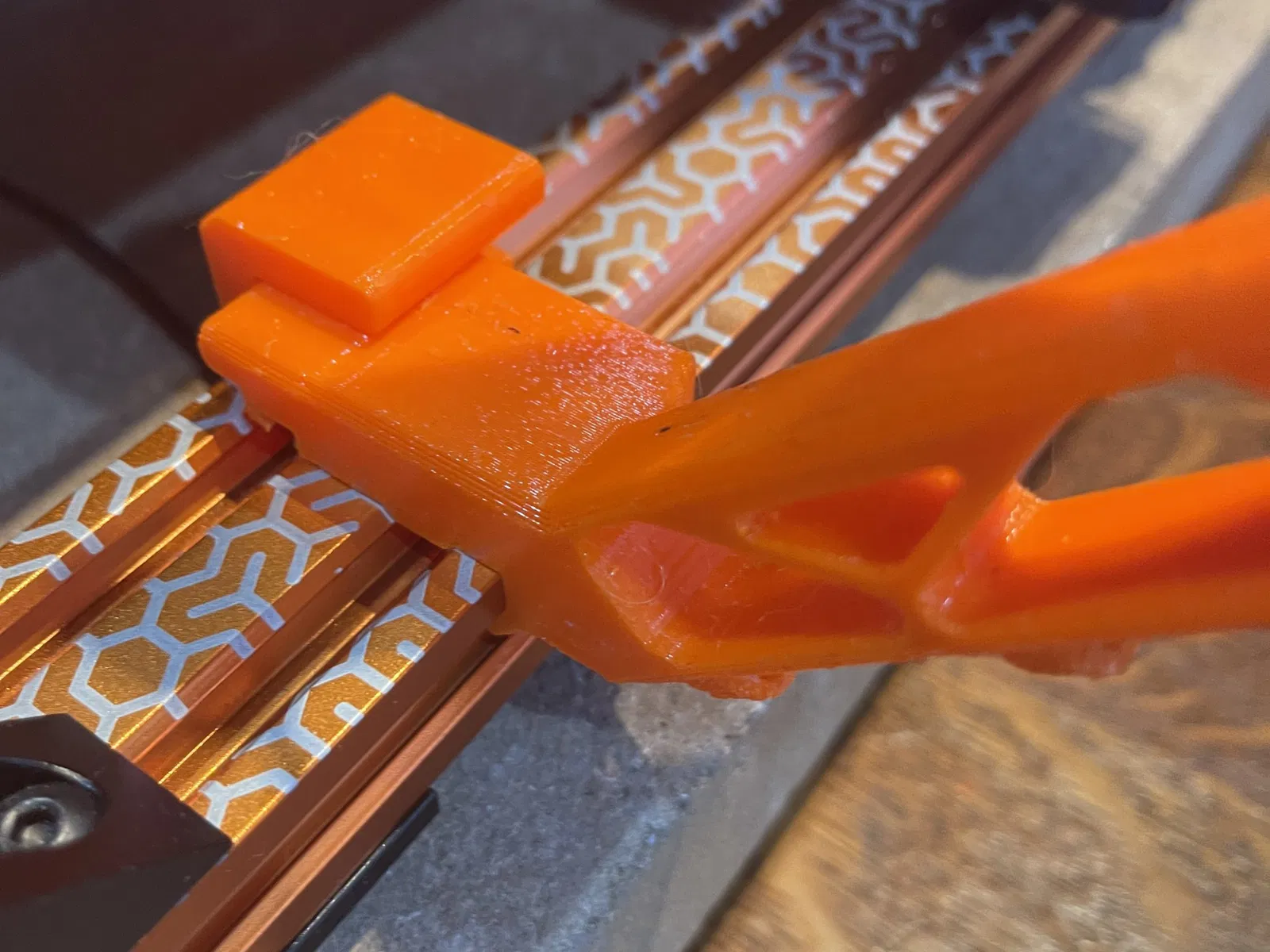

Các phần Cánh tay và Giá đỡ trượt vào nhau sau khi kẹp chúng vào các thanh kéo dài. Xem hình ảnh.

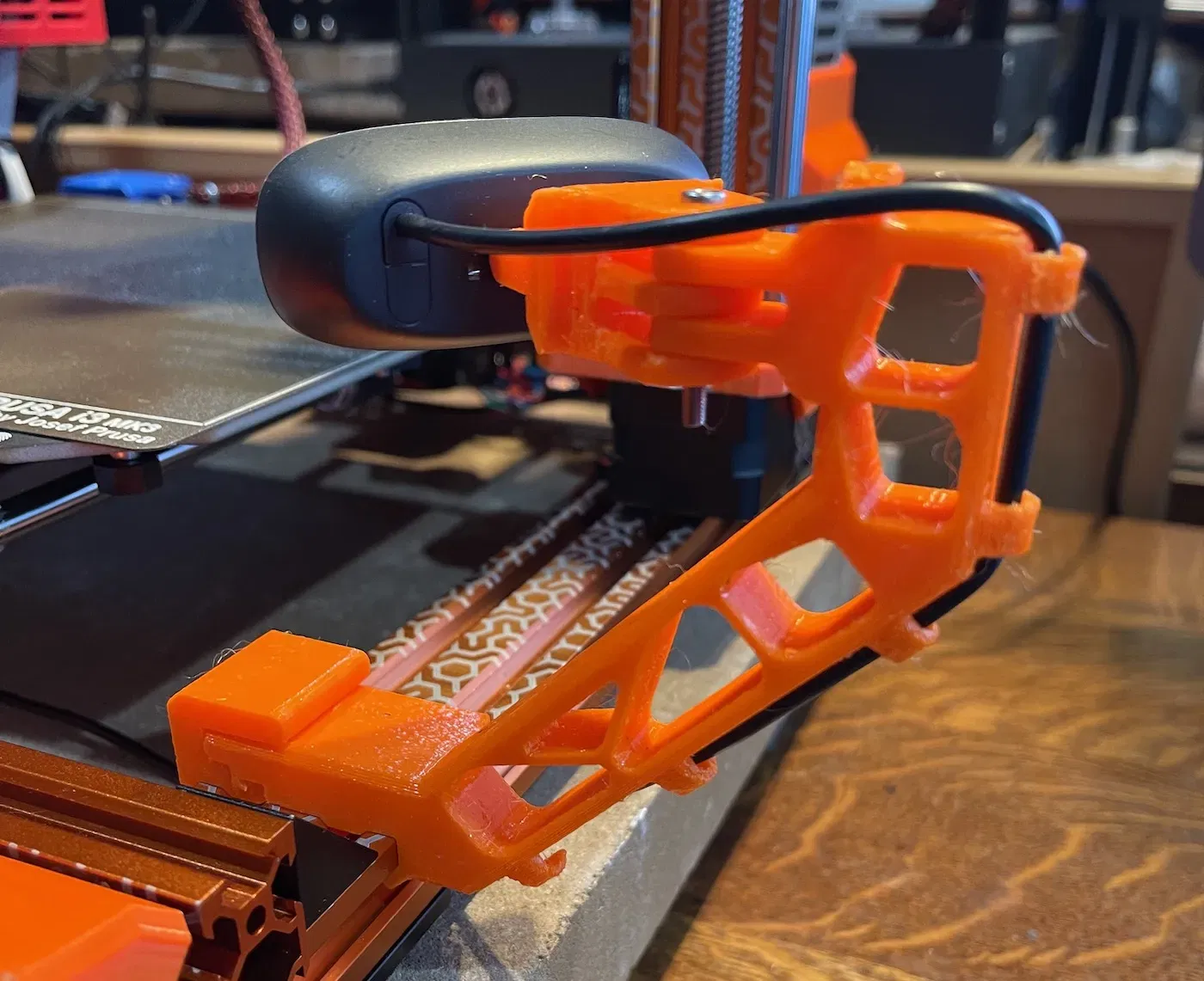

Giá đỡ camera C270 có thể nghiêng và xoay để cung cấp kiểm soát hoàn toàn về vị trí của camera.

Tôi đã cung cấp 6 vị trí lắp giá đỡ camera khác nhau cho khung Prusa MK3(S/+) và Bear. Có ba độ cao (Thấp, Trung bình, & Cao) và hai độ dài (Gần & Xa).

Nếu bạn thích thiết kế của tôi, hãy xem xét việc hỗ trợ tôi trên Patreon: https://www.patreon.com/MediaMan3D

Ngắn-Gần (SC):
C270 Camera - Prusa MK3 Arm-SC.stl
C270 Camera - Prusa Bear Arm-SC.stl

Trung bình-Gần (MC):
C270 Camera - Prusa MK3 Arm-SC.stl
C270 Camera - Prusa Bear Arm-SC.stl

Cao-Gần (TC):
C270 Camera - Prusa MK3 Arm-TC.stl
C270 Camera - Prusa Bear Arm-TC.stl

Ngắn-Xa (SF):
C270 Camera - Prusa MK3 Arm-SF.stl
C270 Camera - Prusa Bear Arm-SF.stl

Trung bình-Xa (MF):
C270 Camera - Prusa MK3 Arm-MF.stl
C270 Camera - Prusa Bear Arm-MF.stl

Cao-Xa (TF):
C270 Camera - Prusa MK3 Arm-TF.stl
C270 Camera - Prusa Bear Arm-TF.stl

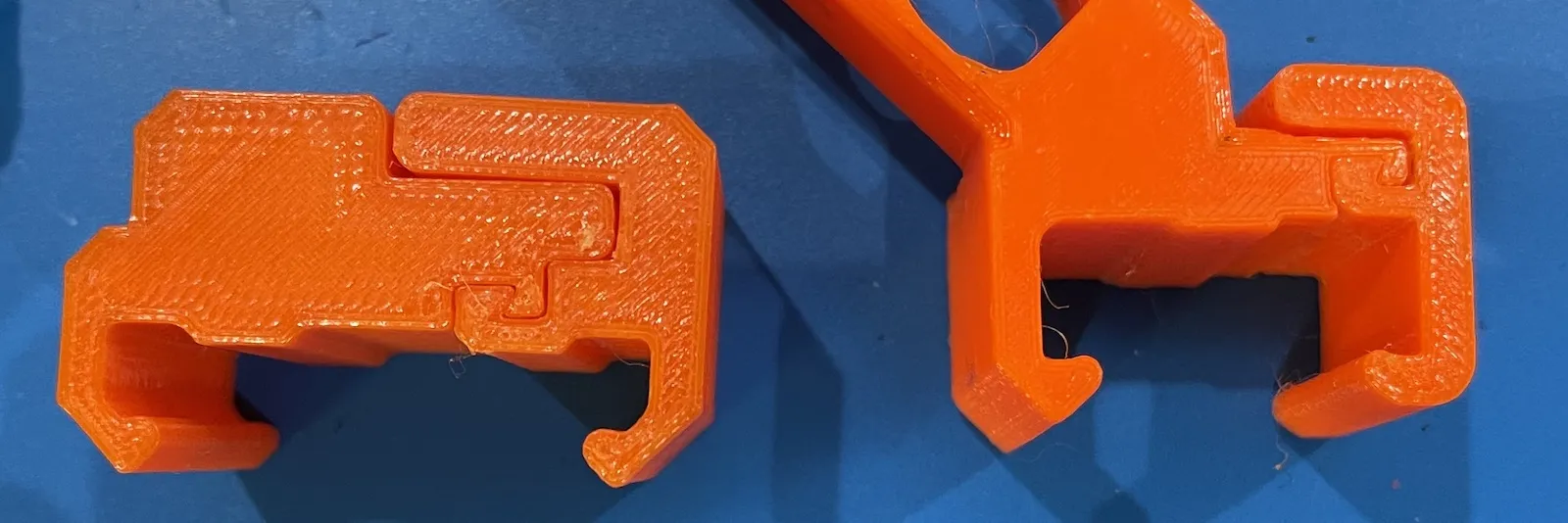

Có hai giá đỡ giữ, một cái nhỏ, một cái lớn cho các phần giá đỡ camera để giữ camera vào giá đỡ và cánh tay vào khung máy in.

Giá đỡ nhỏ được sử dụng với các cánh tay Prusa MK3. Giá đỡ lớn được sử dụng với các cánh tay Prusa Bear.

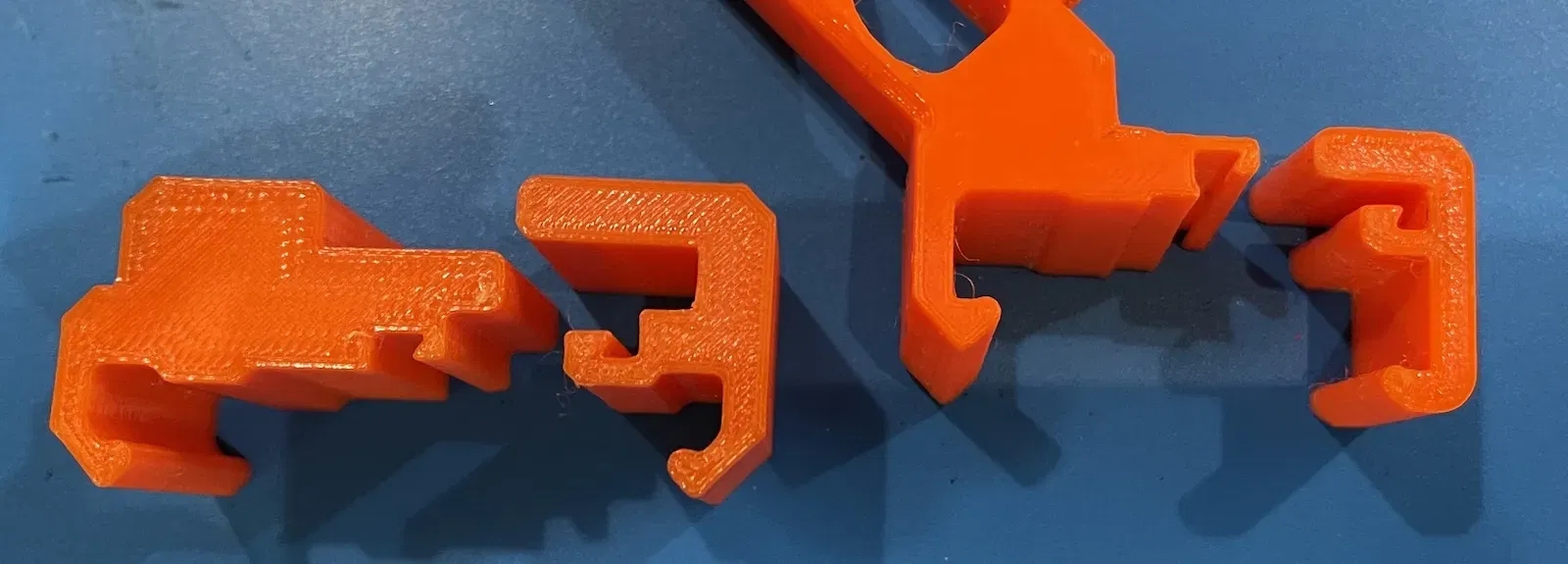

Hình ảnh được thêm vào để cho thấy cách chúng kết hợp với nhau để quấn quanh các khung.

Giá đỡ Camera sử dụng một vít M3 x 20mm (không cần đai ốc) để gắn vào Cánh tay và một vít M3 x 25mm để gắn camera (không cần đai ốc).
