Bệ Đế Cúp Nhỏ Kèm Bảng Tên Tùy Chỉnh

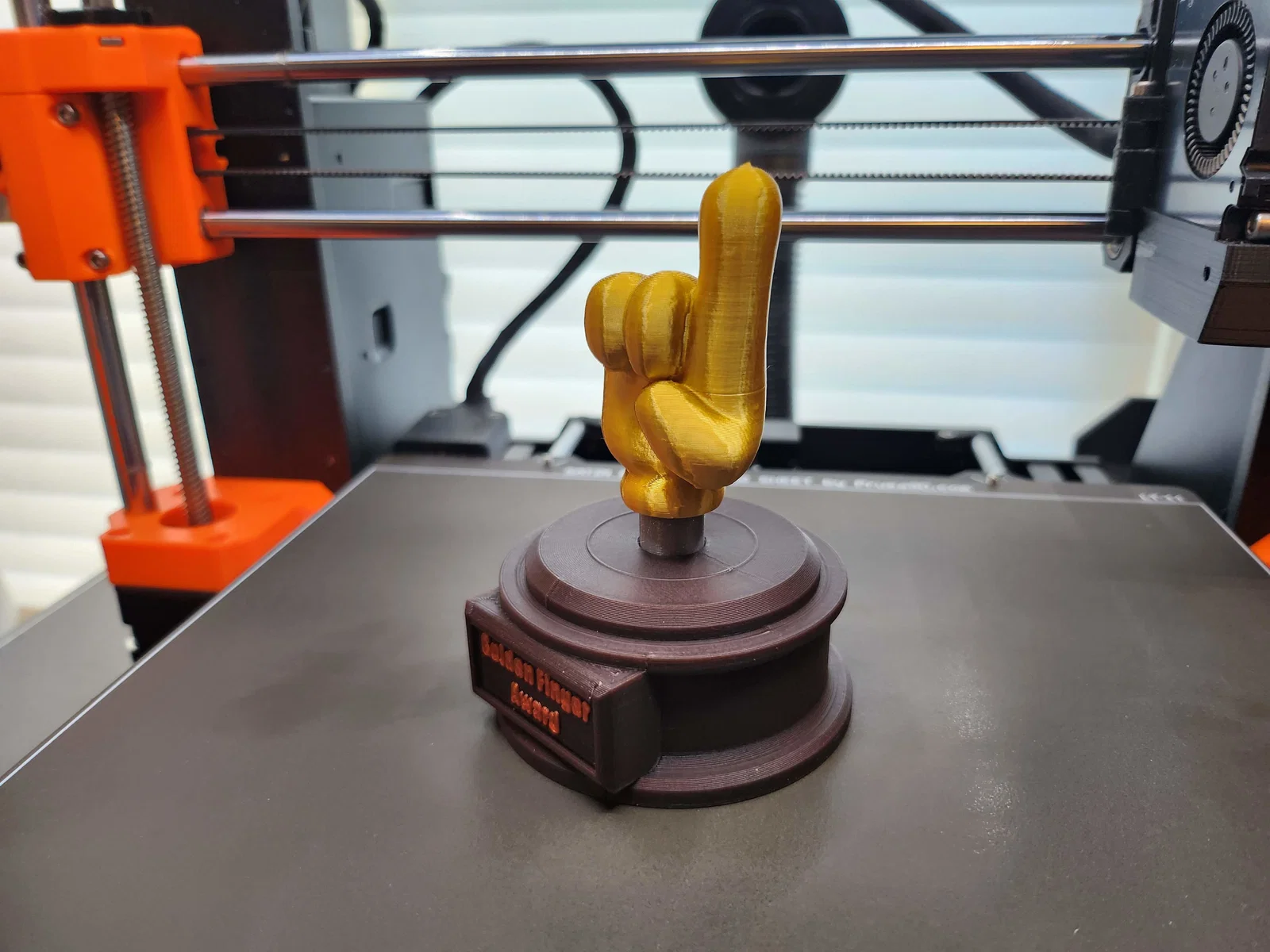

Mình đang làm một cái cúp “cho vui” tặng đồng nghiệp và cần một cái đế cho nó. Tìm hoài không thấy cái nào hợp ý, nên mình làm nhanh thiết kế này để dùng cho đúng nhu cầu.

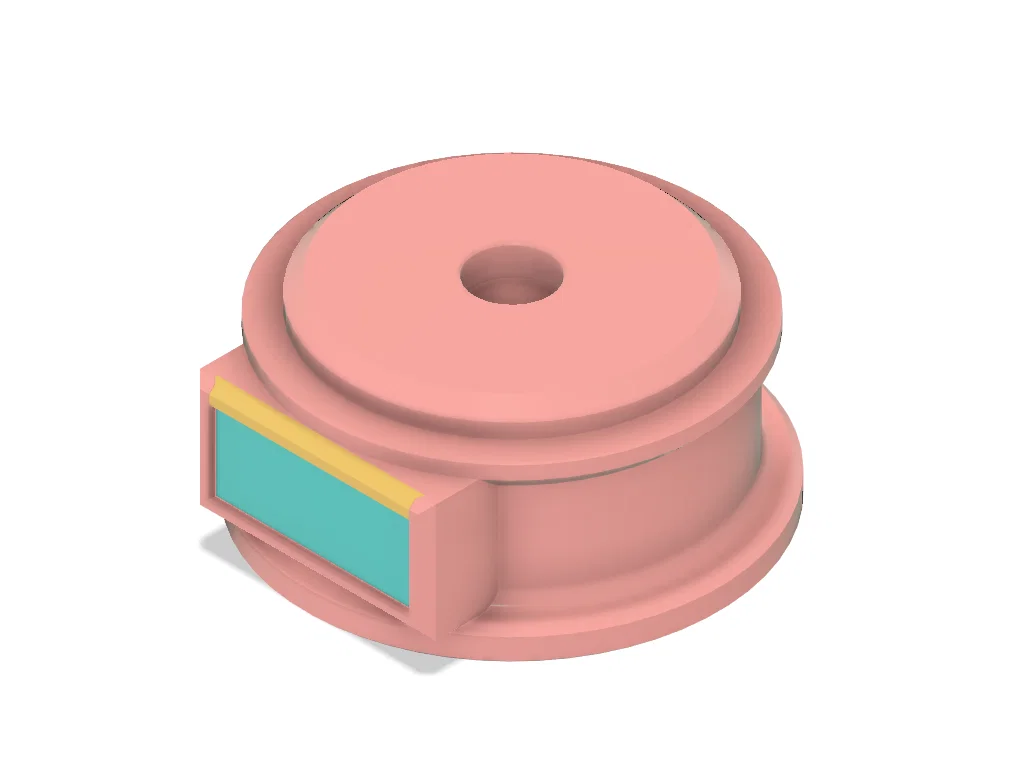

Phần bệ gồm 3 thành phần….

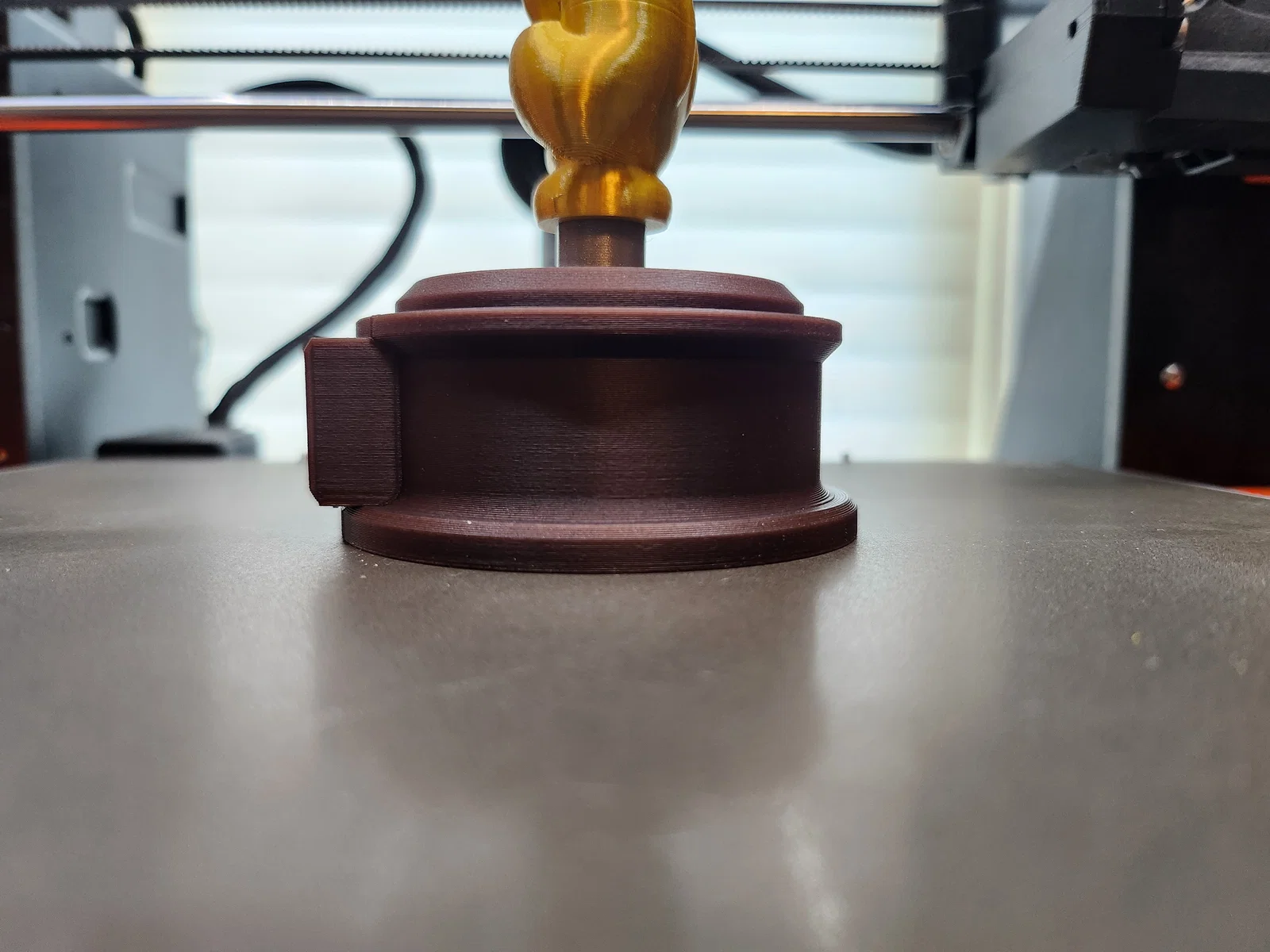

Base (Đế) đường kính 70mm và có một lỗ trên mặt trên đường kính 12.5mm, sâu 5mm để gắn trụ lắp (mounting post), hoặc làm điểm neo cho bất kỳ thứ gì bạn muốn đặt lên trên.

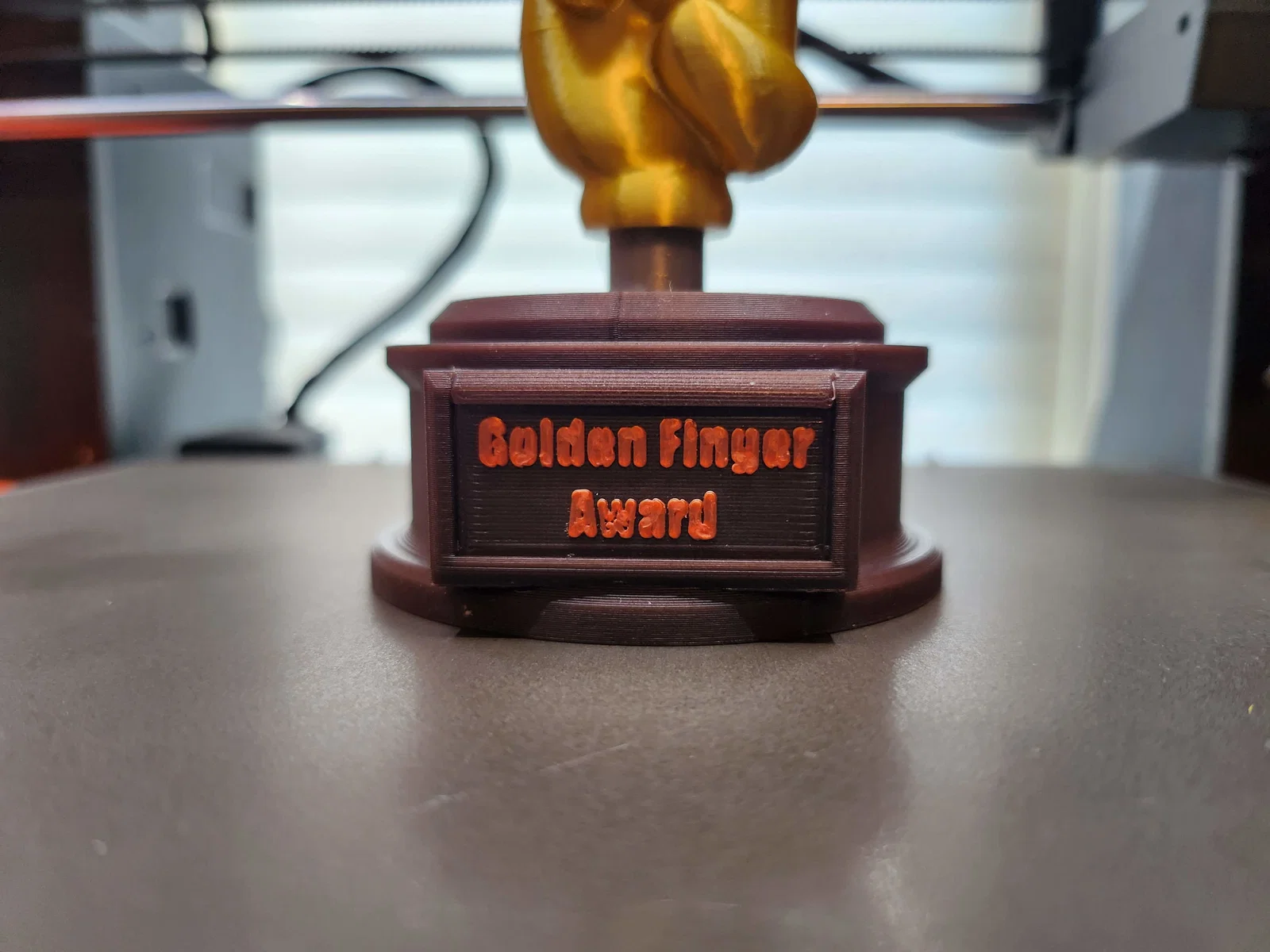

Nameplate (Bảng tên) có vùng sử dụng khoảng 14x34mm để đặt chữ hoặc đồ họa bằng tính năng thêm text hoặc file svg của Prusa Slicer. Sau đó bạn có thể dùng đổi filament theo layer (layer filament change) ở phía trên mức 0.8mm để in phần chữ bằng màu khác ở trên. Bảng tên sẽ trượt vào khung (frame) trong phần đế từ phía trên xuống.

Cuối cùng là Frame Top (Nắp khung) để đóng phần khung trước ở đế và giữ bảng tên cố định. Ngoài các ngàm (tabs) trượt vào phía trên của khung ra, các phần còn lại được vát/giảm nhẹ để fit chắc hơn.

In thì khá đơn giản, nhưng bạn sẽ cần supports từ build plate cho các góc dưới của khung phía trước. Hỗ trợ kiểu “snug supports” rất hợp cho trường hợp này.

Lắp ráp cũng dễ, nhưng bảng tên và Frame Top có thể sẽ cần chỉnh một chút để đảm bảo fit khít trong khung và đứng yên đúng vị trí. Dùng deburring tool chạy quanh mép bảng tên, và chà nhám nhẹ phần đầu nhọn của các tab giữ Frame Top là thường đủ.

Mọi thứ có thể scale lên xuống “ngon lành”, nên nếu bạn cần đế lớn hơn thì cứ phóng to theo nhu cầu.
