Mount ABL Beacon/Cartographer cho v400

CẬP NHẬT 26/01/24: Mình nghĩ cái này cũng sẽ tương thích hoàn toàn với cảm biến Cartographer nữa. Sẽ cập nhật thêm sau.

CẬP NHẬT 11/01/24: Mình đã chỉnh lại mount một chút để cải thiện chiều cao và độ cứng. Mình cũng sẽ đính kèm config/macro hiện tại của mình. Mọi người cứ thoải mái comment các thay đổi config để cải thiện trải nghiệm cho tất cả. Lưu ý: config/macros của mình chỉ để tham khảo và không nên dùng để thay thế việc tự kiểm tra/cân nhắc của mỗi người. File beacon.py bản RevH có thể sẽ là cập nhật tiếp theo.

Cảm ơn rất nhiều bạn Kazolar đã hỗ trợ về beacon.py, klipper config và macros.

Bạn sẽ cần SSH vào và thay beacon.py mặc định bằng file được đính kèm bên dưới. Bạn chỉ cần áp dụng các thay đổi config/macro phù hợp với máy in của bạn.

Video xem trước

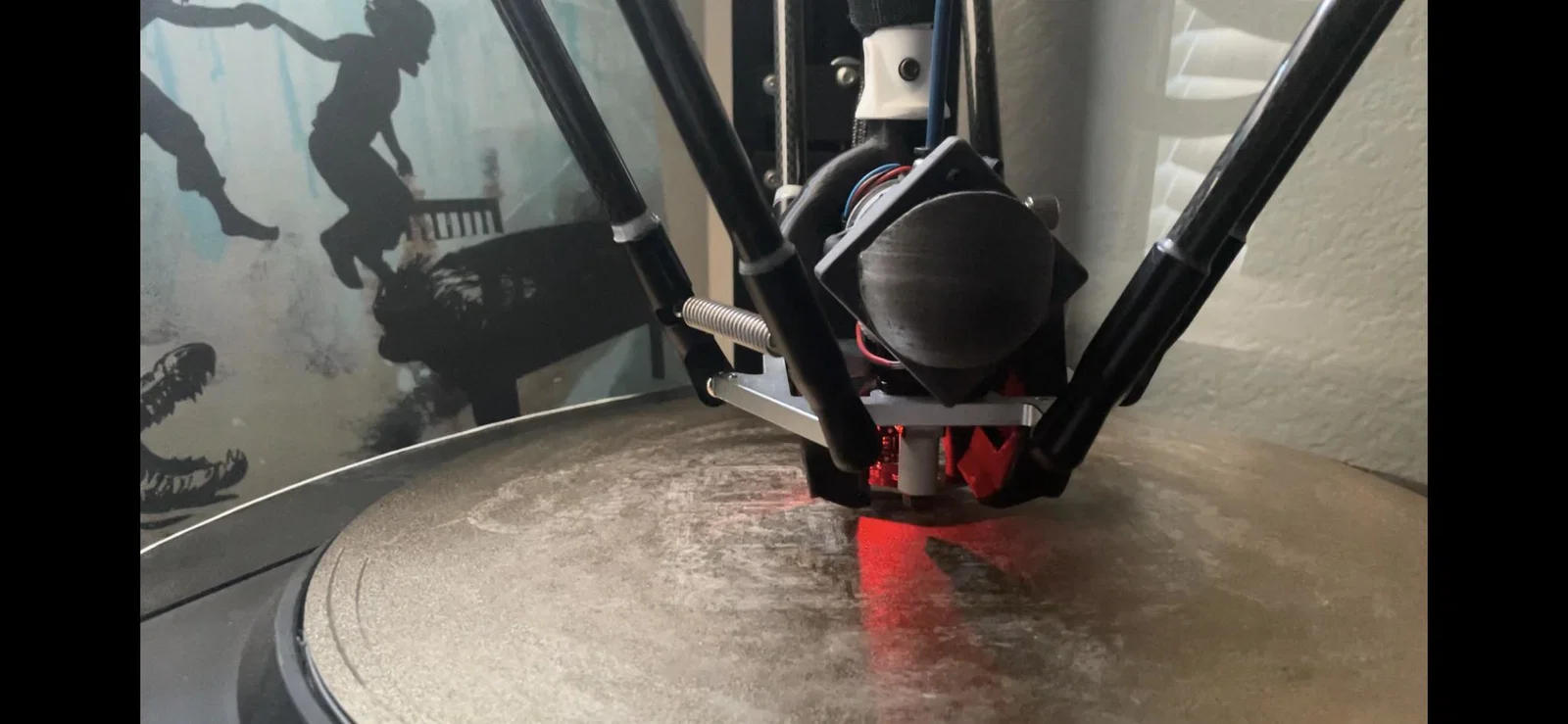

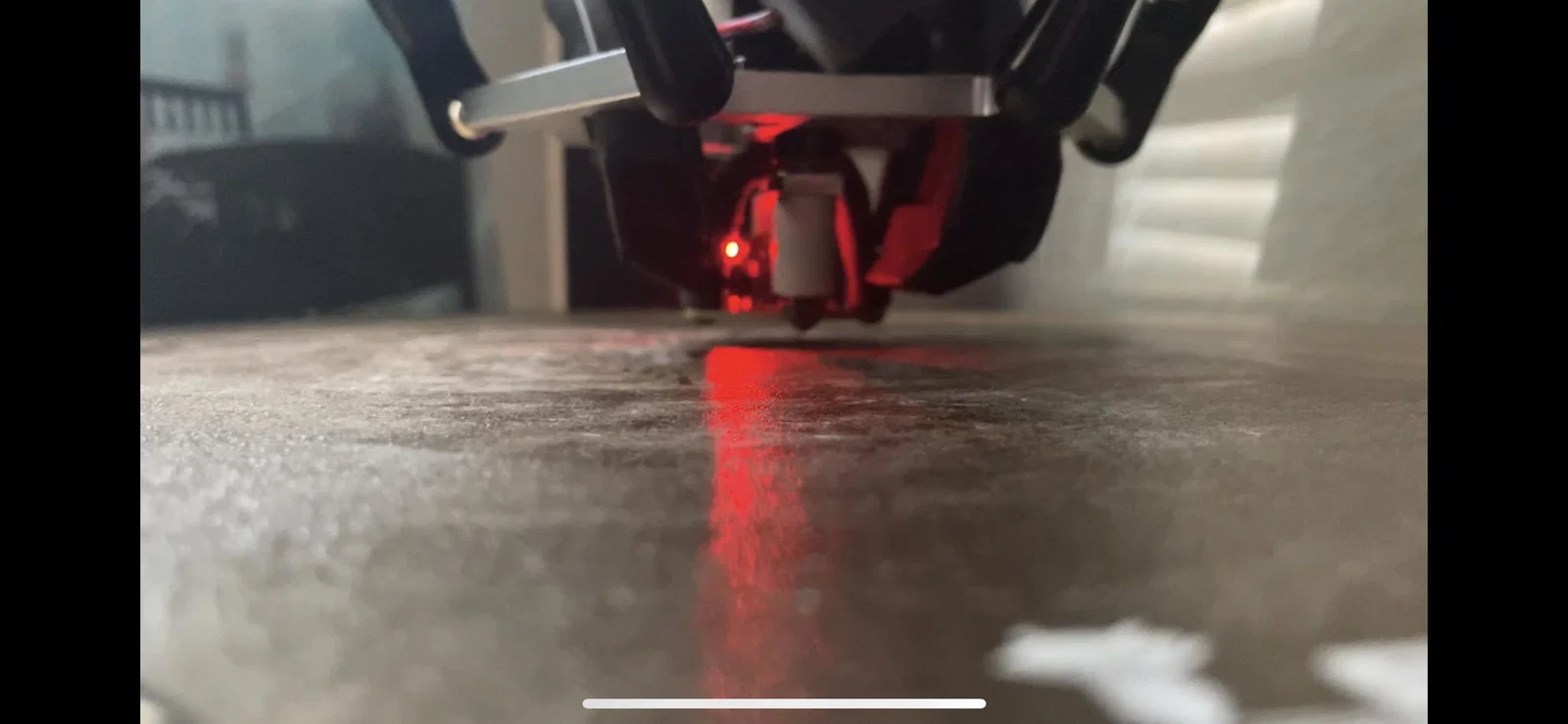

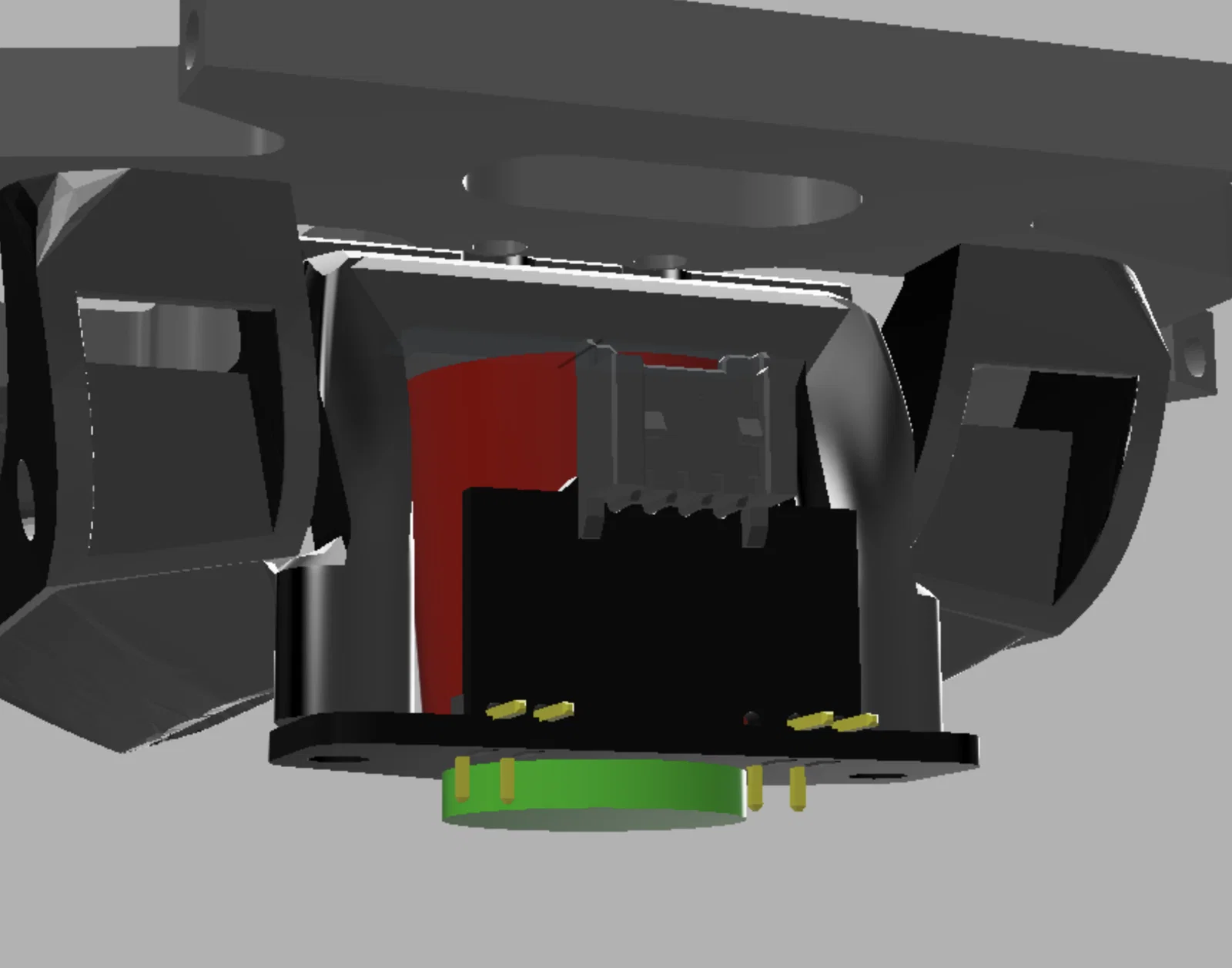

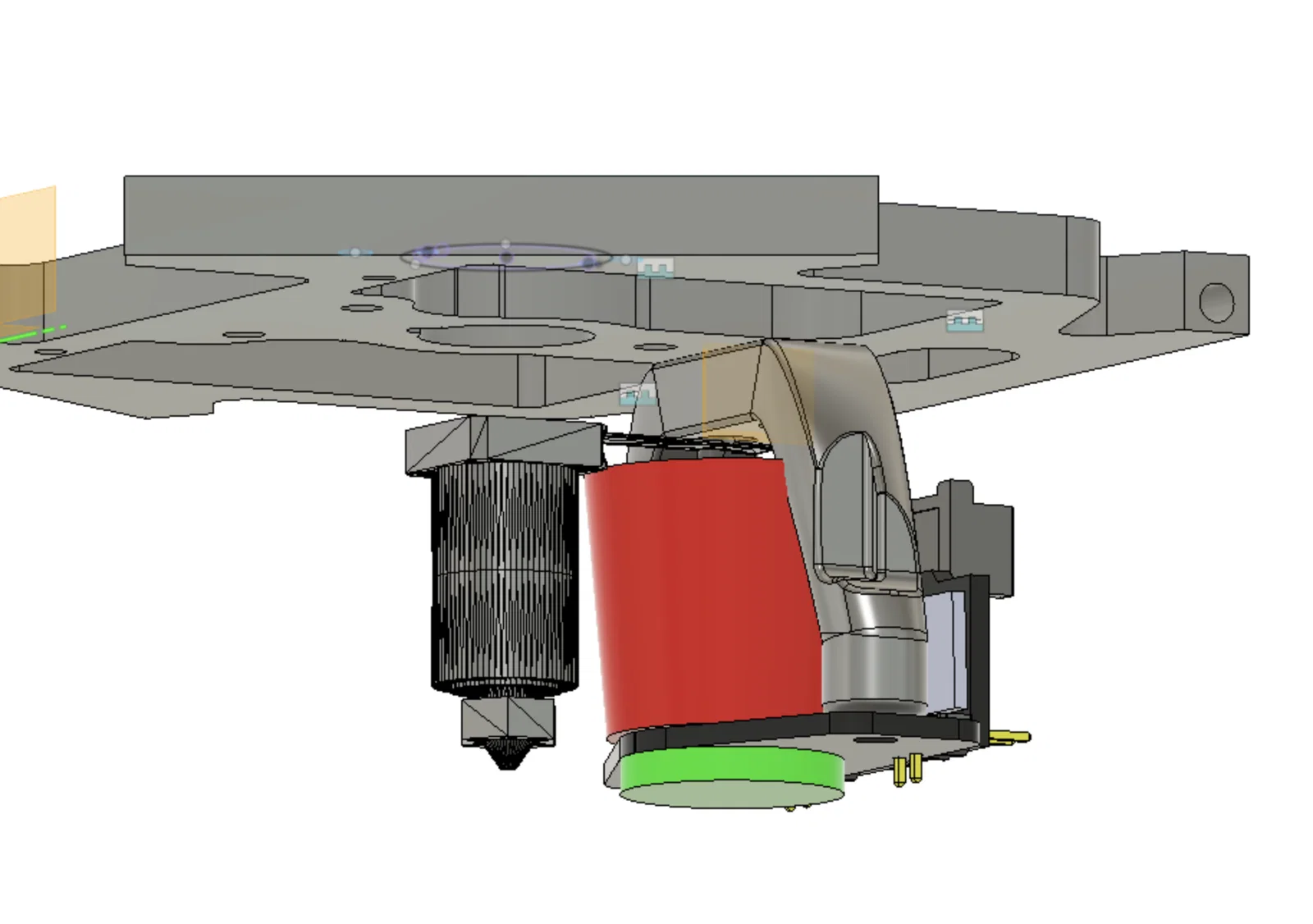

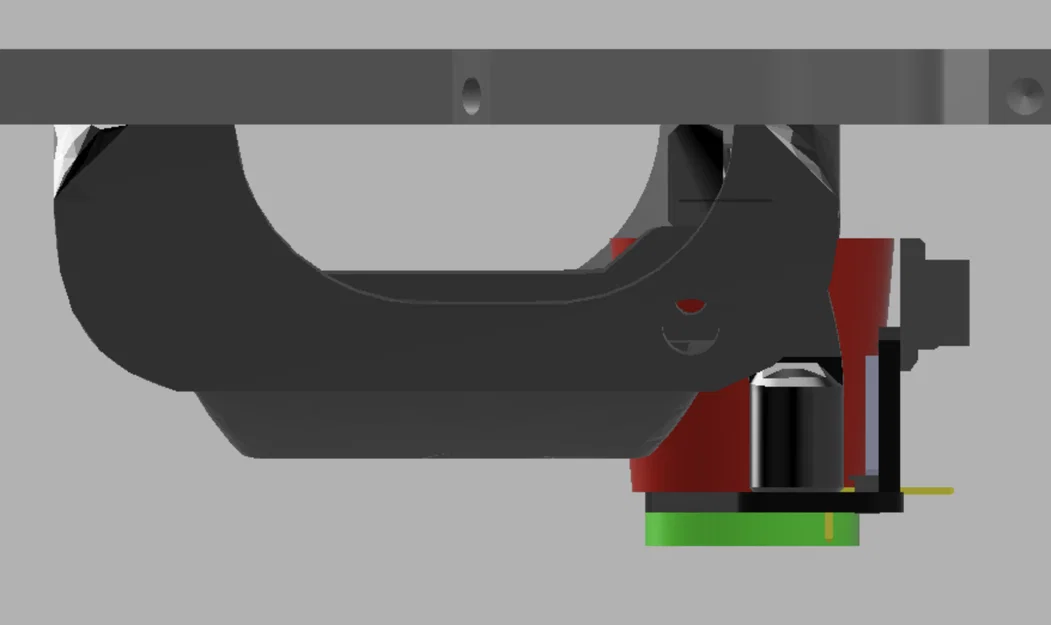

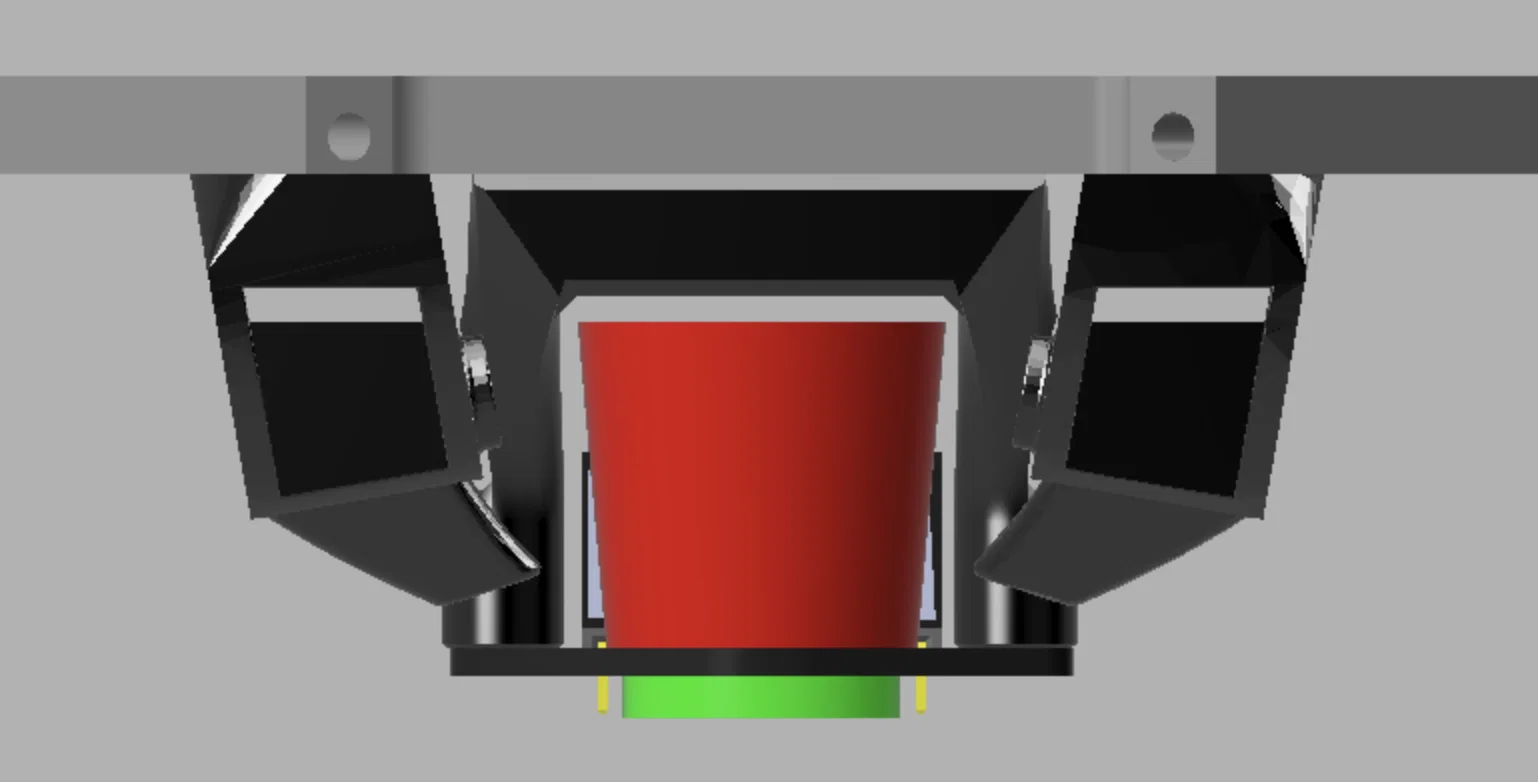

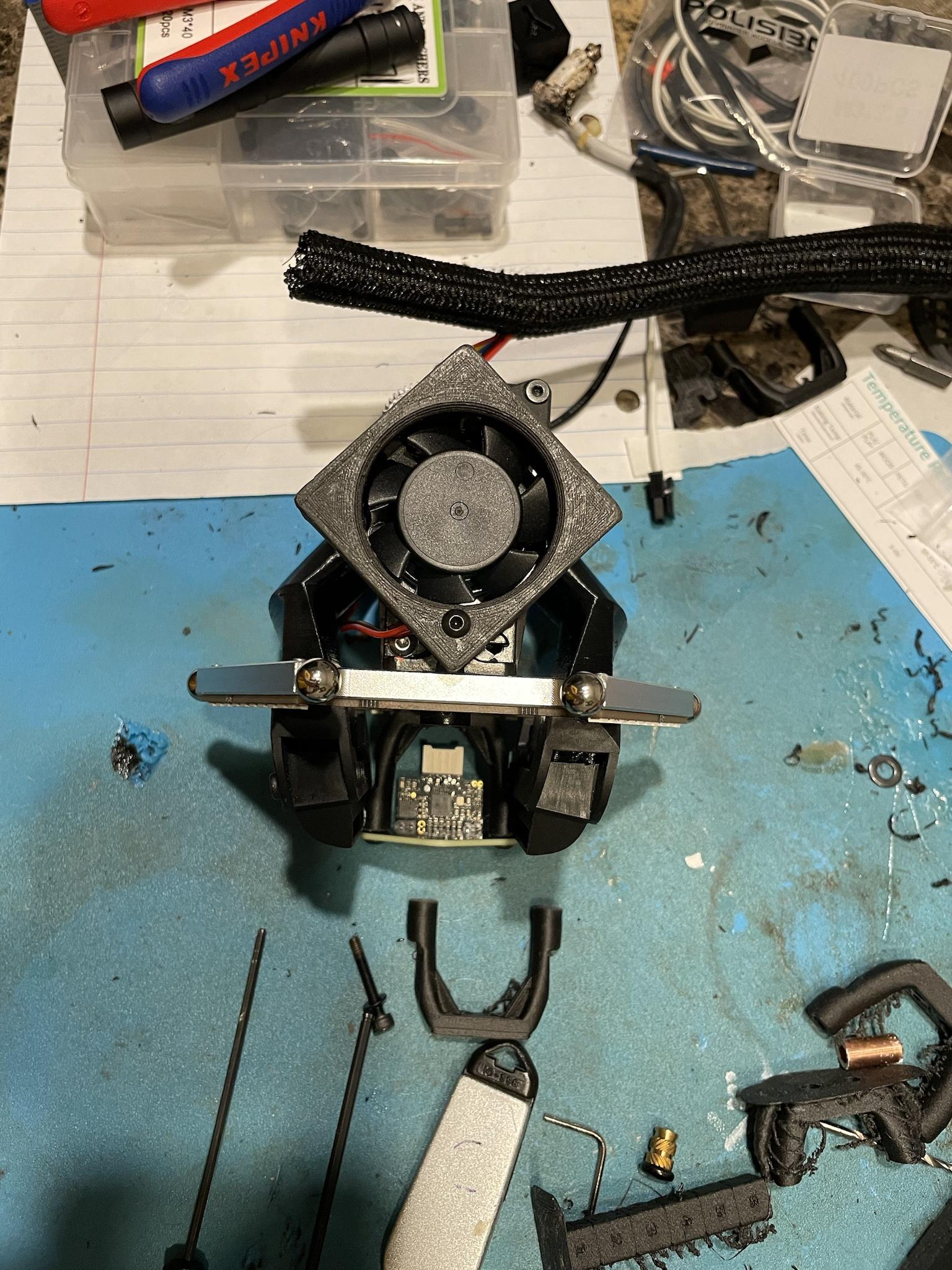

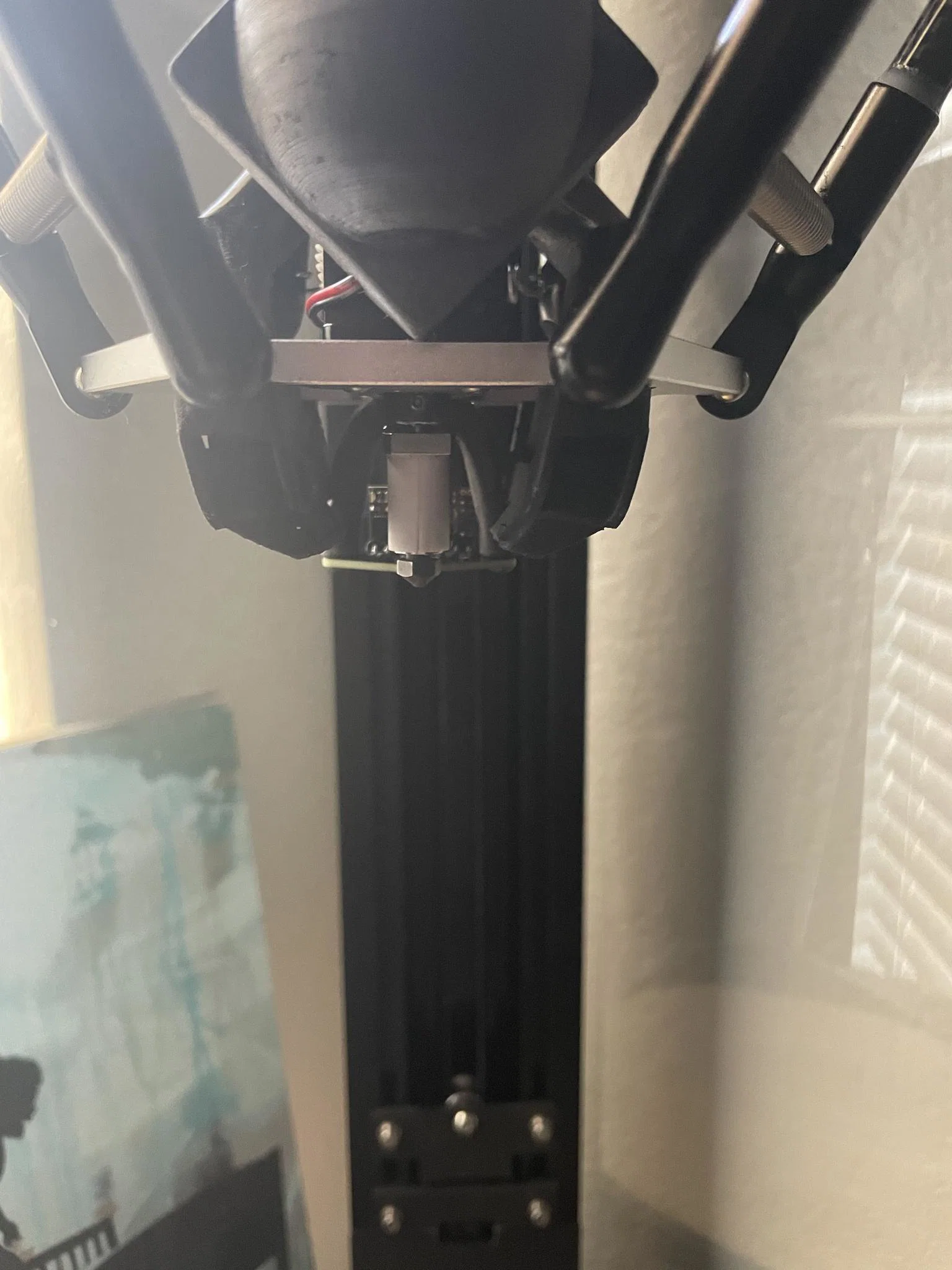

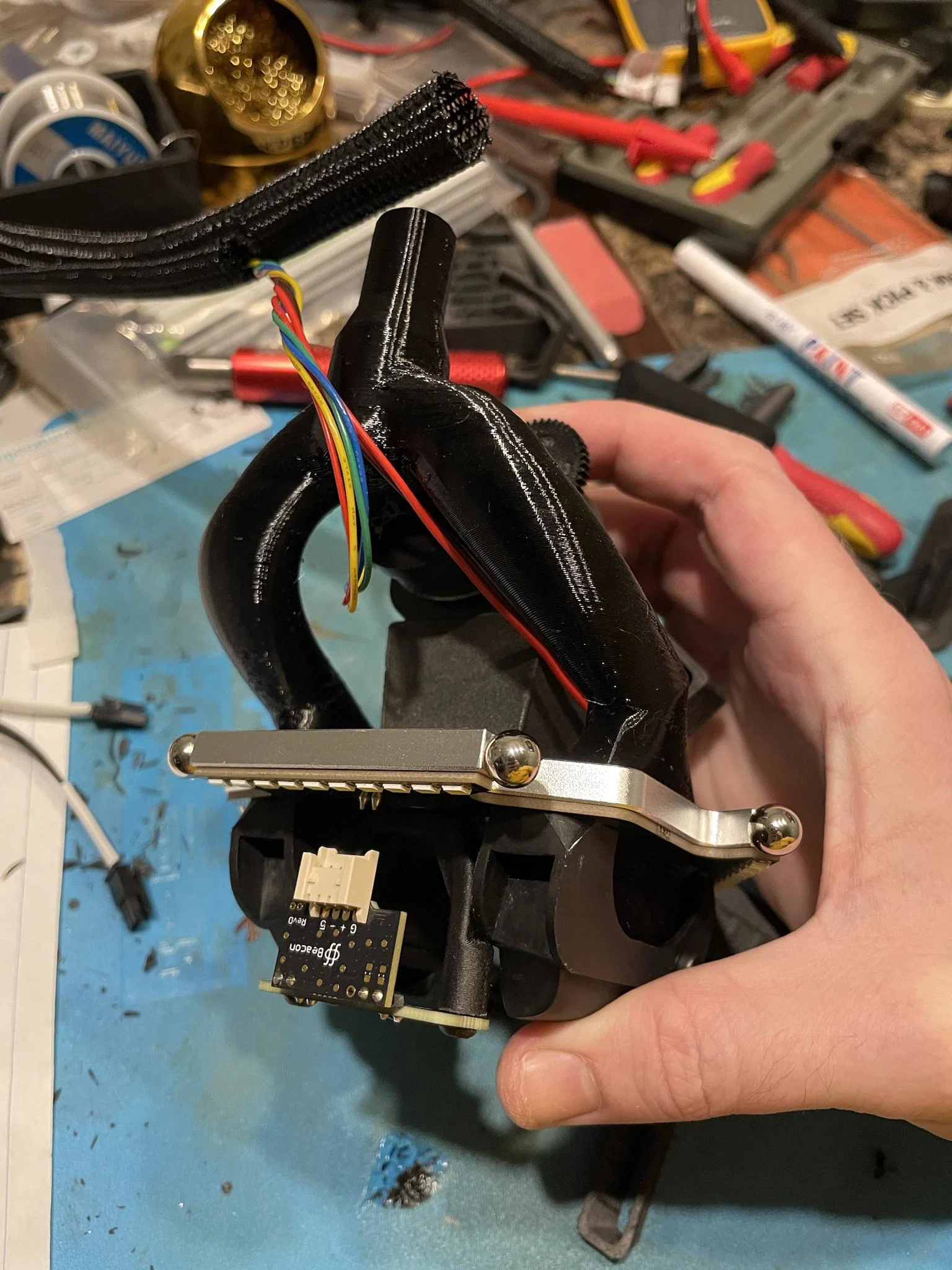

Mount này cho phép bạn thay cảm biến touch theo máy bằng Beacon ABL. Hiện tại đây vẫn là bản prototype. Thiết kế để dùng với mount 90 độ, tuy nhiên có vẻ mọi cấu hình phần cứng đều dùng được (rev D hoặc H). Cái này sẽ hoạt động với hot end zin và hot end aftermarket, cũng như ống dẫn gió quạt zin và loại ‘cải tiến’.

Mọi người comment giúp các khuyến nghị hoặc góp ý về việc dùng Beacon ABL để mình và các bạn khác tham khảo.

Khuyến nghị: In bằng vật liệu chịu nhiệt đủ để nằm gần hot end. (Prototype in PLA+ bị chảy, PETG thì vẫn ổn, nhưng khi chốt thiết kế xong mình sẽ dùng nylon)

BOM: 4x insert ren m3x3 (threaded inserts)
