Giá đỡ điện thoại Pixel 4 XL cho cột lái Tesla Model 3 Y

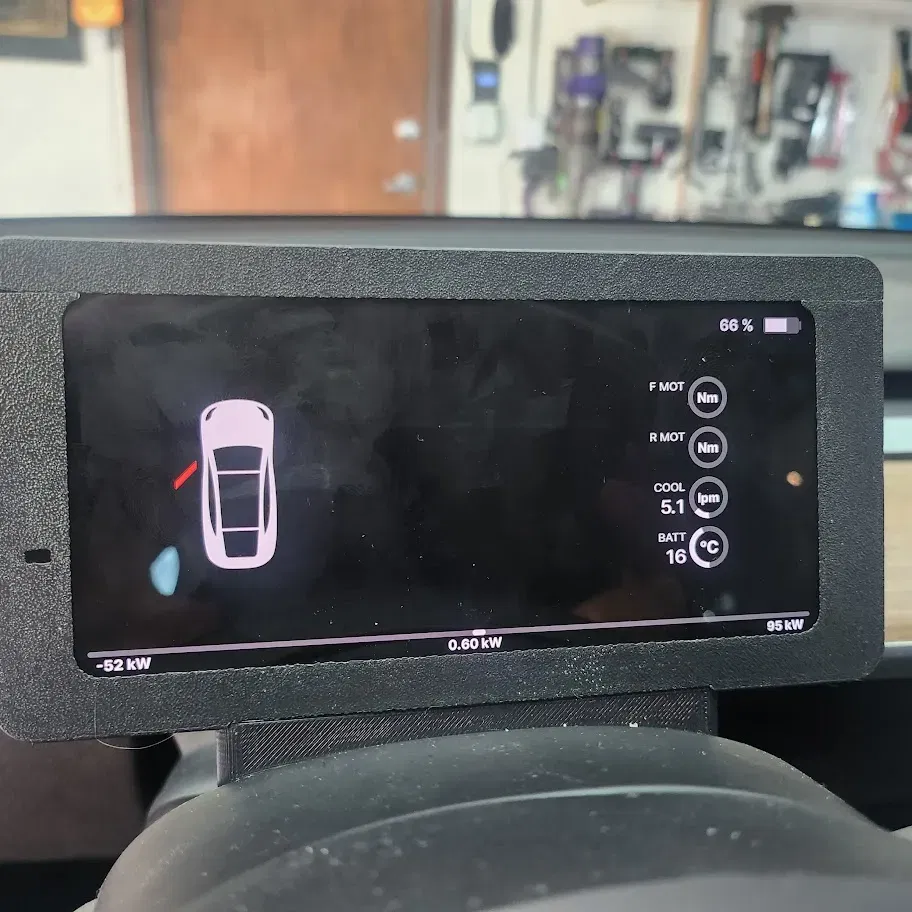

Đây là một giá đỡ tùy chỉnh cho Pixel 4 XL cho dự án mã nguồn mở CANdash cho Tesla Model 3 và Y. Nó có thể được sử dụng cho bất cứ điều gì bạn muốn dùng điện thoại, và được thiết kế để cung cấp một cách lắp đặt sạch sẽ cho một chiếc smartphone. Bạn sẽ cần một số linh kiện để hoàn thành bản dựng này.

• Cáp nguồn USB-C góc phải để chạy xuống bên hông và một nguồn điện usb dưới bảng điều khiển. (Nếu bạn có Model Y, bạn có thể sử dụng dây phanh kéo và lấy điện từ dây trắng/đen cho nguồn 1072586-00-A)
• 2 vít tự khoan M4, tôi đã sử dụng vít chắn bùn từ một chiếc Porsche, ít nhất dài 15mm
• Tôi khuyên bạn nên mua một miếng trang trí cột lái trên từ eBay hoặc Tesla, vì bạn sẽ cần khoan lỗ trên đó. Nó thường có giá từ $50 đến $80.

Hướng dẫn lắp đặt:

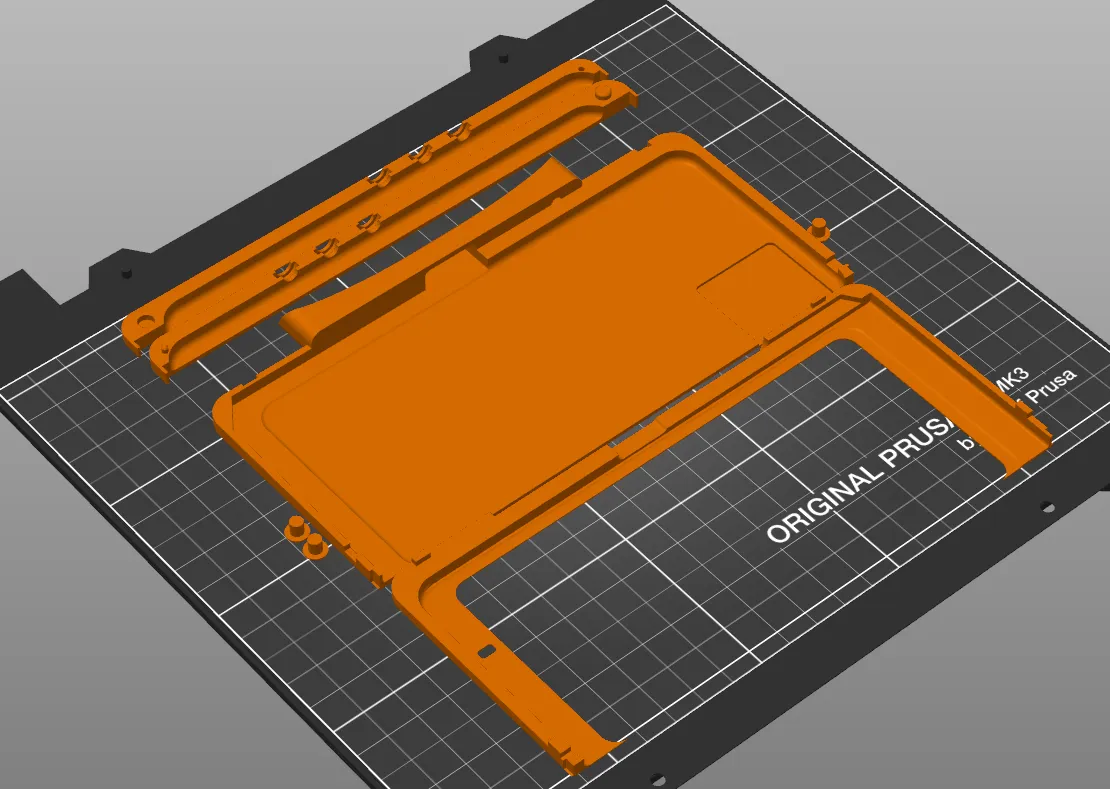

• Để in, hãy chia STL thành các đối tượng và đặt mặt lớn nhất xuống, đây là một ví dụ
• In tệp mẫu và đặt nó lên trên phần trang trí cột lái của bạn (vui lòng không làm điều này trong xe), hình dạng chỉ vừa vặn theo một cách. Sử dụng điều này để khoan hai lỗ 5mm xuyên qua trang trí. Khi bạn làm điều này, bạn có thể sử dụng vít để giữ nó ở vị trí trong khi bạn khoan/đục lỗ ở giữa.
• In hai miếng đệm trong washers.stl. Các vít M4 của bạn sẽ đi qua những cái này và trang trí và ren vào đáy của thân. Các vít sẽ nhỏ hơn một chút so với các lỗ nên bạn sẽ có một chút thoải mái để đảm bảo thân được căn chỉnh khi bạn siết chặt các vít.
• Gỡ bỏ phần trang trí cột lái trên cùng của bạn (có rất nhiều video trên youtube) và chạy cáp usb-c qua giá đỡ và trang trí và xuống dưới bảng điều khiển của bạn. Tôi thấy rằng việc chạy một dây zip dài từ dưới bảng điều khiển lên cột và dán đầu cáp usb vào dây zip giúp tôi dễ dàng kéo nó qua. Kết nối điều này với nguồn USB, tôi khuyên bạn nên nối với bộ điều khiển phanh rơ moóc bên trái để có nguồn điện chuyển đổi trong khoang chân bên trái.
• In phần trên cùng. Nếu bạn in nó với các nút hướng về phía mặt bàn xây dựng, nó có thể được in hoàn toàn tại chỗ. Nếu không, hãy chia thành các đối tượng và sắp xếp các mảnh sao cho mặt lớn nhất của chúng nằm trên mặt bàn xây dựng. Bạn có thể lắp ráp mảnh này với các nút lớn ở vị trí, với các phần lớn của mặt nút hướng lên trên. Hai nửa trước và sau được dán lại với nhau bằng CA, có các chốt hướng dẫn để đảm bảo căn chỉnh.

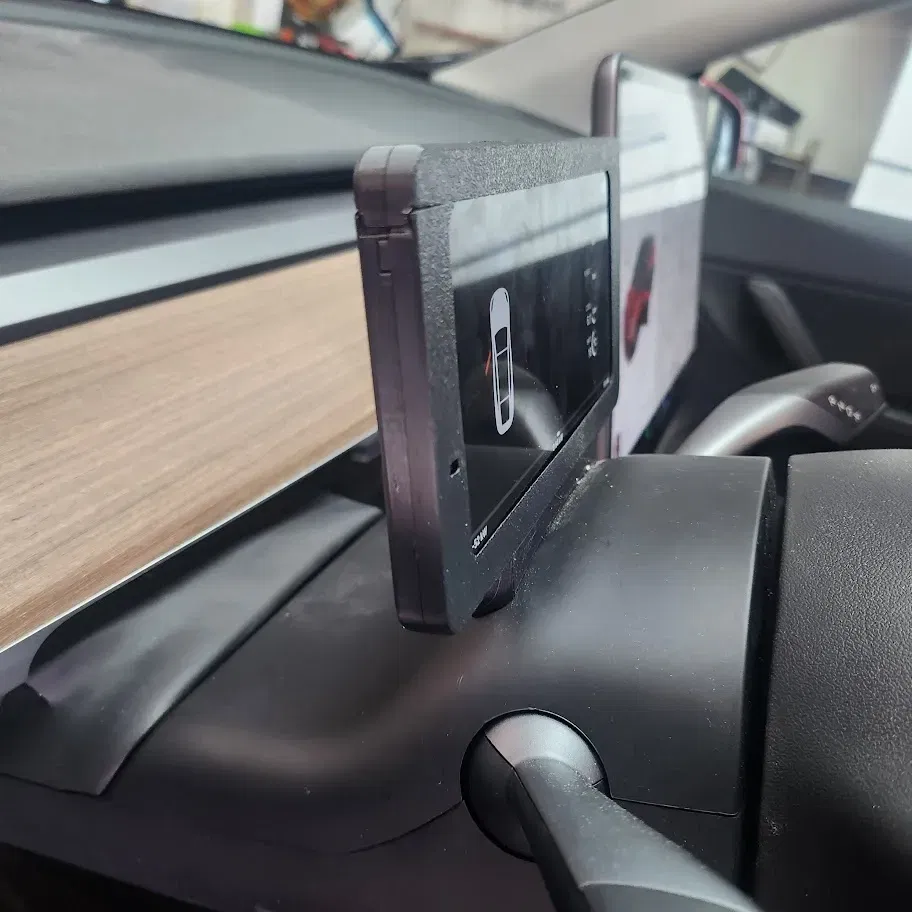

• Gắn phần trang trí cột trên cùng với giá đỡ vào phần trang trí dưới. Kết nối nguồn với điện thoại và đảm bảo điện thoại đang nhận nguồn. Để phần trước của giá đỡ ra ngoài khi bạn cho cáp xuống cột lái. Khi không còn khoảng trống và điện thoại đã vào vị trí, chỉ cần gắn phần trước vào giá đỡ.
• Gắn phần trên cùng với các nút được căn chỉnh với các nút của điện thoại và bạn đã hoàn thành.
