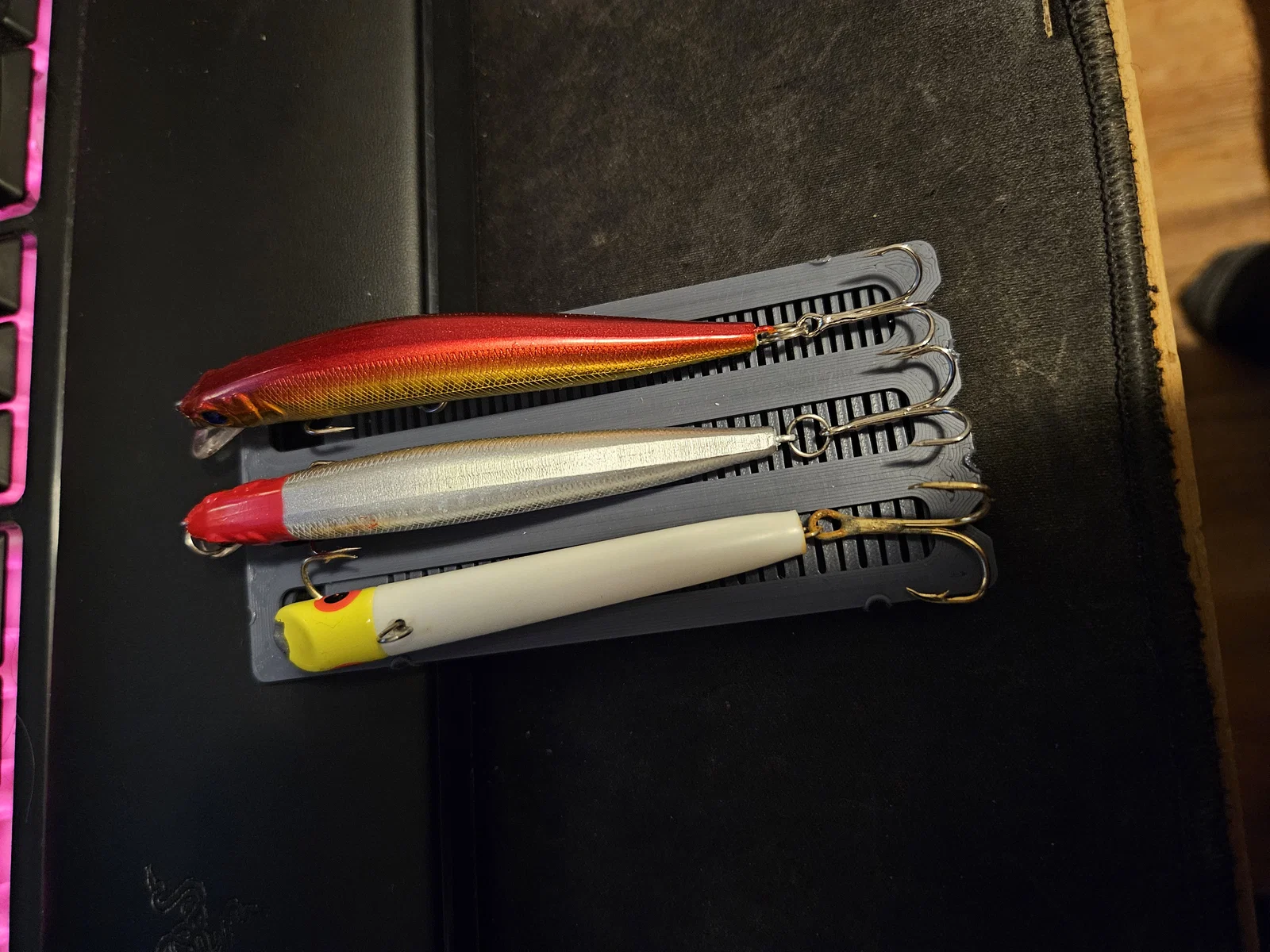

Kẹp giữ Swim bait holder

Mình đang gấp rút up cái này cho cuộc thi câu cá, nên nhiều chỗ chưa được trau chuốt lắm.

Mẫu này gồm 3 lớp. Lúc in, mình phải “split” nguyên file STL (nó tách ra hơn 3 phần, nhưng mình cũng không rõ vì sao), rồi “assemble” lại từng lớp trong 3 lớp để giữ cho các phần thuộc lớp đó dính/đi chung với nhau.

Để cố định 3 lớp lại với nhau: xếp chồng cả ba lớp (lò xo ở giữa, và lớp trên + lớp dưới sẽ khớp nhau ở phần viền ngoài của cụm). Nhớ canh cho các rãnh (notches) ở đáy của cả 3 lớp thẳng hàng/chồng lên nhau, để cái rãnh đó giữ được một lưỡi câu; sau đó dùng mỏ hàn (soldering iron) hơ cho nhựa chảy, tạo “điểm nóng chảy” xuyên vào cụm 3 lớp để hàn dính chúng lại. Với các file STL mình up ở đây, nếu làm chảy sâu hơn 3 mm sẽ gây vấn đề. Trong test của mình thì mỗi bên làm 2 điểm nóng chảy là đủ.

Mình dùng PLA.

“Width” là bề rộng của swim bait mà mỗi holder được thiết kế để giữ. Thực tế, mỗi holder chừa thêm 2mm khoảng hở cho mỗi bait để (hy vọng) chúng không cấn vào nhau.

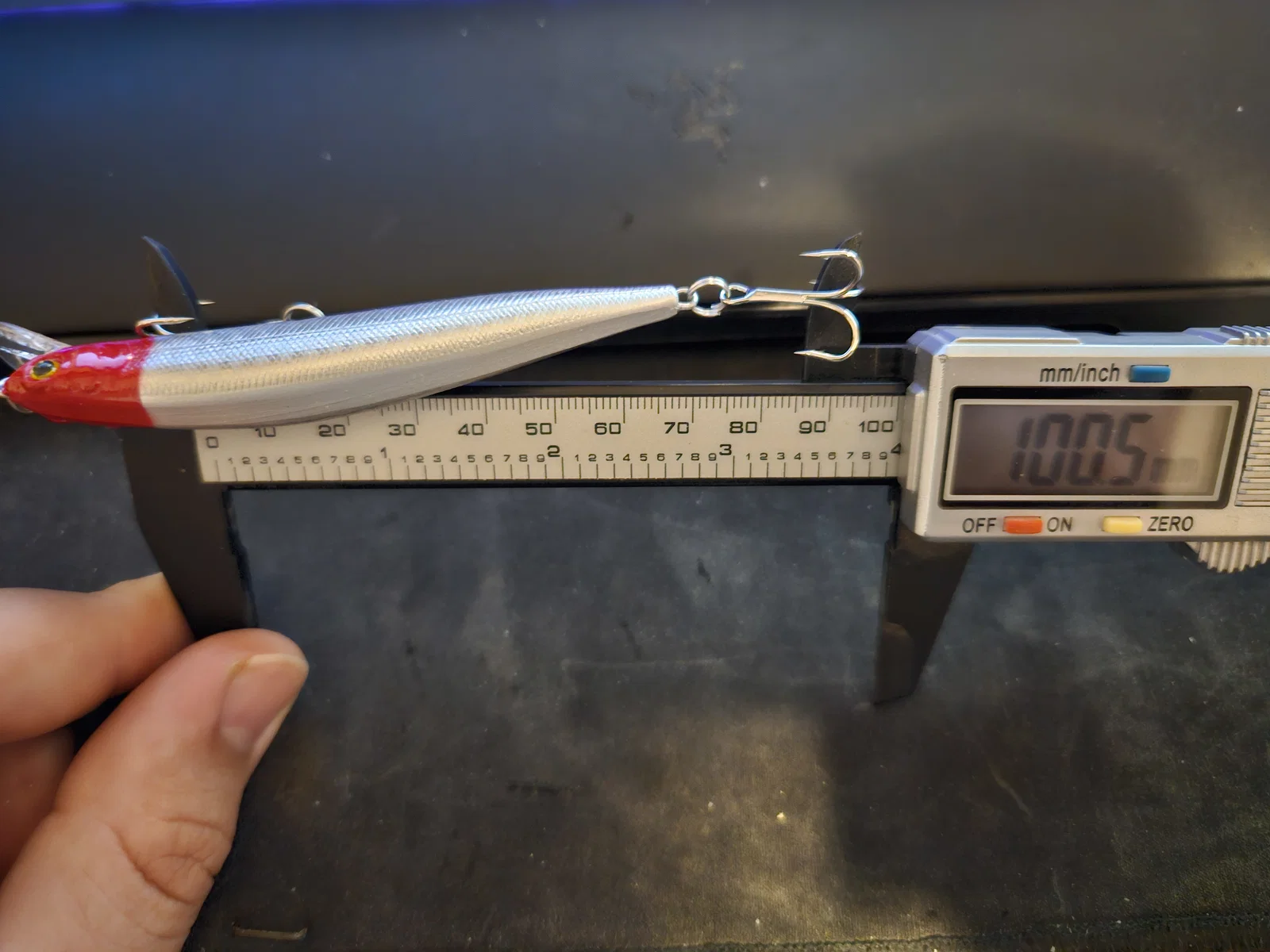

Ngược lại, “Length” là chiều dài của lò xo, và nên dài hơn một chút so với khoảng cách hook-hook trên bait. Lò xo có thể nén gần 20%, nên lò xo dài 110mm sẽ phù hợp với bait có khoảng cách hook-hook khoảng 90mm đến khoảng 105mm. Chiều dài, chiều rộng, và số lượng holder đều có thể chỉnh dễ dàng trong model openSCAD.
