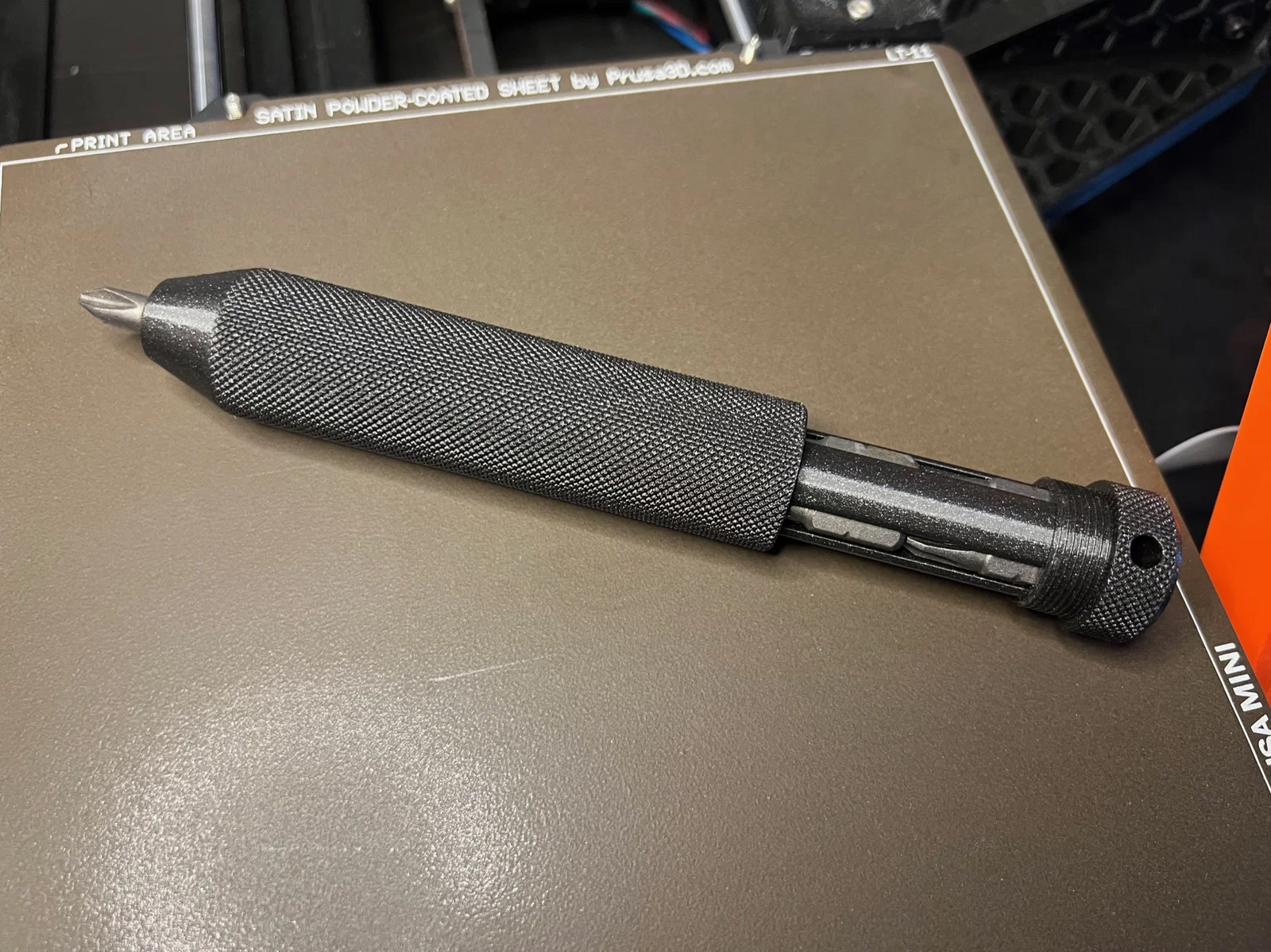

Tua vít compact có ngăn chứa bits (Parametric)
Mẫu tua vít nhỏ gọn có ngăn chứa bits tích hợp, phù hợp EDC và dùng khi cần tua vít ngắn. Thiết kế parametric dễ tùy biến số lượng bits (3/6/9/12…), có STL sẵn, hỗ trợ gắn magnet để giữ bits chắc hơn.
Mô tả
Đây là bản remix từ EDC Bit Driver V2 của @Cheesus (cảm ơn đã chia sẻ!). Mình rất thích ý tưởng đó, nhưng mình dựng lại từ đầu để sửa vài điểm nhỏ mình thấy chưa ưng. Thiết kế vẫn lấy cảm hứng mạnh từ bản gốc. Nói chung nó hơi to hơn, nhưng chứa được nhiều bits hơn, chắc chắn hơn nhiều, và là parametric nên bạn muốn làm nhỏ hay to cỡ nào cũng được. Mình in bản của mình để chứa 9 bits (so với bản gốc là 6). Bạn hoàn toàn có thể làm bản 12-bit, hoặc thậm chí 3-bit nếu muốn một cây screwdriver thật gọn.

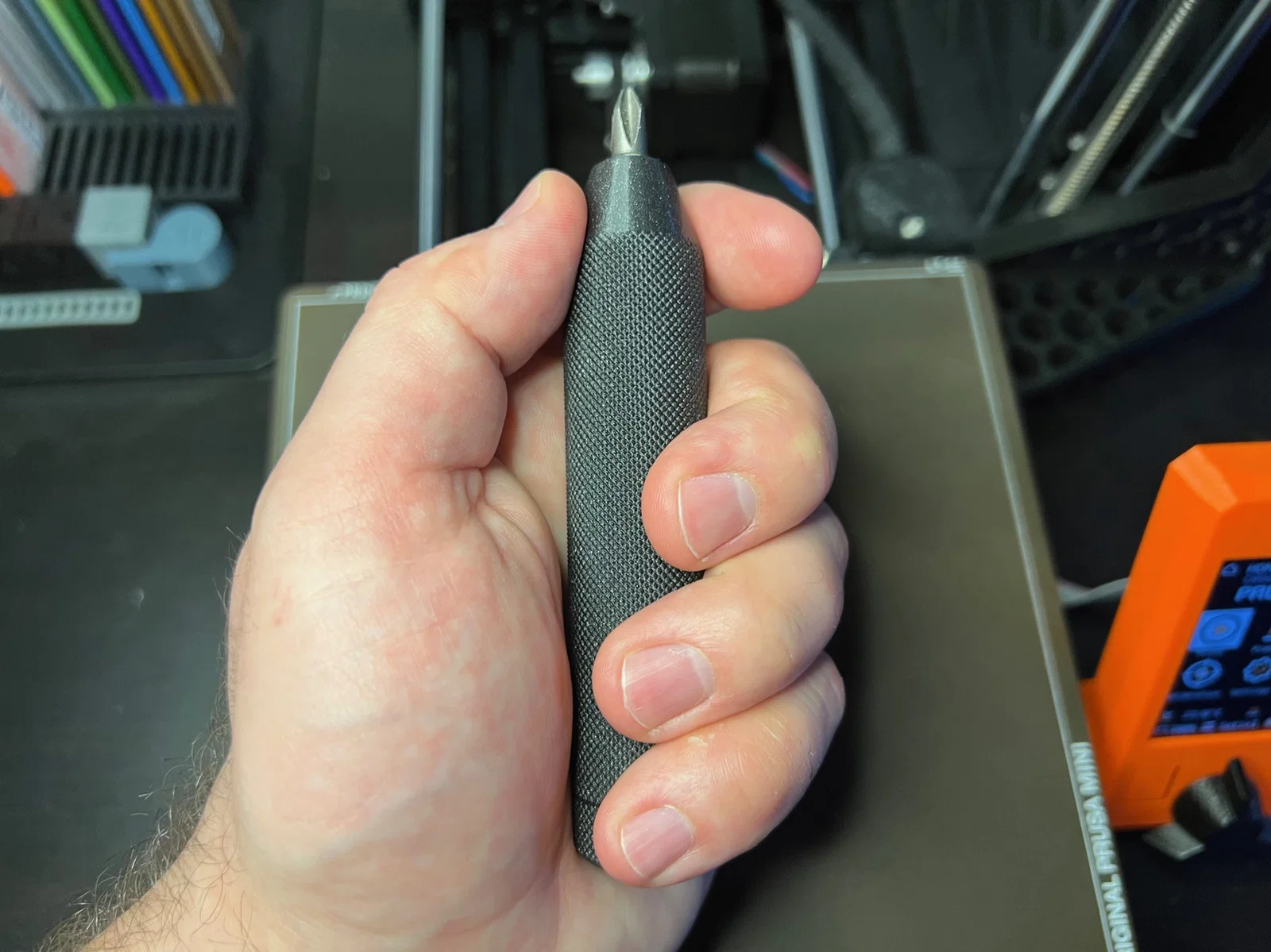

Rất hợp để EDC, mà cũng cực tiện khi bạn cần một cây screwdriver ngắn trong những chỗ mà loại full-size bình thường không nhét vào được!
Mình có kèm các test parts để bạn kiểm tra tolerance cho chuẩn trước khi in bản chính.
Tính năng
- Parametric (tinh chỉnh để fit chuẩn và chọn số lượng bits theo ý bạn)
- Các file STL có sẵn cho 6 hoặc 9 bits lưu trữ

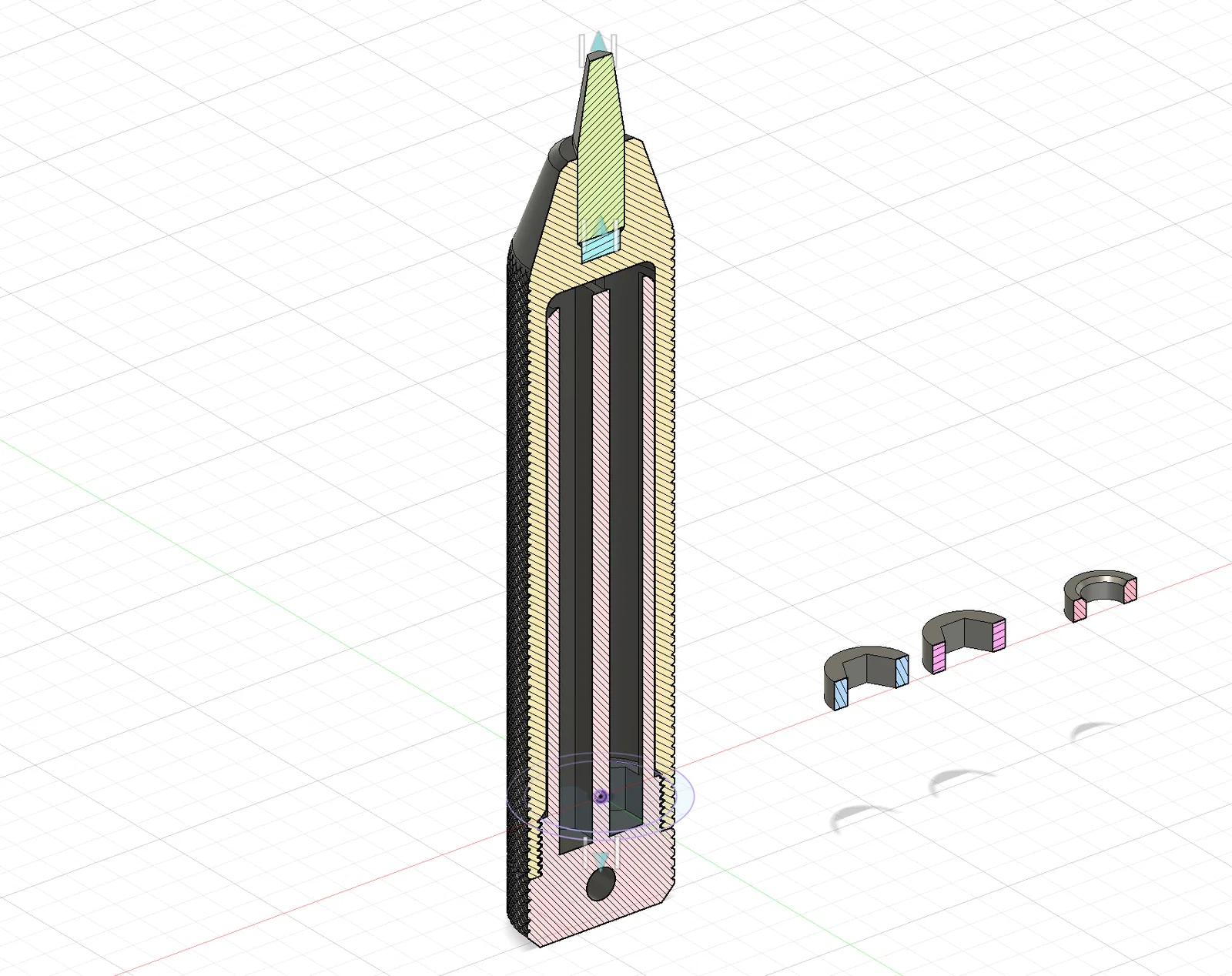

- Bit được cắm sâu vào đầu driver để đạt độ bền tối đa khi chịu torque
- Thành dày (có thể chỉnh) và fillet bên trong để tăng độ cứng và khả năng chịu lực xoắn

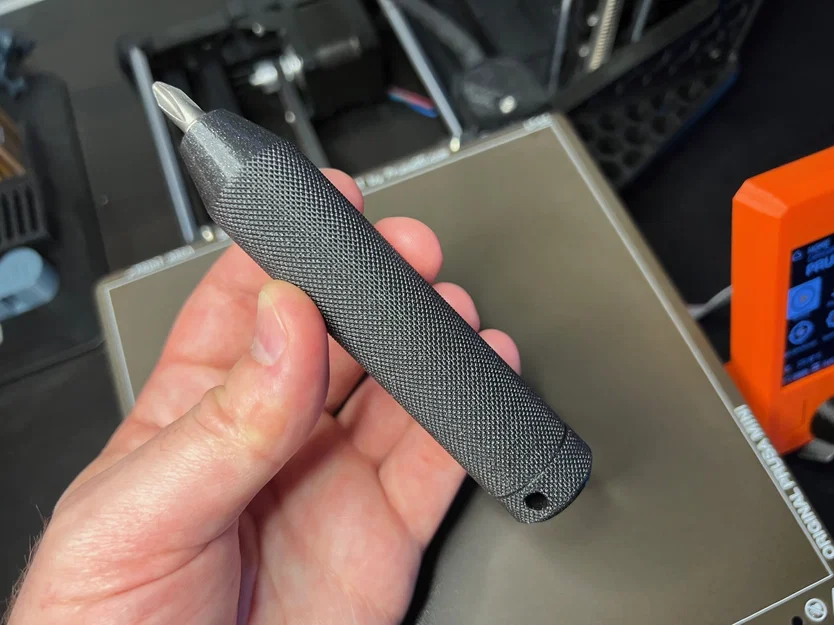

- Có lỗ trên nắp để treo / kẹp vào đồ gì đó (luồn paracord vừa)
- Tùy chọn gắn magnet (khuyến nghị) để giữ bits không rơi. Vì là model parametric nên bạn có thể chỉnh cho đúng kích thước magnet bạn đang có.
Hướng dẫn tùy biến
Có khá nhiều parameter bạn có thể chỉnh, nhưng quan trọng nhất là bit_count_per_track. Khi bạn đổi parameter, Fusion 360 chạy tính toán một lúc là bình thường vì phần knurling pattern khá “ăn CPU”. Cứ kiên nhẫn chút. Bạn có thể suppress các feature knurling trong timeline (chỉ cần bấm vào một mặt knurling để biết cần suppress mục nào trong timeline) để dễ chỉnh các phần khác, rồi bật lại khi đã ưng ý.
Hướng dẫn in
Các setting này có thể hơi “dư” chút, nhưng vì mình muốn cây screwdriver thật chắc nên mình chọn:
- 5 perimeters cho phần thân
- 50% infill cho tất cả các phần
Hướng dẫn lắp ráp
- Tùy chọn nhưng khuyến nghị: nhét một viên magnet (mặc định là 6mm) với một giọt keo 502 (superglue) vào lỗ giữ bit và ép cho nó vào đúng vị trí.
- Cũng tùy chọn: thêm vài miếng mút mỏng (slim foam) ở đáy lỗ “container” của thân và ở đáy mỗi rãnh (track) của lõi. Cách này sẽ hạn chế tiếng lách cách của bits khi bạn mang theo.

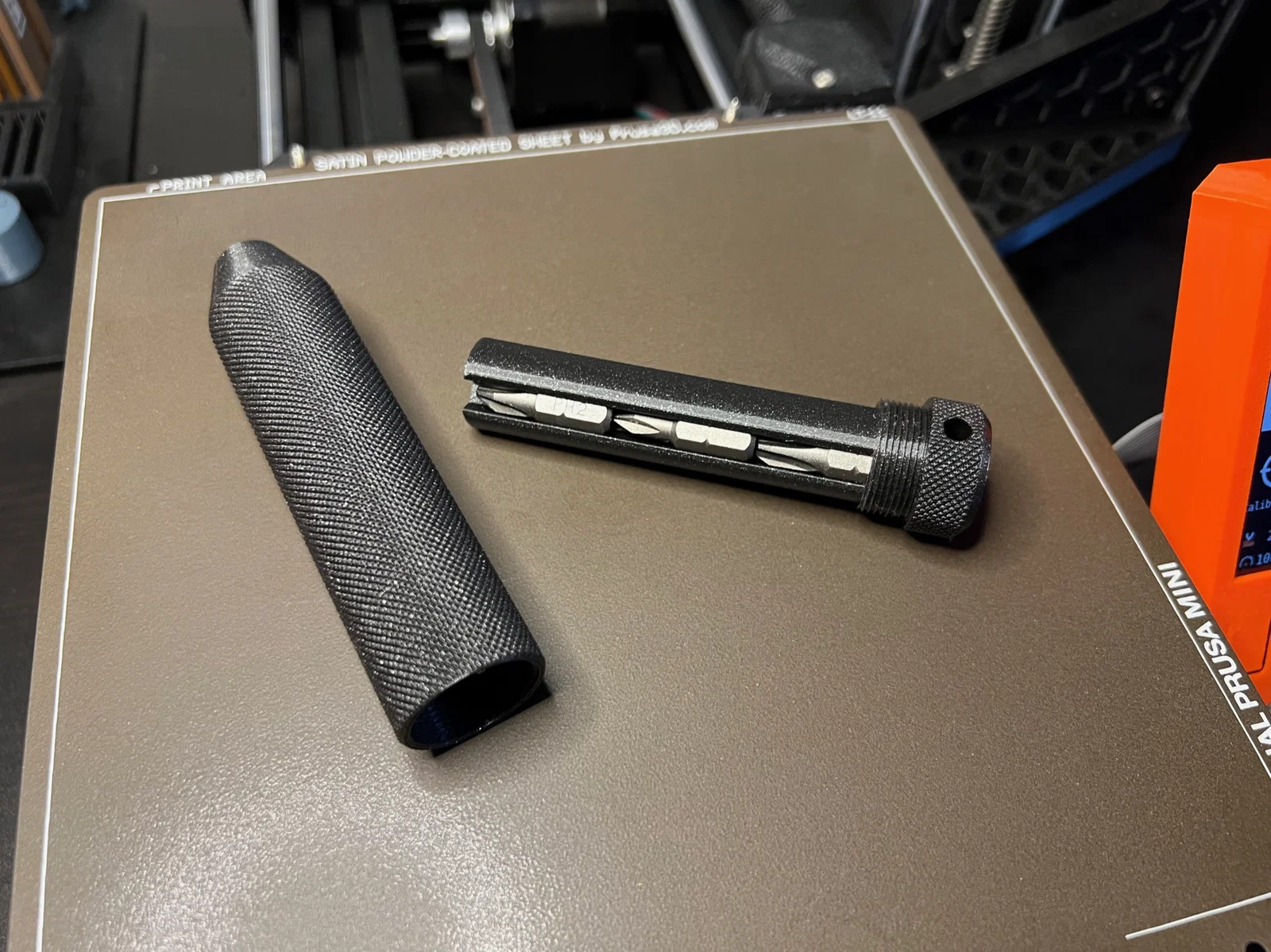

- Gắn các bits vào phần lõi

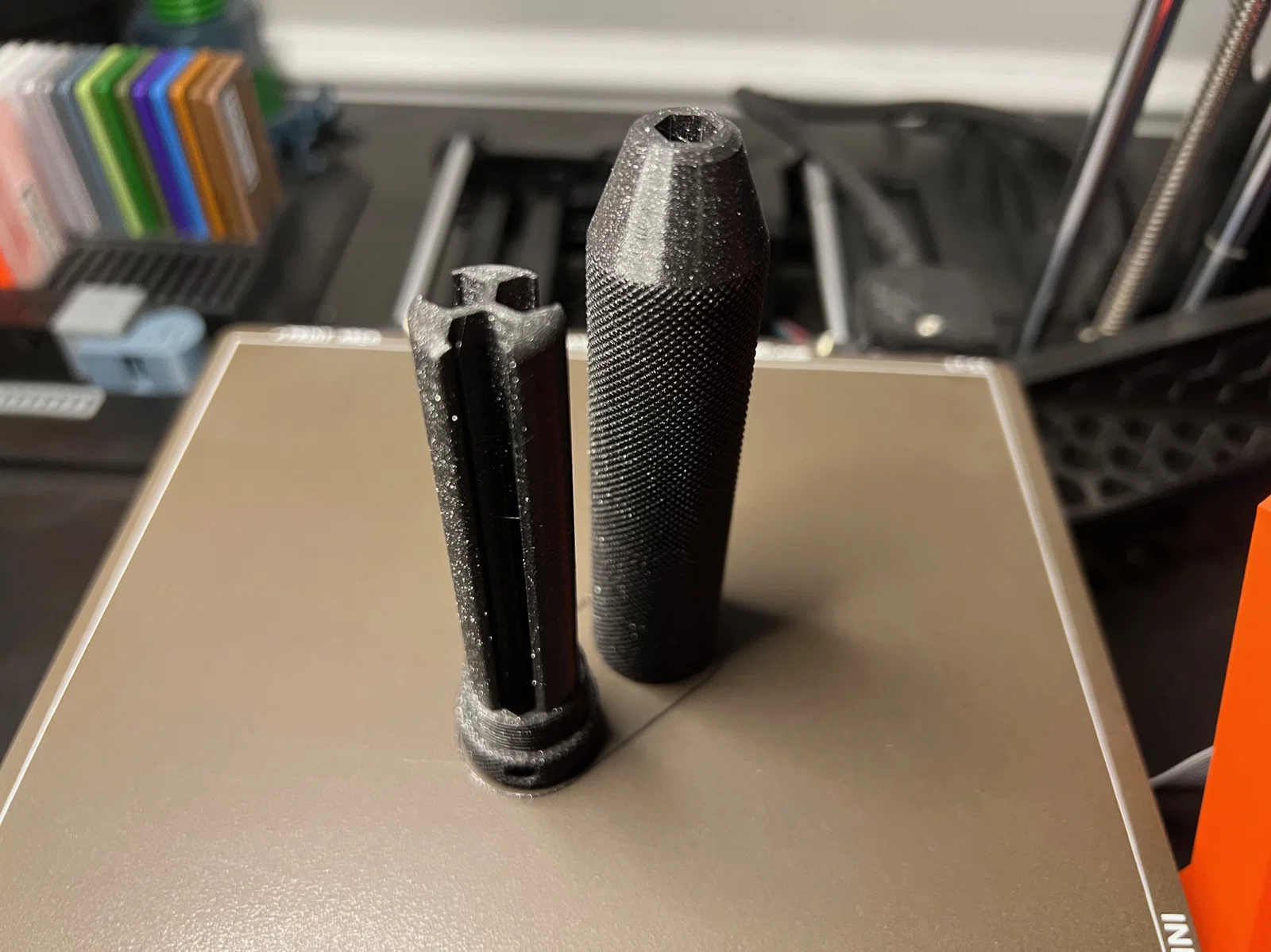

- Vặn hai phần lại với nhau
