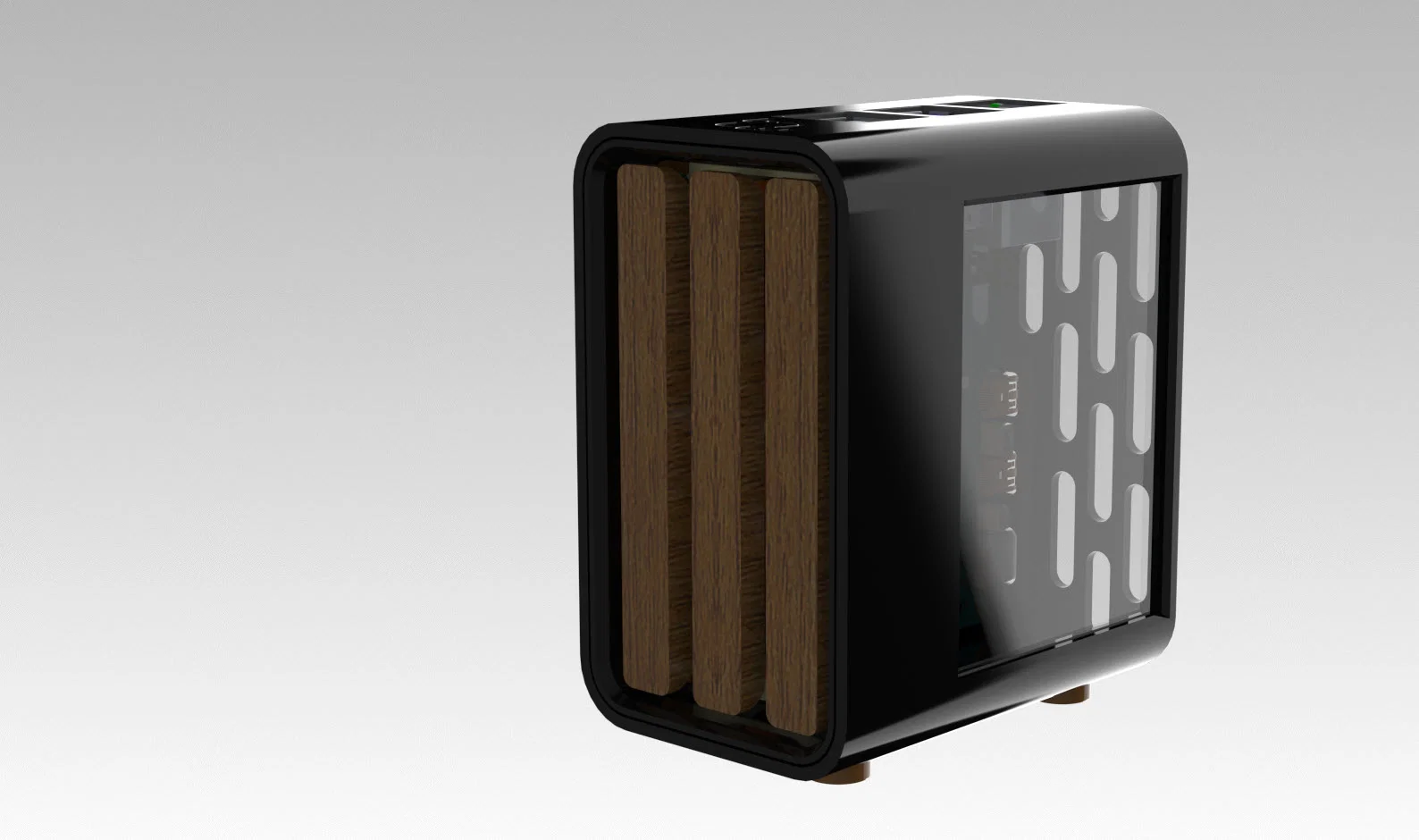

Case Raspberry Pi 5 Tiny PC mặt trước gỗ (kiểu Fractal North)

Fractal giờ đã đăng file North Pi trên trang chủ của họ:

https://www.fractal-design.com/north-pi-3d-files/

Mình thiết kế một case cho Pi 5 khá giống với Fractal North mà bạn thấy ở Computex 2024.

Hiện tại đây vẫn đang trong quá trình hoàn thiện (work in progress) và mình muốn nghe góp ý của bạn về độ vừa khít (fit) và khả năng in (printability), vì mình không có Pi 5.

Change log:

11.07.24 - thêm một file STL có lỗ bắt vít trên wood dummy

13.06.24 - thêm file có supports dựng sẵn và các mặt dẫn hướng (guide faces) cho phần chân, kèm một file feet dummy

12.06.24 - phát hành lần đầu

Mình khuyến nghị dùng PETG-CF với nozzle 0.4 và layer 0.2.

Phần đế nên in với mặt trước hướng lên trên.

Bạn cũng sẽ cần:

4x vít gỗ 2.5x8mm để bắt Pi

2x quạt 40mm, độ dày tối đa 10mm

4x vít M3x14 cho quạt 40(x10)mm, hoặc ngắn hơn tùy theo độ dày quạt

4x heat inserts M3x5x4 (Voron)

3x thanh gỗ kích thước 80x5x10mm

6x vít gỗ đầu chìm (countersunk) 3x6mm cho mặt trước

1x tấm acrylic 55.5x72.5x1.0mm làm cửa sổ (có thể tận dụng vỏ hộp CD cũ?)

4x chân gỗ Ø10mm dài khoảng ~4mm và một ít băng keo VHB hoặc keo siêu dính
