Khay Token Gấp Gọn & Giữ Town Token cho Shadows of Brimstone

Mình muốn làm một khay token cho bộ insert Shadows of Brimstone mà mình đang hoàn thiện. Mình chỉ còn khoảng trống 40mm chiều cao để xử lý nên đã chỉnh thiết kế của BasHamer để nó có thể gấp gọn (collapsible). Mình cũng bỏ đi hai trụ chứa token, để các khay nằm gần như phẳng ở phía sau. Đường kính khu town location cũng được tăng lên, giúp lấy token ra dễ hơn. File dự án Fusion 360 được đính kèm cùng với các file STL.

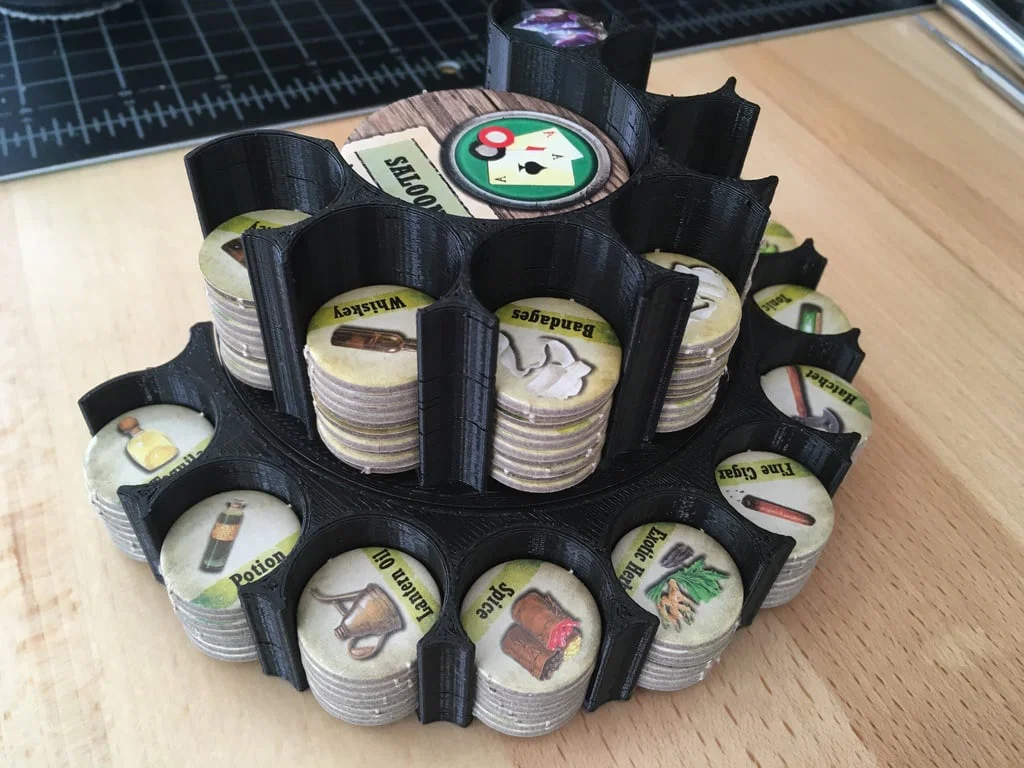

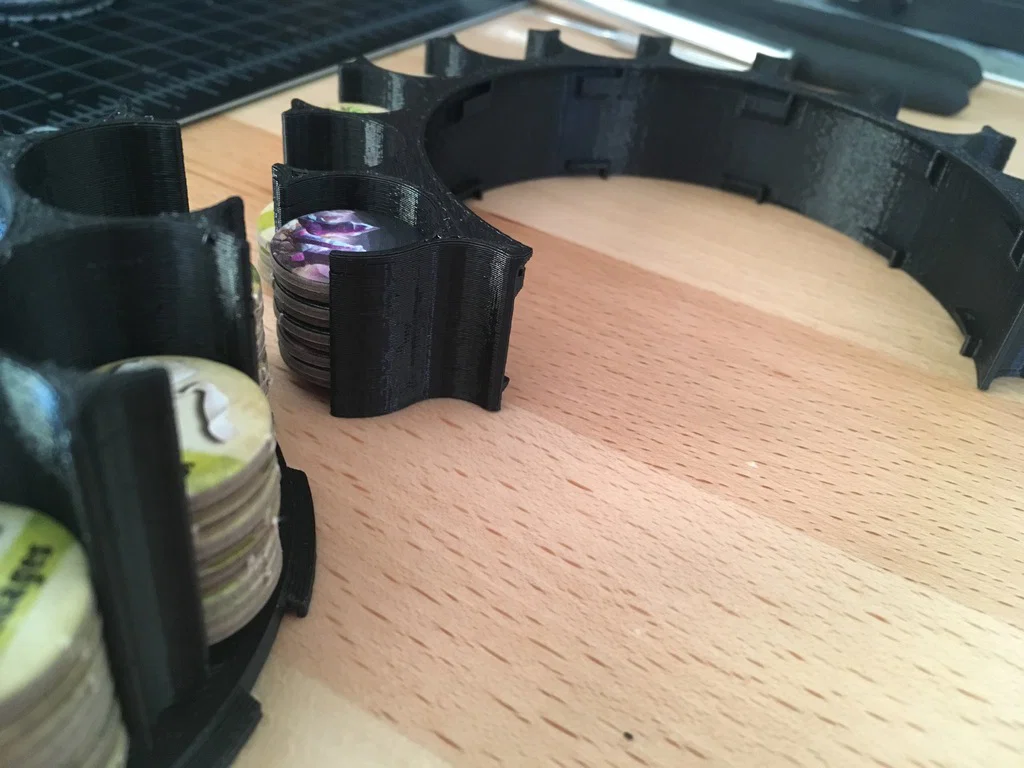

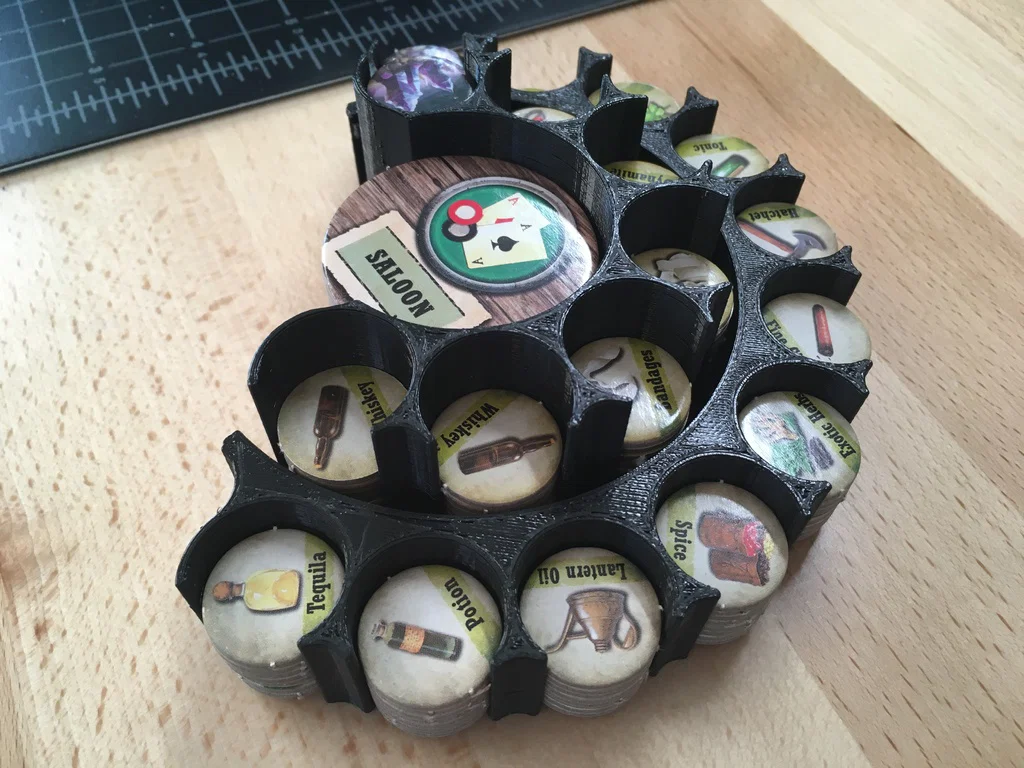

In 2 phần, sau đó đặt vòng ngoài (outer ring) phủ lên vòng trong (inner ring) để chúng có thể nằm trên một mặt phẳng, với vòng trong xoay nhẹ ngược chiều kim đồng hồ. Khi cần cất gọn, giữ vòng ngoài bằng một tay và xoay vòng trong theo chiều kim đồng hồ để khóa lại. Mở khóa bằng cách xoay ngược chiều kim đồng hồ lại. Khi dùng trong game, nhấc vòng trong lên cho tới khi phần gờ (lip) móc vào vòng ngoài, rồi xoay theo chiều kim đồng hồ để khóa cố định.

CẬP NHẬT (2017-07-01):

Mình quyết định giảm bớt số lượng latch (ngàm khóa) dư thừa đi 3 cái, thấy hoạt động ổn hơn nhiều. Mình chỉ in lại vòng ngoài và có thể xoay hai vòng với lực vừa đủ để gài ngàm ở phía dưới (để cất) hoặc phía trên (để trưng/bày), mà không sợ chúng bị tuột ra. File STL và Fusion đã được cập nhật.

Ghi chú:

Các phần overhang đã được thiết kế theo góc in được, thường sẽ không cần support.
