Góc Khung Nhôm Định Hình 2020 (2020 Aluminum Extrusion Frame Corner)

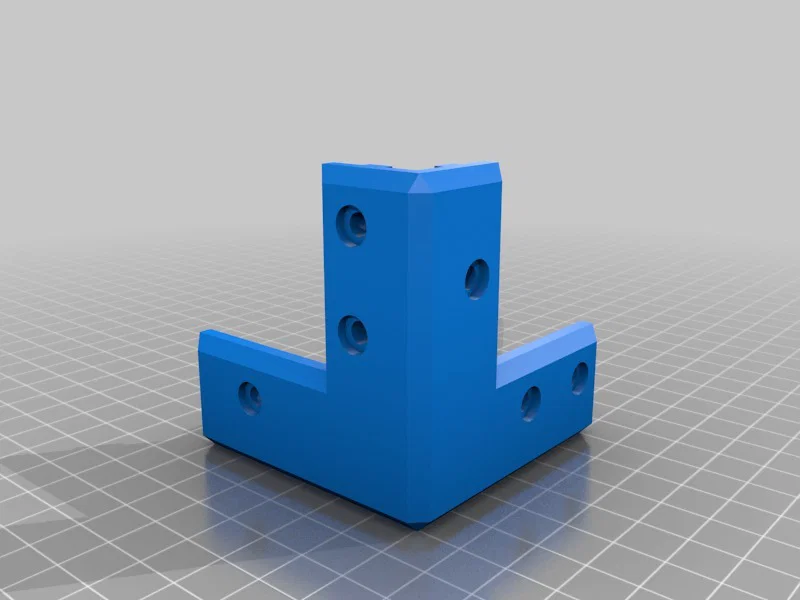

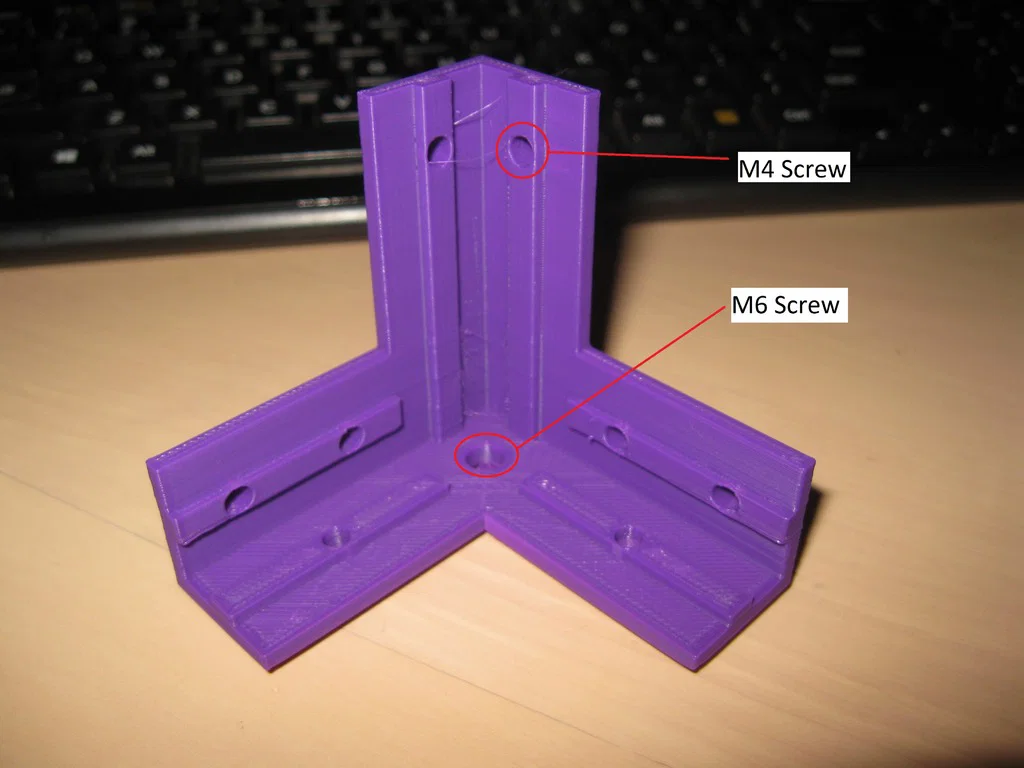

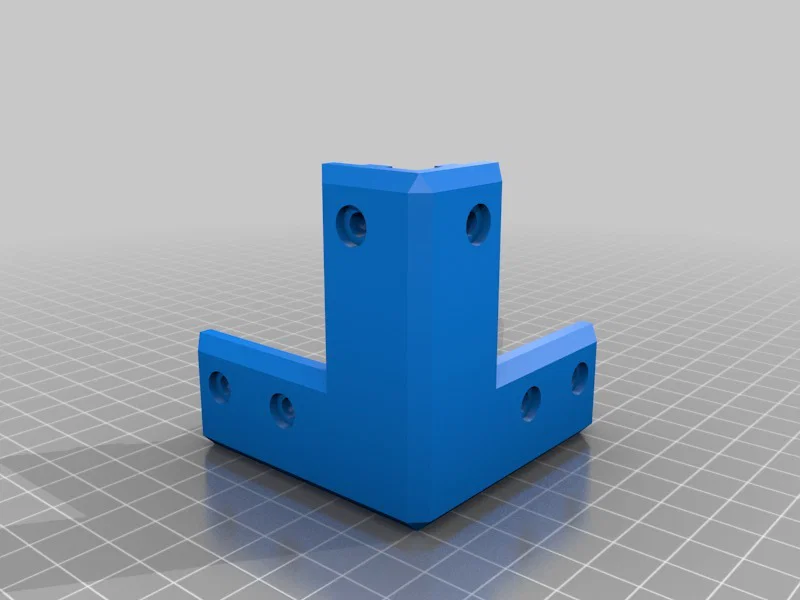

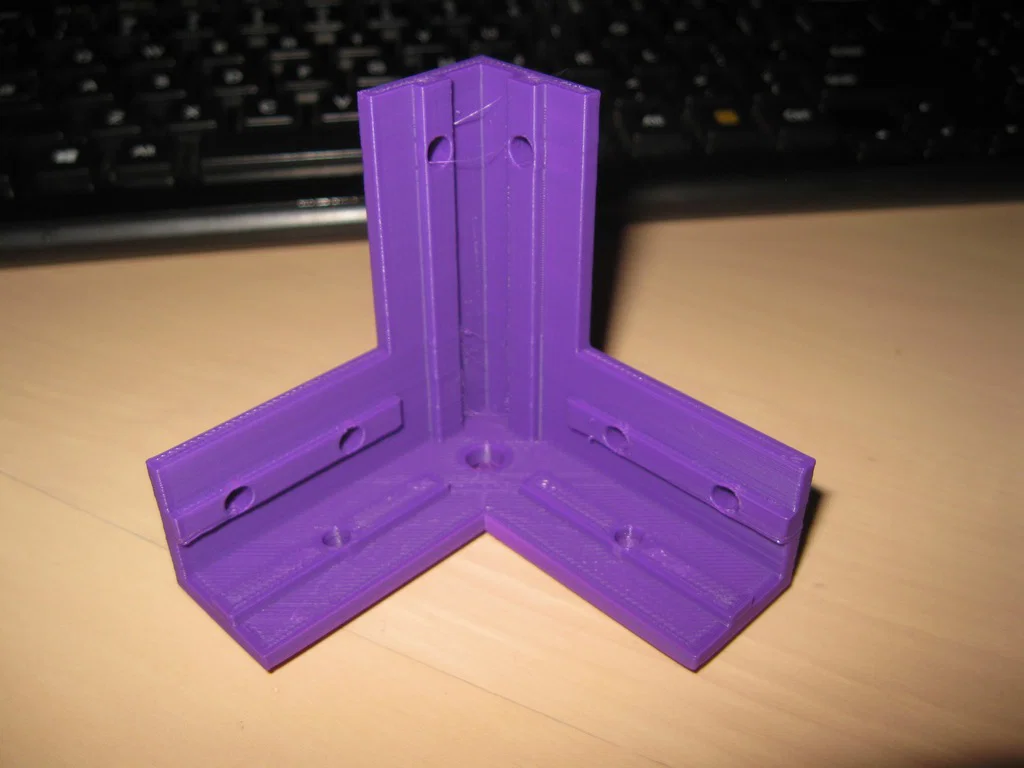

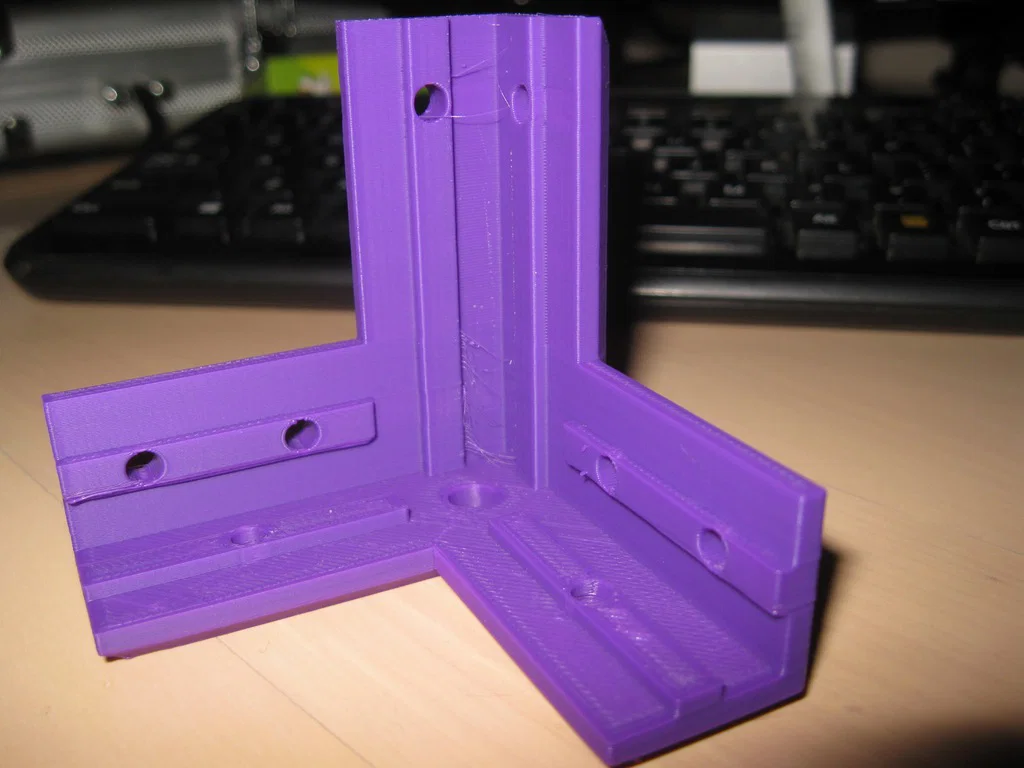

Một chi tiết góc chắc chắn để dựng khung từ nhôm định hình 2020 Aluminum extrusion. Ba thanh/khối nhôm được liên kết bởi chi tiết này sẽ được bắt mỗi bên bằng 3 con vít theo bố cục tam giác. Chi tiết sẽ trượt khít vào rãnh (slot) của extrusion để giữ chặt và an toàn. Các lỗ vít dùng cho vít M4 đầu lục giác chìm (hex socket head cap), mỗi lỗ có countersink 2mm. Một trong các lỗ vít là cho M6, lỗ ở đầu thanh extrusion cần được taro để dùng vít này.

Thông số chung:

• Infill 40% để đảm bảo độ cứng, PLA là ổn
• Layer height 0.2mm để lỗ vít/countersink chính xác
• Vít M4 hệ metric với countersink 2mm
• Rãnh channel giúp lắp khít và vuông góc
• Vít M6 hệ metric cho lỗ đã taro ở đầu extrusion
• Mỗi thanh nhôm được bắt bằng 3 vít theo dạng tam giác để cứng vững tối đa

UPDATE 1: Mình đã thêm 2 model nữa: một cái là cùng chi tiết này nhưng bỏ lỗ cho phần lỗ taro của extrusion. Model còn lại có thêm một khối cube ở góc và cũng không có lỗ taro vì không cần thiết. Mình chưa in thử hai bản này nhưng chúng gần như y hệt bản gốc; trong OnShape mình chỉ duplicate part rồi chỉnh tham số thôi. Parametric modeling FTW!

UPDATE 1/23/2020 Chi tiết/“thing” này giờ đã lỗi thời (obsolete)!!! Bản cập nhật mới cho toàn bộ các chi tiết này và có thêm chi tiết mới ở thing mới này: https://www.thingiverse.com/thing:4117326 vô xem thử rồi in nha, cho mình xin ý kiến luôn!

Print Settings

Printer:

Maker Architect (Replicator 1 Clone w/ Heatbed)

Rafts:

No

**Supports:**

Doesn't Matter

Resolution:

0.2mm

**Infill:**

40%

Notes:

In bằng Ultimachien PLA ở 210C, 40mm/s cho perimeters, 90mm/s cho infill, 25mm/s cho lớp đầu tiên, layer height 0.2mm, và infill 40% để tăng độ cứng; bạn cứ tăng thêm tùy nhu cầu.

How I Designed This

OnShape

Dựng mẫu trong OnShape, dùng extrusion tool và chamfer tool.

Category: 3D Printer Parts
