Đồ gá khoan chốt gỗ (Wood Doweling Jig)

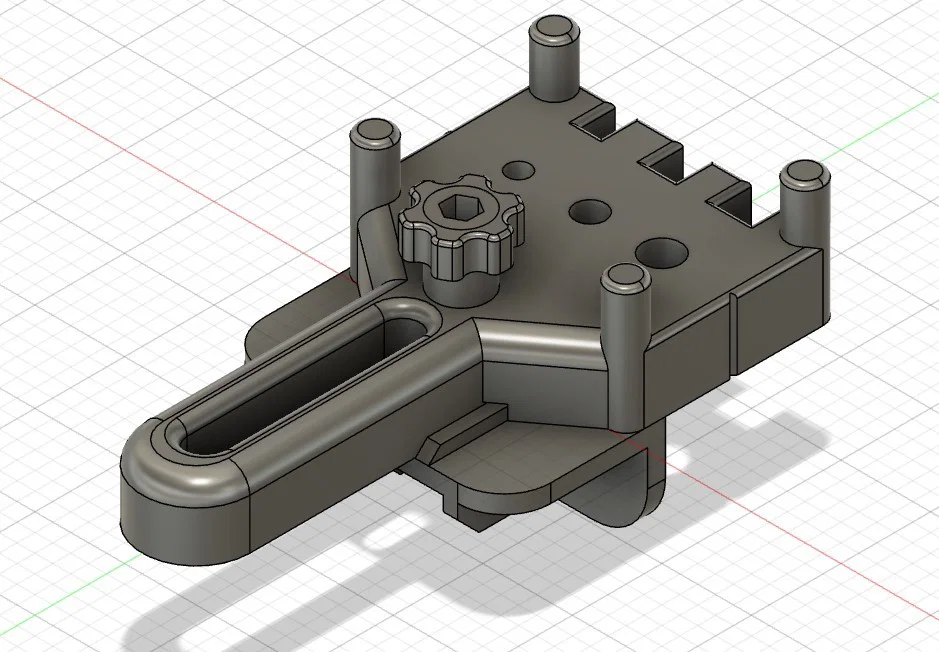

Mình có đề xuất thiết kế cho lỗ 6mm, 8mm và 10mm. Hiện đang có 2 mẫu.

Mẫu thứ nhất chỉ là nhựa, không có spacer kim loại. Nhược điểm là lỗ nhựa có thể bị hư khi khoan.

Model này gồm các part nhựa:

• 1x doweling jig just plastic.stl
• 1x fuse.stl
• 1x screw.stl

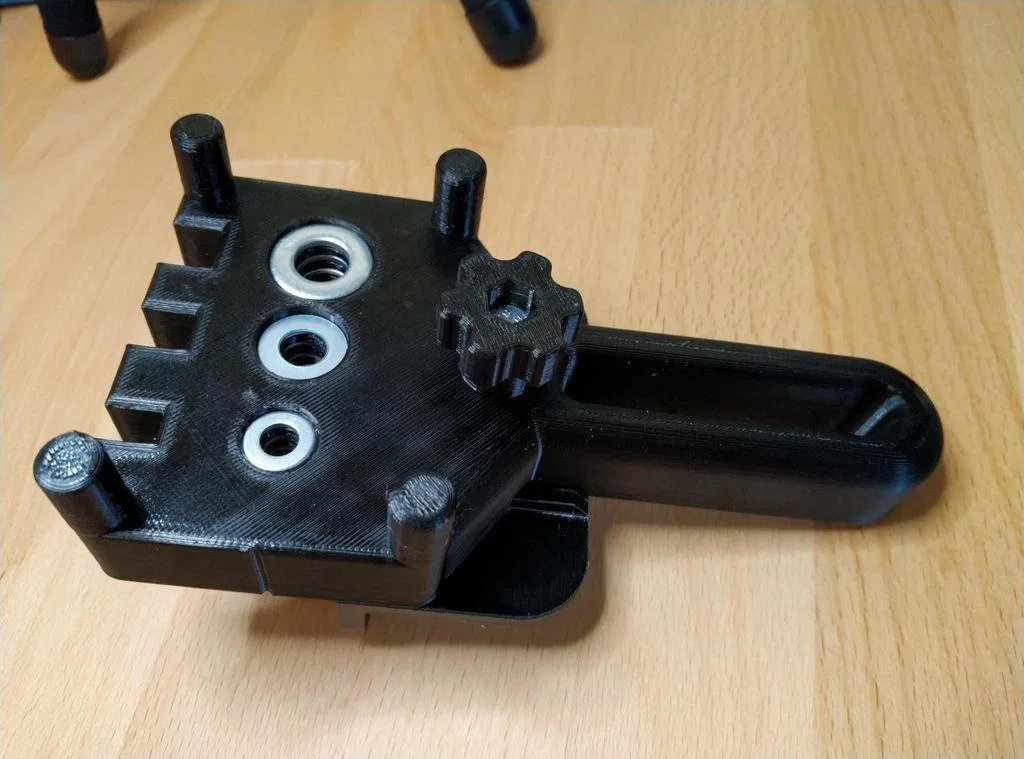

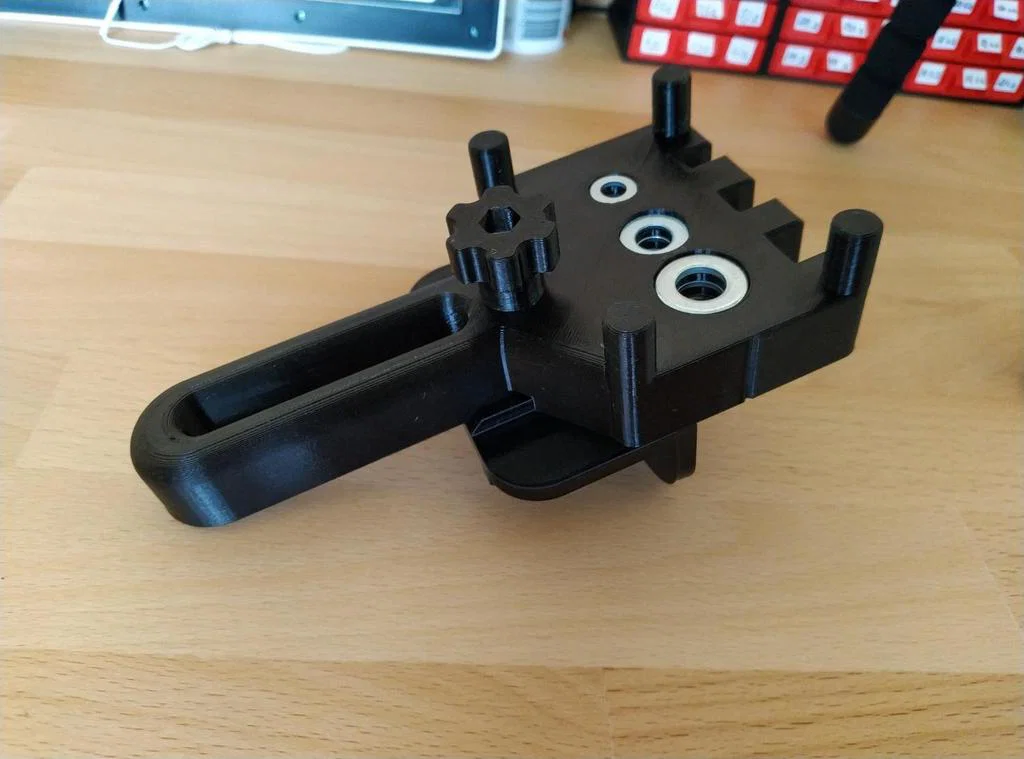

Mẫu thứ hai có spacer kim loại để tăng độ bền, giúp lỗ nhựa chịu khoan tốt hơn. Trong video hướng dẫn bạn có thể xem cách lắp tool: https://youtu.be/3R7vXAq0W6U .

Có thể dán spacer pad vào phần nhựa bằng keo để chắc chắn hơn. Nếu không dán, các spacer pad có thể bị rớt ra.

Model này gồm các part nhựa:

• 1x doweling jig with spacer.stl
• 1x fuse.stl
• 1x screw.stl
• 3x plastic spacer 12mm.stl
• 3x plastic spacer 16mm.stl
• 3x plastic spacer 20mm.stl

Model này gồm các phần không phải nhựa:

• 4x Spacer pad 10.5 x 20.0 mm (đường kính trong x ngoài), ví dụ như vầy https://www.obi.sk/podlozky/lux-podlozka-priemer-10-5-mm-pozinkovana-100-kusov/p/3860467
• 4x Spacer pad 8.4 x 16.0 mm (đường kính trong x ngoài), ví dụ như vầy https://www.obi.sk/podlozky/lux-podlozka-8-4-mm-uslachtila-ocel-100-kusov/p/3860517
• 4x Spacer pad 6.4 x 12.0 mm (đường kính trong x ngoài), ví dụ như vầy https://www.obi.sk/podlozky/lux-podlozka-priemer-6-4-mm-pozinkovana-100-ks/p/3860806

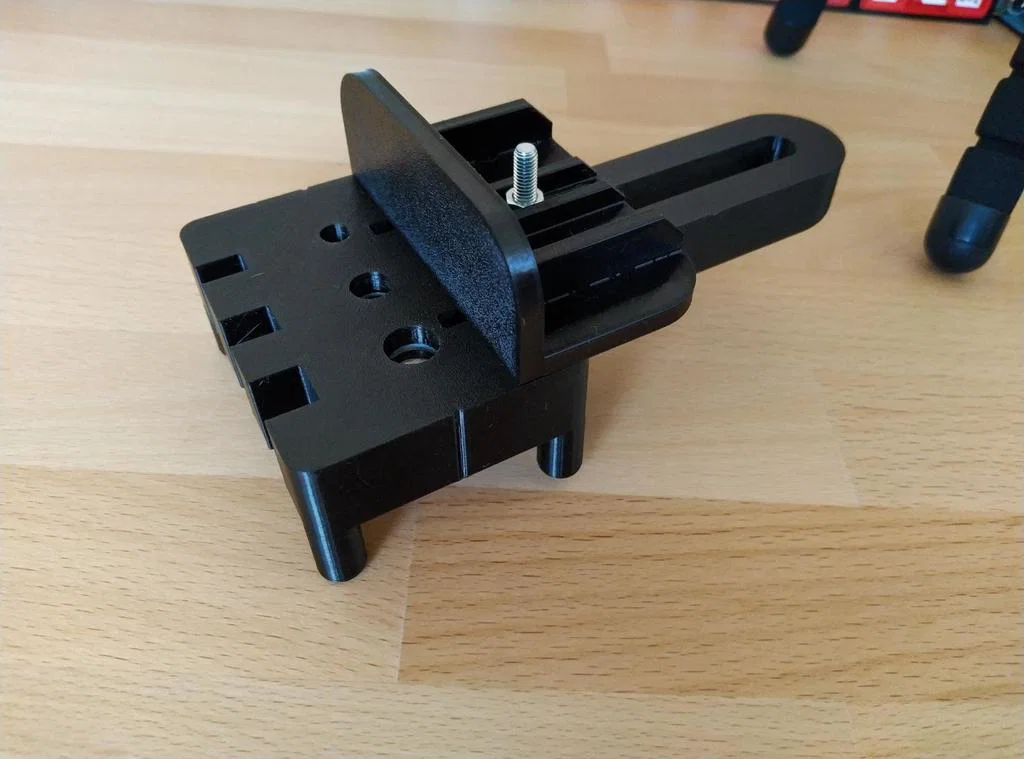

• 1x screw M5 x 50mm, ví dụ như vầy https://www.obi.sk/strojne-skrutky/skrutka-m5-x-50-mm-pozinkovana-plny-zavit-1-kg/p/4210100
• 1x nut M5 ví dụ như vầy https://www.obi.sk/sesthranne-matice/lux-m5-sesthranna-matica-pozinkovana-100-ks/p/3945557
• keo dán
