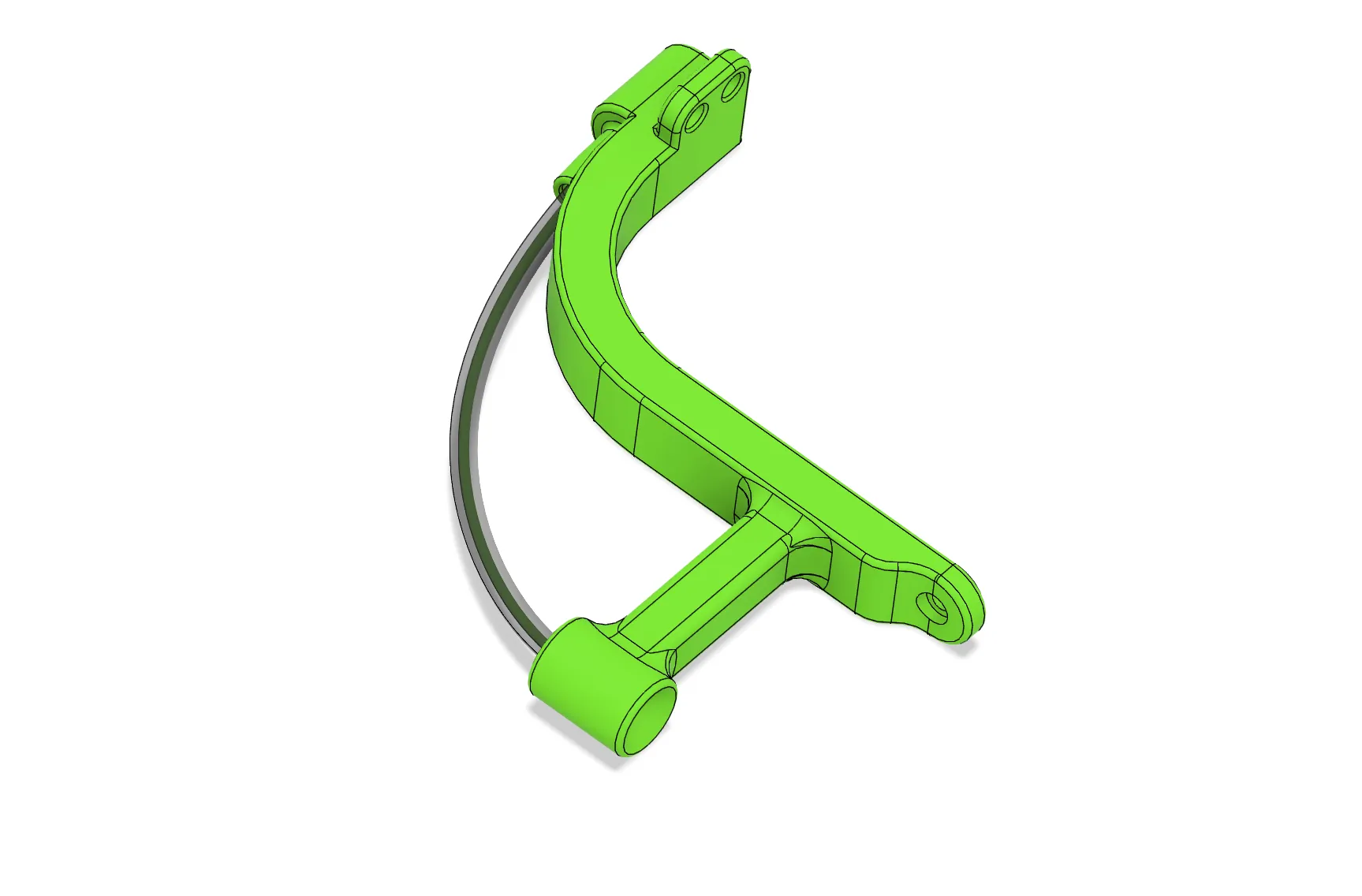

Cánh tay hướng dẫn filament bên cho P1P / P1S / X1C

Hướng dẫn sử dụng Filemant cho P1P nếu bạn sử dụng Cánh tay/Giá cuộn lắp bên Nó được thiết kế để vặn trực tiếp vào khung trên bên trái của máy in, để tăng cường độ ổn định và ở phía sau của khung, nơi nó thay thế bộ coupler PTFE nguyên bản (hoặc thay thế của tôi cho điều đó) #### BOM - 2 x kết nối PC4-M10 hoặc PC4-M6 (Liên kết tiếp thị Amazon)

• 2 x ốc vít hướng dẫn ống PTFE nguyên bản
• 1 x M3x12 + vòng đệm/khoảng cách
• 15 cm ống PTFE
• tùy chọn: Cánh tay cuộn bên nặng của Bambu Lab P1P #### In ấn kiểm tra, các ren của kết nối PC4-M10 của bạn có: họ không chỉ định bước ren. nếu một đai ốc M10 thông thường vừa vặn, thì nó là M10x1.5 mm - nếu không, thì nó rất có thể là MF10x1.0 (hoặc thậm chí MF10x0.9) ngay cả khi nó ghi “M10” - bạn có thể chọn đúng tệp để in. PC4-M6 thường có ren M6x1.0, nếu bạn gặp ren khác chỉ cần nhắn cho tôi tôi khuyên bạn nên sử dụng PETG với chiều cao lớp 0,12 mm, 6 vòng tường và một lượng độ đầy vừa phải 25 % là đủ, vì có một hỗ trợ cấu trúc bên trong được mô hình hóa trực tiếp - nếu bạn in với chiều cao lớp lớn hơn, bạn có thể cần sử dụng “lực nhẹ nhàng” để vặn các kết nối nếu bạn không có bất kỳ vỏ bọc nào, bạn muốn in khoảng cách 5,5 mm, với một vỏ bọc có độ dày tường 3 mm, bạn sẽ cần khoảng cách 2,5 mm - đo và điều chỉnh cho kích thước thực tế #### Lắp ráp 1. kiểm tra xem ống PTFE có vừa không, nếu không, bạn có thể khoan lỗ bằng mũi khoan 4,2 đến 4,5 mm

2. Vít 2 đầu nối PC4 vào
3. chèn ống PTFE, để tránh kẹt, nó cần phải đồng tâm với lỗ khoan phía sau - nếu không, bạn có thể làm mềm nó nhẹ nhàng bằng súng nhiệt hoặc cắt ngắn đi vài mm
4. Gỡ bỏ hướng dẫn PTFE và lưu lại các vít

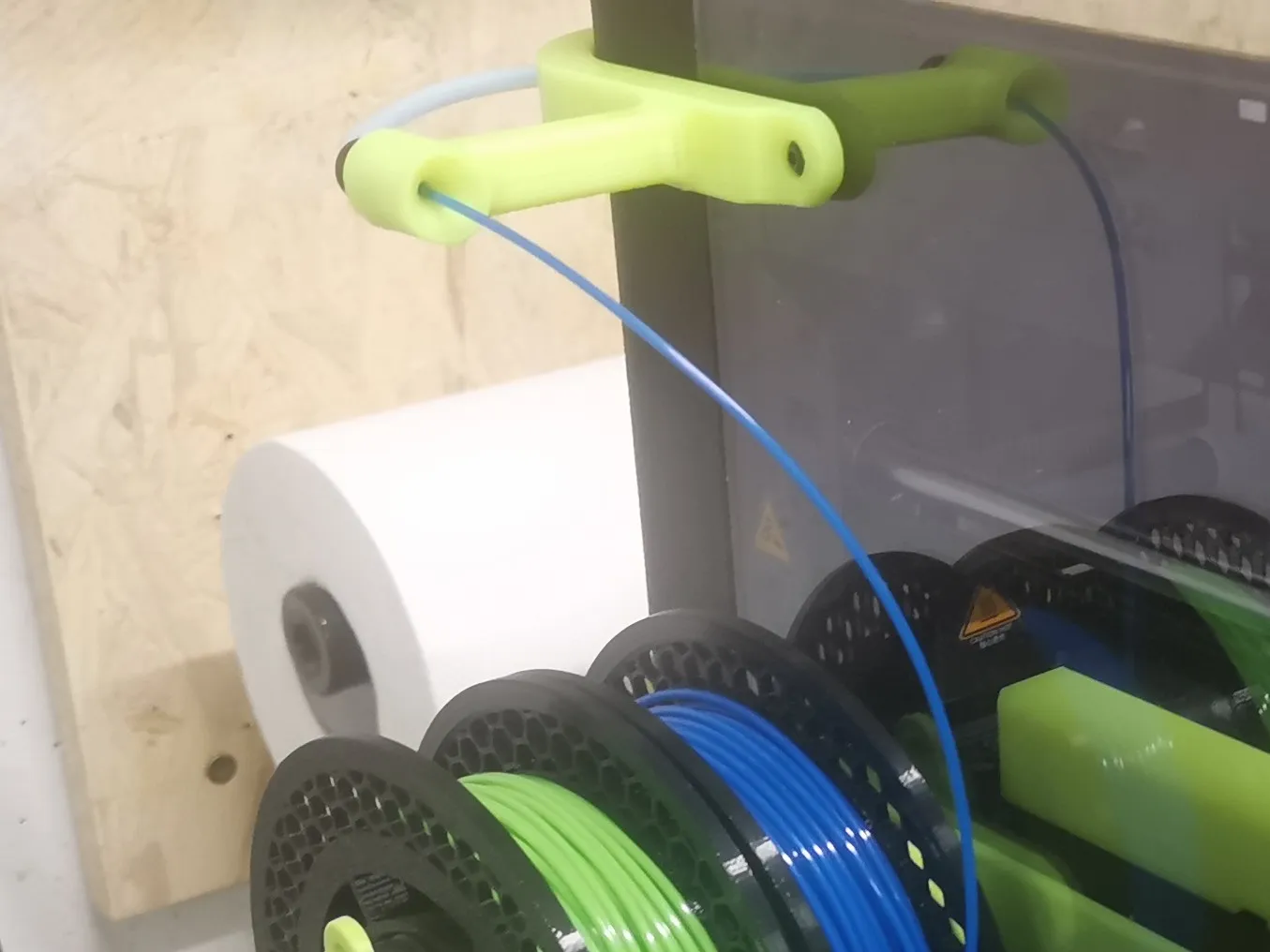

5. Vít tay cầm filament vào phía sau bằng 2 vít đó
6. đặt vít M3x12 qua lỗ bên cạnh và vòng đệm xung quanh và vặn vào khung trên bên trái - lỗ ở đó không được khoan sẵn, vì vậy một lực ấn mạnh và chậm, thẳng và đều sẽ cắt ren vào thanh kim loại mỏng (bạn cũng có thể sử dụng một cái ren nếu bạn có) lưu ý rằng bước này không thể thực hiện trên X1/X1C hoặc P1C mà không khoan qua bên hông Ghi chú Bán kính của tay cầm phù hợp với các tấm mod có độ dày tối đa 3 mm - nếu bạn có các mảnh mỏng hơn, nó có thể để lại một khoảng trống nhỏ hoặc có thể không vừa với các mảnh dày hơn khoảng trống giữa cạnh ngoài của vỏ và thanh bên trái của khung máy in nên đo là 5,5 mm (khoảng cách vòng đệm đã cung cấp) nếu bạn đang tìm kiếm một vỏ phù hợp, Minimal Enclosure vừa vặn hoàn hảo
