BowTie Extruder Gearbox (Hộp số extruder BowTie)

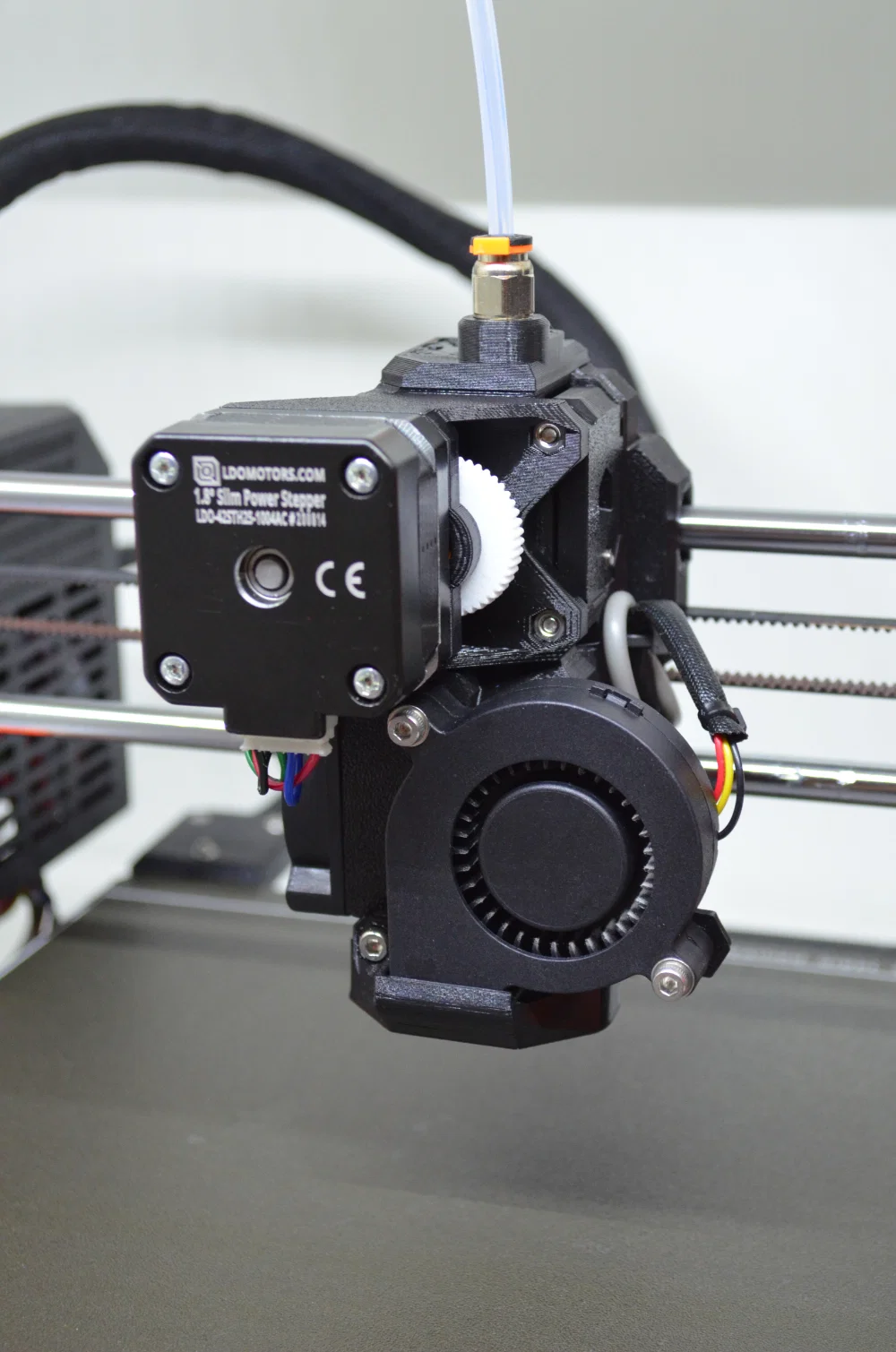

Cải thiện độ chính xác khi đùn của cụm printhead direct-drive của bạn, đồng thời làm cho nó nhẹ hơn đáng kể.

Nếu mẫu này giúp ích cho bạn, nhớ like, đánh giá và chia sẻ hình thành phẩm nha! Còn nếu có gì chưa ổn thì để lại bình luận góp ý giúp mình 😉

Tính năng

• Gearbox cho NEMA17
• Tỉ số truyền, 2 lựa chọn:
  • ~3:1 _(_50/17T, chính xác là 2.94, giống BMG)
  • ~4:1 (53/14T, chính xác là 3.79)
• Dễ in
• Rất nhẹ*
• Bánh răng lộ ra ngoài vừa làm “visualizer” vừa làm thumb screw để (tháo) nạp filament thủ công
• Cần rất ít dụng cụ để lắp (lục giác 1.5mm & 2mm)

(*) Tổng khối lượng tất cả chi tiết nhựa và kim loại là 33g. Kết hợp với pancake motor (~120-150g) sẽ giúp giảm cân đáng kể so với motor zin (280g). Nhờ thiết kế nhỏ gọn nên dùng rất ít filament; đây là một trong những gearbox NEMA17-pancake nhẹ nhất hiện có (ít nhất là trong những mẫu mình biết).

Phần cứng cần thiết (BOM)

Mô tả

Số lượng

M3x6mm (DIN7984)

4x

Đai ốc M3 (DIN934)

4x

Bạc đạn MR105 (OD 10mm, ID 5mm, dài 4mm)

2x

Long đền Nylon M5 (OD 8mm, ID 5mm, dày 1mm)

2x

Trục D 45x5mm

1x

Vít chặn (grub-screw) M4x5mm (DIN913)

1x

NEMA17 pancake motor, chiều dài trục tối đa 20mm tính từ mặt đế (Motor khuyến nghị: LDO-42STH25-1004AC hoặc 17HS10-0704S)

1x

Tùy theo tỉ số truyền bạn muốn, chọn một trong hai:

• [mod 0.5, bánh răng kim loại 17T (có thể lấy từ Bondtech BMG extruder)](<https://www.conrad.com/p/reely-motor-pinion-module-type-05-bore-diameter-5-mm-no-of-teeth-17-213942 >)
• mod 0.5, bánh răng kim loại 14T

1x

Hướng dẫn in

4 perimeters, 20% infill, 5 top/bottom-layers, trong PrusaSlicer bật “detect bridging perimeters” cho phần body.

• Body
  • Vật liệu: PETG.
• Gear
  • Vật liệu, theo thứ tự ưu tiên: Nylon, Igus I150-PF, PETG.
  • Nylon thật ra khó in chính xác nếu bạn không có dryer & drybox, nhưng bù lại chịu nhiệt tốt nhất và vốn dĩ ma sát thấp.

Lắp ráp

• Kiểm tra xem bánh răng có vào trục dễ dàng không. Nếu hơi chật, bạn có thể dùng mũi khoan 5mm để nới rộng lỗ trong vài mm đầu.
• Gắn 4 đai ốc lục giác bằng “screw pulling technique”.
• Ép 2 bạc đạn vào đúng vị trí.
• Gắn vít chặn (grub-screw) vào reduction-gear.

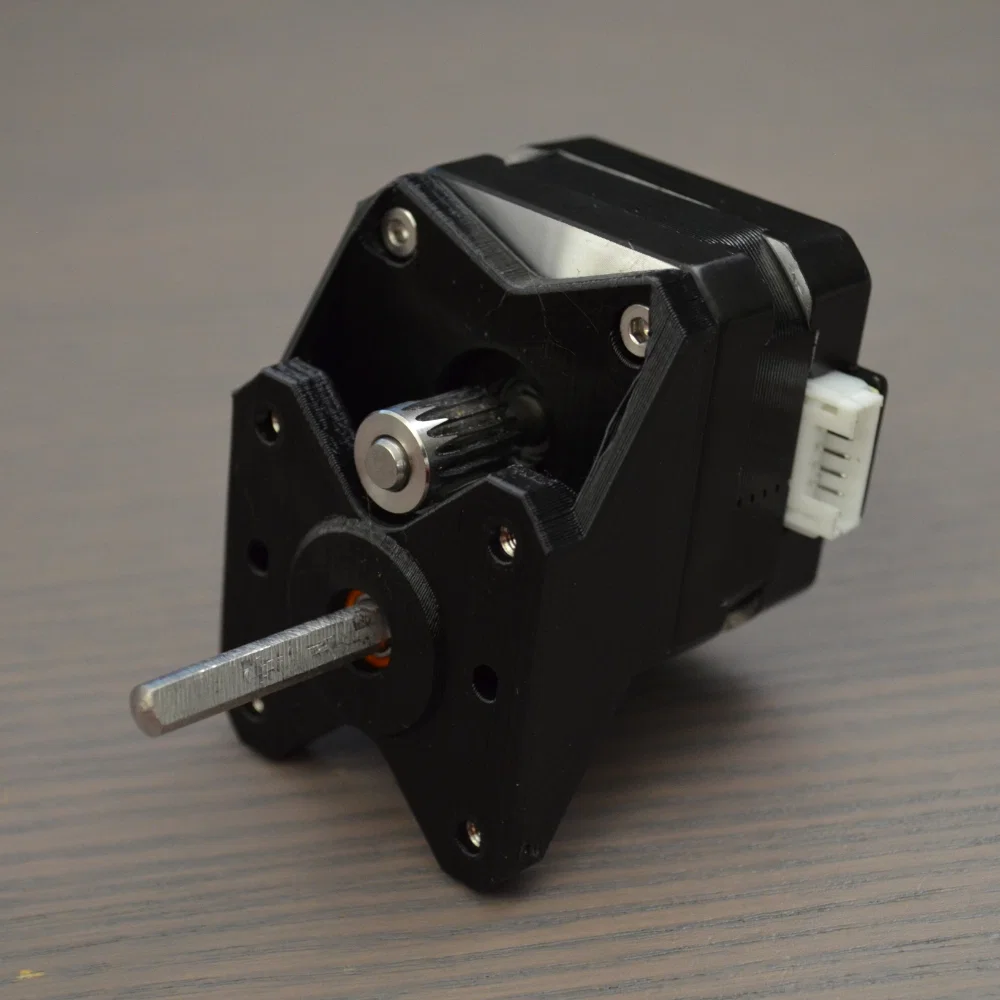

• Lắp trục:
  • Xem hình để đúng chiều các bánh răng
  • Luồn trục từ phía trước vào đến khi vừa nhô qua bạc đạn trước.
  • Lồng 1 long đền vào trục.
  • Lắp bánh răng vào trục — chưa cần đẩy trục xuyên hết.
  • Ép long đền thứ 2 vào giữa bánh răng & bạc đạn sau.
  • Đẩy trục vào hết cỡ — rồi kéo ra nhẹ một chút để trục không chạm vào motor.
  • Siết vít chặn của reduction-gear.
• Bắt motor vào gearbox bằng 4 vít M3.
• Lắp drive-gear lên trục motor.

Xong! Giờ kiểm tra xem mọi thứ có quay mượt không. Nếu mượt thì ok, gắn lên máy in là chạy. Nếu chưa thật mượt, bánh răng in có thể bị elephants foot hoặc tương tự. Thử xoay vài vòng, bánh răng sẽ “ráp” dần. Nếu xoay rất nặng, nới 4 vít M3 ra 2–3 vòng. Ấn vào phần lõm ở mặt phía motor của body, hướng về phía reduction gear, đồng thời siết lại các vít M3. Lúc này mọi thứ sẽ quay mượt hơn. Reduction gear có thể sẽ có một chút xíu backlash, nhưng thực tế không ảnh hưởng gì.

Thay đổi firmware

Với mod này trên MK3(S), tạo một file .gcode tuỳ chỉnh với các dòng bên dưới (chép vào SD rồi chạy trên máy) hoặc gửi các lệnh này qua kết nối USB.

50/17T

• M350 E16 - Set microstepping về 1/16
• M92 E415 - Đổi E-steps sang 415
• M500 - Lưu vào eeprom

53/14T

• M350 E16 - Set microstepping về 1/16
• M92 E535 - Đổi E-steps sang 535
• M500 - Lưu vào eeprom

Nếu cần quay lại cấu hình zin của MK3(S)

• M350 E32 - Trả về microstepping 1/32
• M92 E280 - Trả về esteps mặc định
• M500 - Lưu vào eeprom

PS: Tuỳ motor/cáp dùng, chiều quay trục E có thể cần đổi. Với firmware Prusa thì phải recompile firmware mới đổi được. Vì vậy mình khuyên bạn đảo chiều dây stepper motor (đổi dây) để đảo hướng.

Thông tin thêm

Đây là phiên bản cập nhật và tinh chỉnh từ thiết kế trước của mình. So với bản cũ, có các thay đổi đáng chú ý sau:

• Dùng 2 bạc đạn giống nhau
• Đơn giản hoá reduction gear
• Thêm long đền giữa reduction gear và bạc đạn
• Dễ in hơn
• Dung sai tốt hơn
• Lắp fit chuẩn hơn
• Giảm cân thêm
• Nhờ fit/dung sai tốt hơn nên không còn cần kìm để lắp bạc đạn nữa
