Kệ kê màn hình kèm 2 ngăn kéo / kệ để bàn

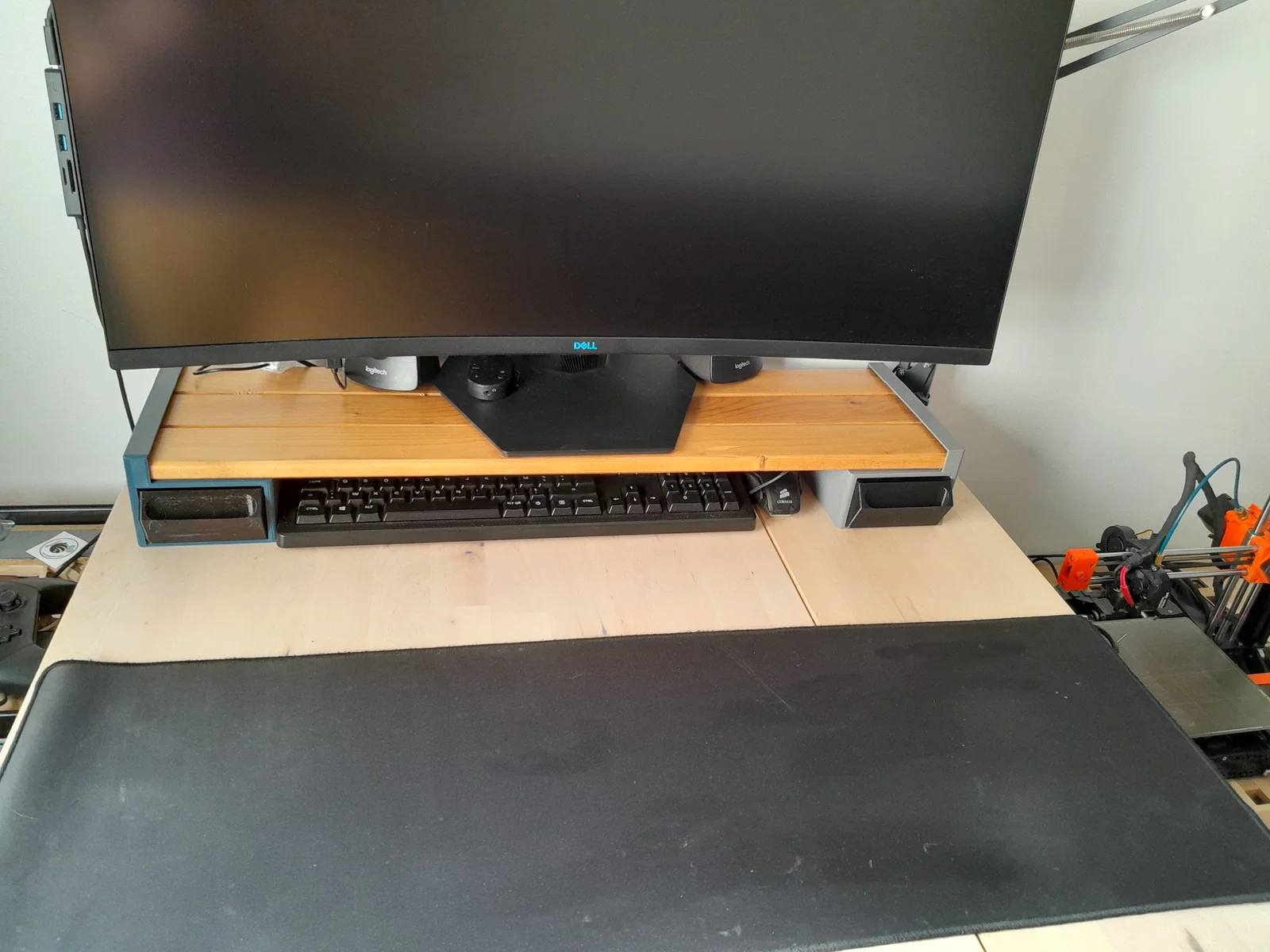

Mình thiết kế cái kệ để màn hình này để vừa nằm dưới bàn phím và chuột, đồng thời có thêm 2 ngăn kéo để cất phụ kiện trên bàn làm việc.

Phần gỗ thì mình tận dụng lại các thanh gỗ từ khung giường cũ (làm sơ lại một chút là nhìn rất ổn). Bạn cứ thoải mái dùng hoặc tái sử dụng bất kỳ tấm ván gỗ nào đang có.

• Khoảng hở dưới kệ: 70 mm (đủ cho bàn phím của mình: SteelSeries Apex 100)
• Kích thước ván gỗ: Có thể scale thiết kế lên nếu cần.
  • Độ dày: 19.5 mm
  • Bề rộng: 20.5 mm
  • Chiều dài: Dài bao nhiêu cũng được ;)

Mình in các chi tiết bằng Prusa Mini với nozzle 0.6 mm nên phải cắt (slice) model ra thành nhiều phần. Mình dùng 5 perimeter walls cho phần kệ.

• Kệ (Stand): In bằng PLA+ loại phổ thông

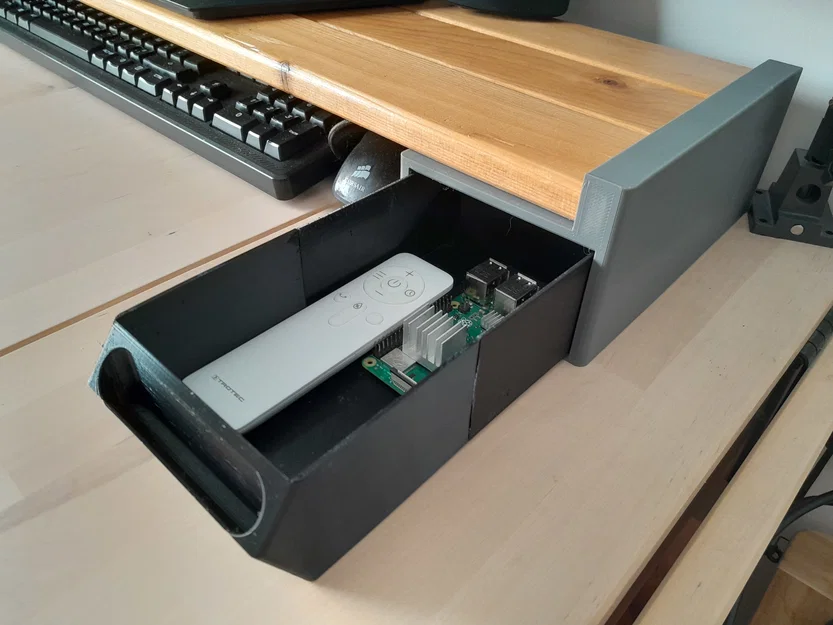

• Ngăn kéo (Drawer): In bằng Overture PETG màu đen. Mình khuyên dùng PETG cho ngăn kéo vì dẻo hơn. Nếu dùng PLA, các chốt khóa (lock pins) có thể bị gãy.

Không cần support.

File nguồn đã được đính kèm link. Thiết kế được tạo bằng PTC Creo Parametric.
