Ngàm gắn Phone/Tablet cho Thrustmaster TGT (Thrustmaster TGT Phone/Tablet Mount)

Nếu bạn thấy thiết kế này hữu ích, vui lòng cân nhắc chia sẻ một Make hoặc để lại bình luận. Mình luôn thích được thấy công sức của mình được người khác dùng ngoài kia, và điều đó thường truyền cảm hứng để mình cải tiến khi có thể. Không có phản hồi thì mình chỉ coi như xong một thiết kế rồi chuyển qua dự án mới.

-------------------------------------------------------------------------------------------------------------

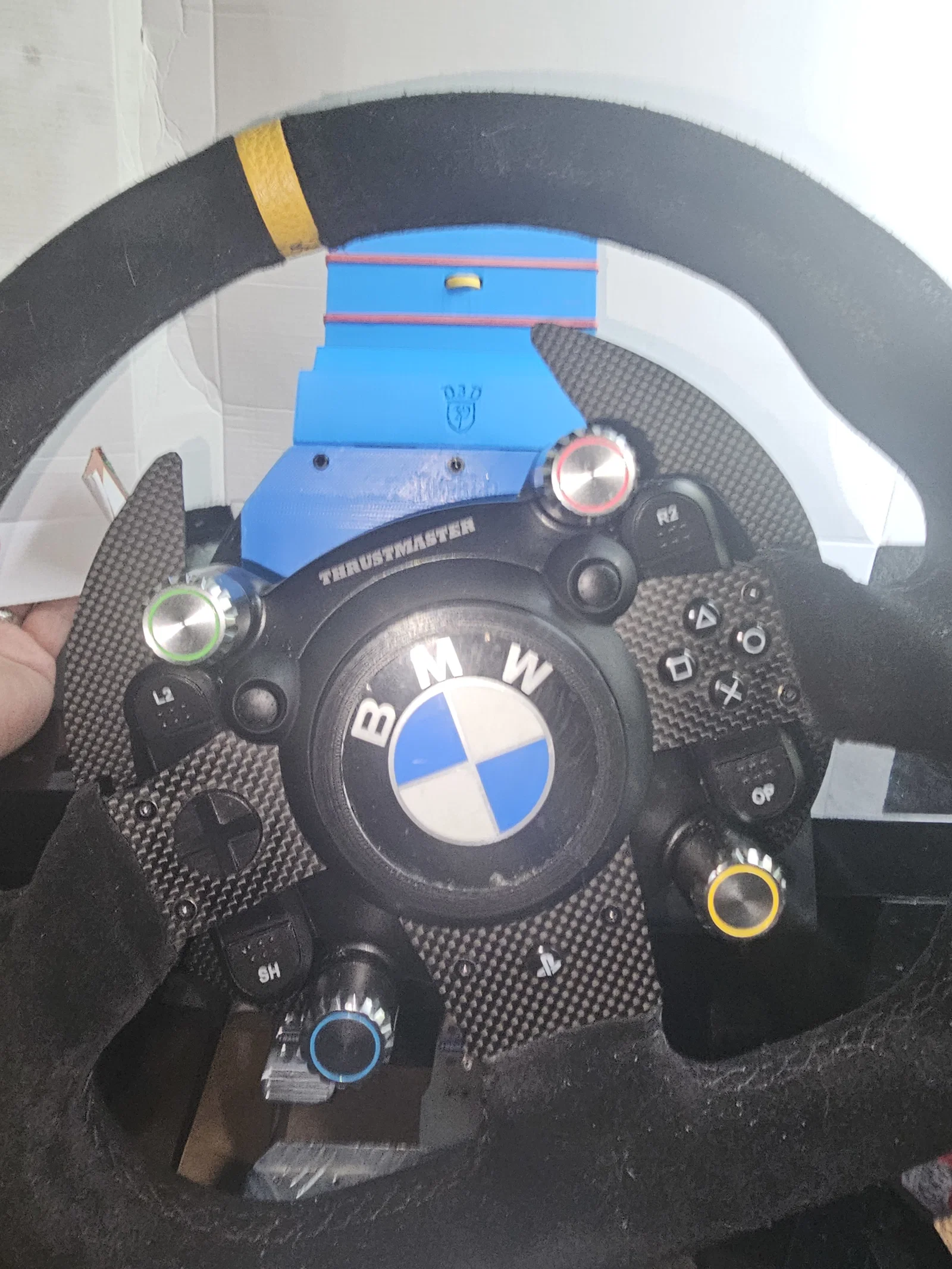

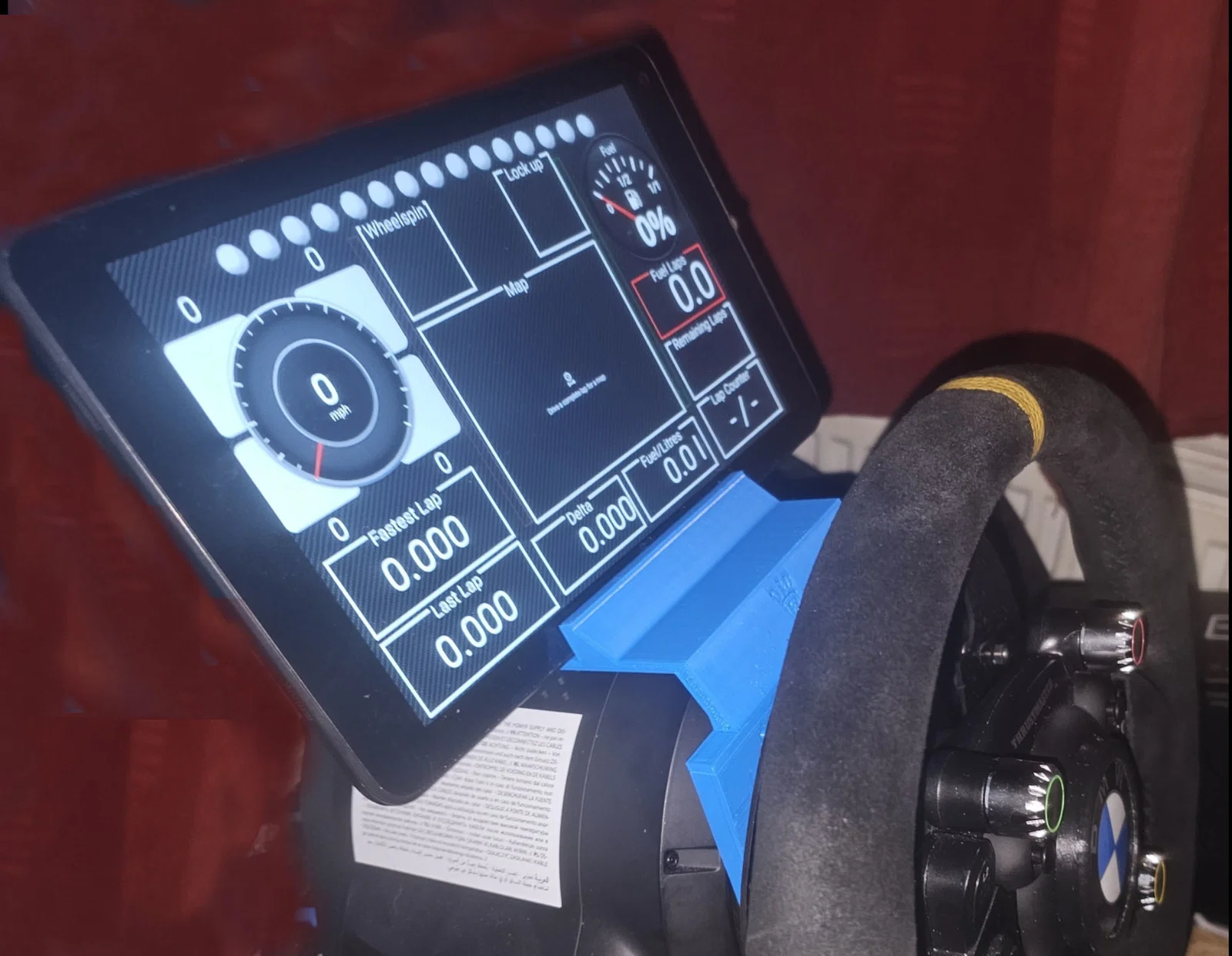

Mình dùng một cái tablet Android rẻ và một app sim racing hiển thị dashboard tuỳ biến khi chơi GT7. Trước giờ mình không có chỗ nào ổn để gắn tablet. Mình thiết kế cái này để đặt tablet đúng vị trí mình muốn: trên đỉnh wheelbase. Nó được thiết kế để dùng được với hầu hết tablet hoặc phone. Steering wheel thực tế của mình lớn hơn bánh lái TGT zin nên nó che một chút phần dưới màn hình. Với người dùng wheel zin thì sẽ bị ít hơn nhiều.

Nó được thiết kế để vừa TGT/TGT2 và đúng mục đích này thì rất chuẩn. Tuy nhiên, nó “có thể” cũng vừa T300 và các biến thể tương tự. Mình không còn cái T300 cũ để đo đạc nên phần này nhờ mọi người xác nhận giúp. Mình không thấy lý do gì mà nó không vừa dòng T300, vì phần mặt trước của base unit khá giống nhau.

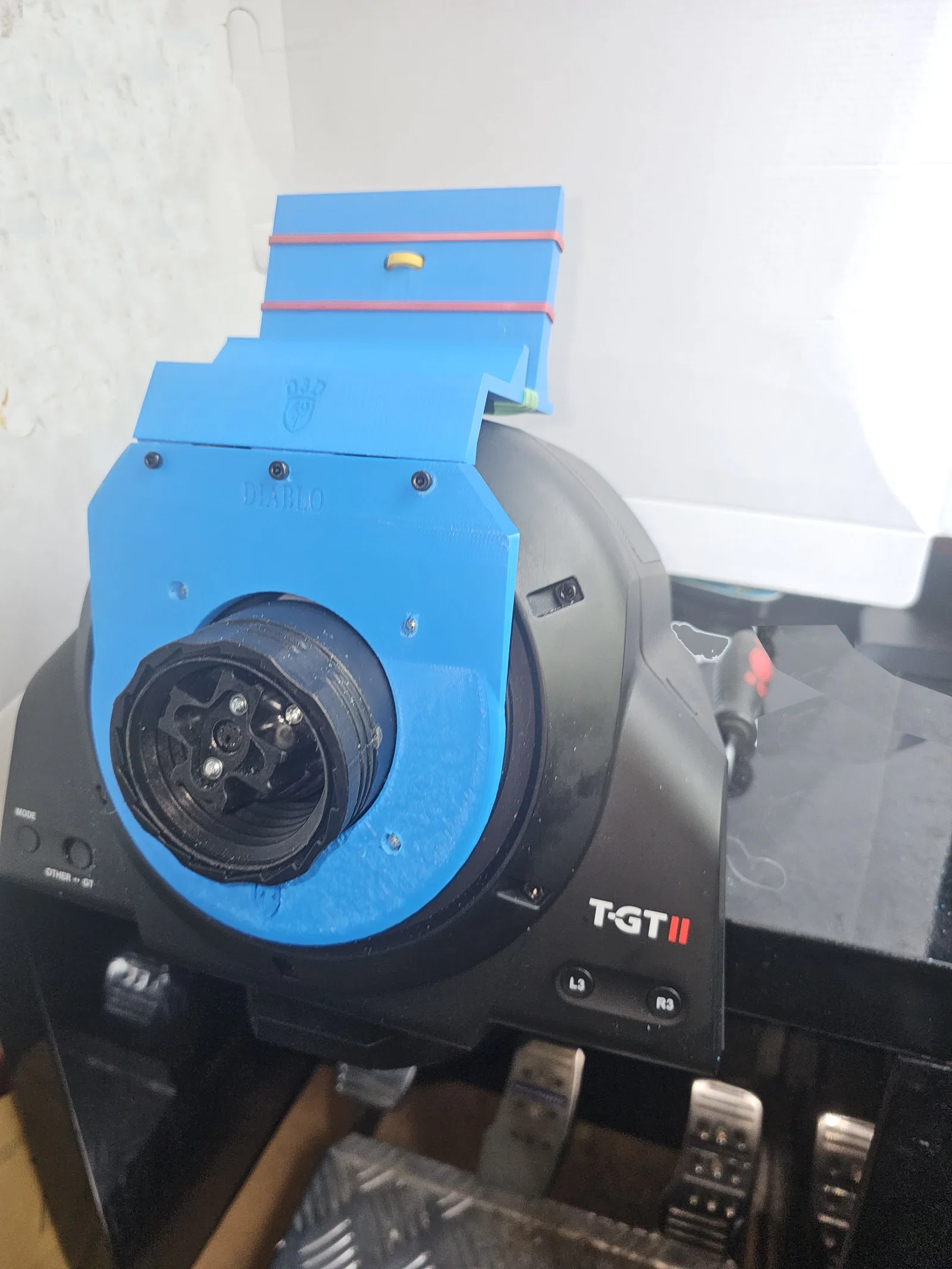

Hình ảnh cho thấy mình dùng lẫn lộn 2 phiên bản đã thiết kế và in để đi đến giai đoạn này. Mình chưa hài lòng với bản Beta vì nó có các góc mà wheel và paddle mình đã mod làm cho dễ bị quẹt/ngón tay móc vào. Bản tiếp theo (version 1a) mình bỏ các góc đó và chỉnh nhẹ vài điểm, nhưng vẫn giữ nguyên nửa trên hoạt động tốt như cũ. Bản release cuối cùng lại được tinh chỉnh thêm với nhiều chamfer hơn, bỏ thêm các góc, và tăng đáng kể khoảng hở cho ngón tay.

Bản mới này cũng bỏ luôn cái Spacer mình dùng ở bản Beta (nhưng mình vẫn để spacer trong bộ file vì nếu muốn thì vẫn có thể dùng cho mục đích khác).

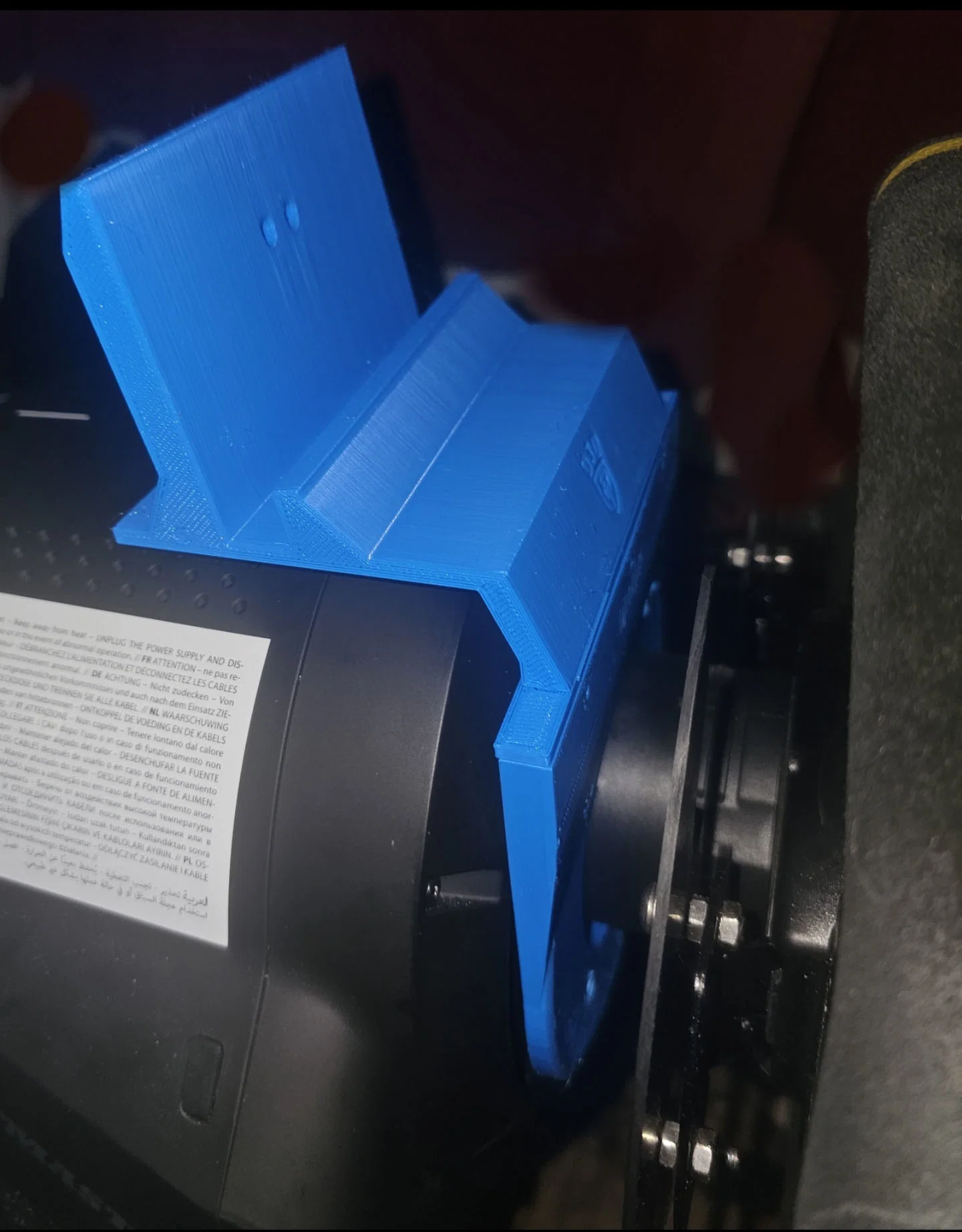

Tablet Android rẻ của mình dày 10mm ở phần đáy. Mình làm cái rãnh (trough) rộng 13mm để cho phép dùng thiết bị dày tới 13mm. Spacer hiện không còn dùng đúng mục đích cũ, nhưng nếu muốn bạn có thể tận dụng để chèn bớt khoảng hở khi kẹp giữa mount và tablet. Thực ra không bắt buộc, nhưng khi dùng nó sẽ đẩy phần đáy tablet sát về phía sau của mount hơn (nếu muốn lấp đầy khoảng trống thì in thêm spacer), nhưng như đã nói, hoàn toàn không thiết yếu.

Mình thiết kế chủ yếu cho bản thân, nhưng sau khi dùng thấy ổn nên mình cải tiến thêm vài điểm và đăng cho ai cần. Mình cố gắng hết mức để không cần thêm hardware gì.

Nếu in bằng PLA thì thứ duy nhất cần là một tuýp keo 502 (superglue). Hoặc bạn có thể dùng 3 con ốc/bu-lông M3 thay cho keo.

Thiết kế khá đơn giản và không cần chỉnh sửa gì trên wheelbase. Nó dùng 4 con ốc có sẵn vốn giữ cái vòng trang trí tròn (beauty ring) ở mặt trước của cụm base.

Có lúc mình có thể quay lại và làm thêm vài biến thể phần trên để có tuỳ chọn offset cho ai muốn để phone lệch sang bên thay vì nằm ngay trên đỉnh. Mình cũng có ý tưởng về một cơ chế giữ (retention) tốt hơn (cách hiện tại đã hoạt động rất ổn rồi, nhưng mình thích thử thách làm nó trông “pro” hơn theo kiểu hay over-engineer).

Do nó đã chạy ngon và mình đang dùng hằng ngày, mấy thay đổi này nằm rất thấp trong danh sách ưu tiên nên có thể sẽ không bao giờ làm. Nhất là vì sau 3 ngày nằm trên trang file của mình ở Printables thì… tổng cộng là Zero chú ý: không download, không Like. Không gì hết. Lúc này cảm giác như chỉ có đúng một người dùng là… mình, mà nó cũng chạy ổn rồi nên nếu mình ngồi sửa tiếp có khi chỉ tốn thời gian.

Hướng dẫn.

Sau khi in xong, thử ráp 2 phần chính lại với nhau nhưng đừng dán keo hay bắt ốc vội. Nếu bạn định bắt ốc để siết 2 phần lại với nhau thì: trong lúc đang ráp chung, dùng mũi khoan 2.5mm khoan xuyên qua 3 lỗ ở phía trên của tấm faceplate đã in. Sau đó dùng 3 con ốc/bu-lông M3 luồn qua các lỗ để cố định 2 phần mà không cần keo. Chưa cần siết chặt, chỉ vặn cho nó ăn ren. Xong bước này thì tháo 2 phần ra lại.

Tháo steering wheel khỏi base. Sau đó dùng tua vít bake (philips) tháo 4 con ốc giữ cái vòng tròn ở mặt trước của base. Ở bản release hiện tại mình chưa làm sẵn lỗ để bắt faceplate in vào base, chủ ý là để cái bracket dùng được trên nhiều dòng wheelbase Thrustmaster hơn.

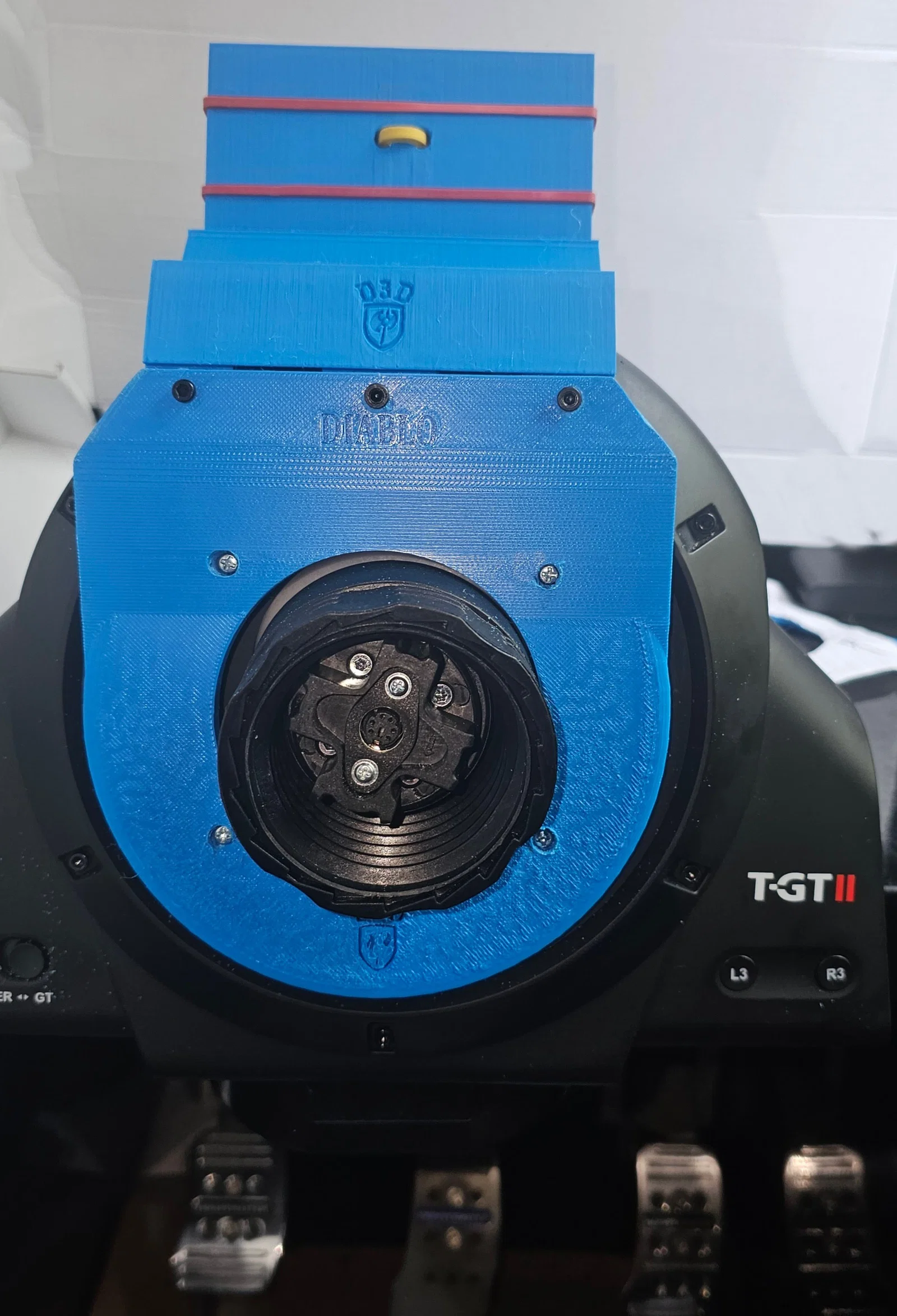

Để tạo lỗ trên tấm chính: canh cái vòng tròn bạn vừa tháo ra từ wheelbase lên faceplate đã in. Khoan lỗ 3mm xuyên qua bracket in, dùng chính vòng tròn zin đó làm chuẩn canh. Để dùng được cặp ốc trên (top pair) là ốc zin của wheel, bạn cũng sẽ phải countersink nhẹ lỗ vì ốc Thrustmaster khá ngắn, còn bracket in thì phần trên dày hơn phần dưới. Nếu bạn không muốn lằng nhằng với hai con ốc trên thì nhiều khả năng chỉ dùng 2 con ốc dưới cũng đủ. Gắn faceplate in lên wheelbase và cất cái vòng tròn zin ở chỗ an toàn vì khi gắn screen mount thì không cần dùng tới nó nữa.

Nếu bạn không có mũi khoan và máy khoan, bạn có thể đánh dấu lỗ rồi nung nóng một miếng kim loại phù hợp (ví dụ một con ốc kẹp bằng kìm) và chảy/melt xuyên lỗ qua phần in.

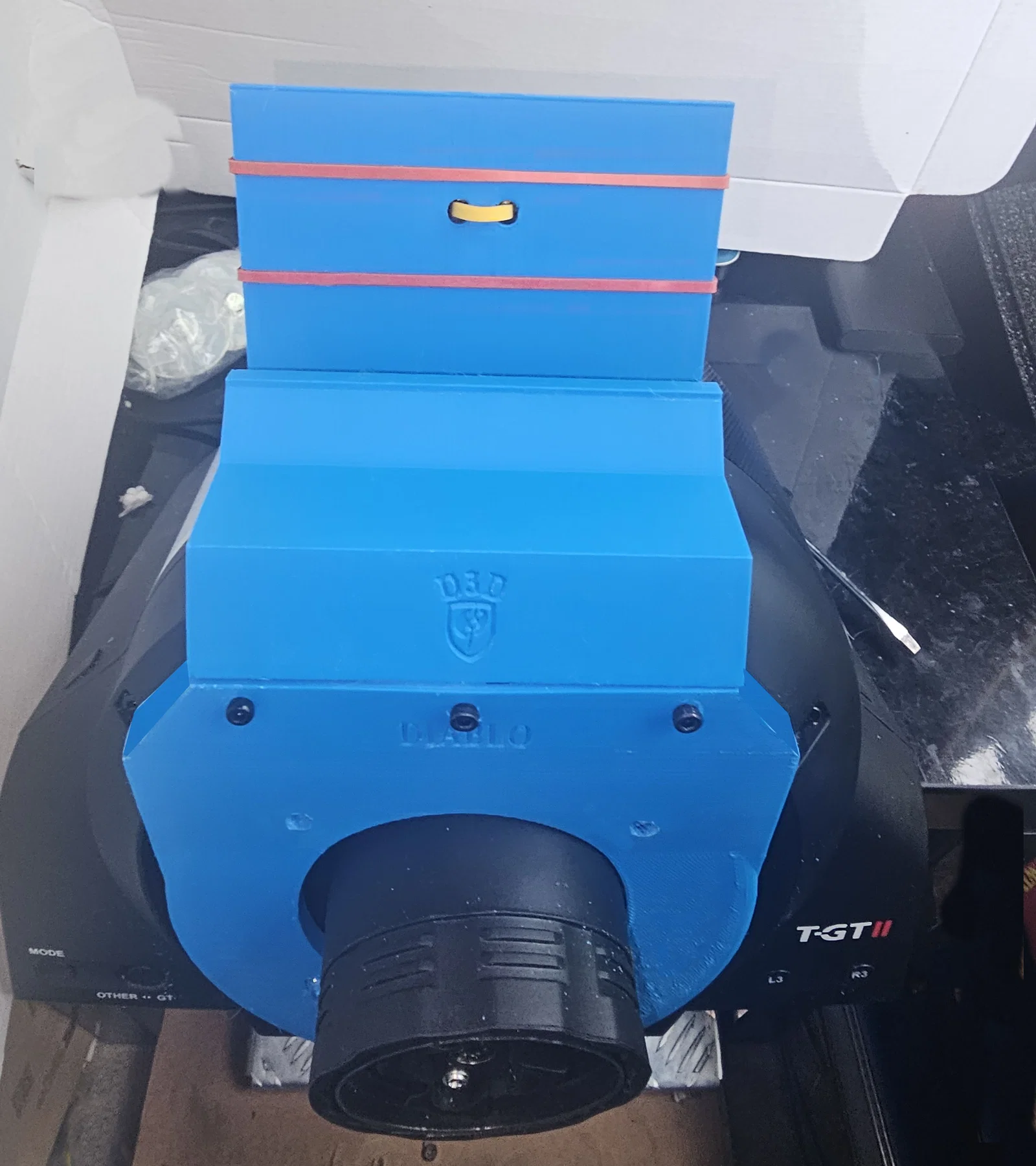

Phần tiếp theo hoàn toàn tuỳ chọn, và nếu làm thì làm ngay bây giờ sẽ dễ hơn về sau. Mình dùng vài sợi thun (elastic bands) ở chỗ tablet sẽ nằm, kèm với cái kẹp giữ phía trên. Căng vài sợi thun vòng qua phần in để chúng phủ lên đáy của rãnh nơi tablet đặt vào; đầu còn lại của thun sẽ bị kẹp giữa mount và wheelbase khi lắp. Khi đó thun sẽ kéo cái kẹp và giữ tablet/phone chắc tại chỗ. Mình còn vòng thêm vài sợi thun quanh phần gối đỡ phía sau bracket (phía sau tablet) để tablet tựa lên thun chứ không tỳ lên nhựa in—nhưng cái này là mình làm hơi “dư”, không bắt buộc.

Có 2 lỗ ở mặt sau của tablet mount. Bạn chỉ cần dùng chúng nếu bạn định dùng cái kẹp giữ tablet. Nếu bạn chọn cách này thì luồn thun từ phía sau vào rồi vòng ra lại qua lỗ còn lại (cần thì dùng 2 sợi). Cái kẹp phía trên (nhìn không đẹp lắm, nhưng mình ưu tiên chức năng và độ chắc hơn thẩm mỹ ở chỗ này) được thiết kế để chỉ cần đặt lên trên tablet (vẫn có chỗ để thêm thun nhằm đệm cho tablet). Mặt sau của kẹp có một phần lồi để móc sợi thun mà bạn đã gắn ở phần đỡ phía sau, giúp giữ tablet chắc chắn.

Giờ bạn có thể lắp 2 phần lại với nhau.

PRINTING

Mình làm thiết kế để in cho dễ. Tấm faceplate chính cần in nằm phẳng và dùng supports vì phía trên của faceplate có một bộ rãnh (channels). Nếu dùng ốc zin (và vì bạn sẽ khoan lỗ trên phần in), mình khuyên in phần này đặc hơn hoặc tăng outer perimeters. Nếu bạn dùng ốc mới dài hơn thì yêu cầu về độ đặc không quan trọng bằng.

Phần sau/phần trên của mount cần in dựng nghiêng đứng trên cạnh (standing on it's side) và dùng supports do có các tai bắt (fixing lugs) và ở mức độ ít hơn là 2 lỗ nhỏ phía sau mount.

Cái kẹp giữ (securing clip) cũng cần supports do phần lồi phía sau.

Phần duy nhất không cần support là Spacer bản Beta cũ—giờ không còn bắt buộc, nhưng vẫn được giữ lại vì các lý do đã nêu ở phần trên.

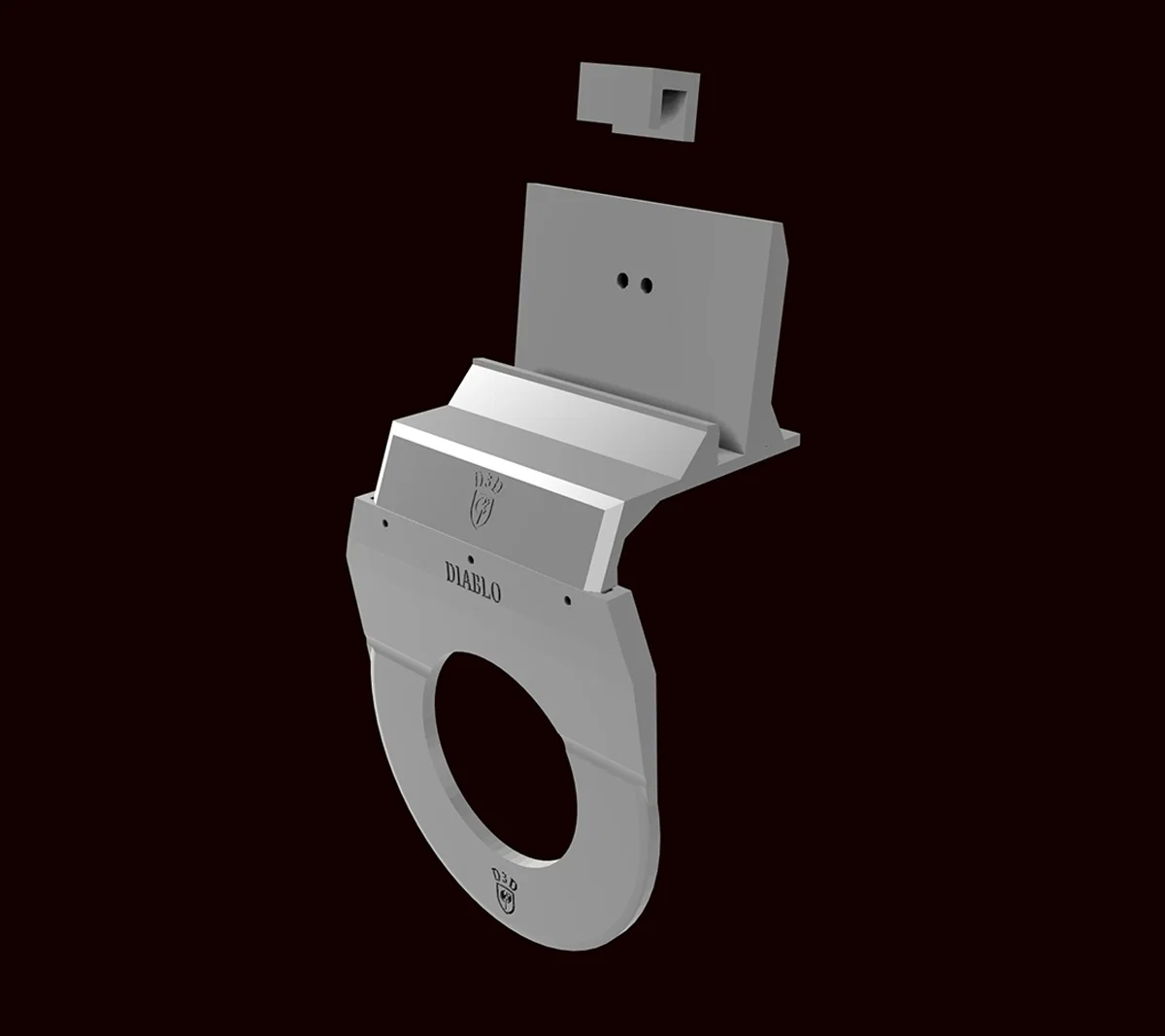

Tất cả các part đã được đặt đúng orientation để in sẵn rồi.
