Ống Motor Mount 29mm cho Model Rocket (Model Rocket 29mm Motor Mount Tubes)

Model: Model Rocket 29mm Motor Mount Tubes

Tổng quan:

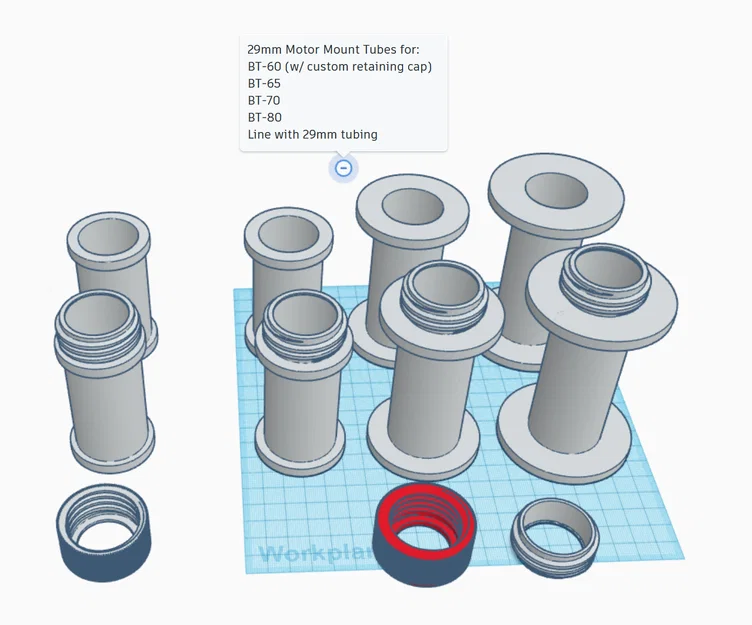

Đây là các ống gắn động cơ (motor mount tubes) cho ống thân Estes BT60, BT65, BT70 và BT80. Dù MMT đi kèm kit gốc dùng cũng ổn, nhưng không có nhiều mẫu được thiết kế cho động cơ 29mm với các cỡ body tube này. Bộ file này sẽ bù đúng “khoảng trống” đó. Bạn chỉ cần in ra, rồi lắp vừa vào body tube mình chọn. Bạn có thể chừa khoảng ~ ¼ inch (6mm) giữa đầu ống và cụm motor mount phía sau (aft motor mount). Như vậy sẽ đủ chỗ để tháo/lắp retainer cap và châm thêm fillet keo để tăng độ chắc.

Bộ này cho phép bạn dùng motor lớn hơn trong body tube nhỏ hơn để làm các thiết kế thử nghiệm, và nhắm tới người chơi rocket có kinh nghiệm. Bản in sẽ nặng hơn MMT tiêu chuẩn và rất có thể làm lệch tâm trọng lực (center of gravity) của rocket, khiến rocket mất ổn định và nguy hiểm. Nếu bạn chưa rõ ý này nghĩa là gì, hãy bắt đầu bằng vài kit Estes tiêu chuẩn và/hoặc xem kênh YouTube của Apogee Rocket's. Họ có hơn 10 năm video hướng dẫn làm rocket và là nguồn thông tin rất tốt cho người mới.

Tuyên bố miễn trừ trách nhiệm:

An toàn là trách nhiệm của tất cả mọi người, đặc biệt là người chế tạo. Tôi cung cấp các model này cho người làm model có kinh nghiệm. Tôi không chịu trách nhiệm hay bất kỳ nghĩa vụ pháp lý nào nếu các model này bị sử dụng theo cách thiếu trách nhiệm hoặc không an toàn. Nếu bạn in và sử dụng, bạn tự chịu trách nhiệm cho mọi hậu quả.

Model đi kèm:

Có một vài biến thể:

Mỗi file STL gồm một MMT có và không có retainer ring, một retainer ring rời, và một retainer cap. Riêng BT60, retainer cap nhỏ hơn các loại còn lại để nó nằm gọn trong chu vi của body tube BT60.

Retainer ring có cùng kích thước cho tất cả model, nên bạn có thể dùng retainer cap của BT60 cho các model khác; còn loại cap lớn hơn chỉ lắp vừa trên các model BT65–BT80 vì nó rộng hơn.

 MMTs:

Mỗi ống được thiết kế để dùng một ống lót motor 29mm (29mm motor tube) làm liner nhằm bảo vệ bản in khỏi bị biến dạng. Tôi đã dùng các biến thể của thiết kế này nhiều lần với filament PLA và PLA+ và thấy hoạt động khá tốt. Tôi khuyên dùng epoxy để cố định thay vì keo CA, nhưng loại nào cũng được; chỉ đừng dùng CA loãng (thin CA) vì nó sẽ “bắt” quá nhanh trước khi bạn canh ống ngồi đúng vị trí, rồi bạn sẽ vừa buồn vừa bực. Nhớ chà nhám/đánh nhám bề mặt bản in ở những chỗ sẽ dán keo.

Neo dây shock cord:

Để cố định shock cord cho các model BT70/BT80, bạn có thể khoan một lỗ nhỏ ở vòng phía trước (forward ring), luồn một đoạn dây Kevlar qua rồi cột lại. Với BT60/BT65, tôi dùng giũa tạo một rãnh trên nắp phía trước (forward closure) và buộc shock cord bên dưới vòng định tâm phía trước (forward centering ring), rồi luồn nó đi về phía trước qua rãnh đó. Có thể sau này tôi sẽ chỉnh model nếu tính năng này được nhiều người phản hồi. Để bảo vệ thêm, bạn có thể xỏ một đoạn ống co nhiệt (heat-shrink tubing) nhỏ lên dây để giảm mài mòn.

Retainers

Với retainer cap, bạn có thể quét một lớp epoxy thật mỏng ở phần “họng” của lỗ mở để giúp bảo vệ. Nhớ đừng để dính lên ren. Tôi chưa bị biến dạng nhiều đến mức phải in lại cap, nhưng có thể vẫn sẽ có chút ít, và epoxy sẽ giúp phần nào.

Mỗi cỡ ống đều có một model riêng không kèm retainer, nên bạn có thể dùng không retainer hoặc lắp retainer rời. Tôi thường test fit ống lót motor 29mm (motor sleeve) để kiểm tra độ khít và vị trí, chừa đủ phần phía sau (aft) để gắn retainer ring. Cắt ngắn motor sleeve phía trước (forward) cho phẳng với forward centering ring hoặc nhô nhẹ lên trên, tùy cách bạn dùng motor.

Tôi đã in với cả PLA+ và PETG, và cả hai đều hoạt động tốt như nhau.

Kích thước ngoài được lấy từ database của OpenRocket, nên bạn hãy đối chiếu STL với ống của bạn.

Hy vọng bộ này giúp bạn trên hành trình chơi rocket.

Gợi ý in

In với:

• Resolution: Bất kỳ – tôi in độ phân giải cao hơn để giúp các lớp bám nhau tốt hơn
• Infill: 15–100% (infill nhiều hơn sẽ chịu nhiệt tốt hơn)
• Perimeters: 2–6 để tăng độ bền
• Supports: Ở mặt dưới của aft centering ring, đặt retainer ring hướng lên
• Brim: giúp bản in ổn định và bám bàn in hơn. Tôi dùng 5mm
• Infill Pattern: Tôi thích 3D honeycomb vì rất chắc, nhưng in chậm nhất.

Ghi chú cuối:

• Độ khít của retaining ring và cap khá chặt. Sau khi in xong, vặn vào rồi vặn ra nhẹ nhàng, từ từ “mở” ren đến khi cap ngồi xuống đúng vị trí. Đừng làm mạnh tay ngay từ đầu kẻo cap bị kẹt. Cứ vặn qua vặn lại vài lần là sẽ trơn hơn.

• Test fit mọi thứ trước khi dán keo – bạn sẽ cảm ơn vì làm bước này.

• Tôi đã bỏ rất nhiều giờ để thiết kế. Vì tôi thích môn chơi này, tôi muốn đóng góp lại và hy vọng bạn thấy hữu ích. Bạn được quyền dùng, chỉnh sửa, thay đổi các file theo bất kỳ cách nào bạn thấy phù hợp, miễn là làm an toàn và tuân thủ giấy phép Creative Commons.

Vui lòng tuân theo NAR Safety Code và chơi vui vẻ. Đây là một hobby cực kỳ vui và đáng công, miễn là ai cũng được tận hưởng một cách an toàn.
