Bộ Kit Rocket Mô Hình Red Max v1.1 - Extreme Series

Giới thiệu:

CẬP NHẬT 27/05/2024: Tôi đã thêm một body tube có thể in được. Phần này chưa được test nhưng về lý thuyết sẽ chạy ổn với PETG, ASA hoặc ABS. Phần hõm (recess) cho nose cone nông hơn so với fincan (38.5mm so với 40.5mm), nên đừng lắp nhầm hướng. Một mẹo mình nhận được từ một bạn chơi rocket model là dán thêm một dải bìa carton mỏng ở đáy ống, ngay phía trên phần recess để tránh bị cong vênh do ejection charge. Mình chưa test vụ này, nhưng sẽ cập nhật kết quả sau.

Dòng Extreme Series của Builders Kits được thiết kế để dễ in, dễ ráp và dễ bay. Mấy mẫu rocket này có thể bay bằng motor công suất thấp ở công viên, hoặc dùng motor 24/29mm mạnh hơn. Thường thì một động cơ Estes E15 có thể đưa rocket lên gần 1000 ft, nên mới gọi là Extreme.

Kết cấu khá đơn giản. Fincan là nhựa đặc, có các khe để gắn fins bằng epoxy. Mình cũng có kèm một bản fincan liền khối đã gắn sẵn fins. Đường kính trong của fincan được thiết kế để lót vừa một ống 29mm motor tube. Giữa ống này và fincan có một rãnh nhỏ để luồn kevlar kite string (~1mm bề dày). Phần này cũng nên được dán epoxy.

Vòng giữ motor (motor retention ring) sẽ trượt vào đầu motor tube và dán bằng epoxy. Nose cone có thể bay theo 2 cấu hình: dùng electronics sled hoặc dùng plug. Hai món này giống nhau, chỉ khác là plug không có phần sled. Cả hai đều nhận được một ¼-20 eye-bolt. Cả hai cũng có hai lỗ thông (venting) cho altimeter và để dùng e-matches cho electronic deployment.

Ngoài ra còn có kèm file mô phỏng OpenRocket chi tiết với danh sách motor tiềm năng có thể dùng.

Nếu bạn in và thấy mẫu này hay, cân nhắc bấm LIKE (Heart) và đăng một Make giúp mình nha. Việc đó hỗ trợ mình rất nhiều, và mình cũng muốn được thấy các bản build của mọi người.

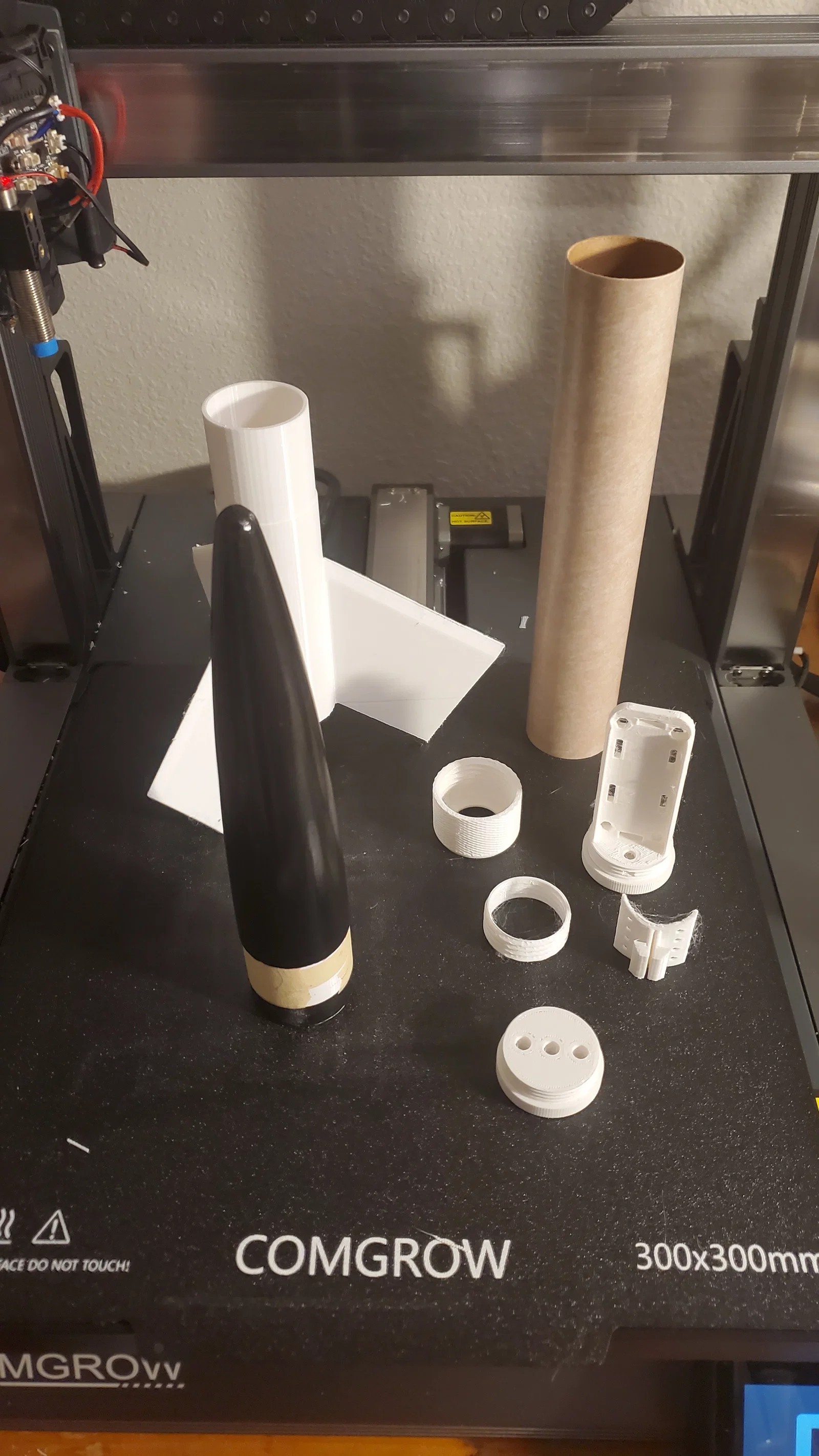

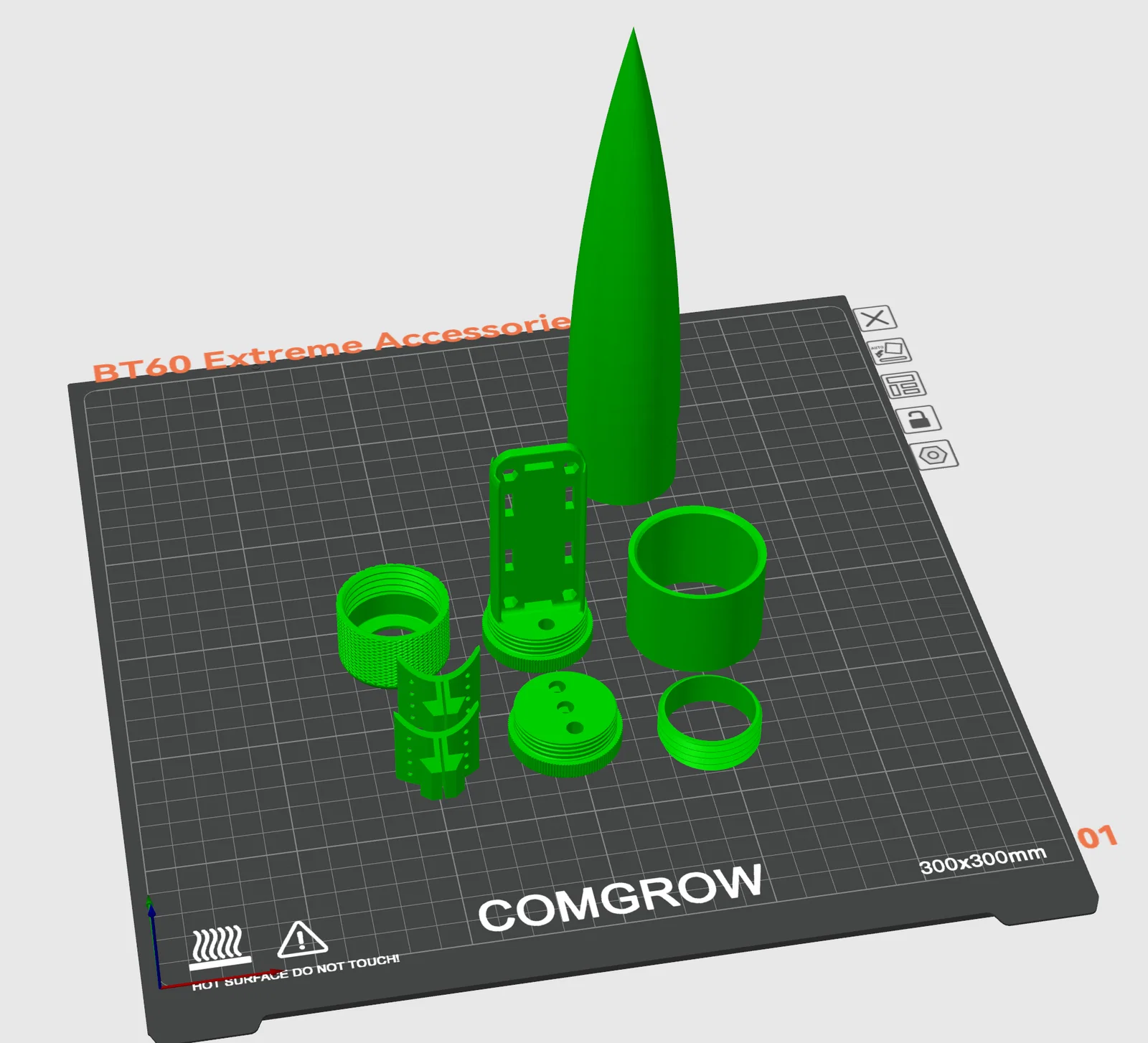

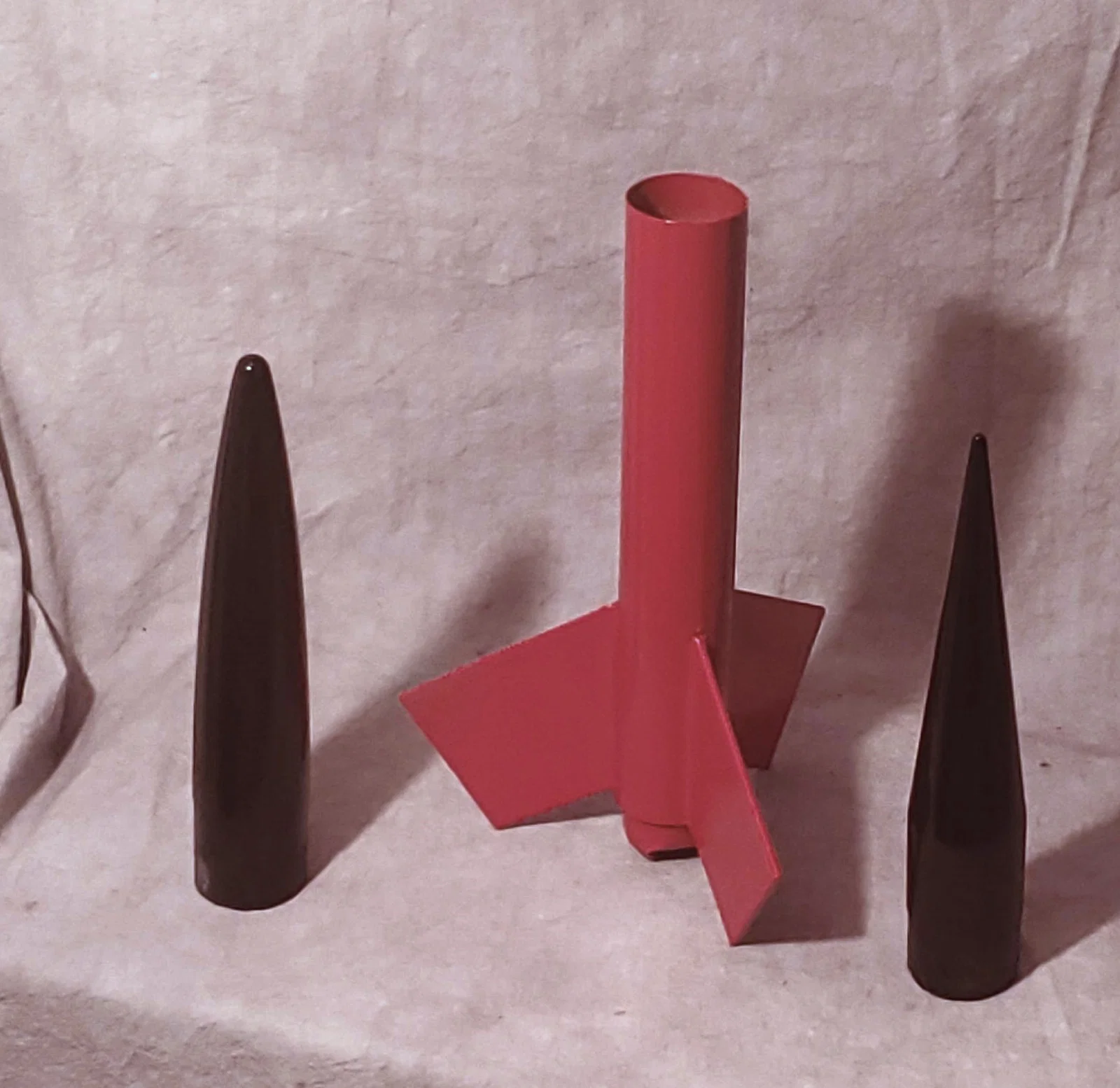

Các model bao gồm:

• Nosecone
• Electronics bay Sled
• Nosecone Plug
• Fincan (không kèm fins)
• Fin 3x
• Tùy chọn fincan liền khối (Optional one-piece Fincan) - Cần support
• Motor Retainer ring and cap
• BT60 Tube Cutter
• 1010 Rail Guilds and Buttons - Chọn loại bạn thích
• ¼-in Launch Lugs - Bản ngắn và dài

Vật liệu cần chuẩn bị:

• BT60 Estes Body Tubing
• Khoảng 6 ft hoặc 1800mm Kevlar shock cord – đường kính khoảng 1mm. Mình dùng Emma Kite String làm từ Kevlar trên Amazon
• 29mm Motor Mount tubing (MMT) - mình dùng LOC tubes nhưng Estes hoặc Apogee cũng dùng được
• Epoxy 15 phút (hoặc lâu hơn)
• ¼-20 eye-bolt (1 hoặc 2 cái) cho sled/plug
• Dù 18in và wadding hoặc fire blankie

Hướng dẫn lắp ráp:

Bắt đầu với fin can: ống motor tube (MMT) của bạn nên dài bằng chiều dài fincan cộng thêm vòng giữ (retaining ring). Mình gợi ý dùng ống dài hơn, sau khi dán MMT và ring xong thì cắt phần dư ngay tại ring. Thử lắp khô (dry fit) MMT vào fin can. Nếu thấy cứng vừa phải, hãy chà nhám bên trong fin can hoặc chà/peel lớp ngoài của motor tube cho đến khi có thể trượt ống vào mà không bị gập (kinking). Nếu bạn làm gập ống, motor sẽ khó nhét vào và có thể bị kẹt sau khi bay.

Khi dry fit ok, luồn một đầu shock cord từ đầu trước (forward end) xuống cho tới khi còn thò ra phía sau khoảng 25mm (1 in). Quét một lớp epoxy mỏng ở đầu sau (aft end) của MMT và trượt ống vào từ phía đầu trước cho đến khi phần MMT nhô ra ở phía aft khoảng 15mm. Bạn phải canh shock cord nằm đúng trong rãnh bên trong đã được thiết kế sẵn để chứa nó. Lấy retention ring trượt vào đầu ống và đẩy lên cho đến khi ring tì sát vào đầu aft của fin can, kẹp shock cord lại. Đảm bảo mọi thứ thẳng hàng và vào đúng vị trí rồi để khô. Lau sạch epoxy thừa trên fin can, retention ring, hoặc bên trong MMT bằng Rubbing Alcohol.

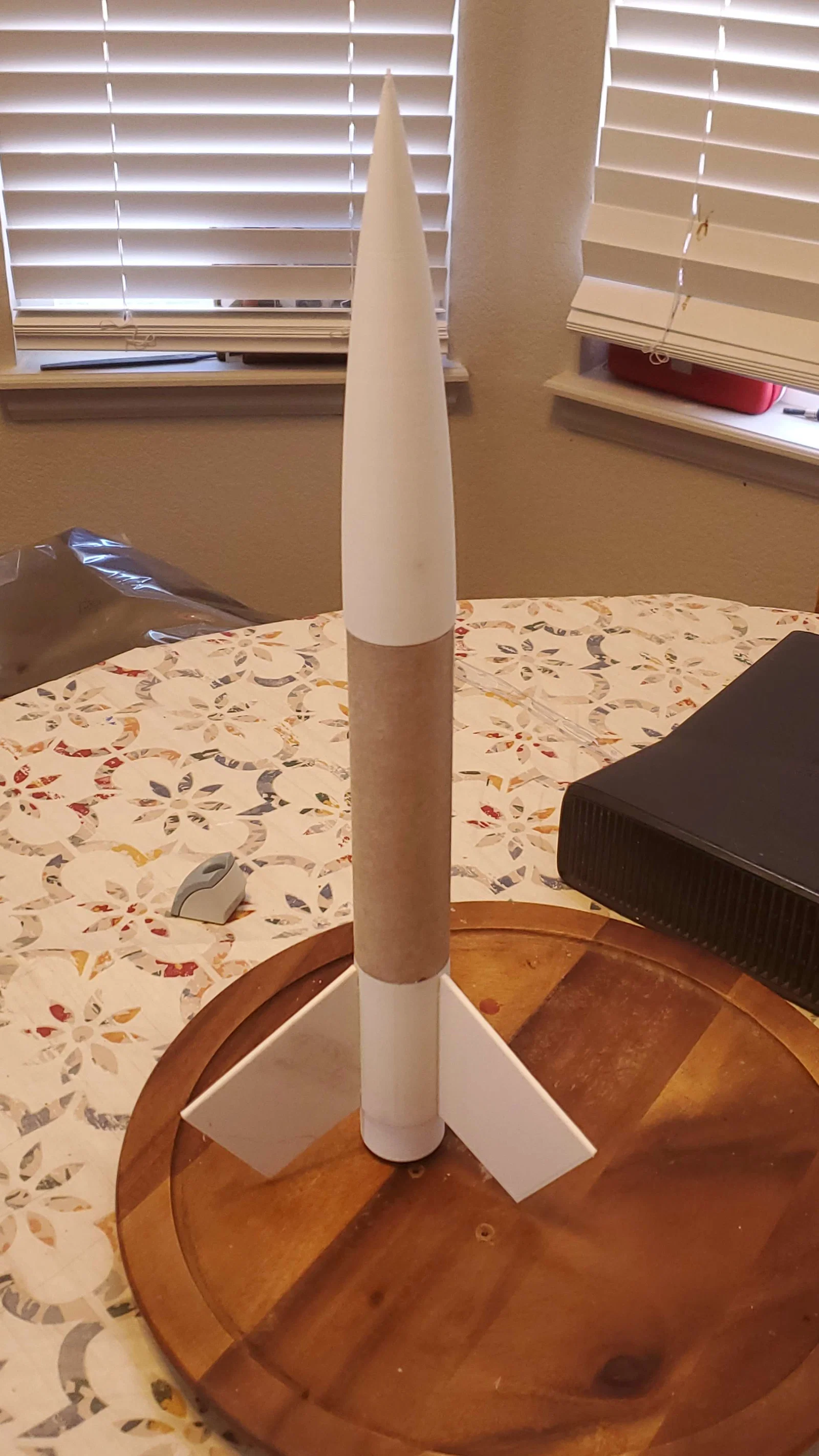

Tiếp theo, bạn sẽ cần khoảng ~ 9-in (228mm) ống thân Estes BT60. Dùng body tube cutter đi kèm để cắt đúng chiều dài mong muốn. Bạn có thể cắt ngắn lại sau khi lắp (cái của mình khoảng 6 inches). Quét một lớp epoxy mỏng vào mặt trong ở đầu aft của ống và tròng ống vào fin can. Xoay nhẹ một chút để epoxy phủ đều. Nhớ luồn shock cord xuyên qua.

Tuyên bố miễn trừ (Safety Police Disclaimer):

Rocketry là một thú chơi an toàn và rất đã. Khi có kiến thức và kinh nghiệm, bạn sẽ cảm nhận được cảm giác phóng rocket bay vút lên trời hàng ngàn feet—khó có gì thay thế được.

Tuy vậy, bạn tự chịu trách nhiệm cho những rocket mà bạn phóng. Nếu bạn build và phóng một trong các rocket này, bạn cần hiểu NAR Safety Code và các rủi ro tiềm ẩn khi phóng bất kỳ rocket nào, đặc biệt là các mẫu này. Chúng không được thiết kế như đồ chơi. Đây là rocket thật, có thể bay rất cao và mang năng lượng đáng kể. Mẫu rocket này được thiết kế để những người chơi rocketry có kinh nghiệm build và bay—những người hiểu rủi ro và biết cách giảm thiểu vấn đề nhờ kinh nghiệm. Khi bạn in và phóng mẫu này, bạn chấp nhận tự chịu rủi ro. Bạn hoàn toàn chịu trách nhiệm cho mọi kết quả ngoài ý muốn và đồng ý không quy trách nhiệm pháp lý cho mình cũng như bất kỳ nhà sản xuất nào. Mình khuyên bạn tham gia NAR hoặc Tripoli, tham gia câu lạc bộ và hỏi thật nhiều. Phóng rocket với tư cách thành viên NAR/TRA tại sự kiện được cấp phép sẽ có bảo hiểm—khác với phóng ở công viên. </end of Safety Rant>
