Junction box cho Reolink RLC-1224A / RLC-520A (kèm adapter)
Junction box đơn giản cho camera Reolink RLC-1224A và RLC-520A, có kèm adapter. Thiết kế có lỗ vuông cho đầu RJ45 bấm sẵn, dùng vít M4/đai ốc lục giác, in không cần support; kèm file Fusion & STEP để chỉnh sửa.
Mô tả

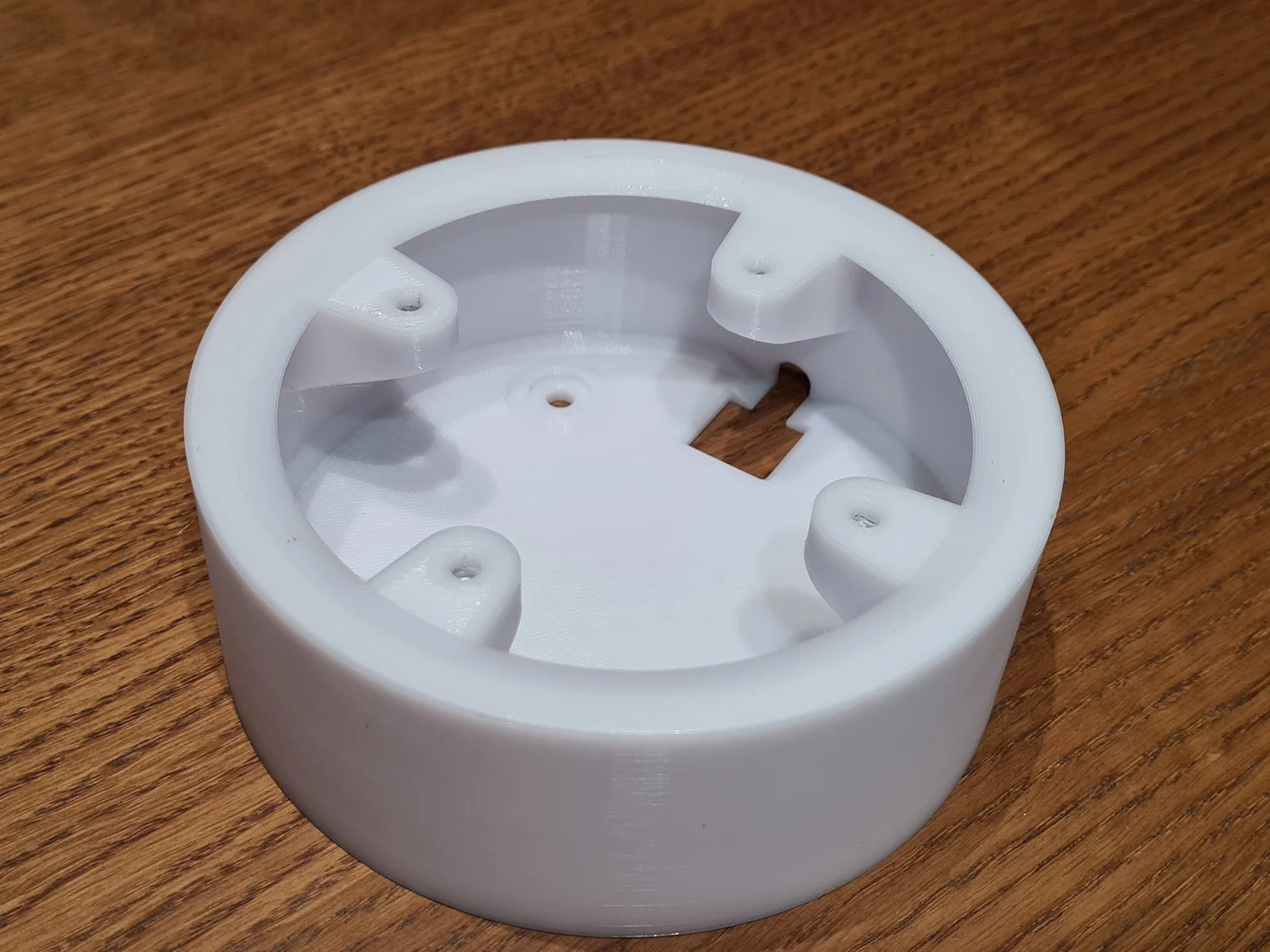

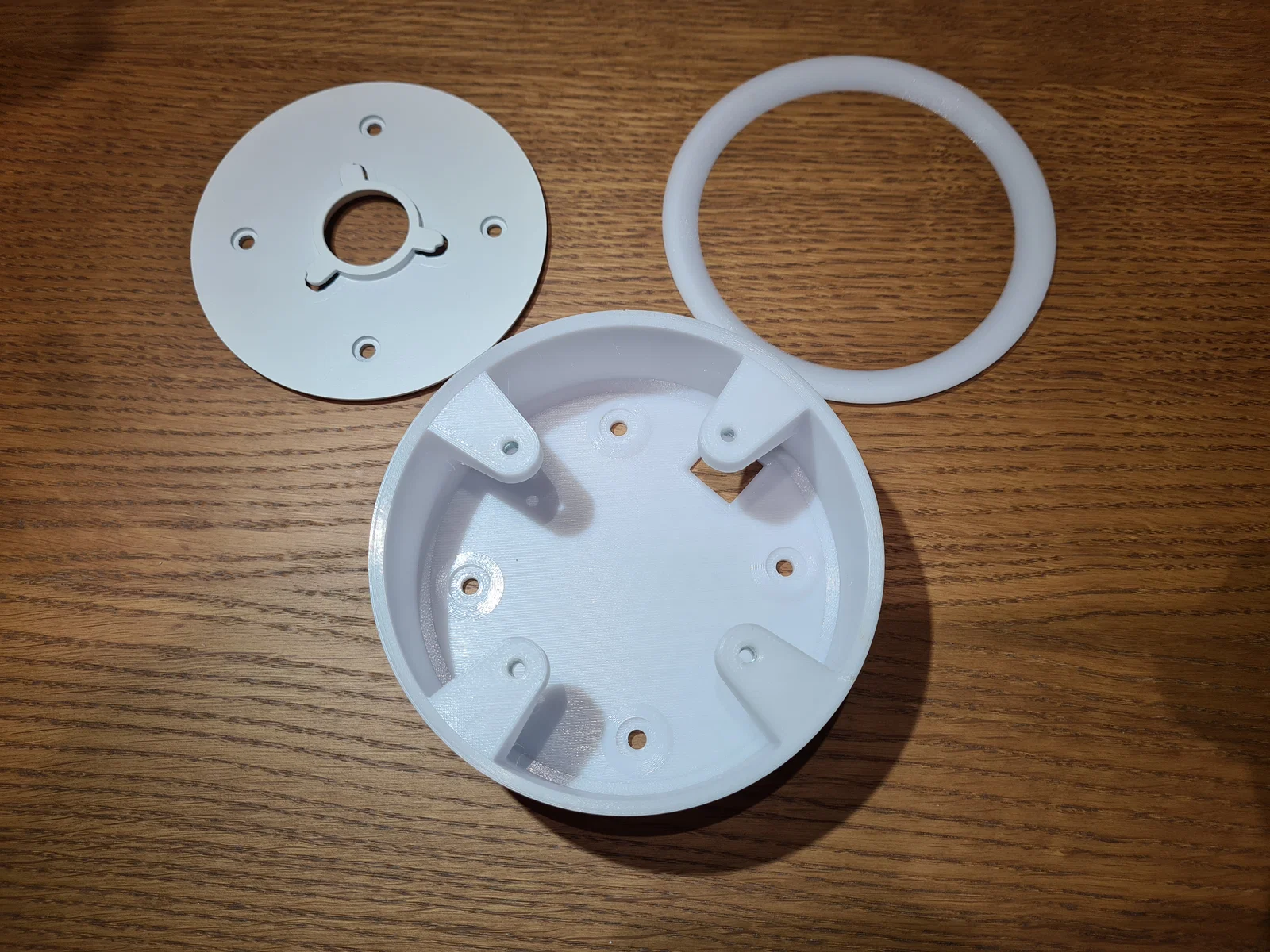

Hộp junction box đơn giản cho camera Reolink RLC-1224A và RLC-520A (có kèm adapter).

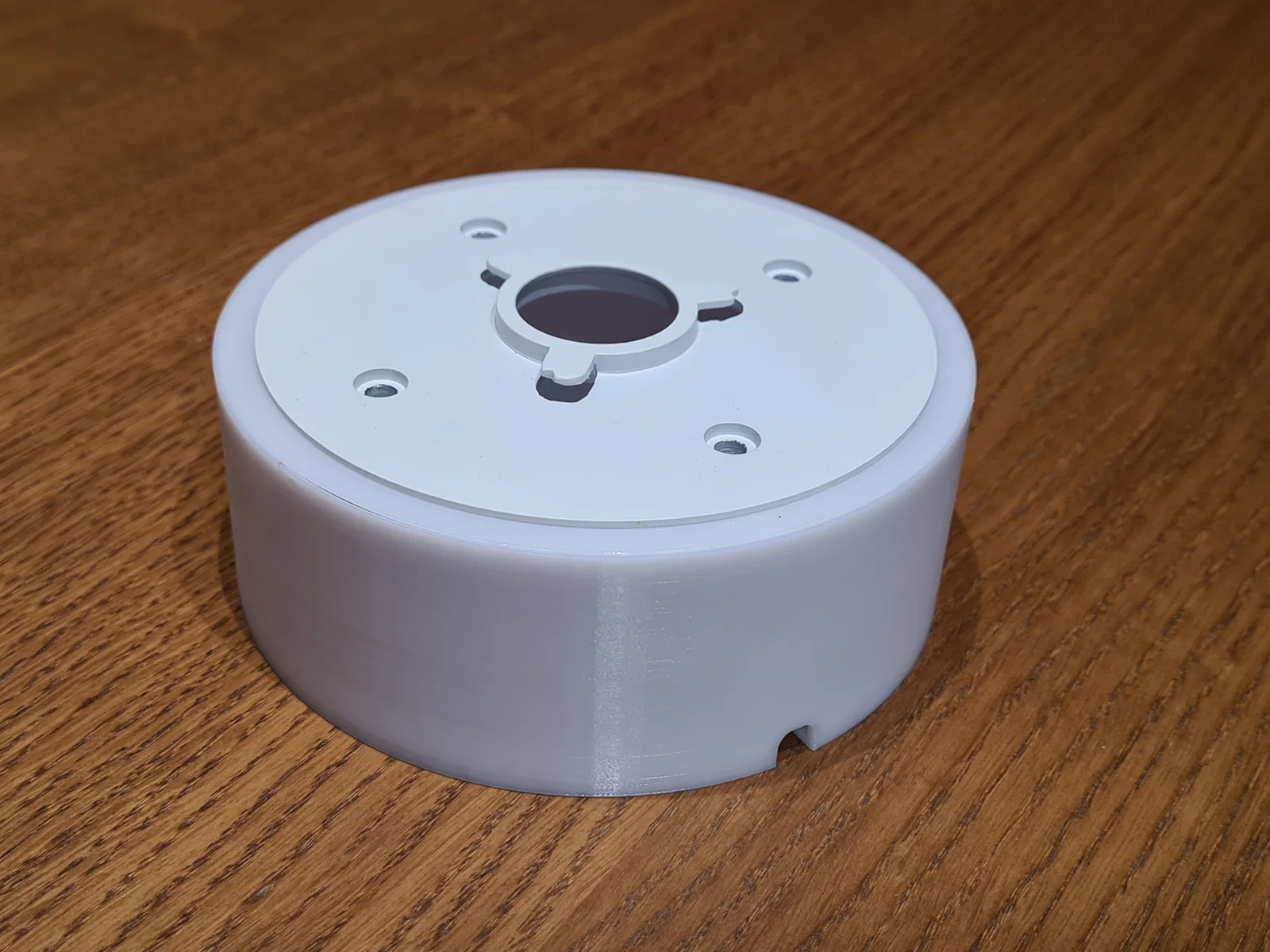

Lỗ vuông ở đáy vừa khít đầu RJ45 đã bấm sẵn, nên bạn có thể bấm dây trước rồi mới lắp junction box.

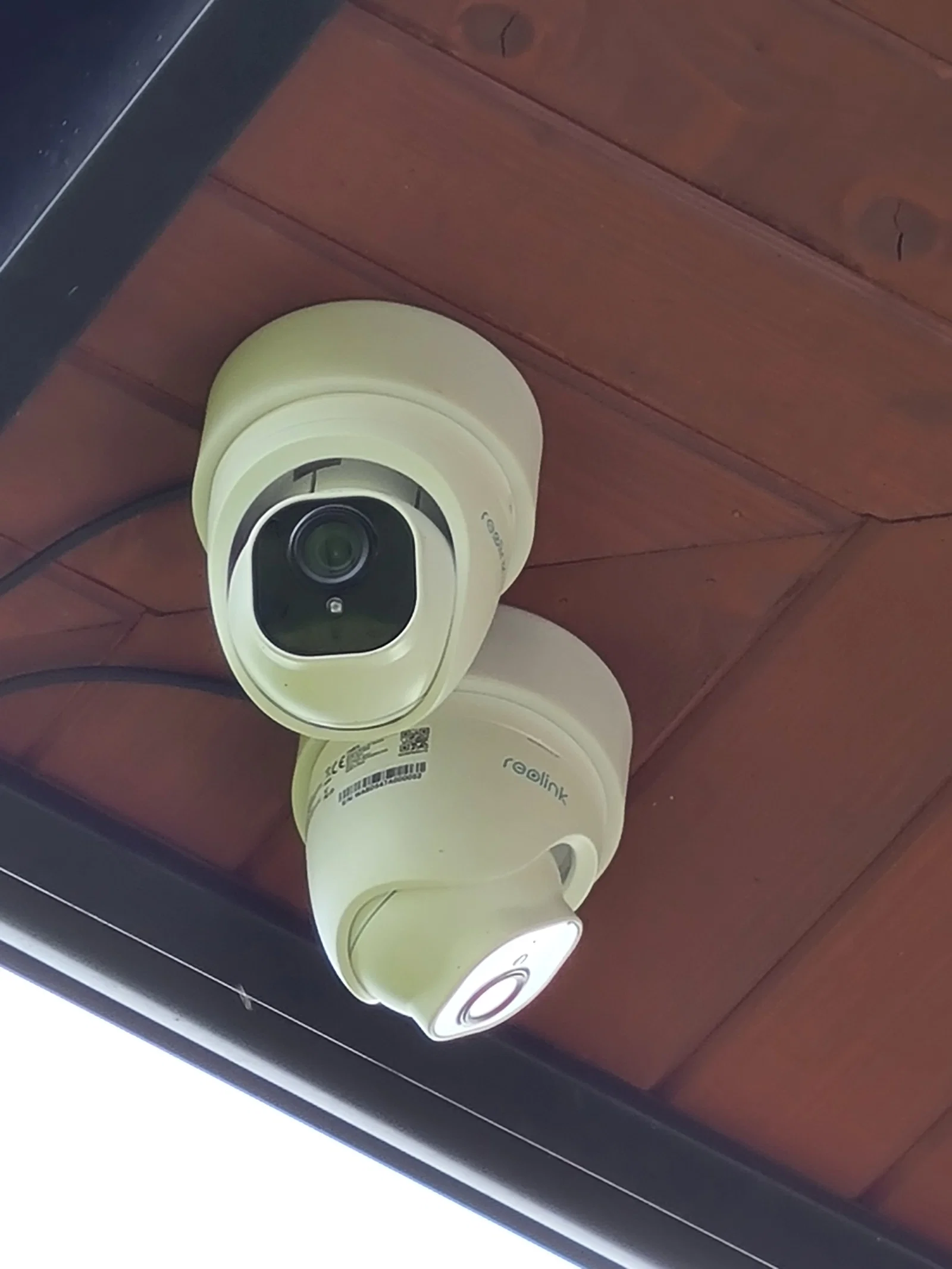

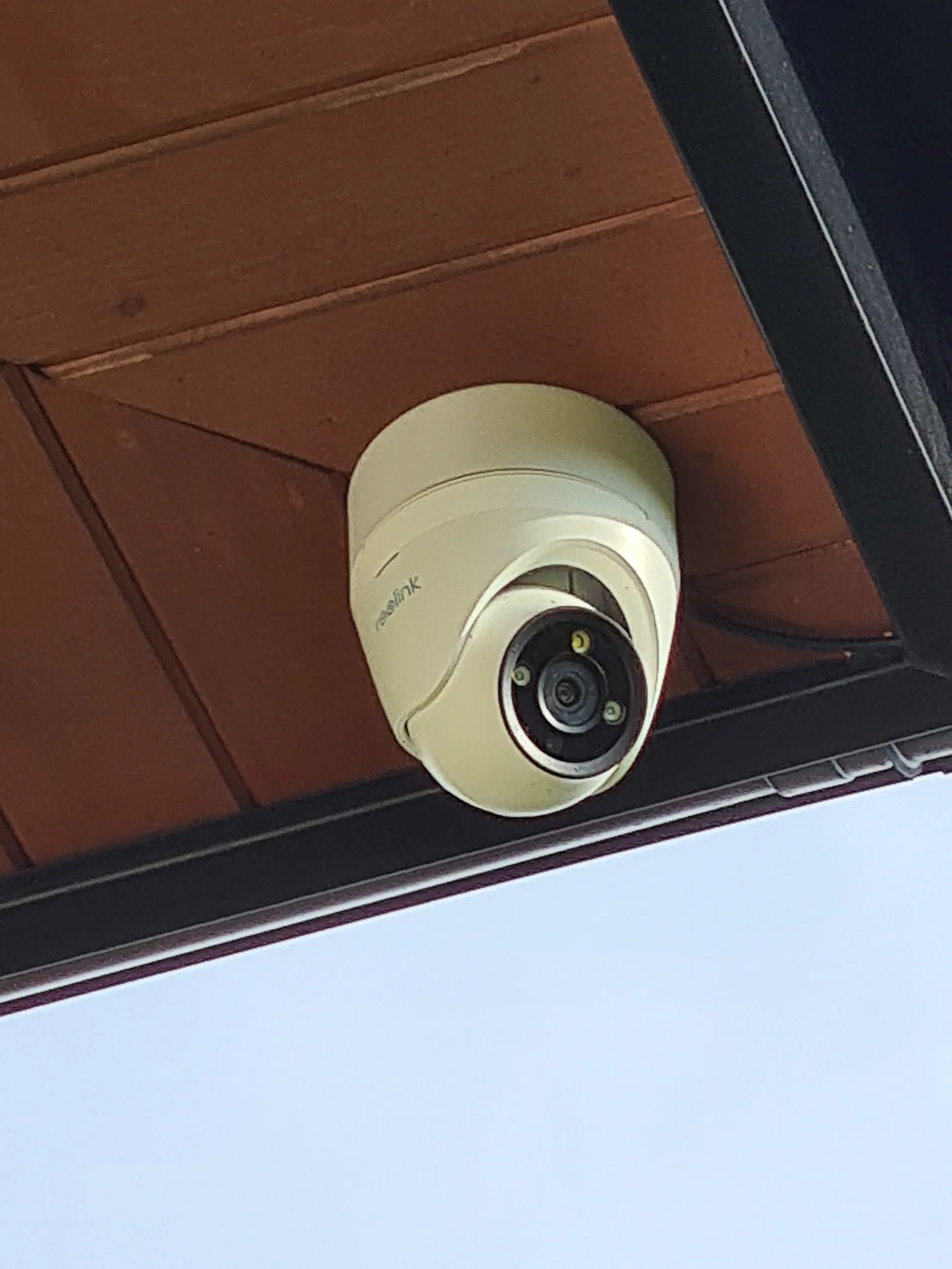

Mình bắt hộp lên phần soffit gỗ bằng 4 con vít và tạo một chút độ dốc quanh vị trí vít để đầu vít nằm “phẳng” hơn, không bị cấn khi đẩy dây cáp vào bên trong.

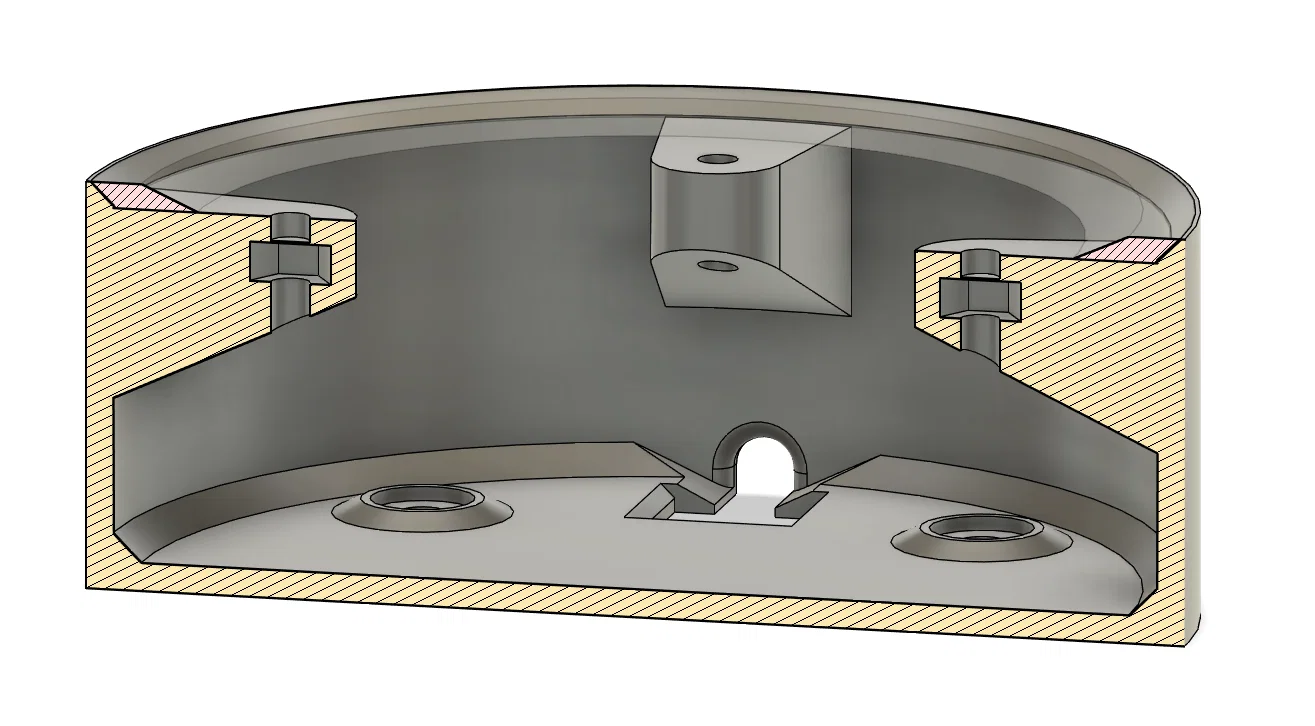

Vít M4 lắp rất vừa trong tấm mounting plate kim loại đi kèm theo camera, nên mình dùng đai ốc lục giác M4 tiêu chuẩn và đặt sẵn vào trong lúc in. Có thể bạn sẽ cần cắt bỏ phần nhựa thừa che lên đai ốc vì mình thiết kế để không cần support. Mình nghĩ dùng threaded inserts cũng sẽ ngon và thậm chí còn tốt hơn, chỉ là lúc đó mình không có sẵn.
Mình cũng đính kèm đầy đủ file Fusion và STEP, nên bạn cứ thoải mái chỉnh sửa theo nhu cầu và nhớ chia sẻ thành quả nha ;)
