Chốt dowel xoá vách ngăn kệ Ikea Kallax (Ikea Kallax Shelf-Divider-Delete Dowels)

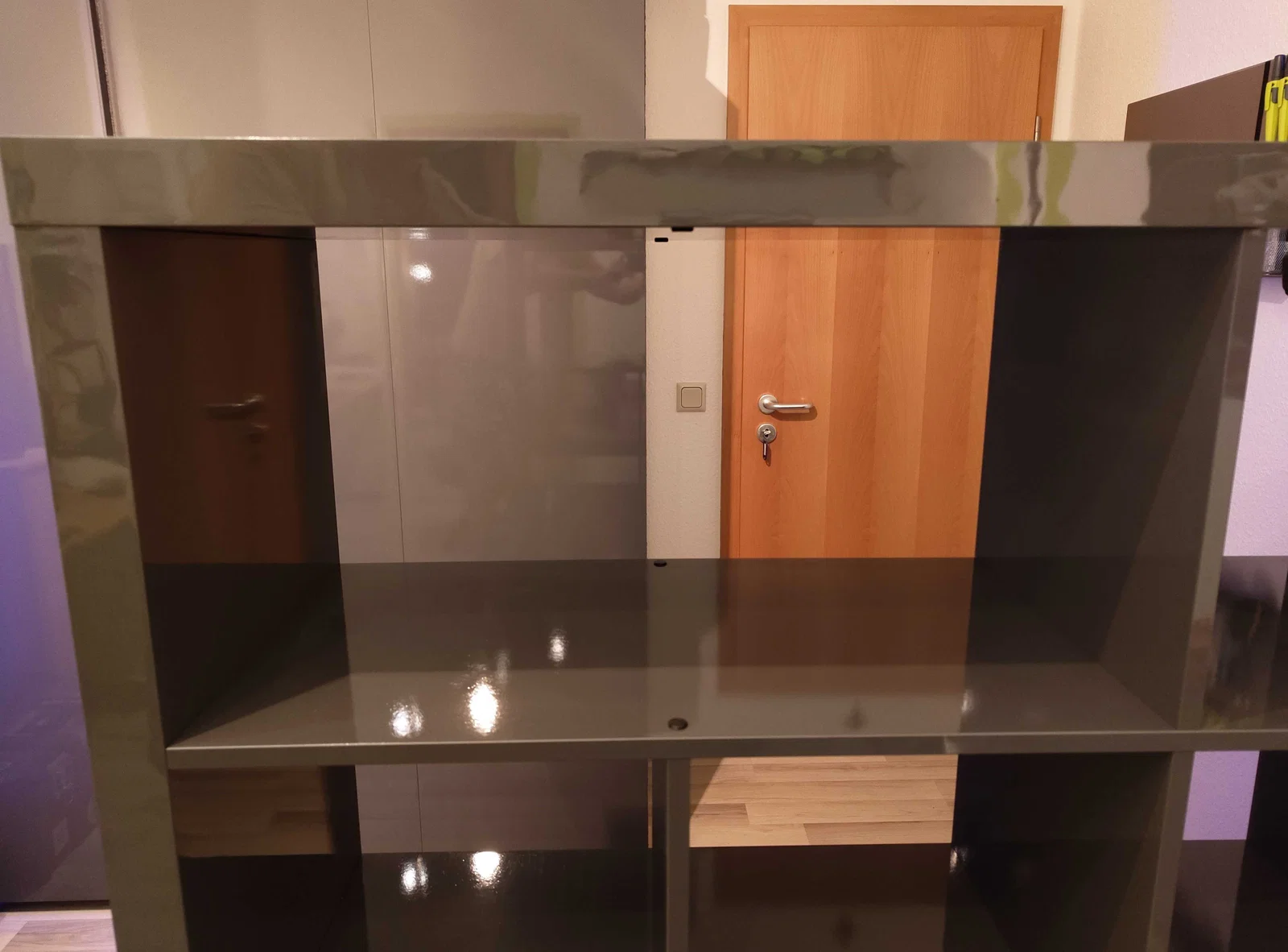

Dạo gần đây mình mới mua một bộ Lego mới và muốn trưng nó trên cái kệ Ikea Kallax quen thuộc mình dùng mấy năm nay. Mà tiếc là mô hình hơi bự, không nhét vừa vào từng ô của kệ, trong khi phía trên kệ thì cũng hết chỗ rồi. Vẫn muốn trưng trên cái kệ đó nên mình quyết định tháo một vách ngăn nhỏ bên trong, để biến lỗ mở từ ô vuông thành một ô chữ nhật có kích thước gấp đôi một ngăn Kallax tiêu chuẩn. Việc tháo vách ngăn này đúng là tạo đủ chỗ cho mô hình, nhưng đồng thời làm cho vách ngăn ở tầng ngay dưới bị lỏng lẻo, rung rinh vì các ngăn của kệ Kallax đều liên kết với nhau. Mình chợt nhớ ra là mình có 3D-Printer, vậy là mình làm vài cái dowel đặc biệt để thay cho dowel zin của Ikea, vừa không cần giữ lại toàn bộ vách ngăn, vừa không bị nhìn “lạc quẻ” quá. Vì vậy mình đo đường kính lỗ cũng như chiều dài dowel cần thiết để nối các vách ngăn còn lại mà không bị thò ra ngoài.

Sau khi dùng thấy giải pháp này chạy ngon lành với mình, mình nghĩ chắc cũng có người gặp tình huống tương tự nên mình quyết định up model lên. Mình thêm vài biến thể để bạn chọn loại phù hợp nhu cầu. Lưu ý quan trọng: mỗi vách ngăn bạn quyết định tháo khỏi kệ Ikea Kallax thì cần 4 cái dowel, vì vậy các file g-code đã được chuẩn bị sẵn là gồm 4 cái cho mỗi phiên bản.

Đầu tiên là kích thước dowel: dowel zin của kệ Ikea Kallax có đường kính ngoài 6mm, nên kích thước này sẽ hợp lý nếu bạn lắp dowel custom của mình ngay từ đầu lúc dựng kệ. Còn kệ của mình đã lắp sẵn bằng dowel tiêu chuẩn rồi nên bản 6mm hơi lỏng, vì vậy mình làm thêm bản đường kính 6.15mm, dùng rất vừa cho các kệ Kallax đã qua sử dụng như của mình. Chiều dài của tất cả dowel trên kệ Kallax thì giống hệt nhau, nên bạn lắp ở đâu cũng vậy, không đổi chiều dài.

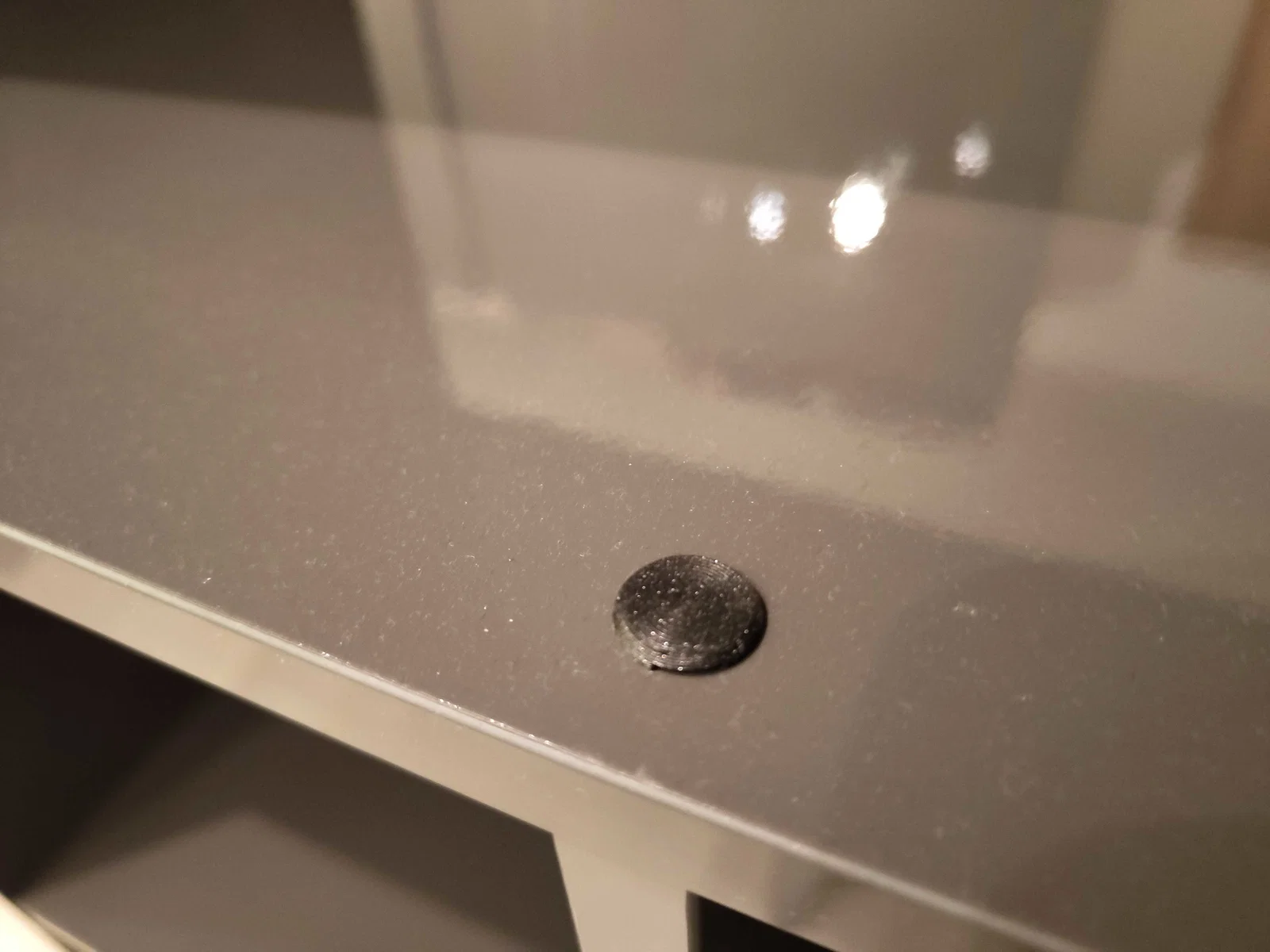

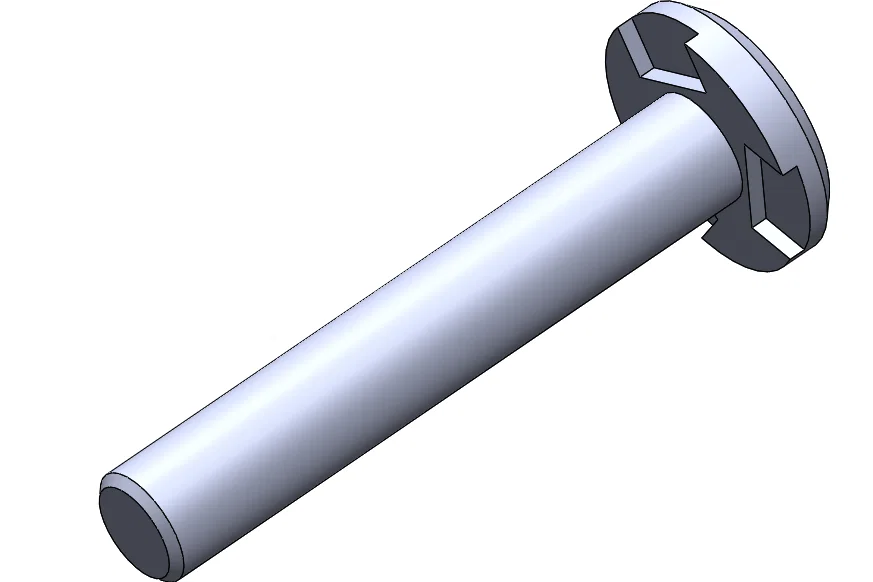

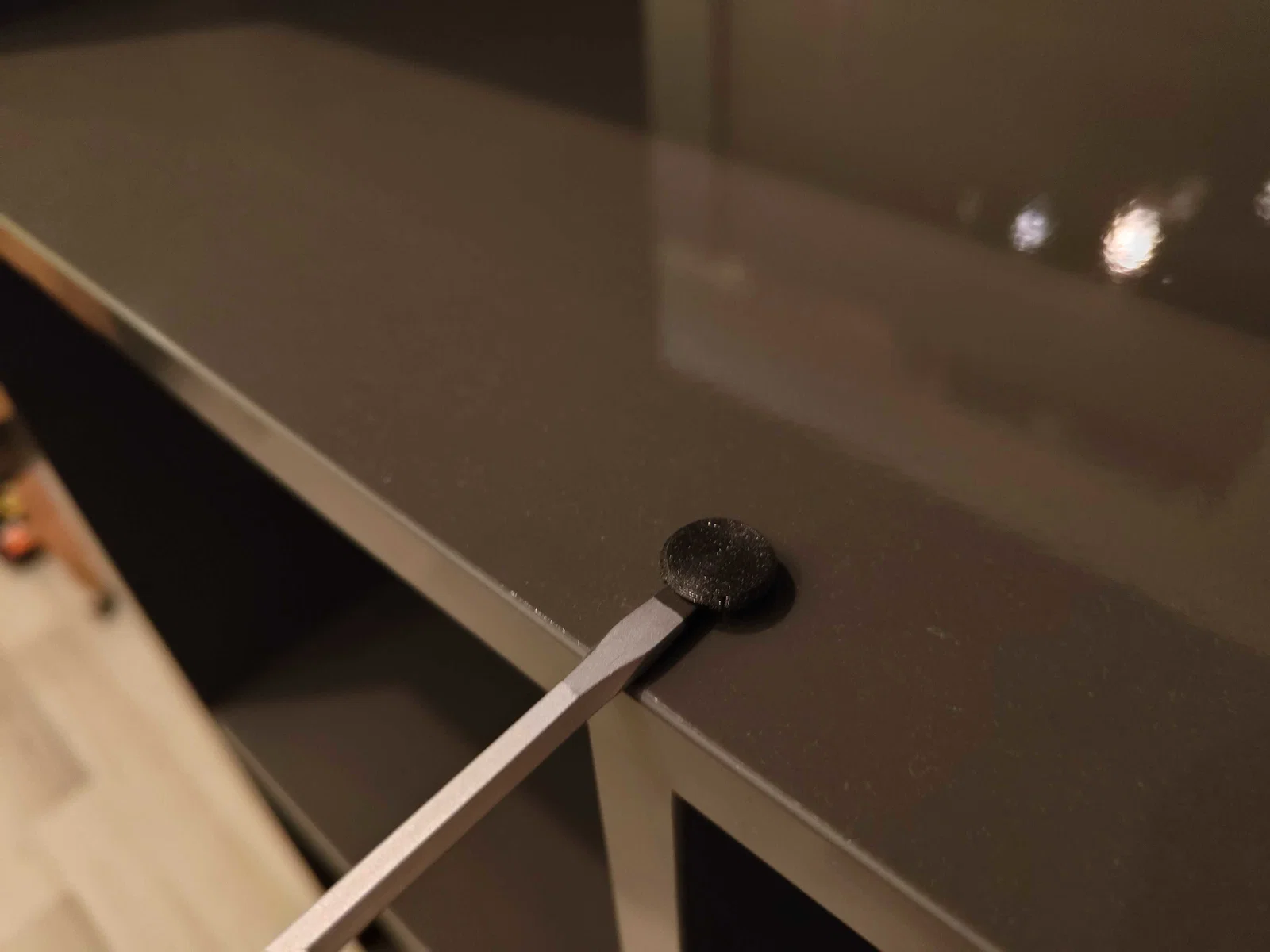

Tiếp theo là phần flange (gờ) của dowel: để tổng thể nhìn gọn và đẹp hơn, mình thêm flange ở đầu dowel để che kín luôn cái lỗ trên kệ. Với flange này bạn có thể chọn 2 kiểu khác nhau tuỳ gu. Kiểu đầu tiên là low profile, basically chỉ là một cái đĩa tròn mỏng có chamfer. Mỏng vậy thì gần như không thấy, nhưng đổi lại lúc muốn tháo kệ ra thì gần như không cách nào lấy dowel ra được. Nên mình làm thêm kiểu thứ hai với flange dày hơn và có các khe để làm điểm bẩy, bạn có thể dùng tua vít dẹp (flat-head) để nạy dowel ra khỏi lỗ. Cách này làm dowel dễ thấy hơn chút, nhưng tháo lắp kệ sẽ dễ hơn nhiều.

Để việc tháo kệ còn dễ hơn nữa, mình cũng tạo một phiên bản cho mỗi lựa chọn ở trên, với một lỗ dạng “center punch” ở chính giữa trên mặt flange. Cái này nhằm giúp bạn canh mũi khoan đúng tâm dowel khi muốn khoan phá để tháo nhanh. Đặc biệt hữu ích nếu bạn chọn bản flange low-profile.

Các dowel đã chuẩn bị sẵn dưới dạng g-code đều được in với 100% Infill, trong trường hợp này đạt được bằng cách dùng 7 parameters cho bản in. Mục đích là để dowel cứng nhất có thể, nhưng bạn vẫn cần đảm bảo layer adhesion tốt để chi tiết đủ bền. Mình in toàn bộ dowel với layer height 0.2mm, nhưng mình nghĩ 0.3mm cũng ổn.
