Gá treo tường Reolink E1 Pro/Zoom dùng French Cleat

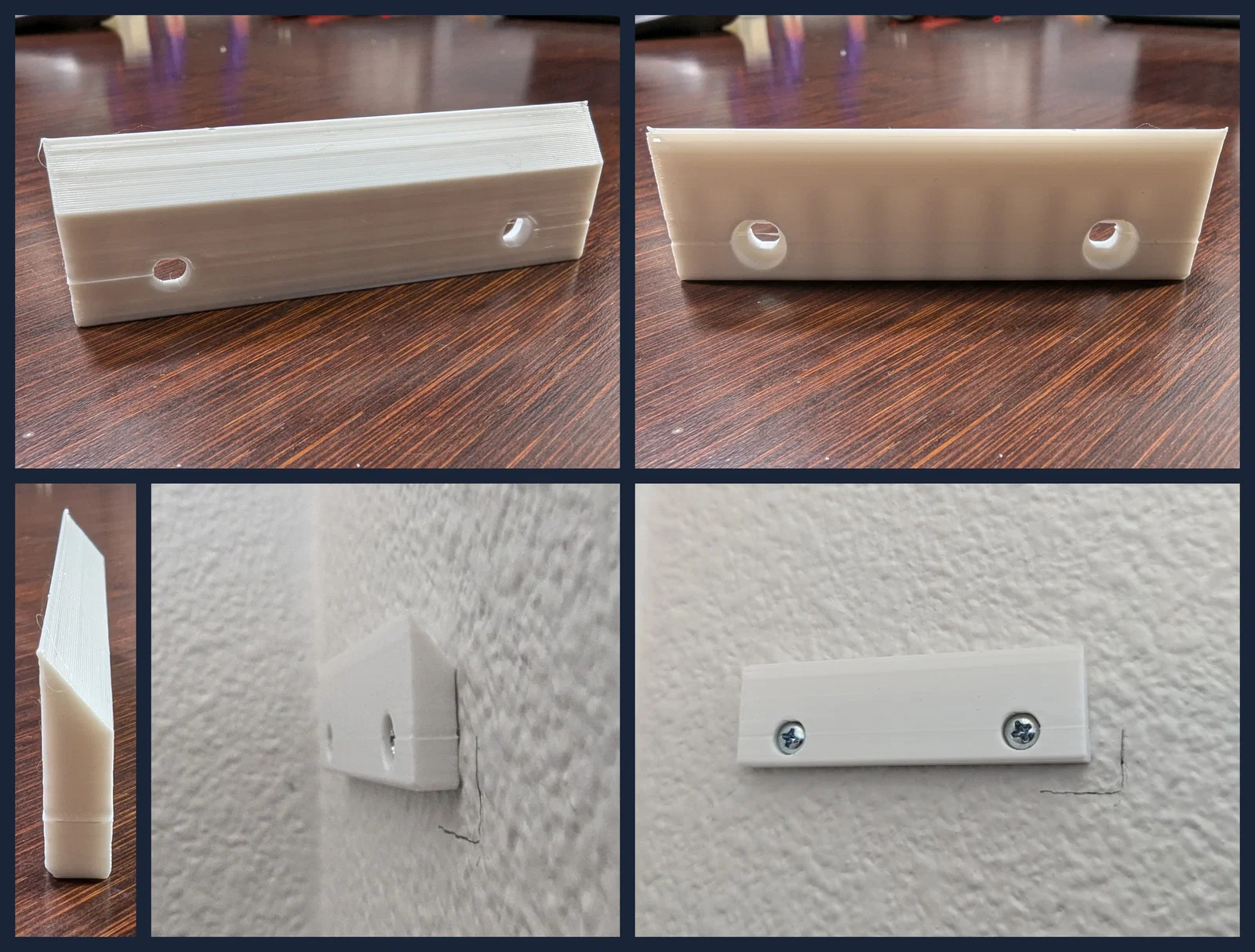

Đây là một bộ gá treo tường cho Reolink E1 Pro và E1 Zoom, dùng kiểu french cleat để gắn lên tường. Phần mount này được thiết kế để camera được lắp ngược (upside down).

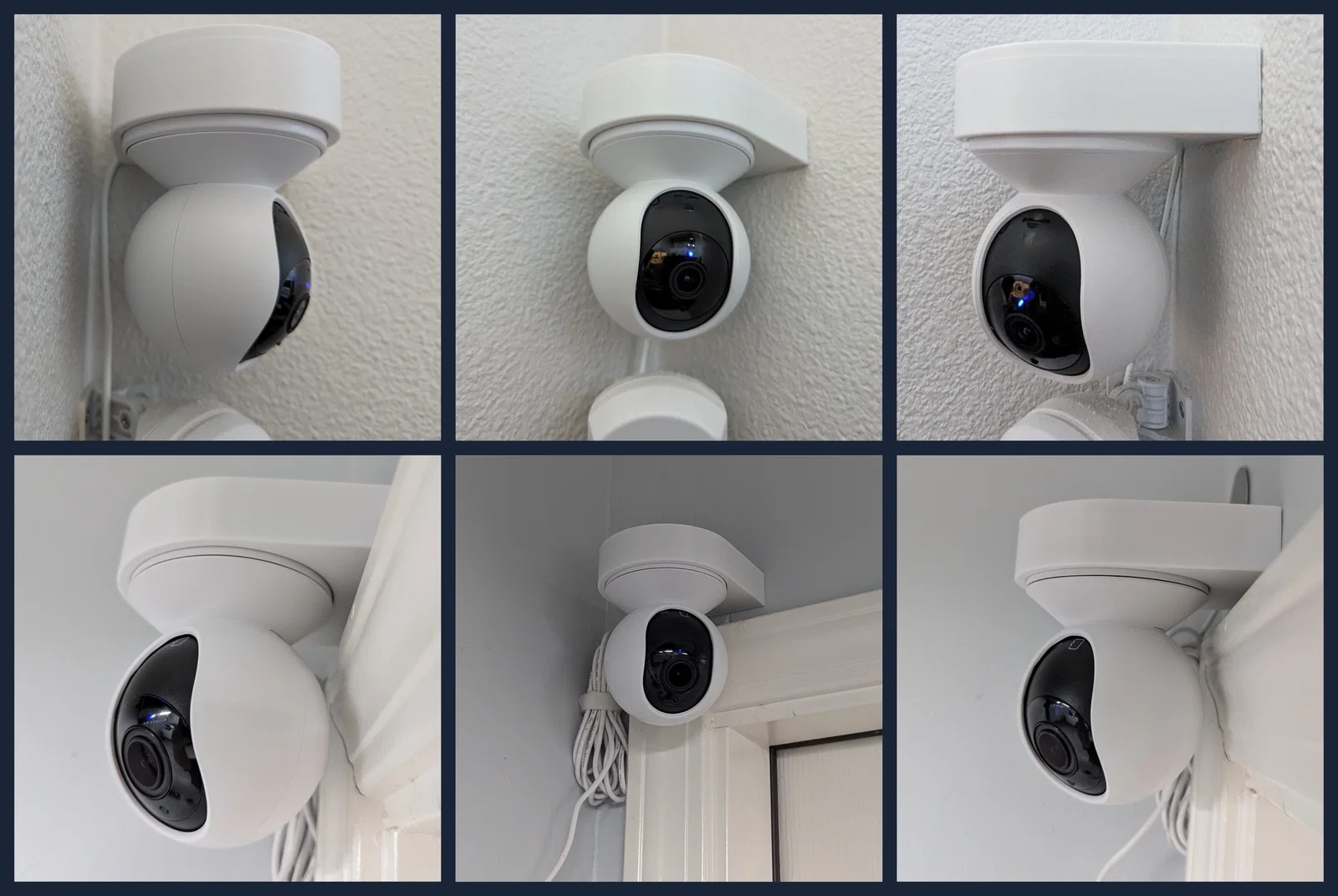

Trước đó cũng có vài mẫu mount trên đây rồi, nhưng mình muốn thử làm khác đi với kiểu french cleat. Mình thấy thành phẩm nhìn khá gọn gàng và rất ưng ý với kết quả.

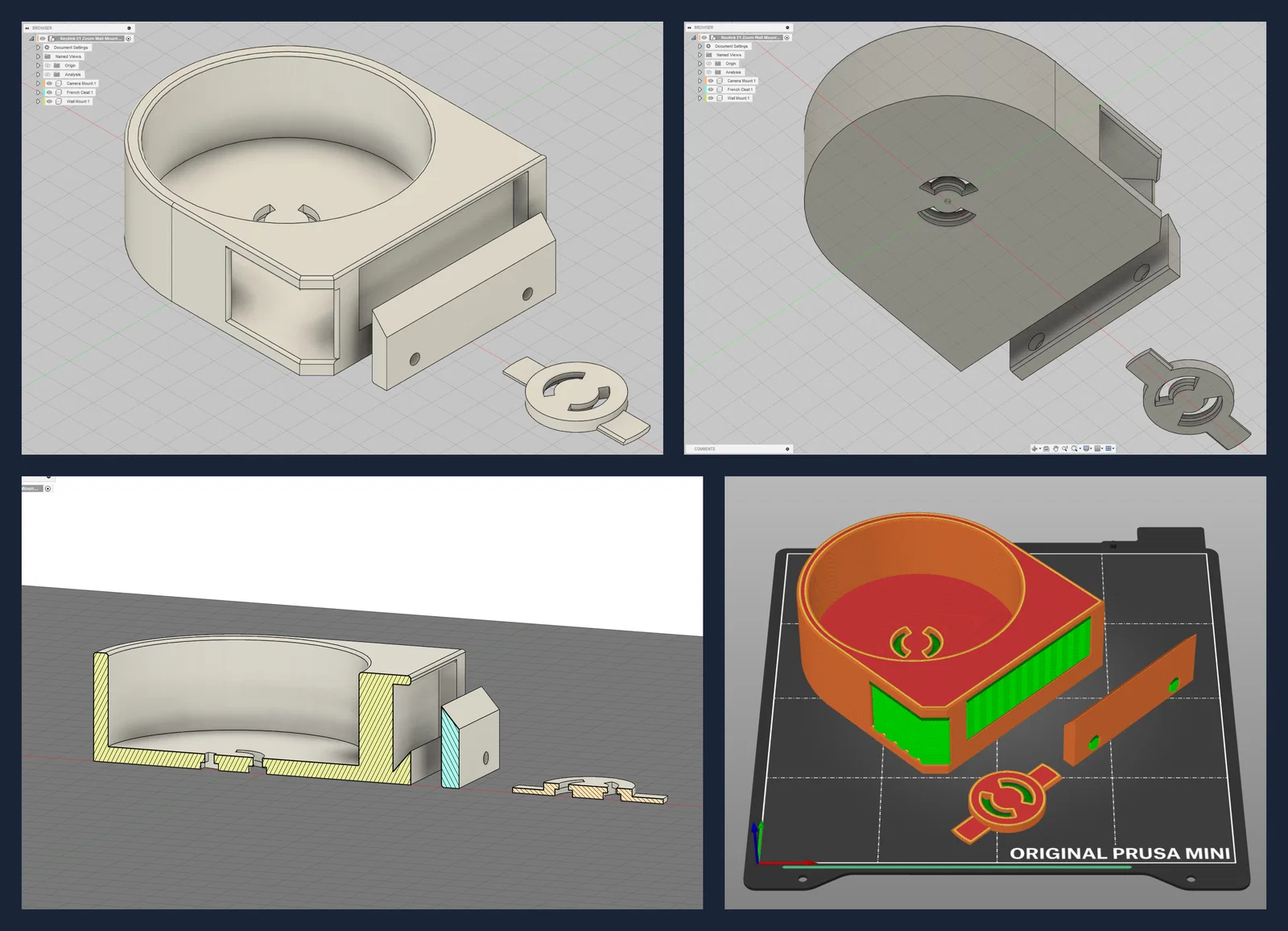

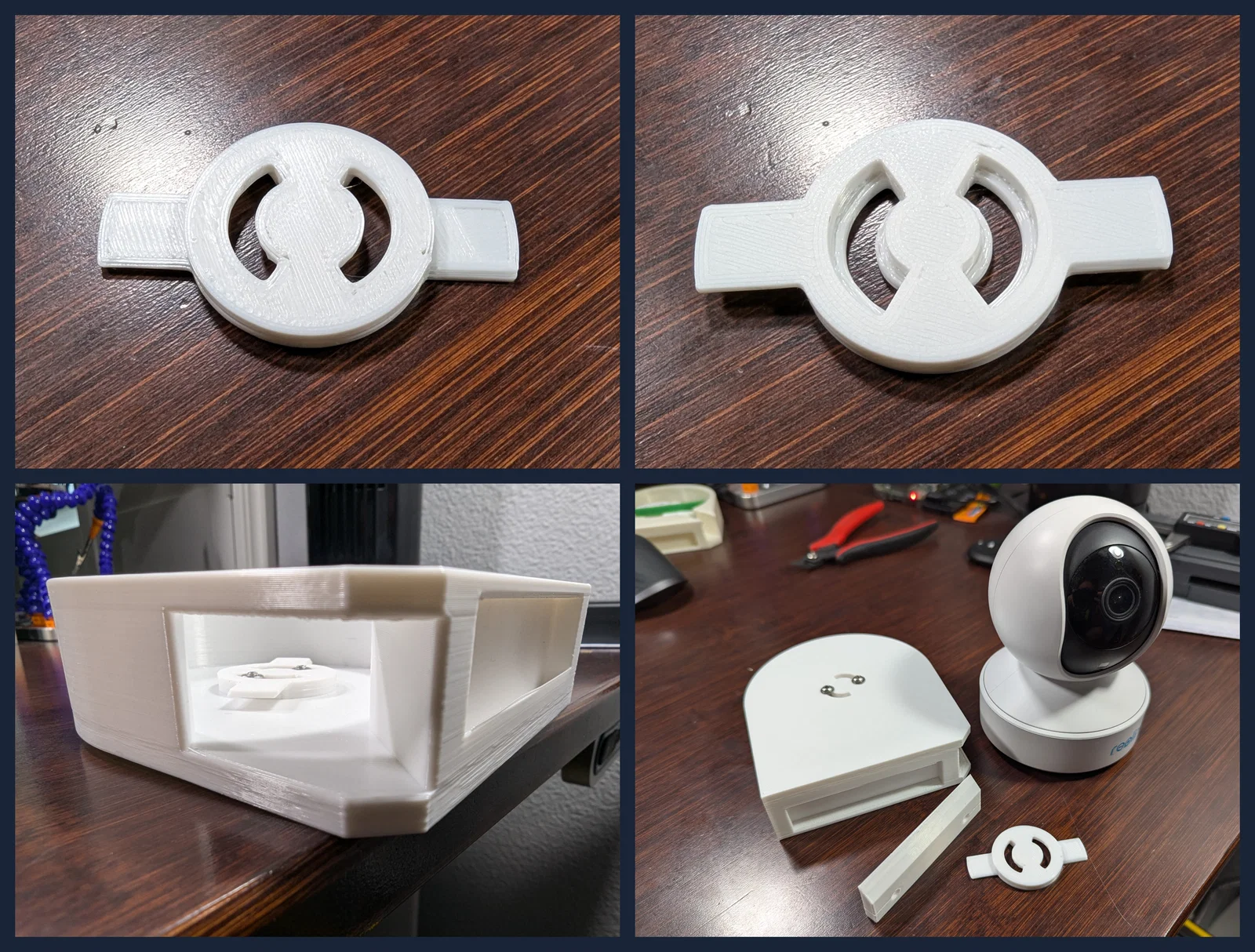

Vì E1 Pro và E1 Zoom có hướng đặt của ngàm (mounting bracket) khác nhau, nên mình tự tạo một ngàm riêng có thể chỉnh theo nhu cầu để cố gắng đạt được hướng chuẩn nhất, giúp dây đi ra ở góc phía sau. Mình thiết kế lỗ để dùng được với vài con ốc M3 button head cap screws mình có sẵn ở nhà. Mình đã dùng ốc dài 10mm, nhưng sau khi in xong mình có chỉnh thiết kế để đầu ốc có thể nằm chìm (flush) hơn ở phía trên của wall mount. Nên theo đó thì ốc dài 8mm có lẽ sẽ phù hợp. Đây là một vài thông số từ ốc trong listing Amazon: “Thread Pitch 0.5 mm, Thread Size (Diameter): 3 mm, Head Diameter 5.5 mm, Head Height 1.6 mm”

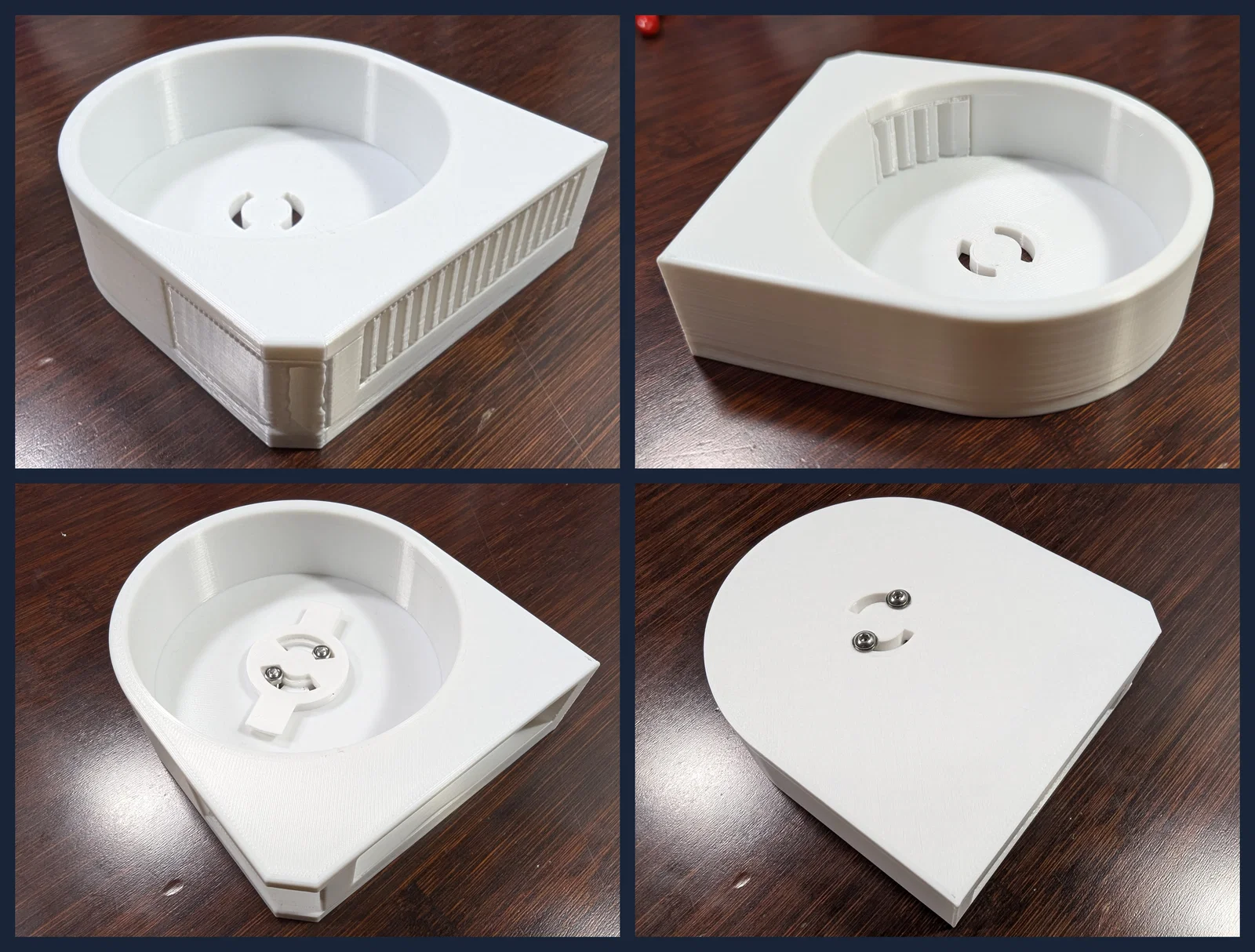

Mình in các phần này trên Prusa Mini với nozzle 0.4mm bằng PLA. Mình in layer height 0.2mm, 3 perimeters và 15% infill, bật supports. Support tháo khá dễ và bề mặt nhìn cũng sạch sẽ. Từ những gì mình thấy thì nó đang giữ rất ổn và có vẻ dư sức chắc chắn.

Lưu ý: mình thấy ở một số mẫu khác có người nói E1 Zoom của họ không vừa, nên có vẻ như có nhiều phiên bản phần cứng khác nhau giữa các camera dòng E1. Để tham khảo, đây là hardware version của camera của mình:

• E1 Pro hardware version: IPC_566SD54MP
• E1 Zoom hardware version: IPC_515BSD6
