Bộ Erector Set In 3D cho Nhôm Định Hình 2020 (2020 Profile Aluminum)

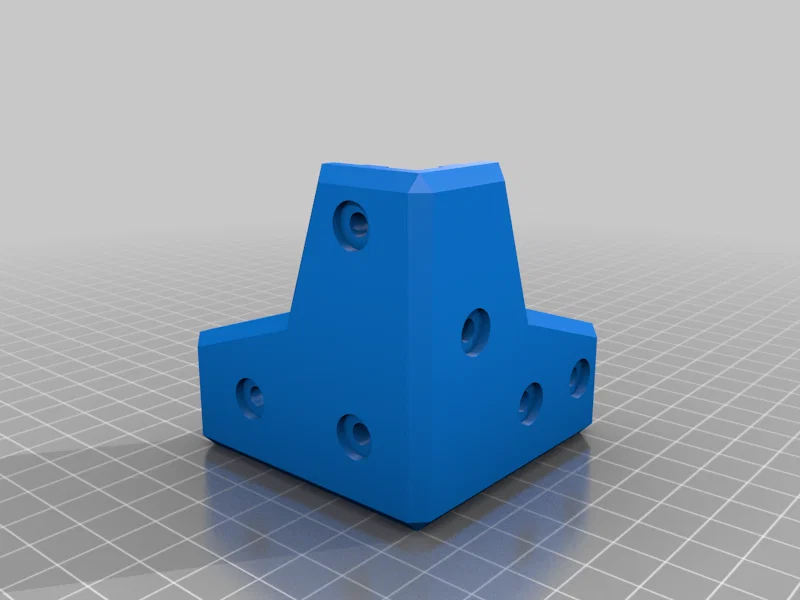

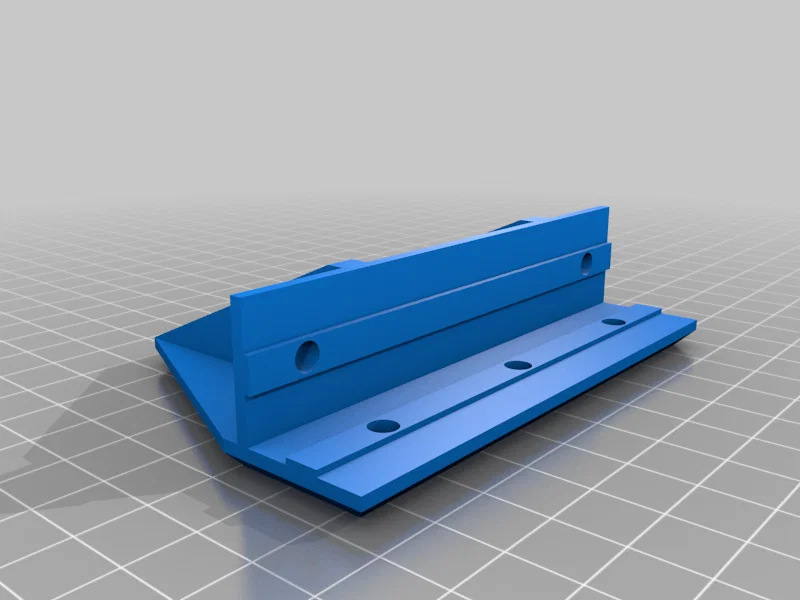

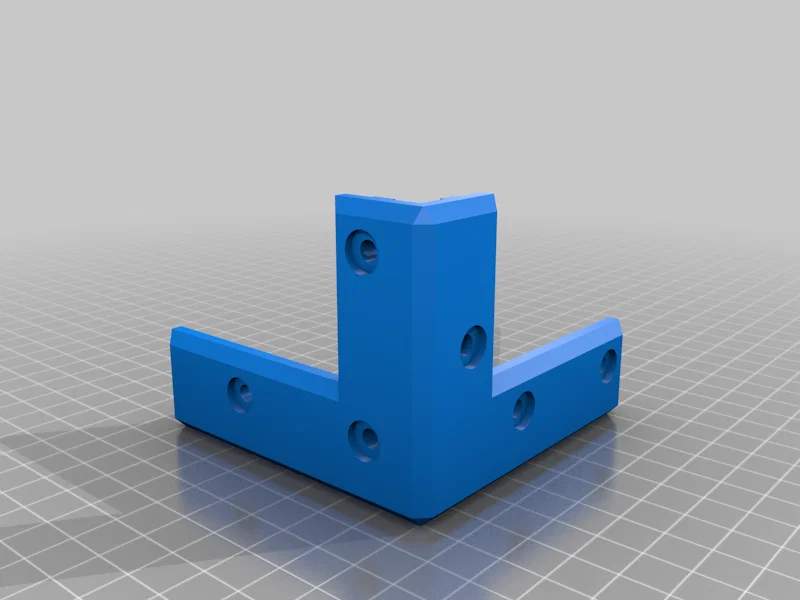

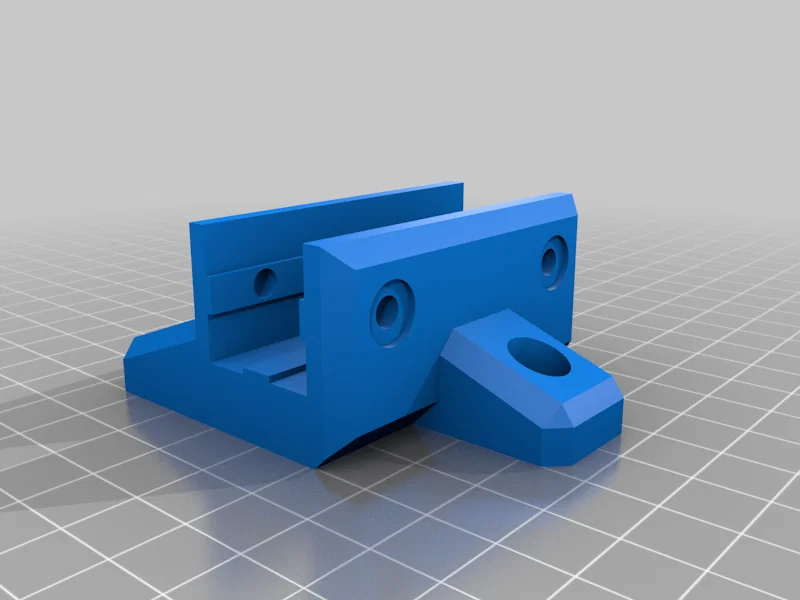

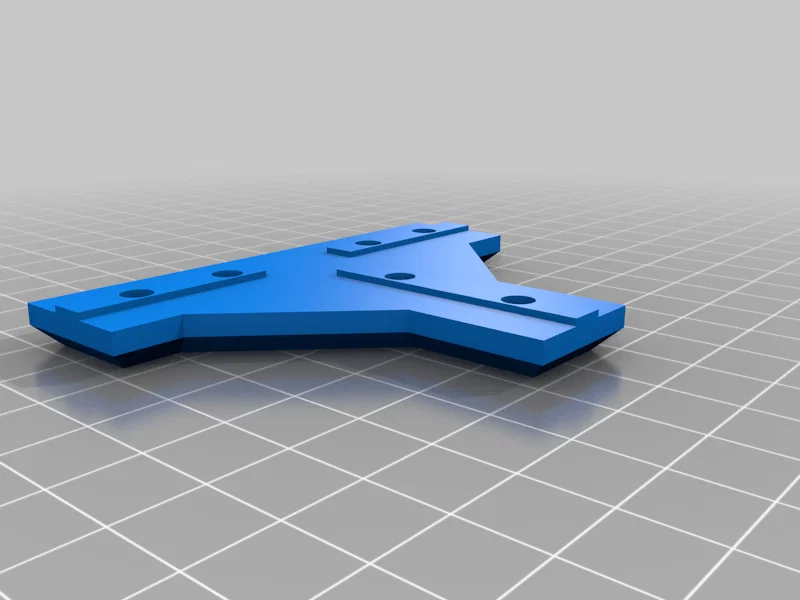

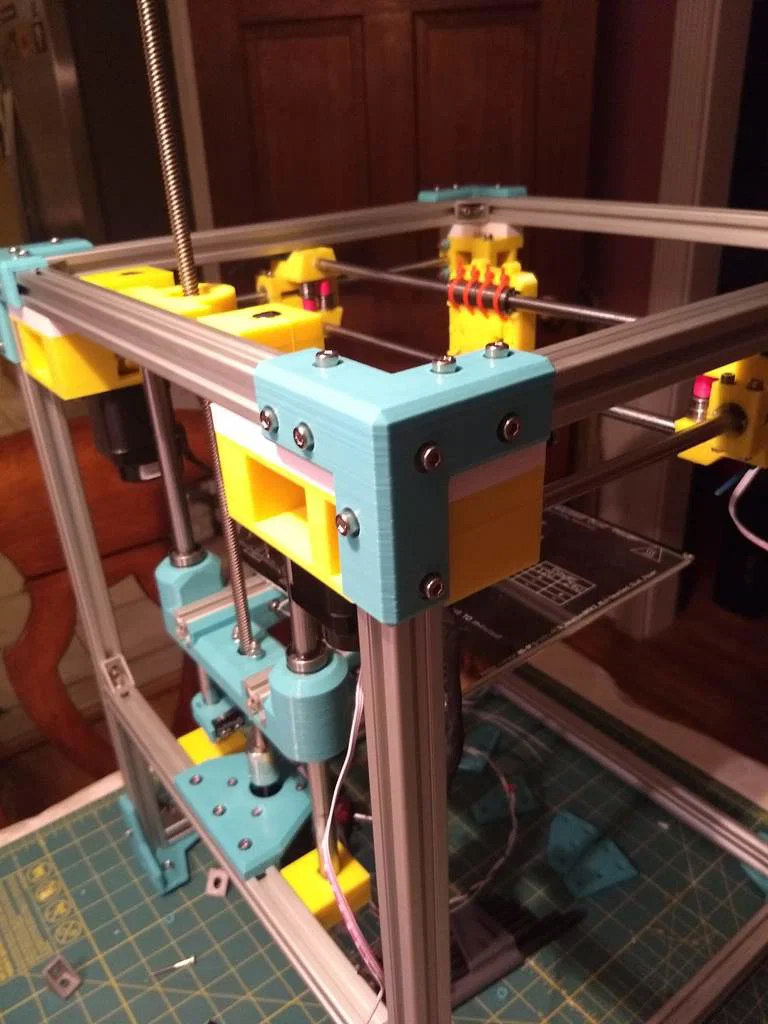

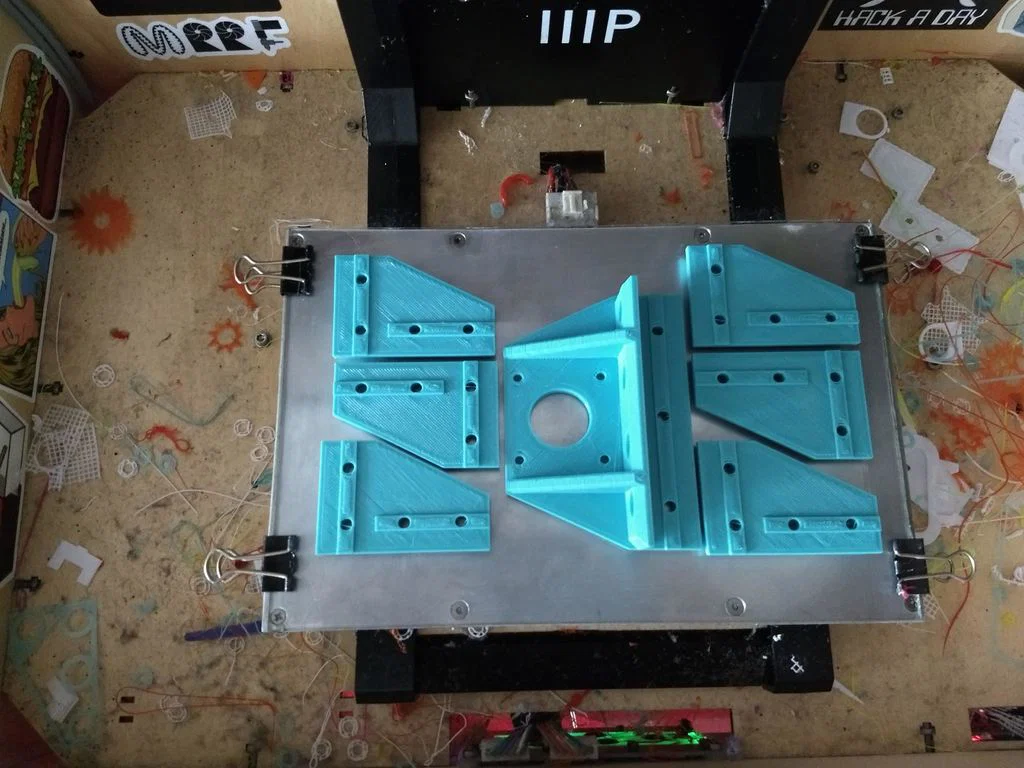

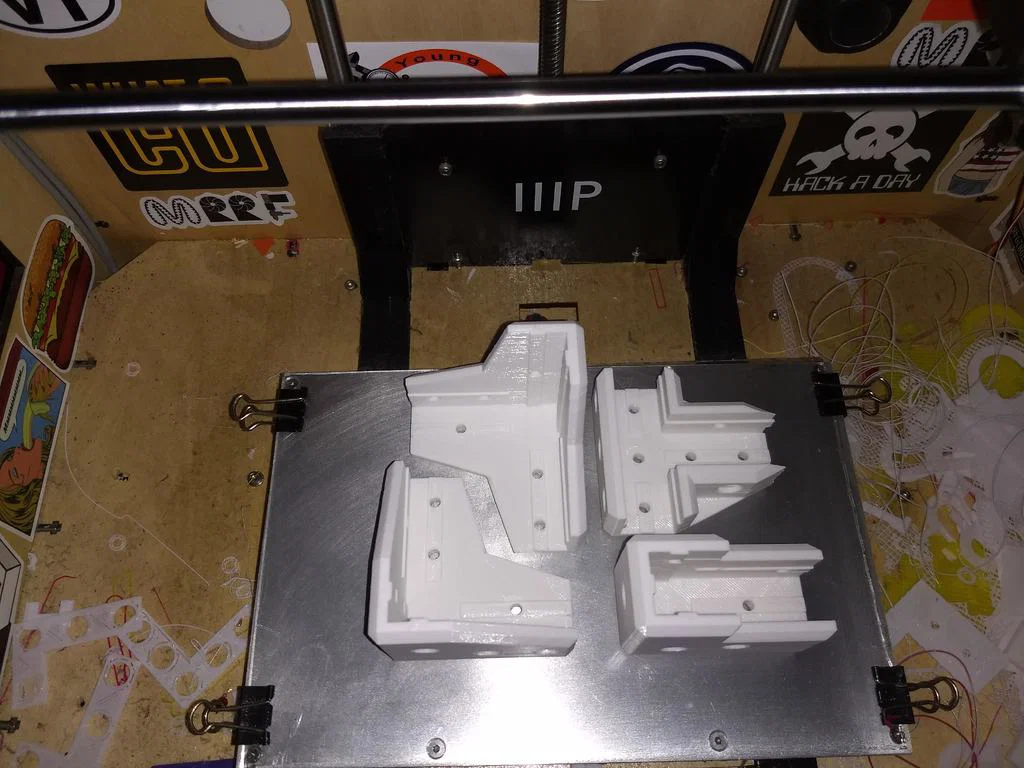

Bộ này được thiết kế để bạn có thể lắp ráp gần như bất cứ thứ gì từ nhôm định hình profile 2020mm (2020 aluminum extrusion). Làm máy CNC, máy in 3D, khung/housing, robot, kệ để đồ và nhiều thứ khác nữa. Các chi tiết này in được trên đa số máy in 3D FDM vì hình học không quá phức tạp, có thể in có hoặc không dùng support material.

General Specs

• In ở 40% infill để đảm bảo độ cứng, PLA là đủ xài
• Layer height 0.2mm để lỗ vít/countersink chính xác
• Vít hệ mét M4 với countersink 2mm
• Rãnh channel slot để fit chặt và vuông
• Vít hệ mét M6 cho lỗ ở đầu thanh extrusion (end tapped hole)
• Mỗi thanh nhôm được siết bởi 3 con vít theo dạng tam giác để cứng vững tối đa

Trước đây mình đã phát hành các part này riêng lẻ và từng kèm theo thiết kế máy in 3D của mình, nhưng bản này là bản cập nhật mới. Khi mình test và dùng bản gốc thì vẫn làm được, nhưng việc lắp ráp khá khó do dung sai (tolerances) mình chọn; các part V2 này đã được chỉnh lại một số kích thước và hình học để việc lắp cho dễ hơn.

Nếu bạn quyết định làm gì đó hoặc dùng bất kỳ part nào trong bộ này thì nhớ chia sẻ bản in và sản phẩm bạn làm ở mục “things made”, và vui lòng ghi credit thiết kế cho mình. Chúc bạn làm vui!

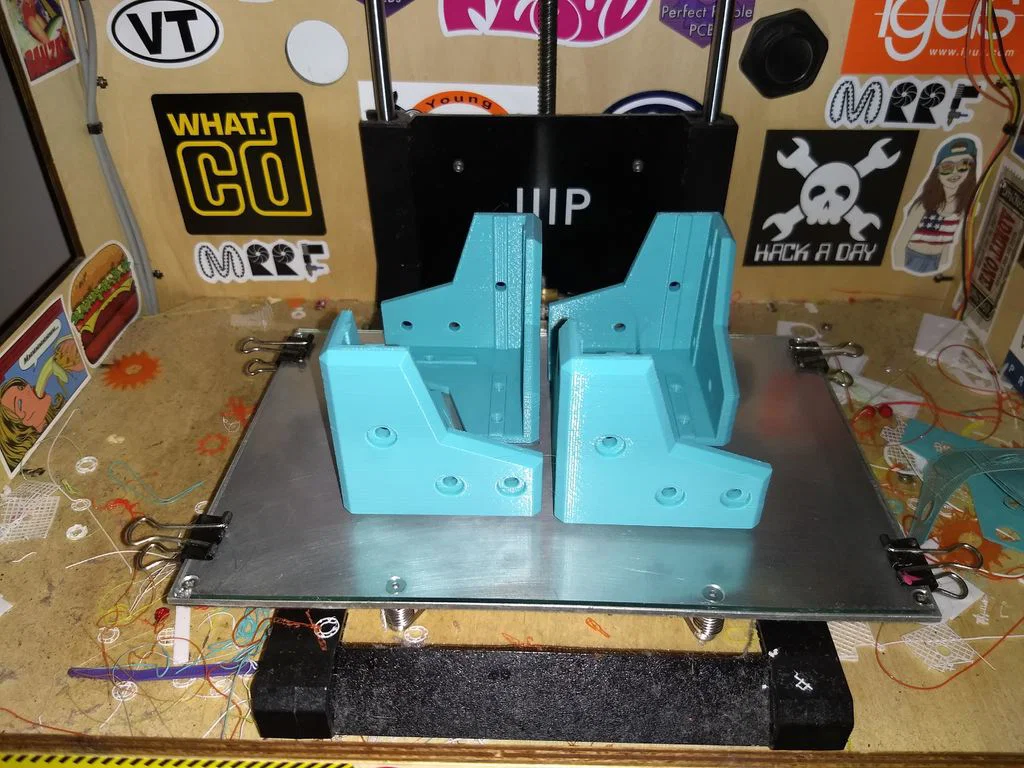

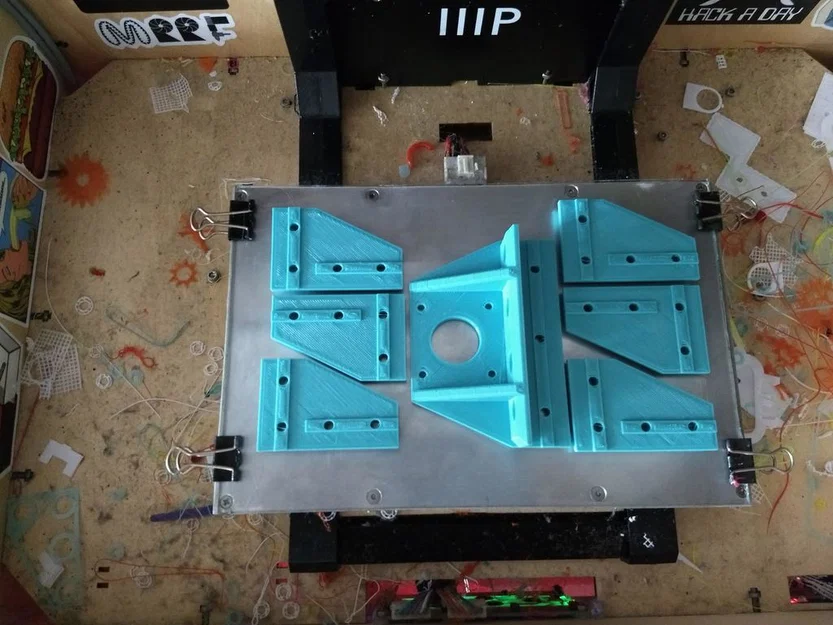

Print Settings

Printer:

Monoprice Maker Architect (Rep1 Style)

Rafts:

No

**Supports:**

Doesn't Matter

Resolution:

0.2mm

**Infill:**

35%

Notes:

Nhớ set 4 walls trong slicer để chi tiết bền hơn.
Tăng infill nếu bạn muốn nó cứng hơn.
