SPARKY: Giá đỡ TT Motor (TT Motor Mounts)

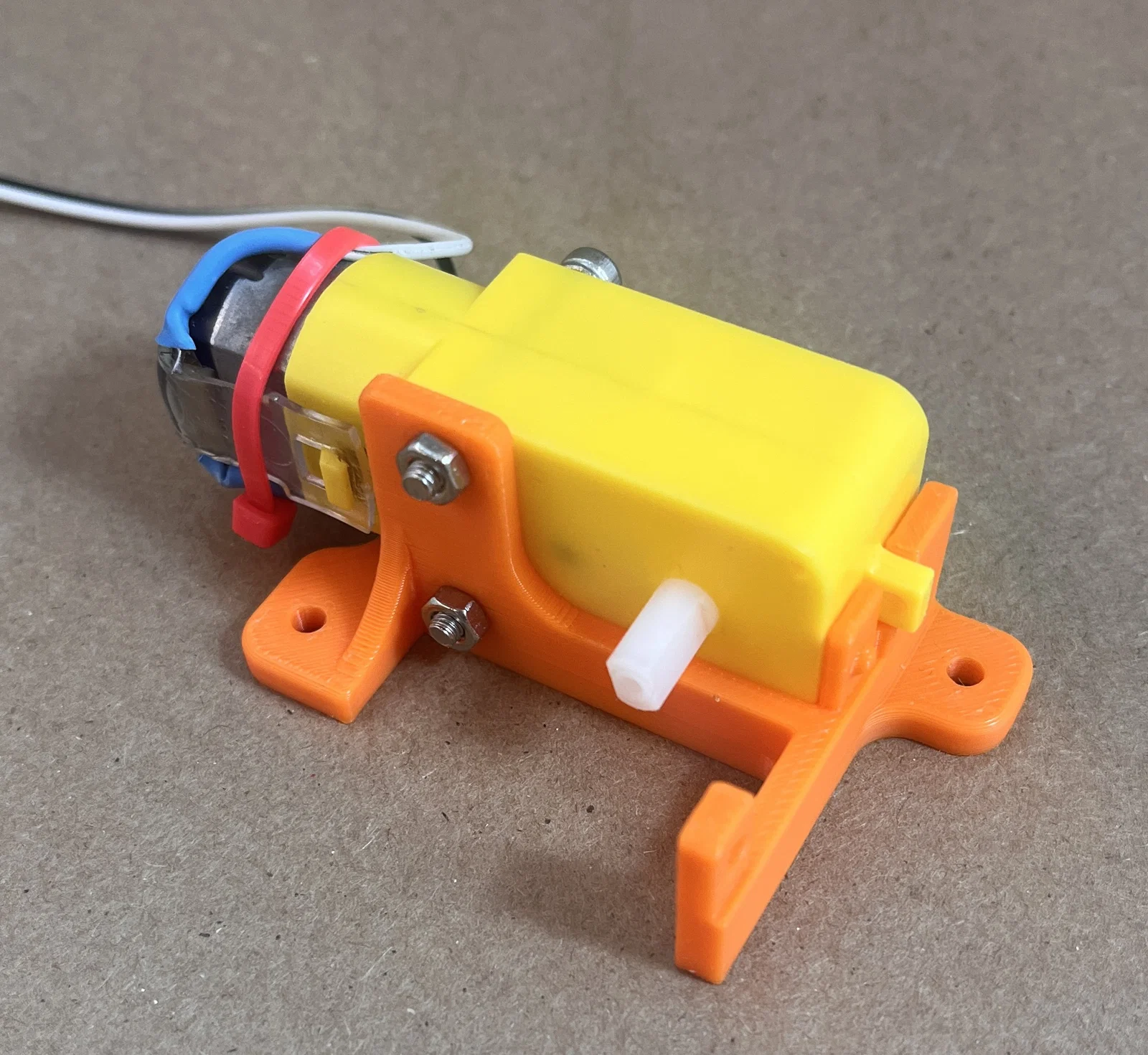

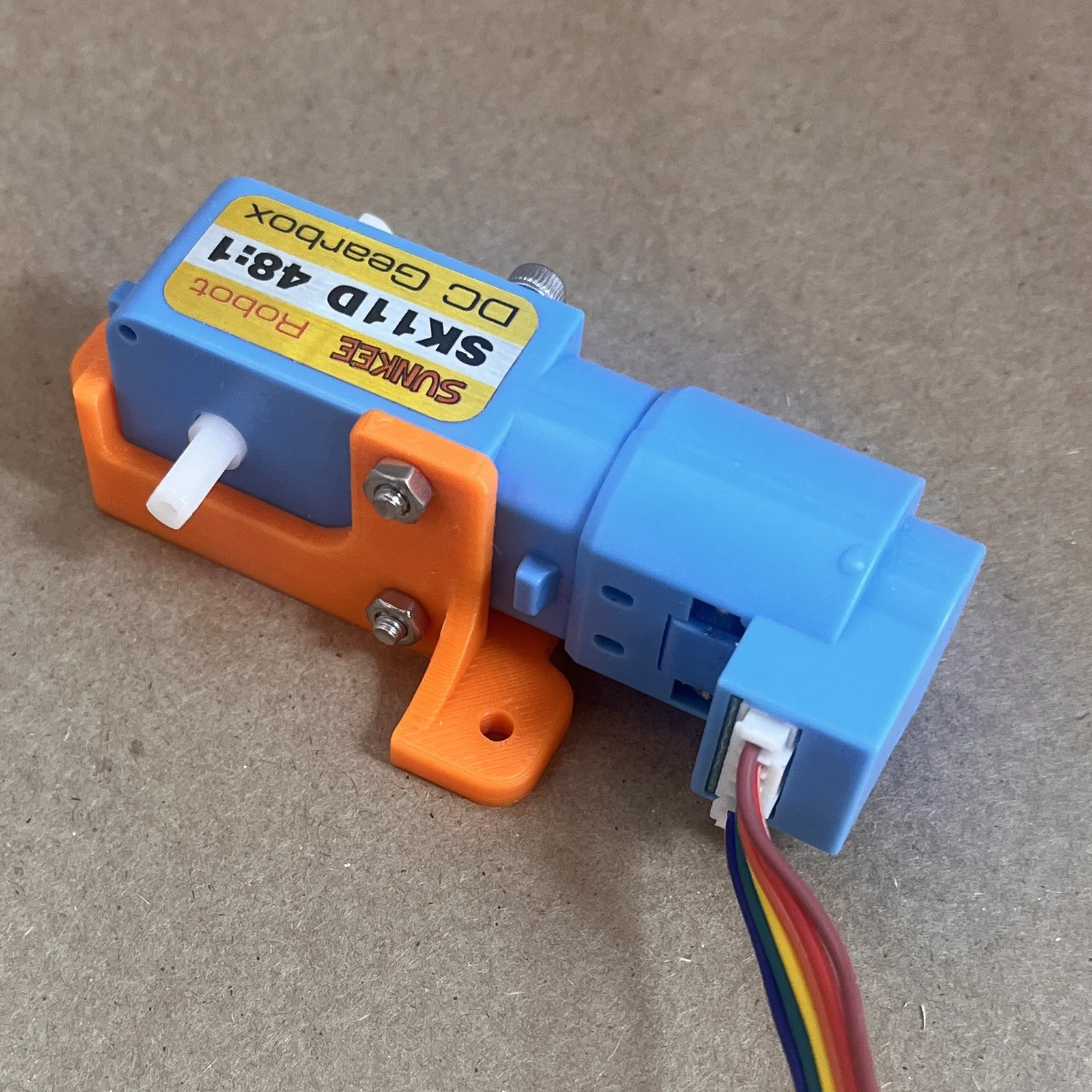

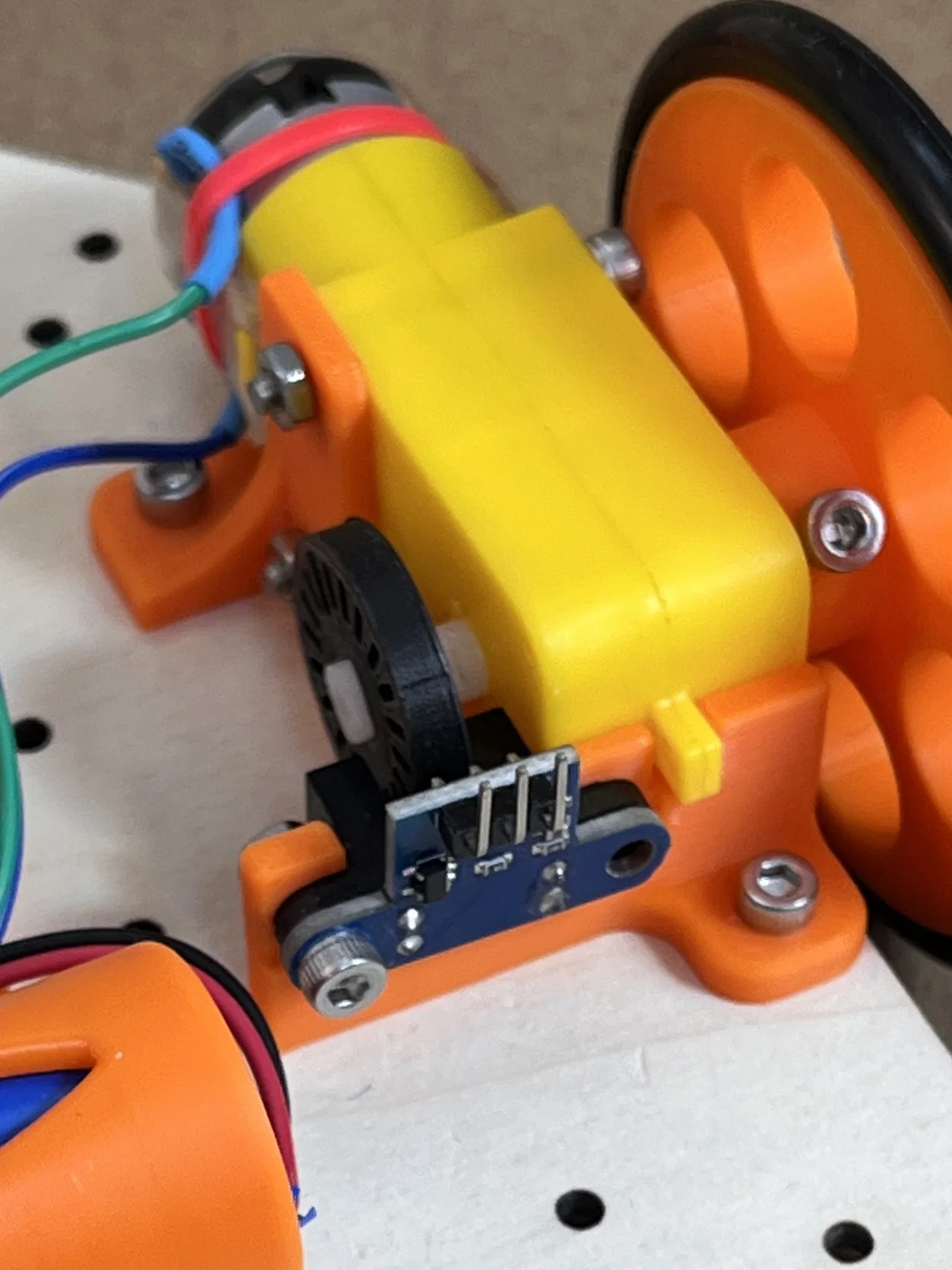

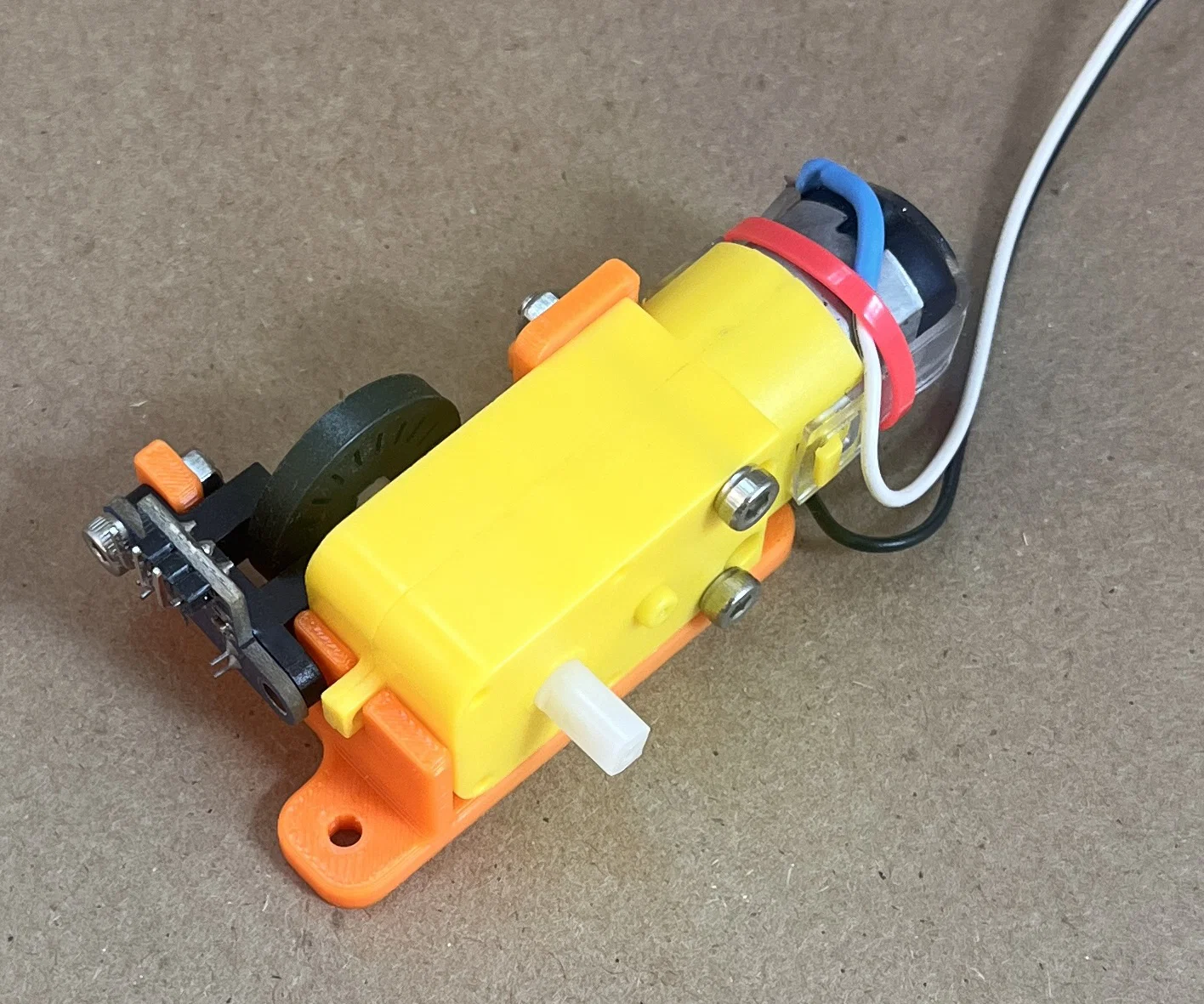

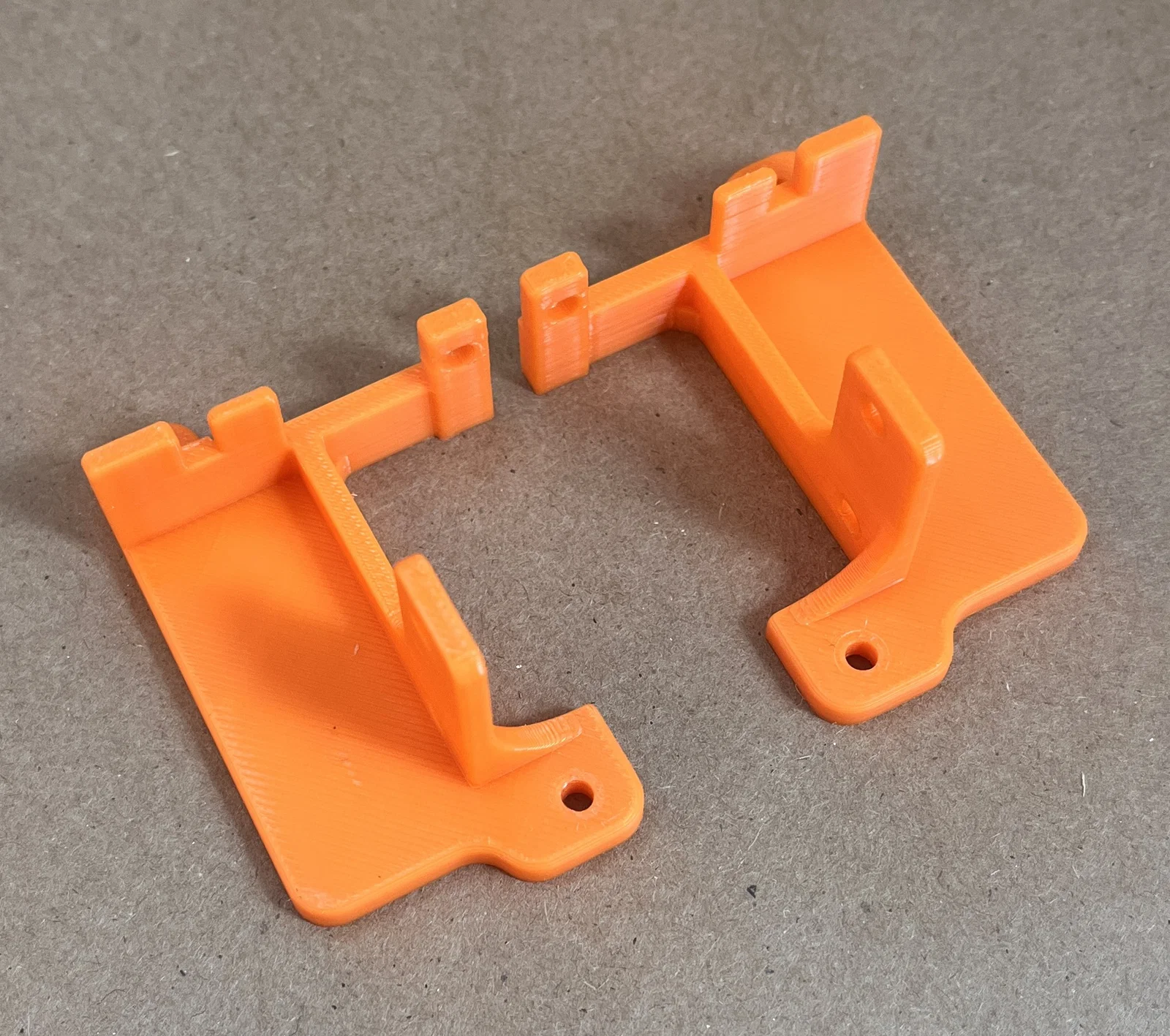

Đây là hai bộ giá đỡ (mounting brackets) cho “TT motors” — loại motor DC có hộp số nhỏ, thường màu vàng, hay dùng trong robot giáo dục và robot hobby. Một bộ có chừa khoảng trống để gắn bánh xe optical shaft encoder và cảm biến. Bộ còn lại dành để dùng với hall sensors hoặc dùng không cần cảm biến.

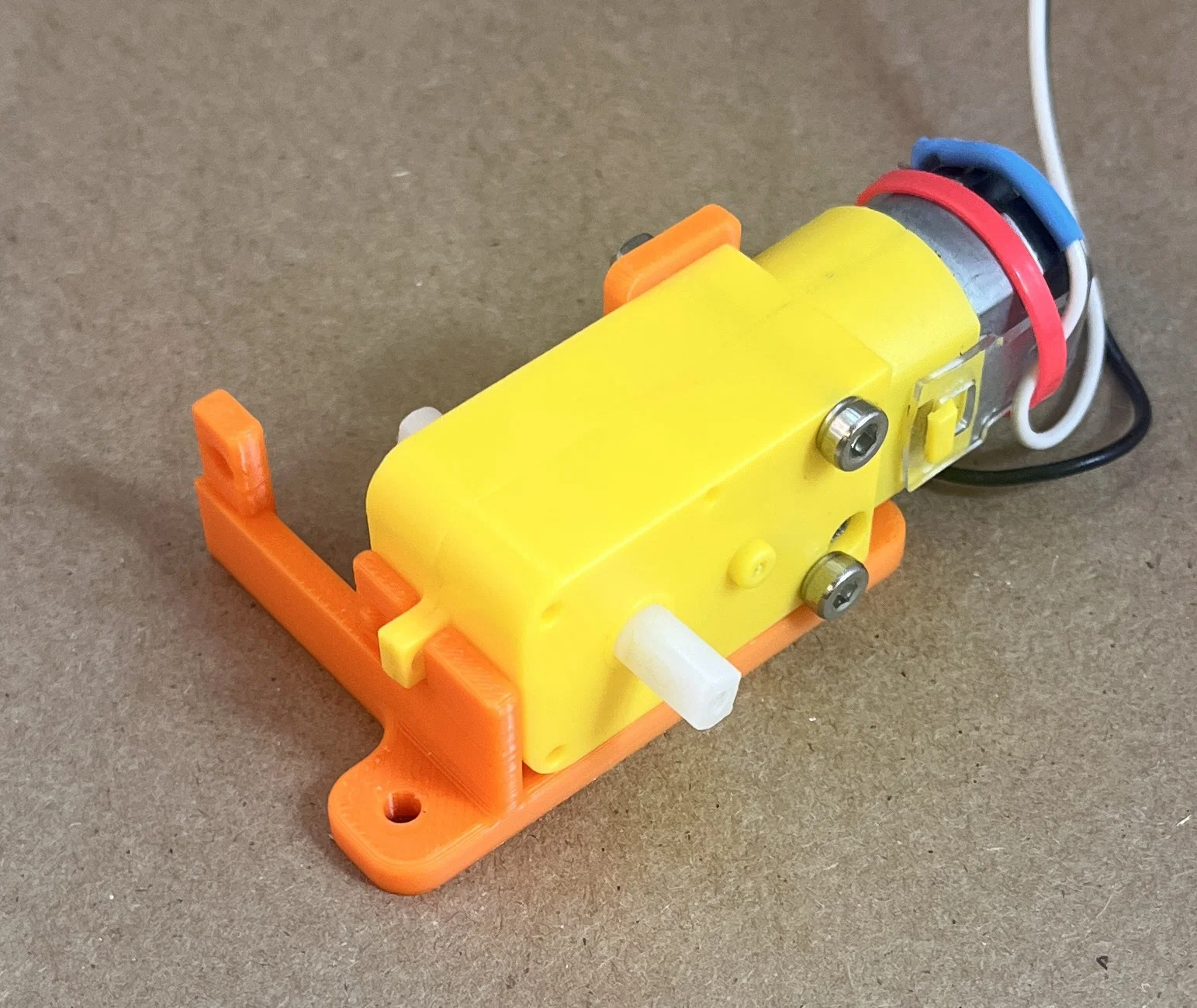

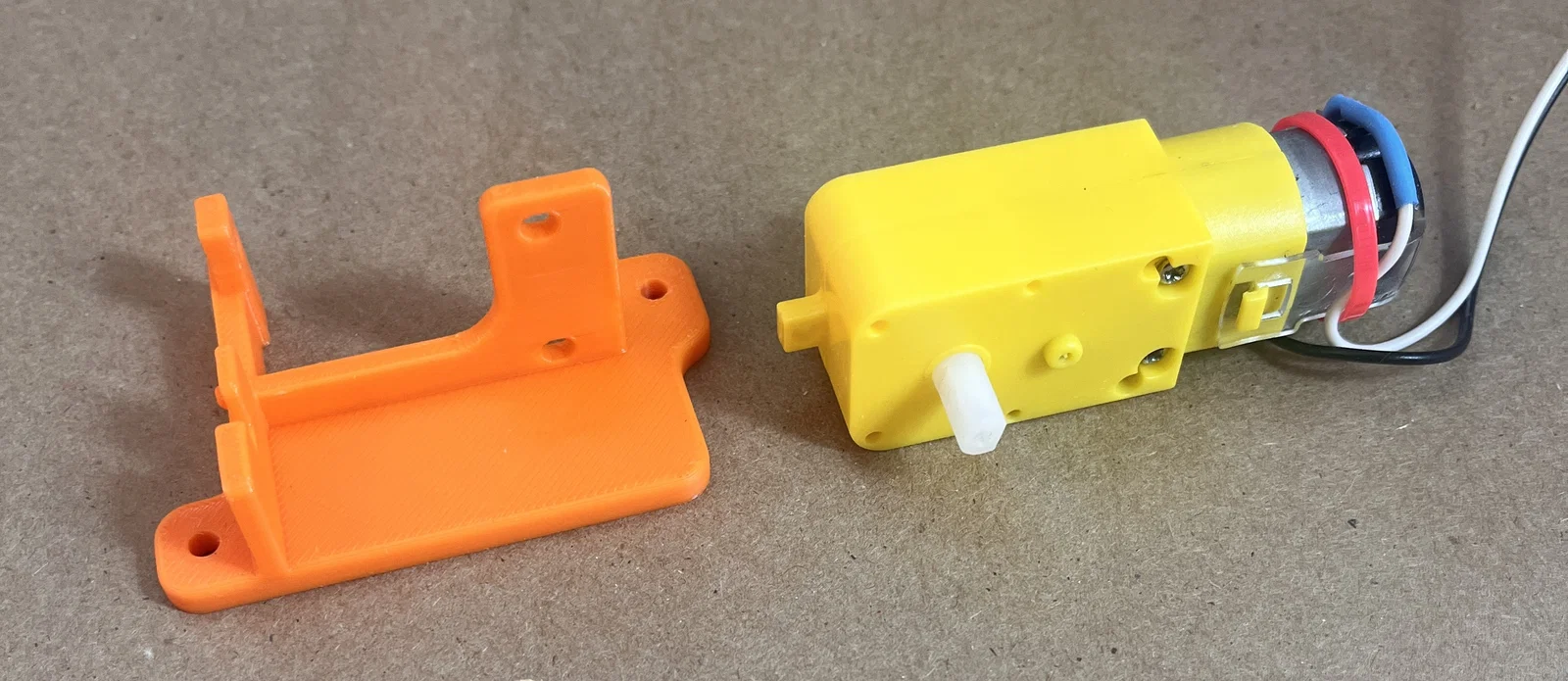

Khi lắp motor, mặt motor có vòng tròn vàng nổi gần trục (axle) sẽ hướng ra ngoài (về phía bánh xe).

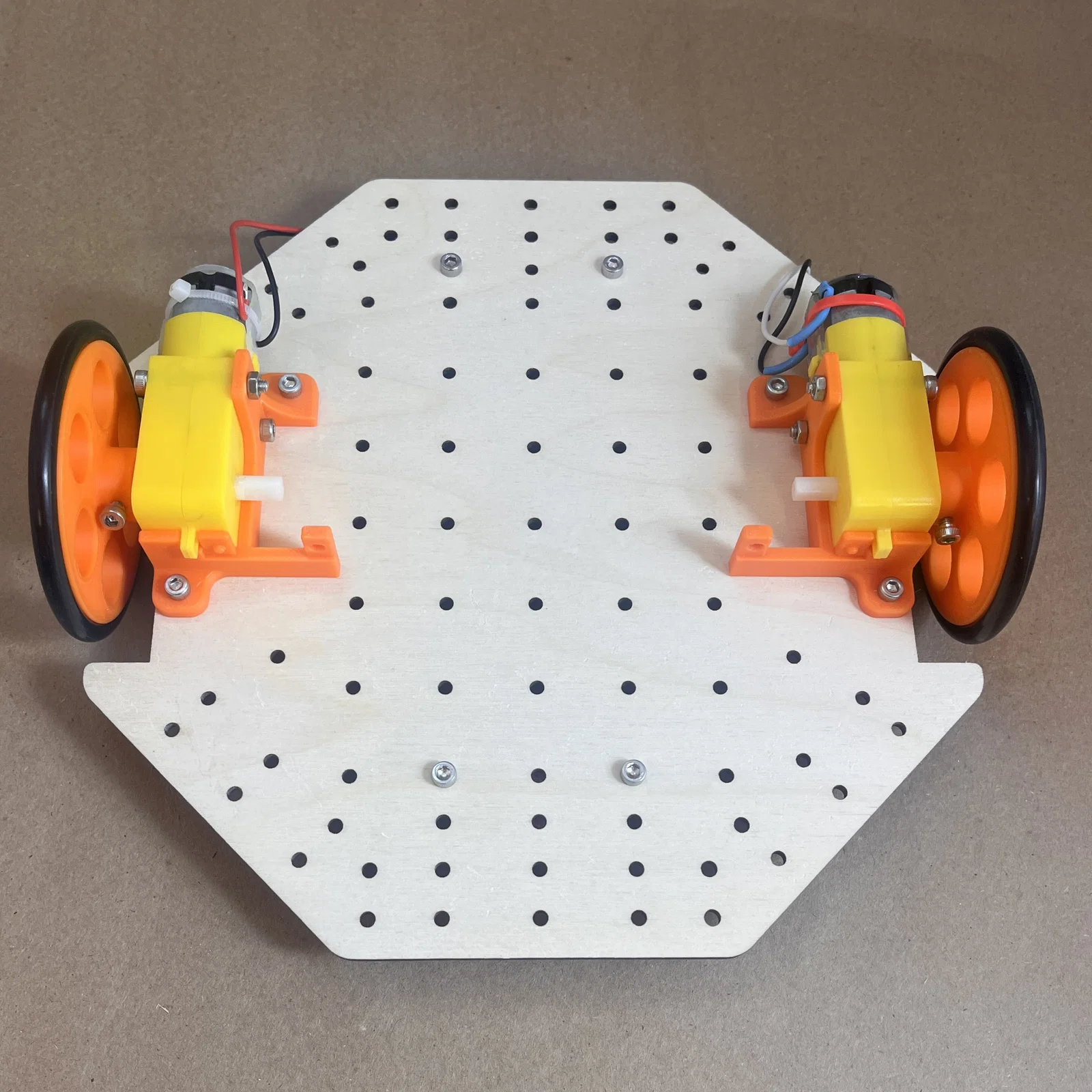

Các lỗ được thiết kế cho ốc M3. Motor được bắt vào giá đỡ bằng 2 ốc M3x25mm kèm ê-cu. Giá đỡ có thể bắt lên tấm đế dày 3mm bằng 2 ốc M3x10mm kèm ê-cu cho mỗi giá đỡ.

Vật liệu bổ sung:

• 4x ốc M3x10mm (2 cái cho mỗi giá đỡ motor)
• 4x ốc M3x25mm (2 cái cho mỗi motor)
• 8x ê-cu M3

Dụng cụ cần thiết:

• Lục giác 2.5mm và tuýp 5.5mm cho ốc và ê-cu M3

Cài đặt Slicer:

Mẫu được in bằng Bambu X1C với PLA ở độ dày lớp 0.2mm, preset “strength”, không cần supports.

2024.07.14: Đã cập nhật model

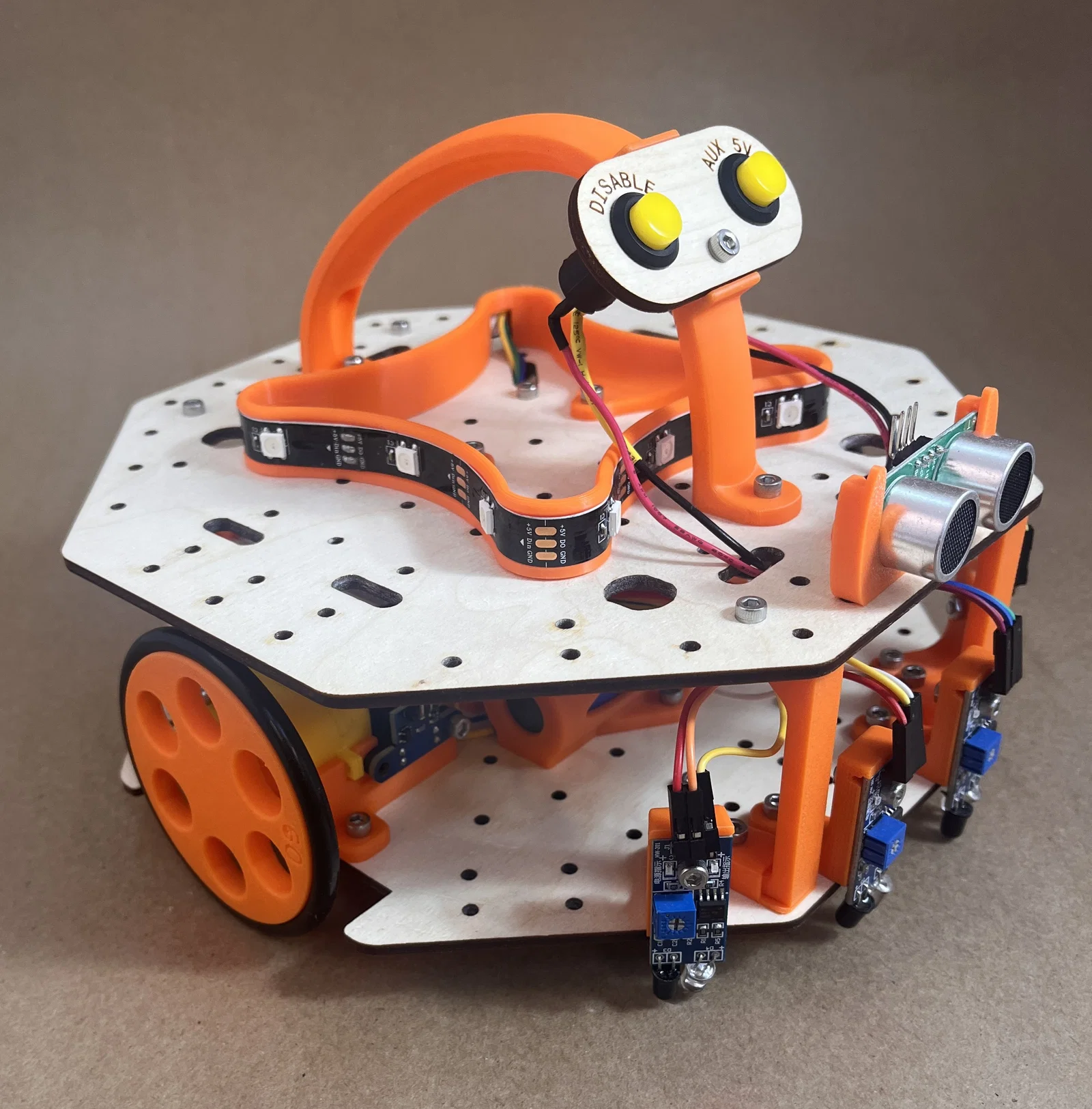

Đây là một phần của nền tảng robot học thuật mã nguồn mở SPARKY.
