Đế trưng bày LEGO Speed Champions - 16 kích thước

Đế trưng bày dạng bấm khớp (click-together) cho các mẫu LEGO Speed Champions.

Chỉnh sửa (17/04/2024) - Thêm các đế (10–13 studs) với phần đỡ còn ngắn hơn nữa để phù hợp với ít nhất một số mẫu mới năm 2024.

Chỉnh sửa (19/03/2023) - Thêm các đế (10–13 studs) với phần đỡ bánh ngắn hơn để phù hợp với các mảnh vòm bánh (wheel arch) phiên bản chỉnh sửa dùng trong các mẫu 2023. Cập nhật file .f3d với tham số mới để điều khiển kích thước này (A_ArchSupport).

Chỉnh sửa (27/10/2022) - Thêm đế 14 Stud để phù hợp với mẫu Aston Martin Valkyrie mới.

Chỉnh sửa (26/04/2022) - Thêm đế 15 Stud để phù hợp với mẫu Mercedes F1 mới.

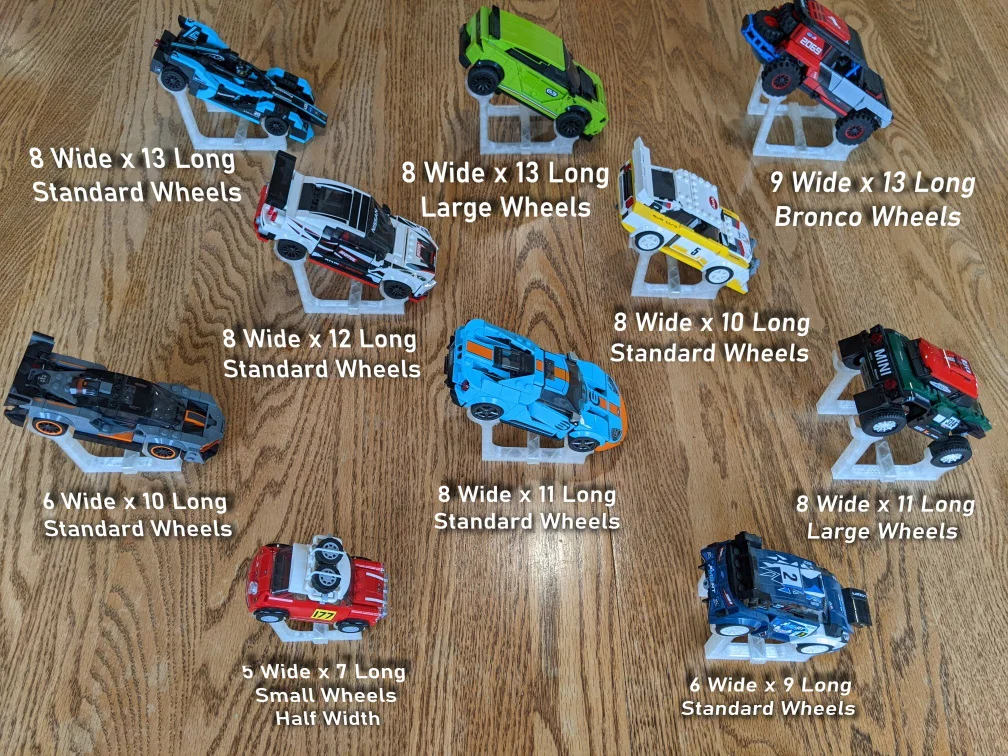

Mình đính kèm 19 file STL cần thiết để làm 16 loại đế khác nhau mình dùng cho bộ sưu tập của mình, nhưng có thể sẽ cần thêm một vài cấu hình đế khác cho một số mẫu mình chưa có. Nhưng yên tâm, mình có hướng dẫn để bạn tự làm thêm.

Model đính kèm đã được tham số hoá đầy đủ (fully parametrized) và có sẵn các preset cho toàn bộ kích thước liên quan, giúp bạn tạo thêm biến thể rất đơn giản. Bạn thậm chí có thể thêm preset mới nhanh gọn nếu cần mà không phải chỉnh sửa trực tiếp model. Nếu muốn xem hướng dẫn chi tiết hơn về cách dùng, xem phần How To Use The Model bên dưới.

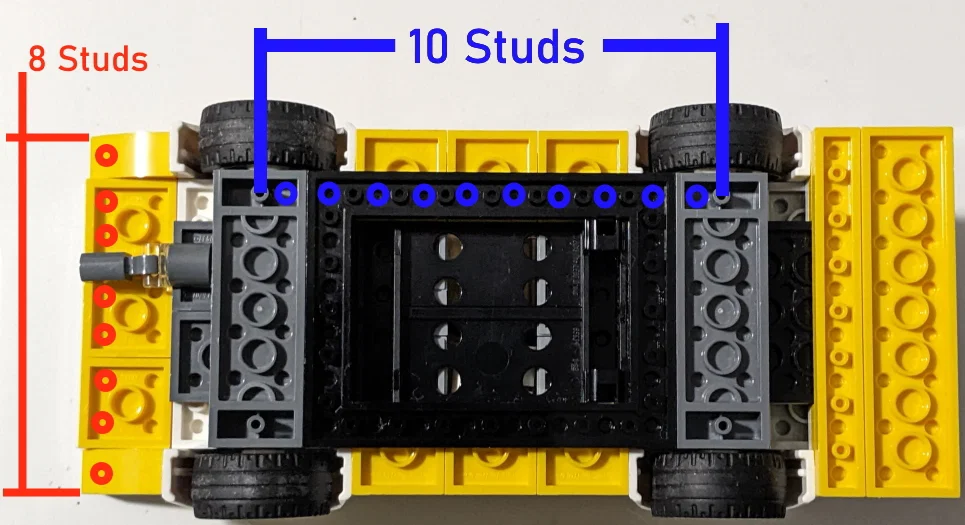

Lưu ý: Với model này, kích thước đế được xác định bằng cách đếm số studs NẰM GIỮA hai trục bánh (axles).

Mẫu duy nhất mình có mà không thật sự theo đúng “chuẩn” này là chiếc Offroad MINI. Cái 11-Large mình dùng cho nó vẫn ổn, nhưng chắc thực tế nó cỡ 10.5 hơn. Có bữa nào mình thấy khó chịu vì nó không nằm hoàn hảo thì mình sẽ làm cái đế mới, còn hiện tại thì vẫn dùng tốt.

Print Settings

Resolution: .28

Infill: 10

Filament: Geeetech PLA Clear

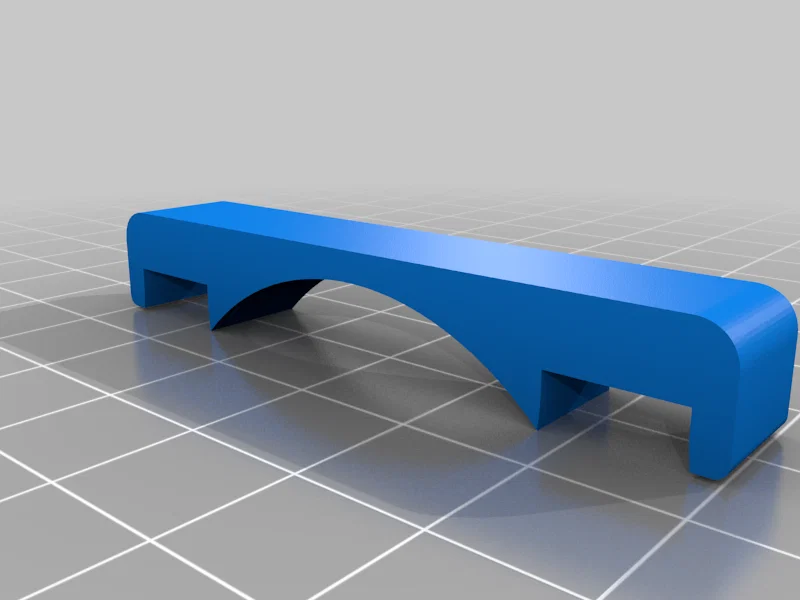

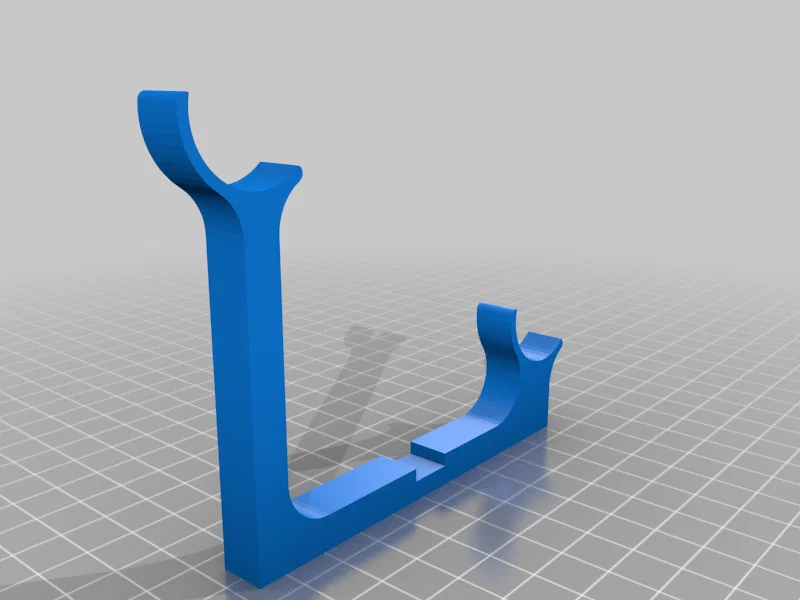

Notes: Mỗi bộ trưng bày cần 2 đế và 1 thanh nối (bridge). Thường thì bạn in cả 3 món trong một lần cũng không thành vấn đề.

Post-Printing: Các thanh nối (bridge) được thiết kế để bấm/ép (snap/press) vào phần đỡ, nhưng tuỳ máy in và setting của bạn, hoặc nếu có hiện tượng cong vênh/nhấc góc (lift/warping), bạn có thể chấm một ít keo để giữ cho mọi thứ chắc hơn.

\====================

How To Use the Model

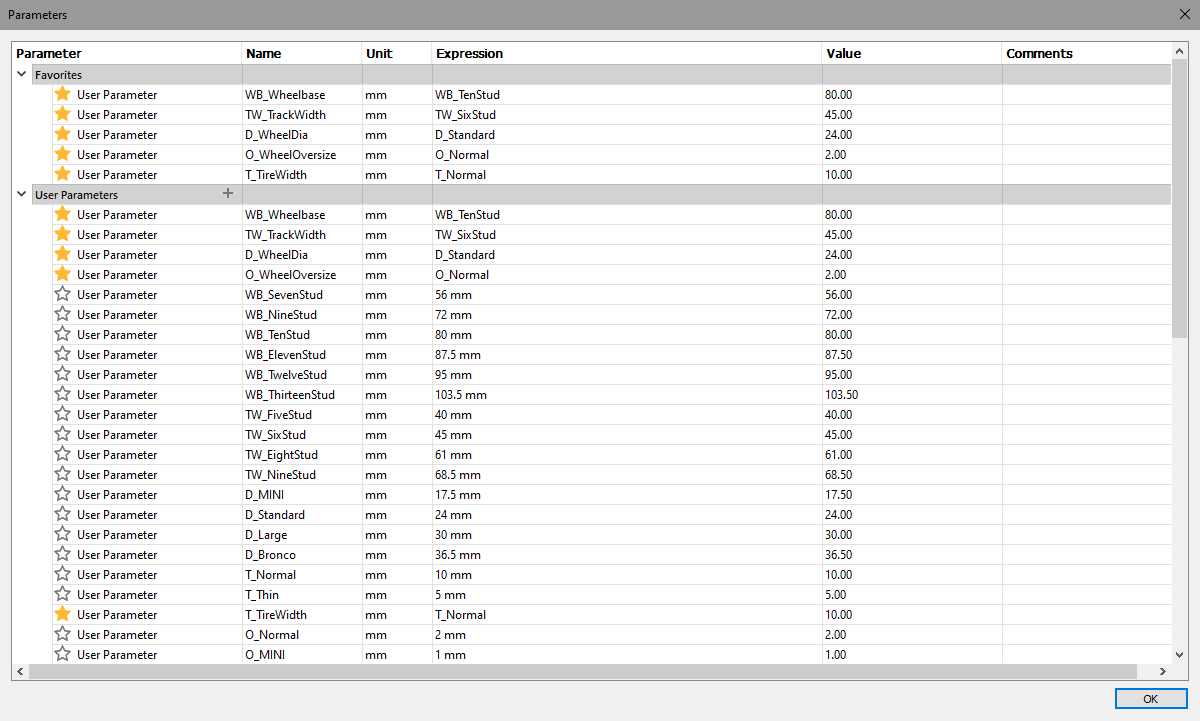

Khi mở model, vào mục Modify rồi tìm Parameter Editor. Để dùng các preset có sẵn, bạn chỉ cần các tham số nằm dưới Favorites, và trong đó thường chỉ cần chỉnh 3 tham số là đủ.

Để đổi cấu hình, chỉ cần chọn ô Expression của tham số bạn muốn chỉnh rồi gõ các chữ cái ở đầu tên tham số (ví dụ: wheelbase thì gõ WB, đường kính bánh thì gõ D, v.v.). Fusion sẽ hiện danh sách preset của tham số đó, bạn chỉ việc chọn cái bạn muốn. (Các preset hợp lệ cho một tham số sẽ có mã trùng với phần đầu tên của chúng).

Khi bạn cấu hình xong theo nhu cầu, chỉ cần dùng công cụ Print để export và gửi model thẳng sang slicer của bạn, hoặc export ra file STL.

Parameter Details

WB_Wheelbase: Đây là chiều dài của model. Như nói ở trên, nó được đo bằng cách đếm số studs giữa hai trục bánh (axels). Các preset có sẵn:

• WB_SevenStud - Chỉ dùng cho classic MINI
• WB_NineStud - Chuẩn cho các mẫu cũ loại 6-wide.
• WB_TenStud
• WB_ElevenStud
• WB_TwelveStud
• WB_ThirteenStud
• WB_FourteenStud
• WB_FifteenStud

TW_TrackWidth: Đây là bề ngang của model, xấp xỉ tính giữa tâm hai bánh xe. Các preset có sẵn:

• TW_FiveStud - Chỉ dùng cho classic MINI.
• TW_SixStud - Chuẩn cho các mẫu cũ.
• TW_EightStud - Chuẩn bề ngang mới.
• TW_NineStud - Chỉ dùng cho Bronco.

D_WheelDia: Đây là đường kính bánh xe. Các preset có sẵn:

• D_MINI - Bánh mini chỉ dùng cho classic MINI.
• D_Standard - Phần lớn mẫu dùng kích thước này.
• D_Large - Bánh lớn hơn trên một vài xe off-road.
• D_Bronco - Bánh siêu lớn chỉ dùng cho Bronco.

O_WheelOversize: Điều khiển mức “dư” (oversize) của vị trí bánh trên đế. Các preset có sẵn:

• O_Mini - Giảm oversize cho bánh classic MINI nhỏ.
• O_Normal - Preset dùng cho tất cả các mẫu còn lại.

T_TireWidth: Điều khiển độ rộng của đế (và khe ghép ở thanh nối/bridge). Các preset có sẵn:

• T_Thin - Giảm một nửa bề rộng đế; về kỹ thuật thì dùng được cho mọi mẫu nhưng bắt buộc cho classic MINI.
• T_Normal

A_ArchHeight: Điều khiển độ cao của “tay” trên phần đỡ bánh (wheel supports). Các preset có sẵn:

• A_2023 - Tương thích với các mảnh vòm bánh (wheel arch) dài hơn trên các mẫu phát hành năm 2023.
• A_Standard - Tương thích với tất cả mẫu trước năm 2023.

Adding New Presets

Nếu bạn có mẫu cần kích thước không có sẵn trong các preset được cung cấp, bạn có thể thêm vào khá dễ.

Trước tiên, lấy các số đo bạn cần. Sau đó trong Parameter Editor, bấm dấu '+' cạnh User Parameters. Đặt tên preset mới (không nhất thiết phải theo quy ước mình dùng, nhưng nếu theo thì sau này nhìn lại sẽ dễ hơn). Nhập số đo mới vào ô Expression rồi bấm OK.

Preset của bạn sẽ được thêm vào danh sách và có thể dùng ở các tham số cấp trên giống như các preset có sẵn. Nếu phần dựng hình của mình ổn, và số đo mới của bạn không “dị” quá, model sẽ tự thích nghi mượt với preset mới.
