Khay/đế định vị laser Wainlux K10 và phụ kiện

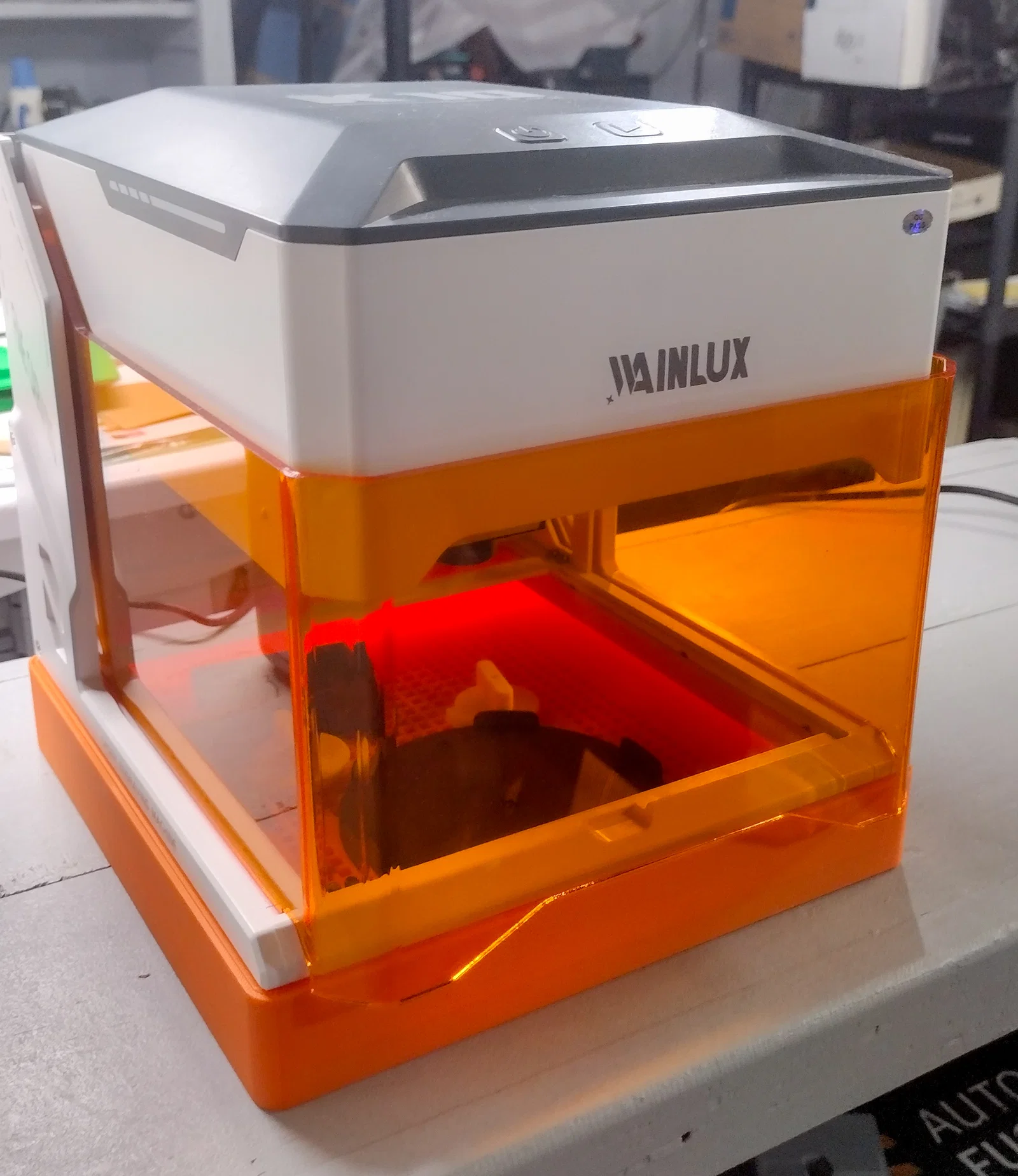

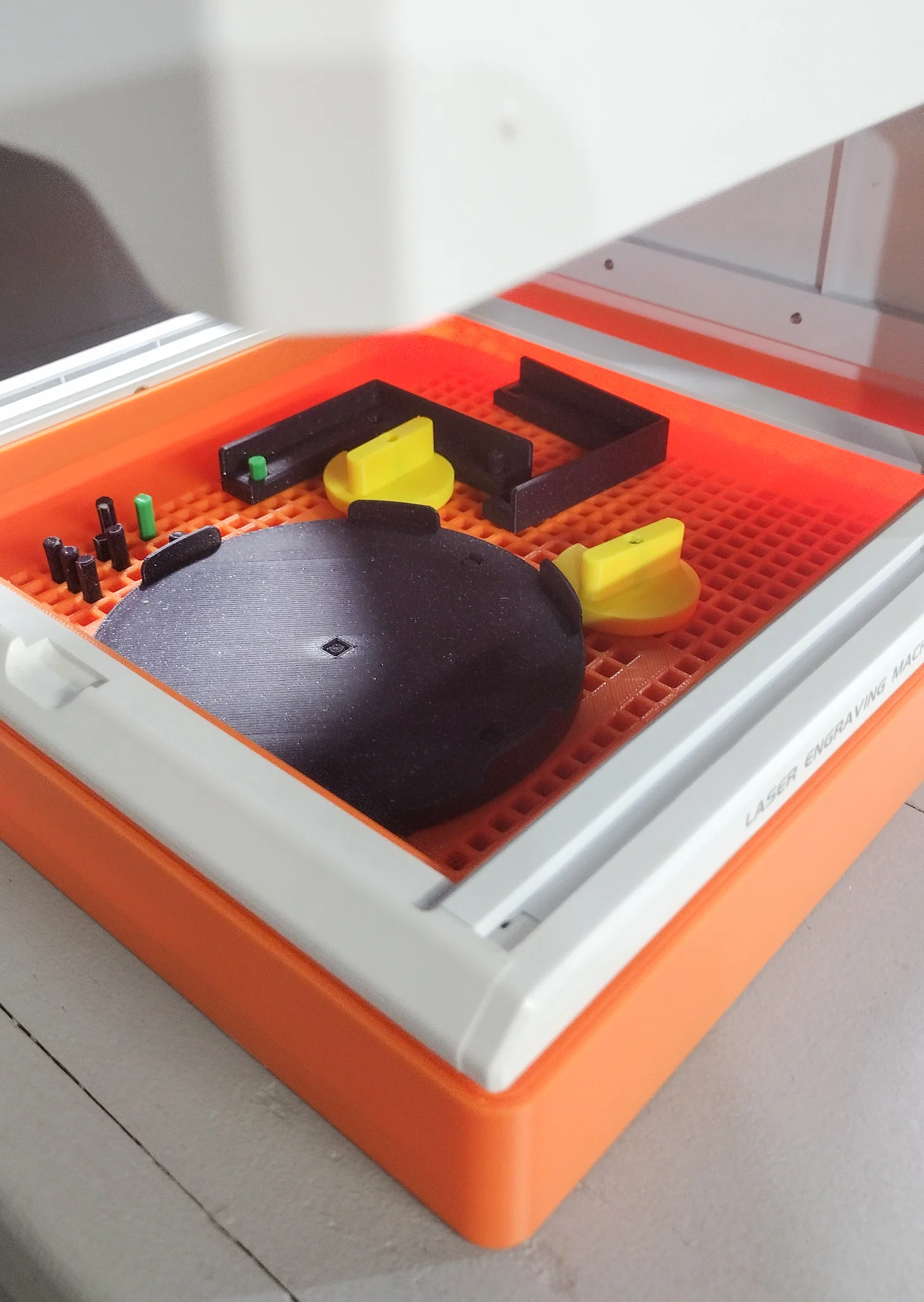

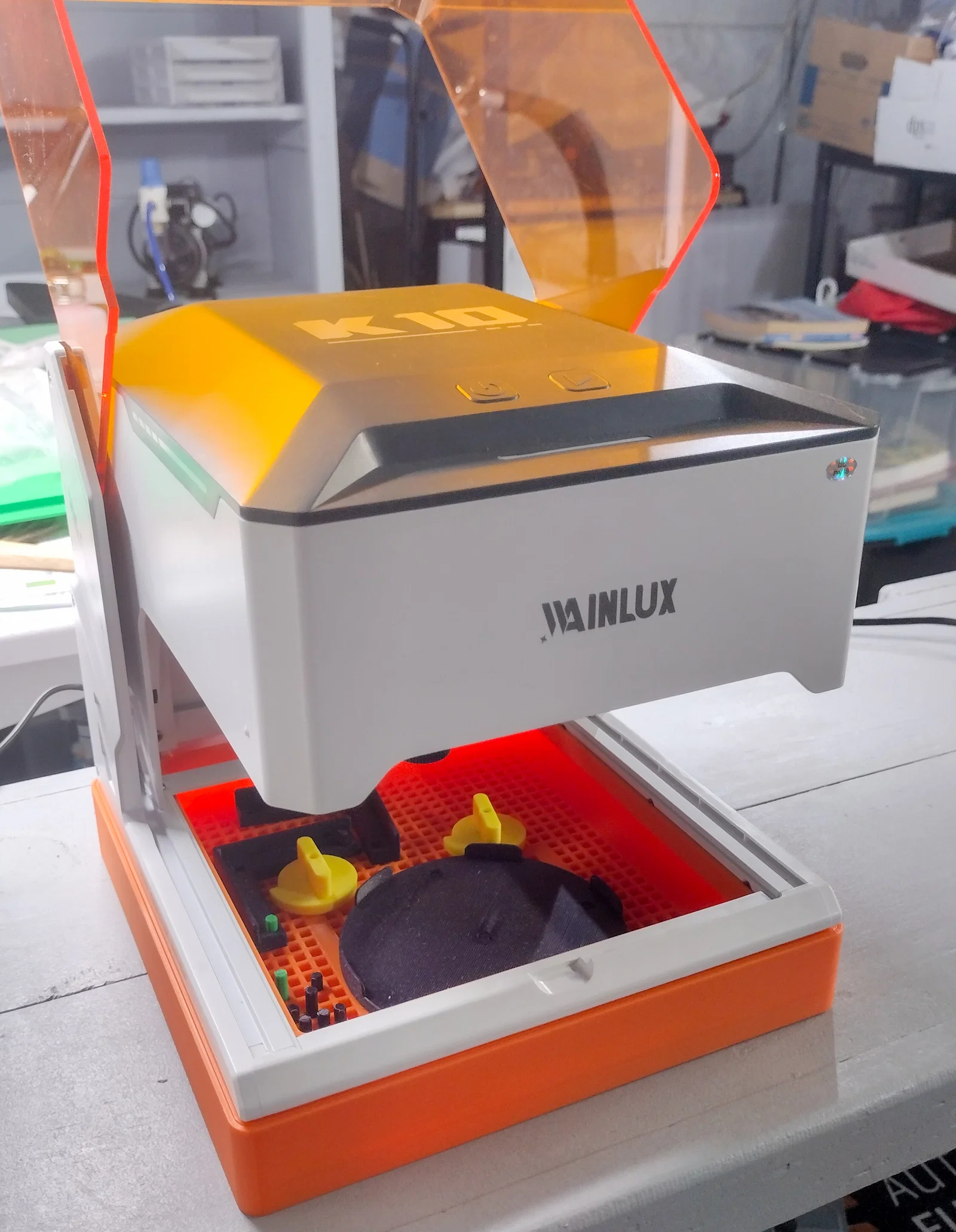

Wainlux K10 là một cái máy nhỏ gọn, dễ dùng, nhưng vùng làm việc của laser (laser footprint) khá nhỏ nên canh vị trí đồ để khắc cho chuẩn cũng hơi vất vả. Càng khó hơn nữa khi bạn cần làm một loạt món giống nhau. Vùng khắc lại nằm sát phía trước, nên hễ khắc món lớn hơn chút là dễ bị vướng vào khung phía trước, lúc đó phải kê/đôn lên.

Mình thiết kế cái tray này để giải quyết mấy vấn đề đó.

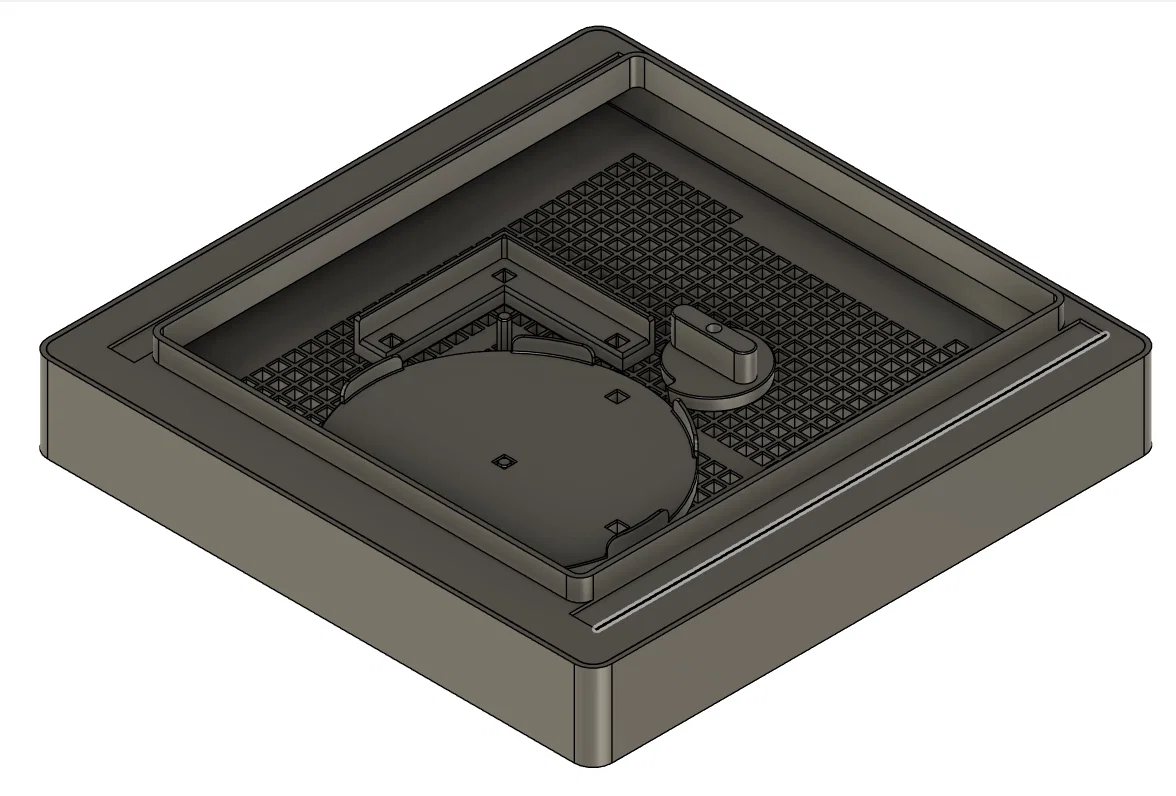

Tray có các lỗ vuông sâu để những chốt bát giác (octagonal pins) trượt vào.

Tùy món bạn muốn khắc, chỉ cần dùng mấy chốt này cũng có thể định vị được đồ.

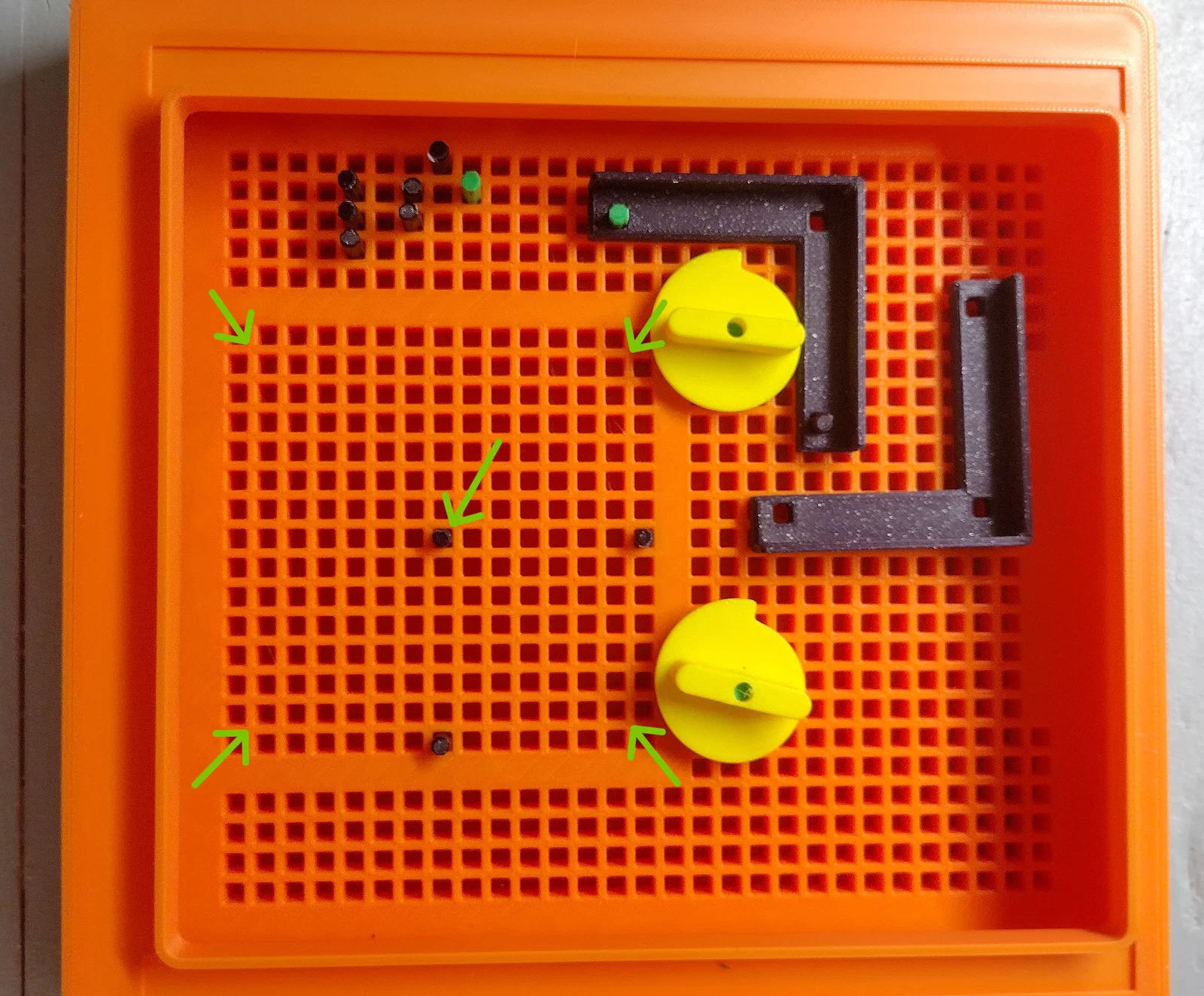

Vùng khắc được đánh dấu rõ ràng—xem các mũi tên xanh ở góc trong hình—và có một lỗ ngay chính giữa.

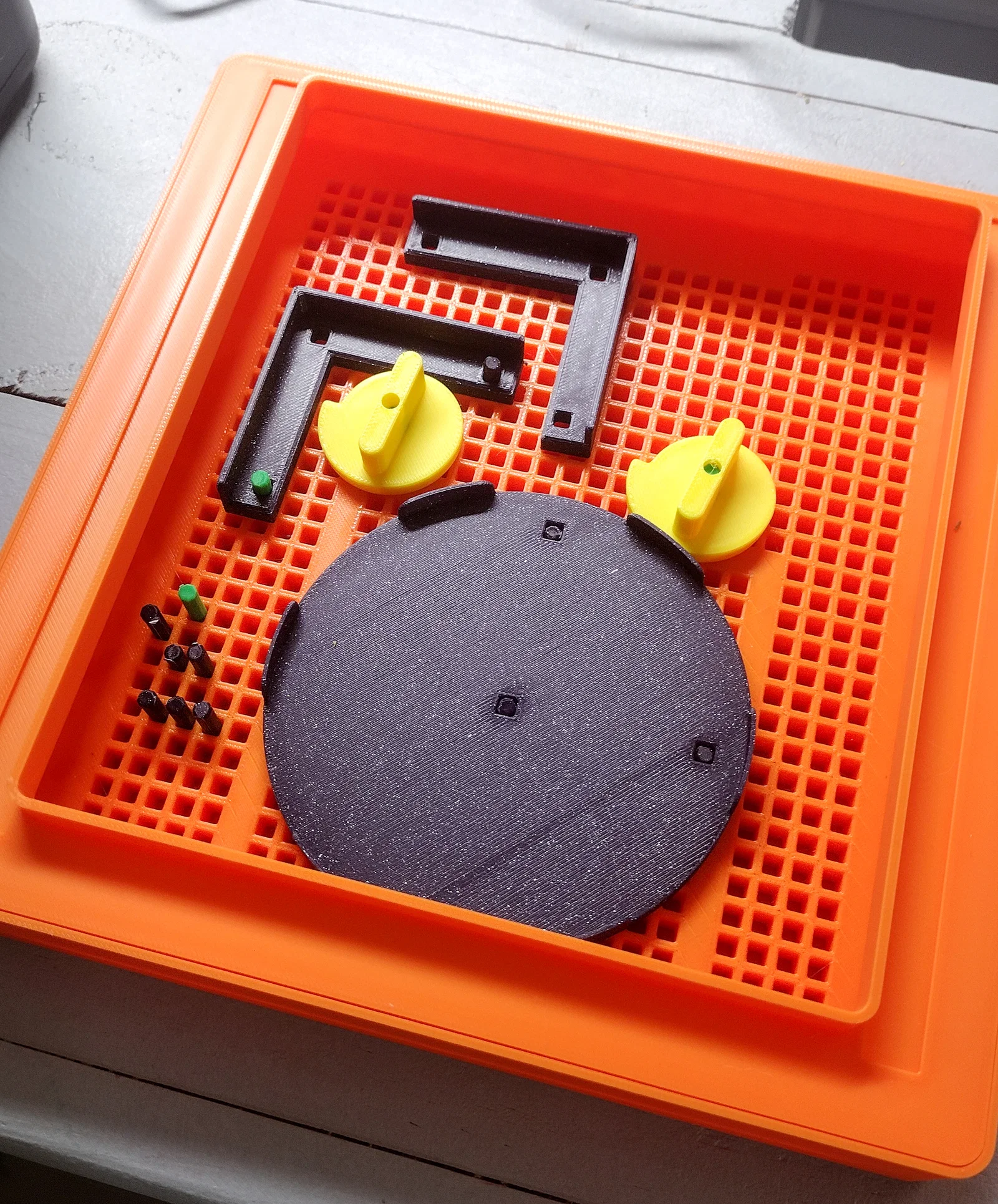

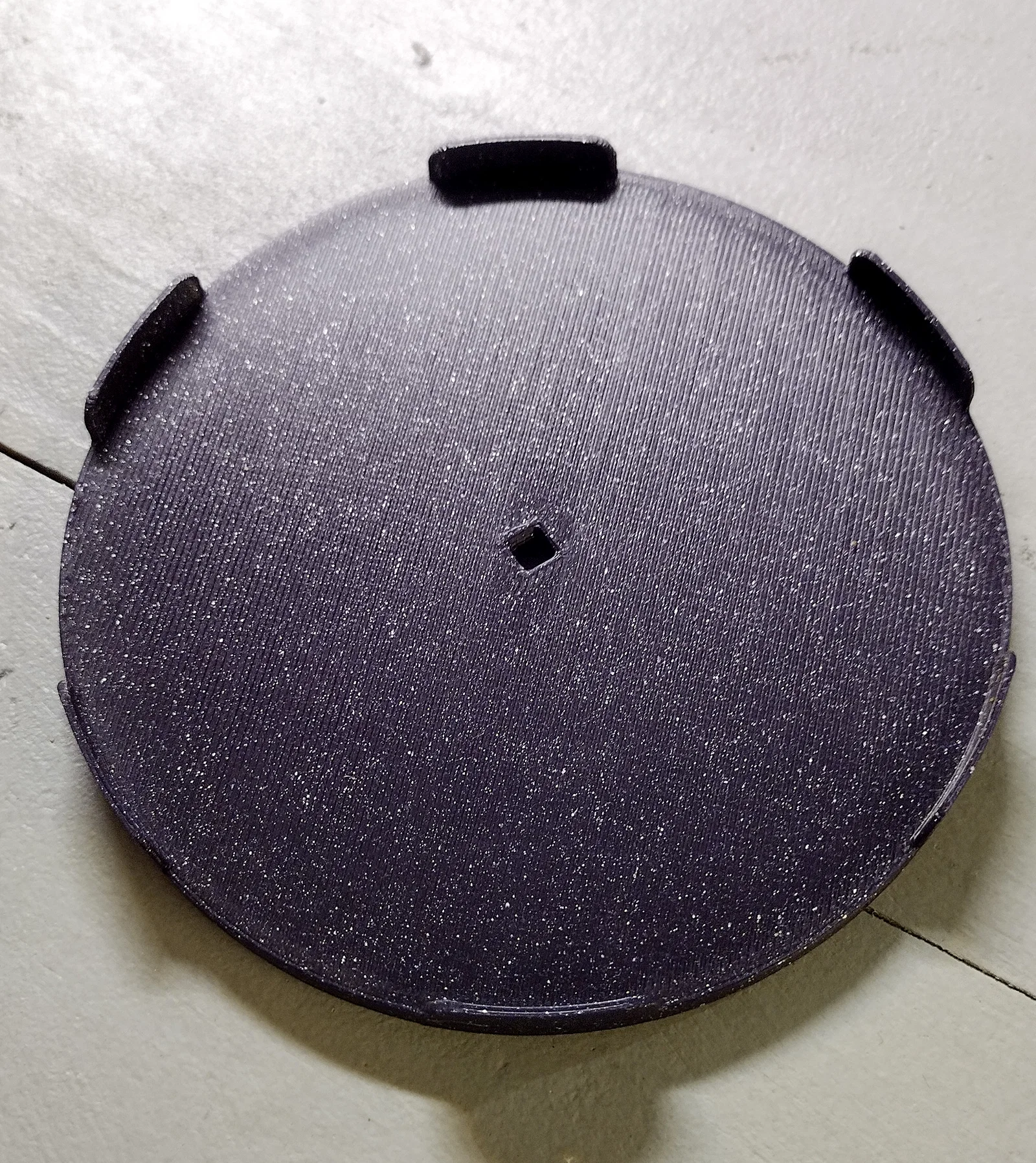

Lỗ trung tâm giúp làm jig căn tâm cho nhiều hình dạng rất dễ, mình có kèm sẵn một cái để căn tâm cho đồ tròn đường kính 100mm.

Bạn cũng có các góc vuông để canh cho đồ hình vuông/chữ nhật.

Mọi thứ được chừa hơi lỏng một chút để lắp vừa cho chuẩn, nên mình thêm một núm vặn dạng “ốc sên” để siết lại và loại bỏ hoàn toàn độ rơ/lắc.

Hy vọng cái này giúp bạn làm việc với K10 ngon lành hơn :)
