Buffer filament MMU2

Bản dịch tiếng Anh / Àlex Tutusaus:

Buffer cho MMU2 với thay cuộn filament kiểu ngăn kéo rất dễ.

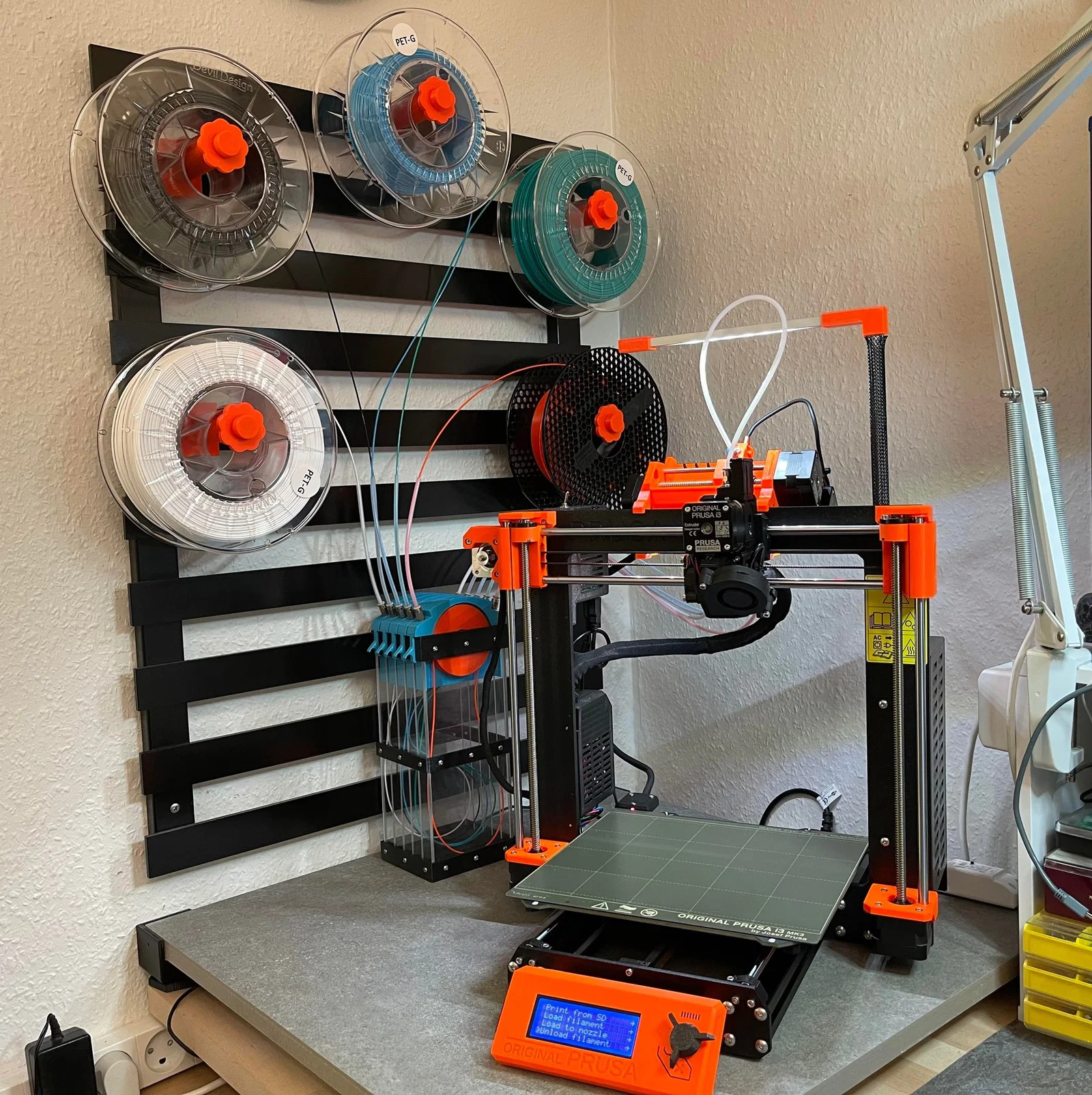

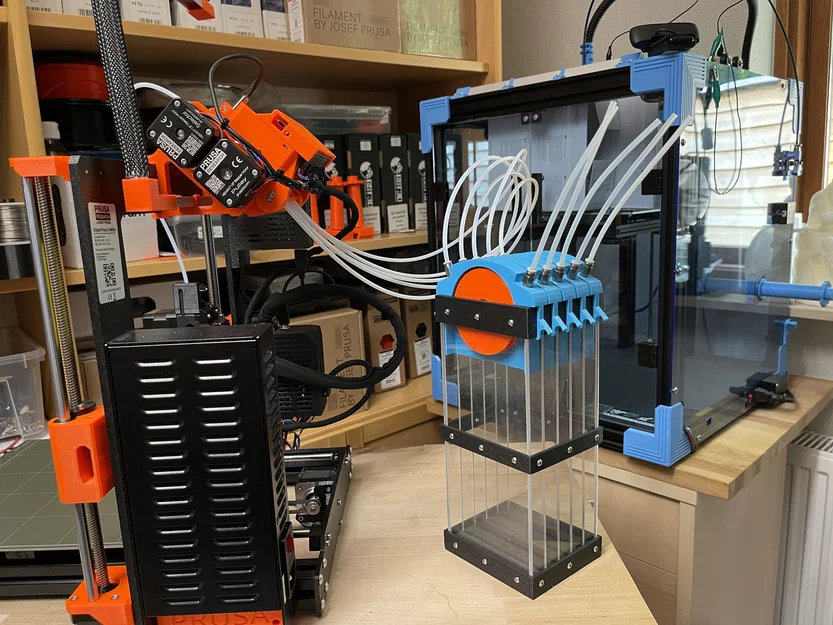

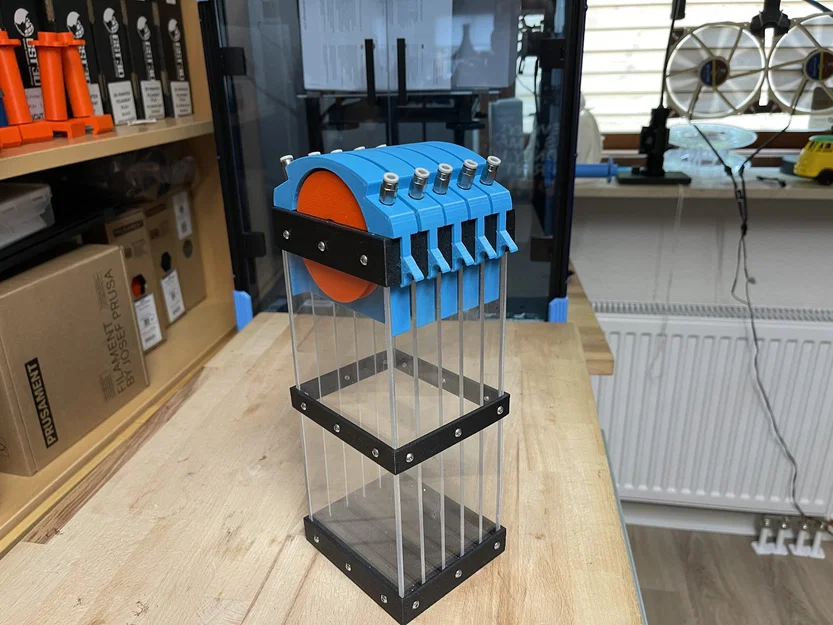

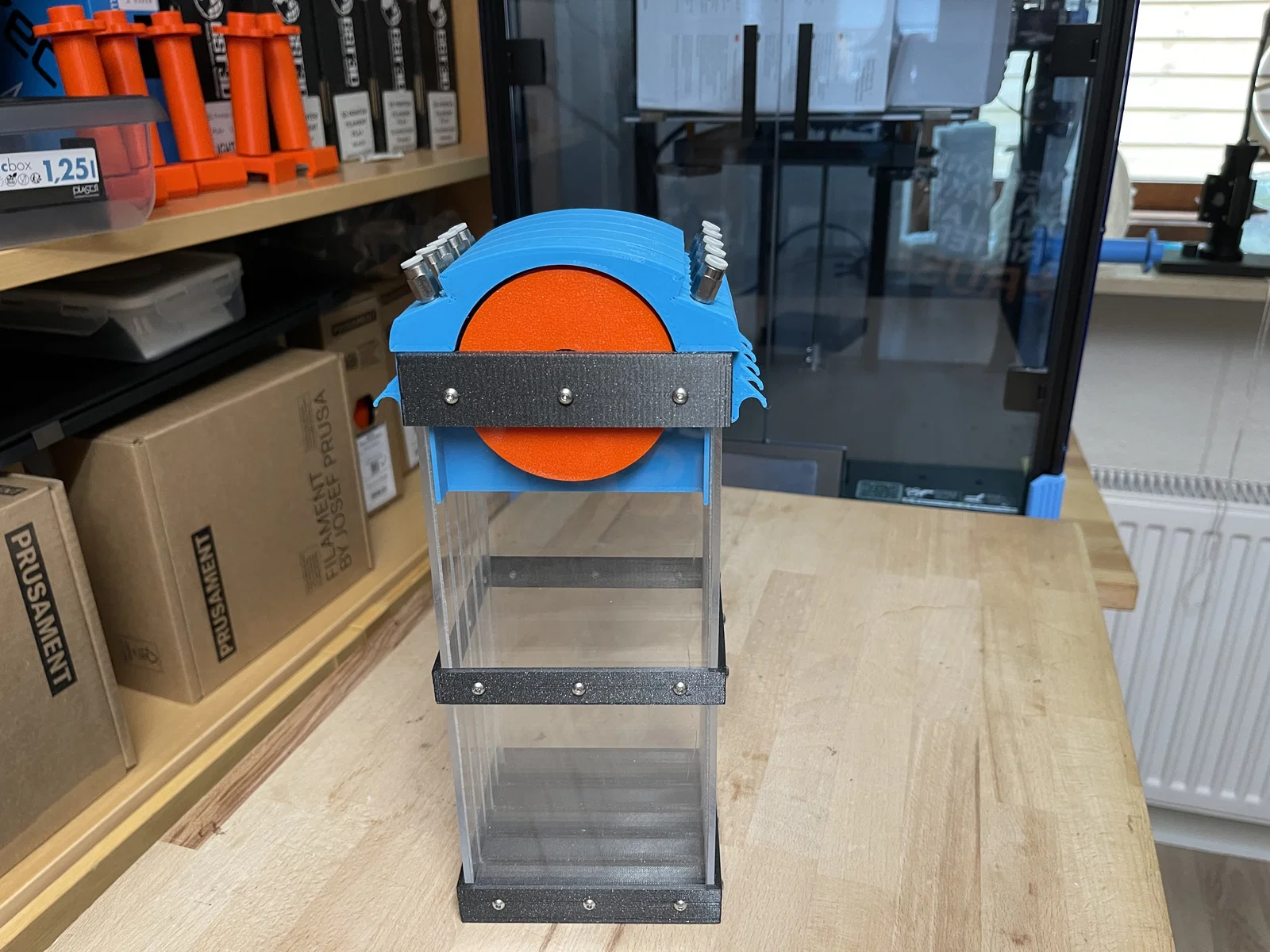

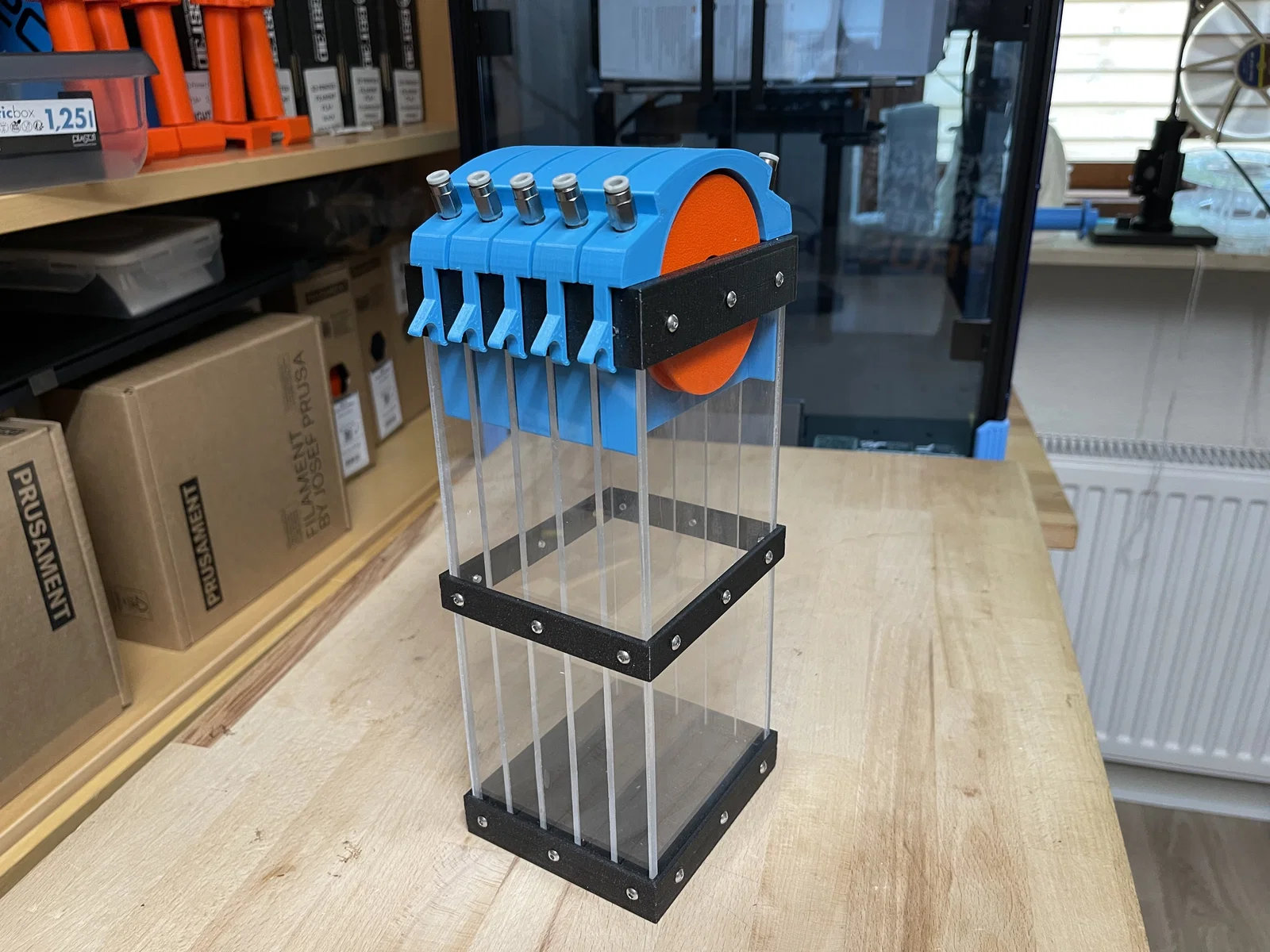

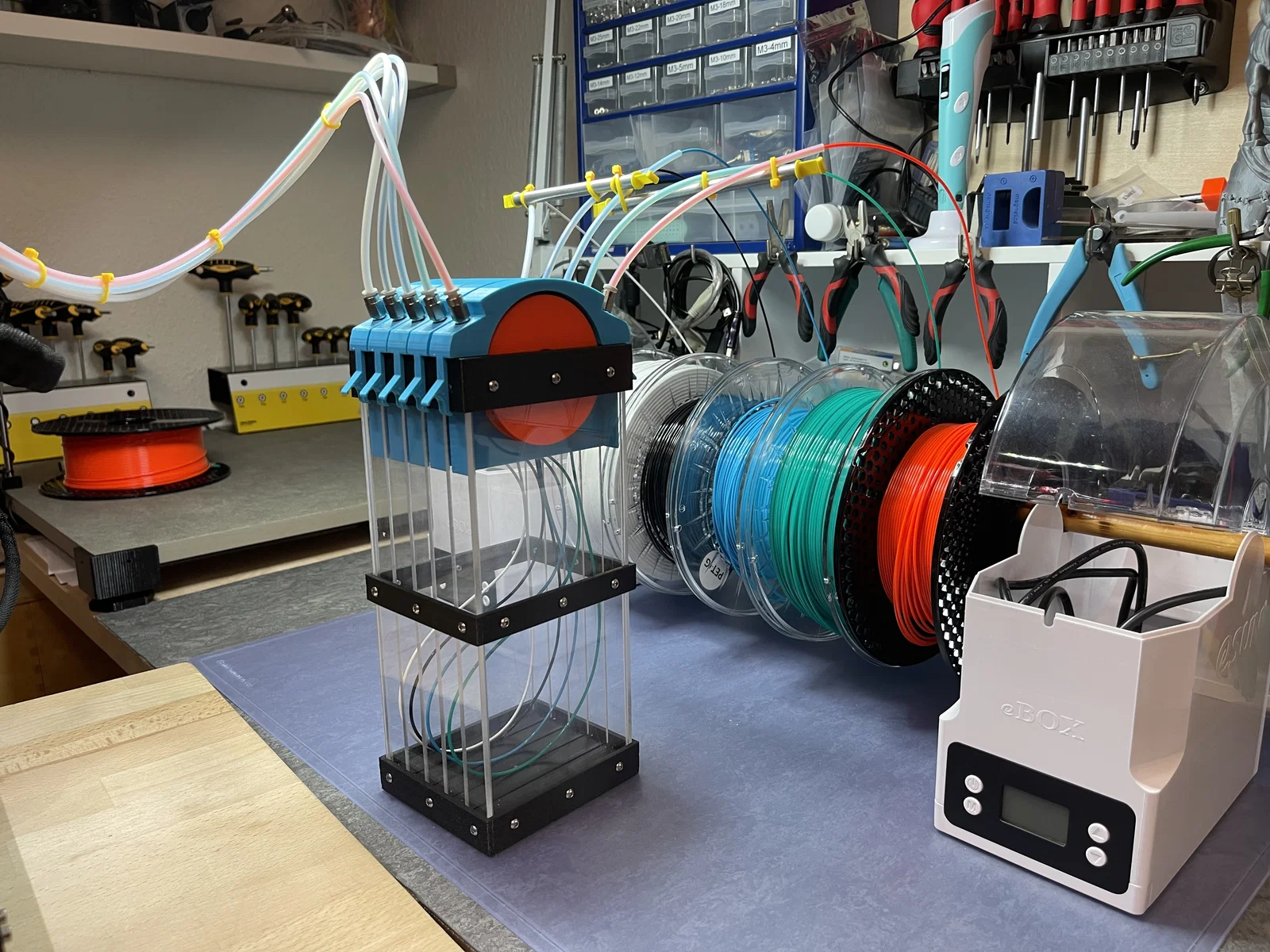

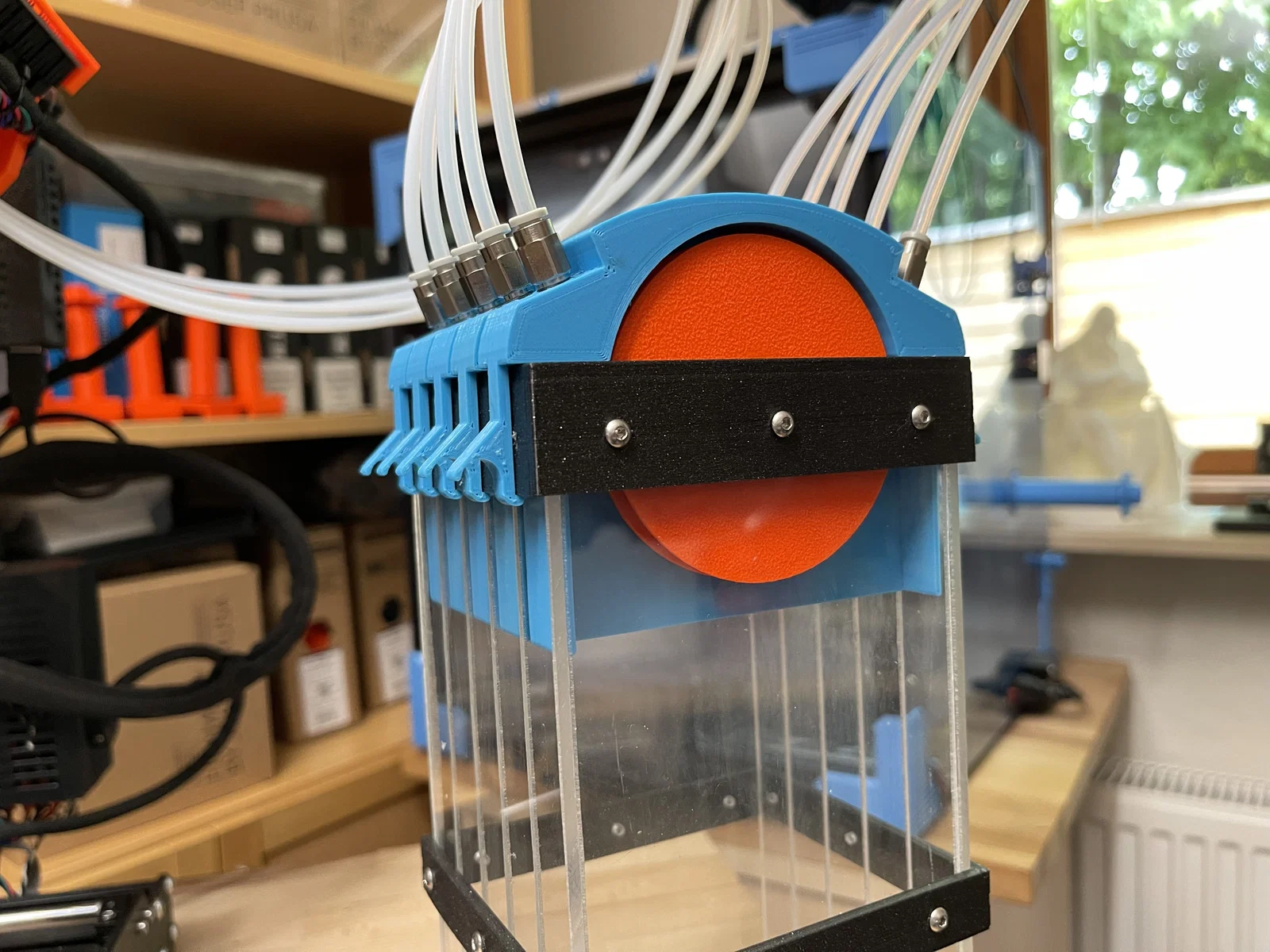

Mình thiết kế một Buffer cho MMU2, bạn có thể nhìn xuyên vào bên trong vì hai bên làm bằng plexiglass nên thấy được cả 5 ngăn. Việc thay filament cũng tiện: chỉ cần bấm nhả một ngăn kéo rồi kéo lên để đổi filament.

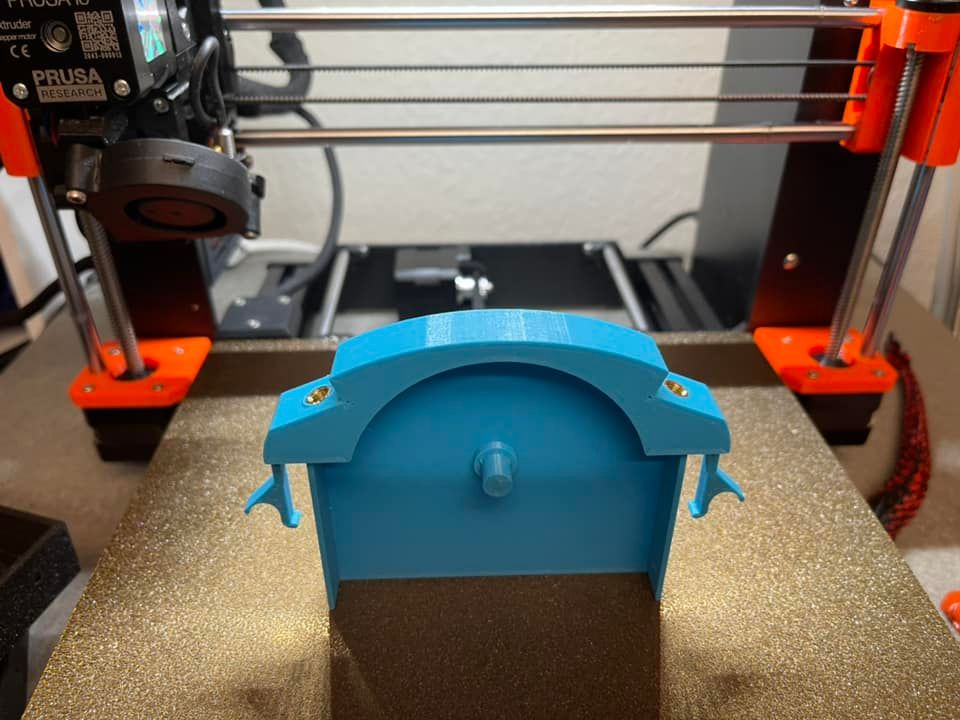

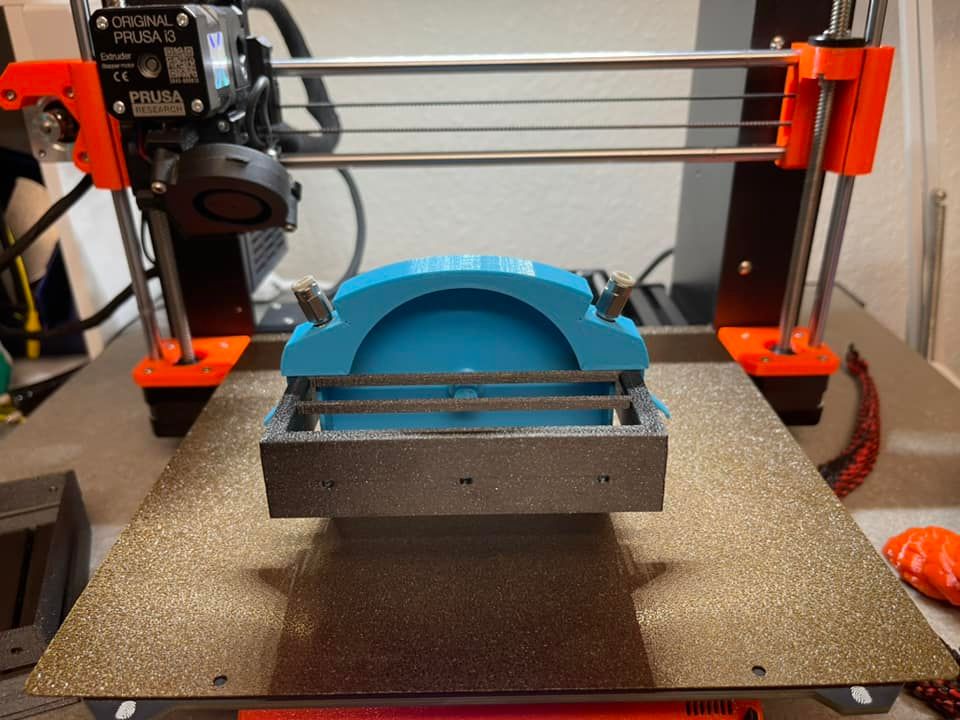

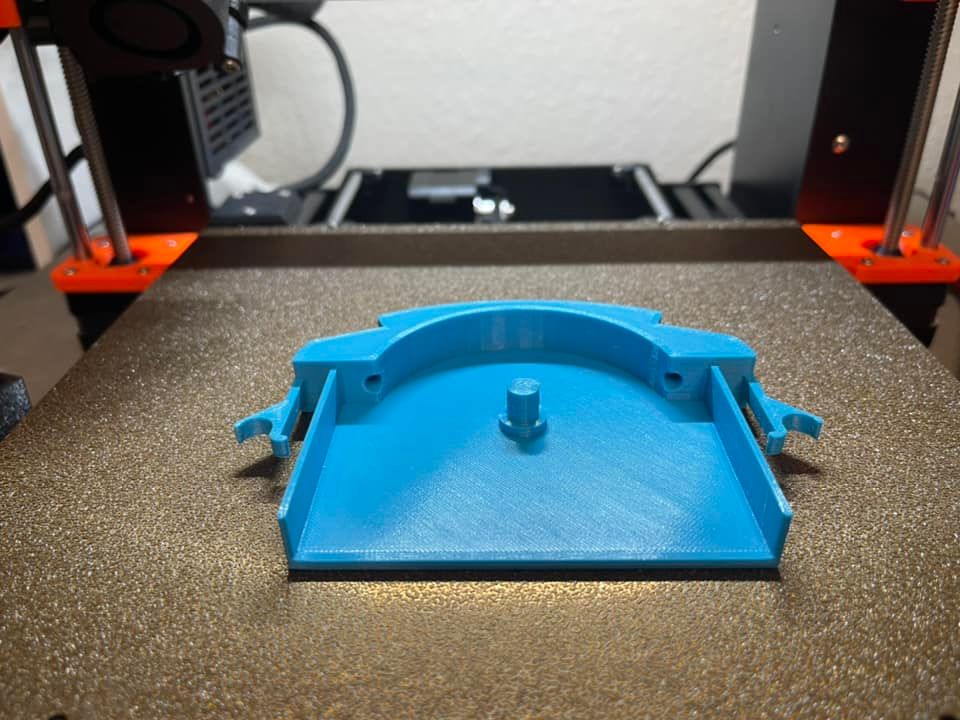

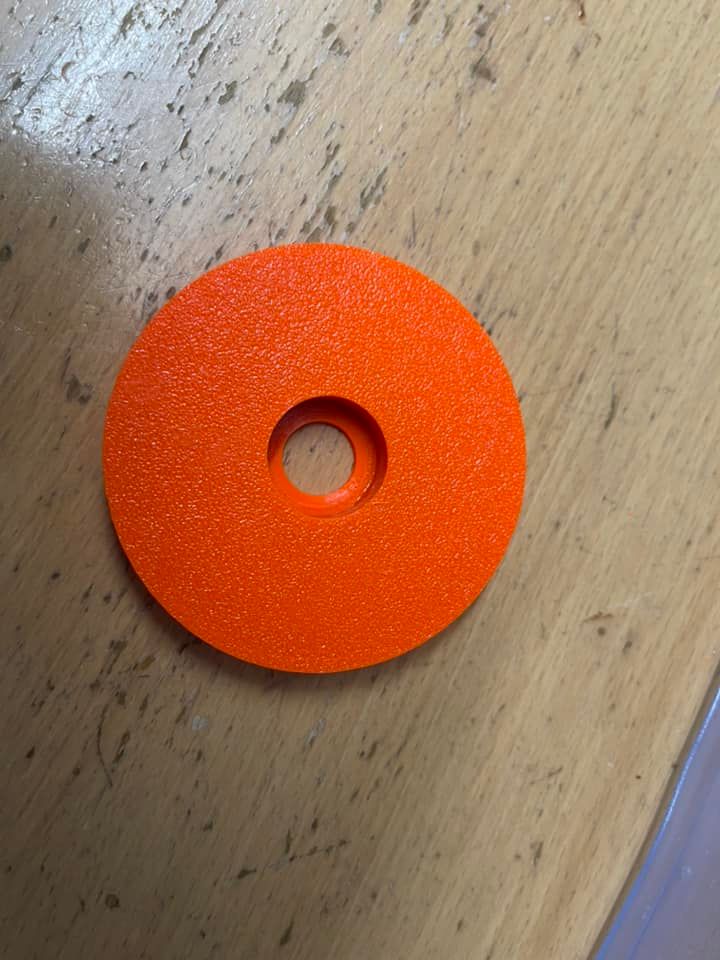

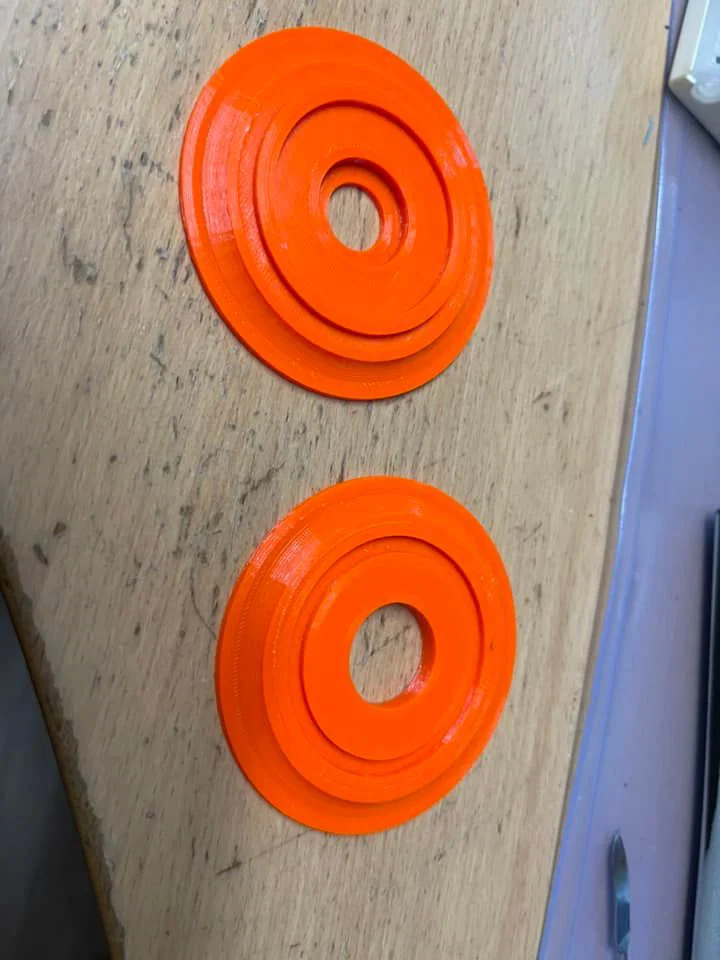

Trên đầu mỗi ngăn kéo có lắp threaded bushings và Push Fitting; bên trong ngăn kéo có một bánh xe dẫn filament gắn trên vòng bi 608Z Ø=22mm (Øi:8, T:7).

Vật liệu khác:
5 cái vòng bi 608Z - Ø=22mm, Øi:8mm, T:7mm
8 cái brass threaded bushings M5 / 7.0mm x 9.5mm "Bossard B5/BN1052"
8 cái Push Fitting / coupling cho ống tube 4 mm
30 cái bu-lông M5 dài 5mm đầu tròn

Plexiglas “https://interglas.dk”
2 tấm: Rộng = 93mm Cao = 250mm Dày = 3mm
6 tấm: Rộng = 100mm Cao = 250mm Dày = 3mm

Dansk:
Buffer cho MMU2 với thay filament bằng ngăn kéo dễ dàng.

Mình đã vẽ/thiết kế một Buffer cho MMU2 mà có thể nhìn vào bên trong vì hai bên làm bằng plexiglas nên thấy được cả 5 khoang/ngăn. Chỉ cần bấm nhả ngăn kéo rồi kéo lên là thay filament được.

Trên đầu mỗi ngăn kéo có gắn bushing ren và Push Fitting; bên trong ngăn kéo gắn một bánh xe filament chạy trên vòng bi 608Z Ø=22mm (Øi:8, T:7).

Vật liệu khác:
5 cái vòng bi 608Z - Ø=22mm, Øi:8mm, T:7mm
8 cái bushing ren bằng đồng M5 / 7,0mm x 9,5mm "Bossard B5/BN1052”
8 cái Push Fitting / khớp nối cho ống tube 4 mm
30 cái bu-lông M5 dài 5mm đầu tròn

Plexiglas “https://interglas.dk”
2 tấm: Rộng = 93mm Cao = 250mm Dày = 3mm
6 tấm: Rộng = 100mm Cao = 250mm Dày = 3mm

File STL:
1 file STL MMU2 Buffer Torn bund.stl
1 file STL MMU2 Buffer Torn midten.stl
1 file STL MMU2 Buffer Torn top.stl
5 file STL MMU2 Buffer Skuffe.stl
5 file STL MMU2 Buffer Filament hjul.stl

Lời chào / trân trọng,

Leif Lumby Henriksen
