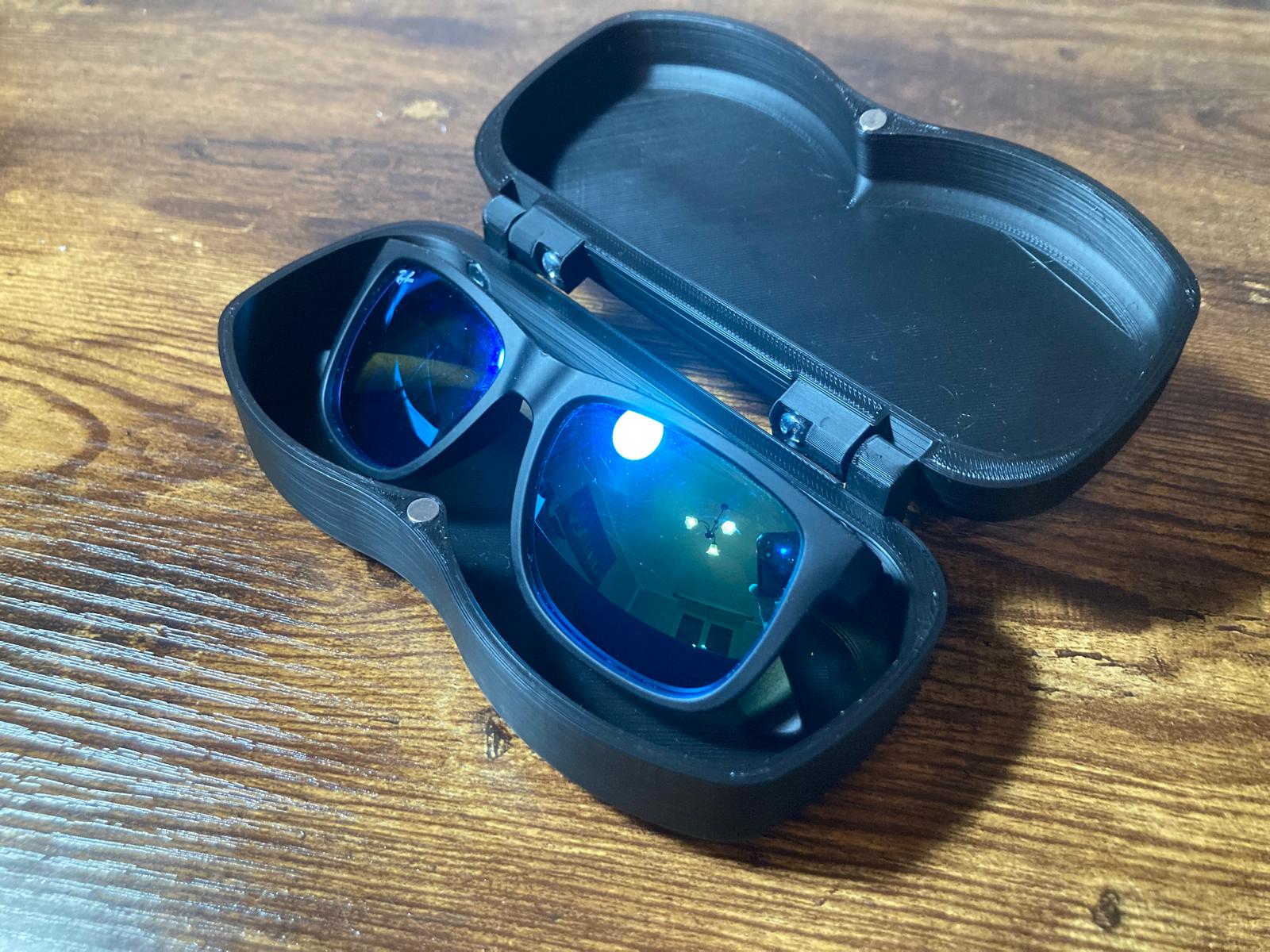

Hộp Đựng Kính (Glasses Case)

VẬT LIỆU CẦN THIẾT:

4x vít M4 x 12 mm

4x ê-cu M4 (dày 3 mm)

2x nam châm đường kính 6 mm x 3 mm

IN 3D:

In cả hai nửa của hộp và in 2 cái bản lề, trong đó MIRROR (đối xứng) một cái của mỗi loại.

Mình in bằng PLA với infill 40% và hộp ra rất cứng (rigid). Chắc in infill thấp hơn cũng ổn vì lớp tường (wall layer) gần như chiếm hầu hết phần hộp.

Dưới đây là hướng đặt (orientation) mà mình thấy tốt nhất để in bản lề:

TẤT CẢ CÁC PART ĐỀU CẦN SUPPORT (kể cả phần hộp vì cạnh đáy bo tròn).

LẮP RÁP:

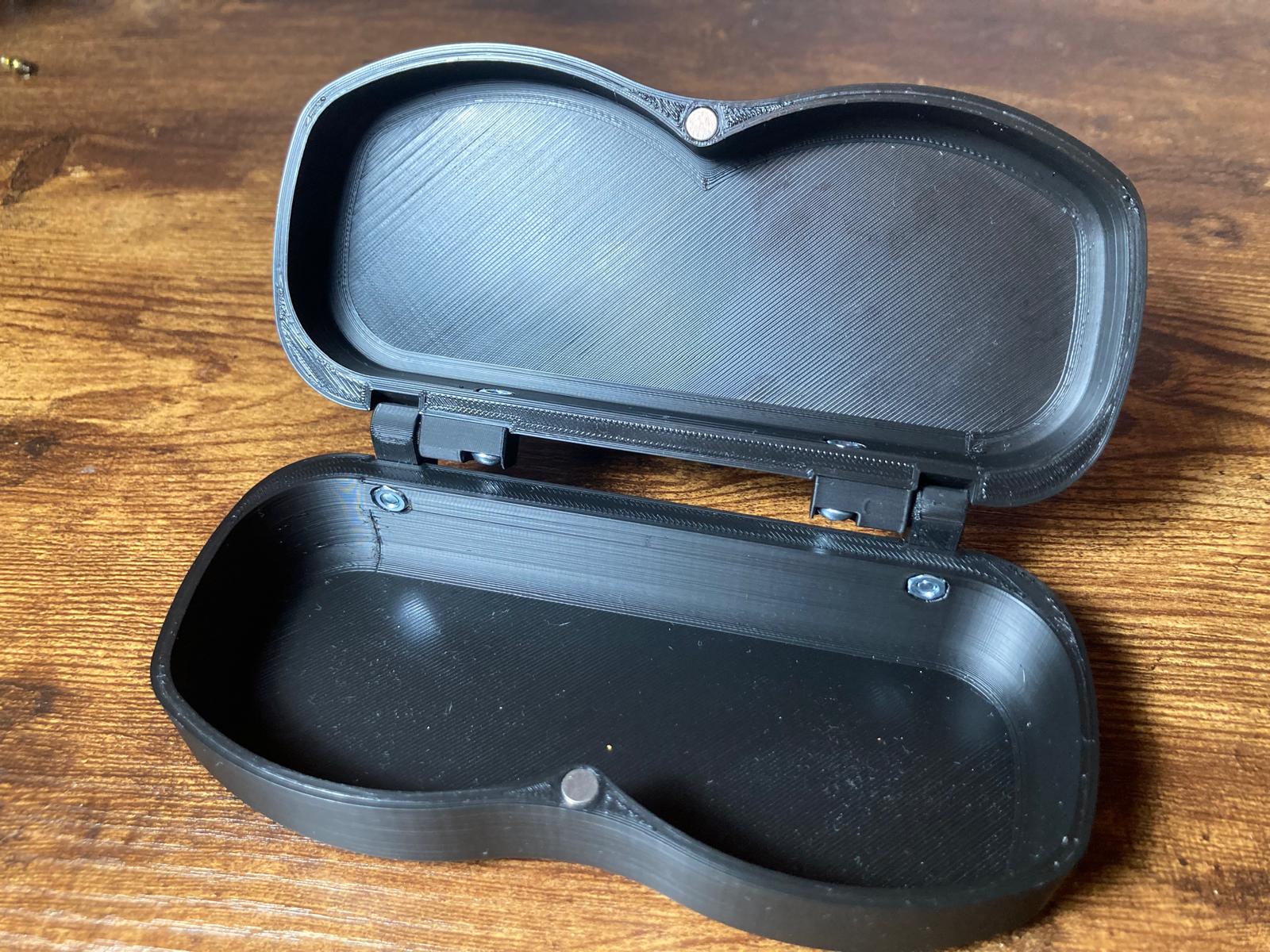

Ấn nam châm vào các lỗ ở phía trước hộp, nhớ canh chiều sao cho chúng hút nhau. Nếu lỡ lắp ngược, hộp có một lỗ nhỏ: luồn một đoạn dây thép qua để đẩy nam châm ra.

Để gắn bản lề lên hộp, trước tiên bạn phải đặt ê-cu vào đúng khe của nó ở mặt trong của hộp.

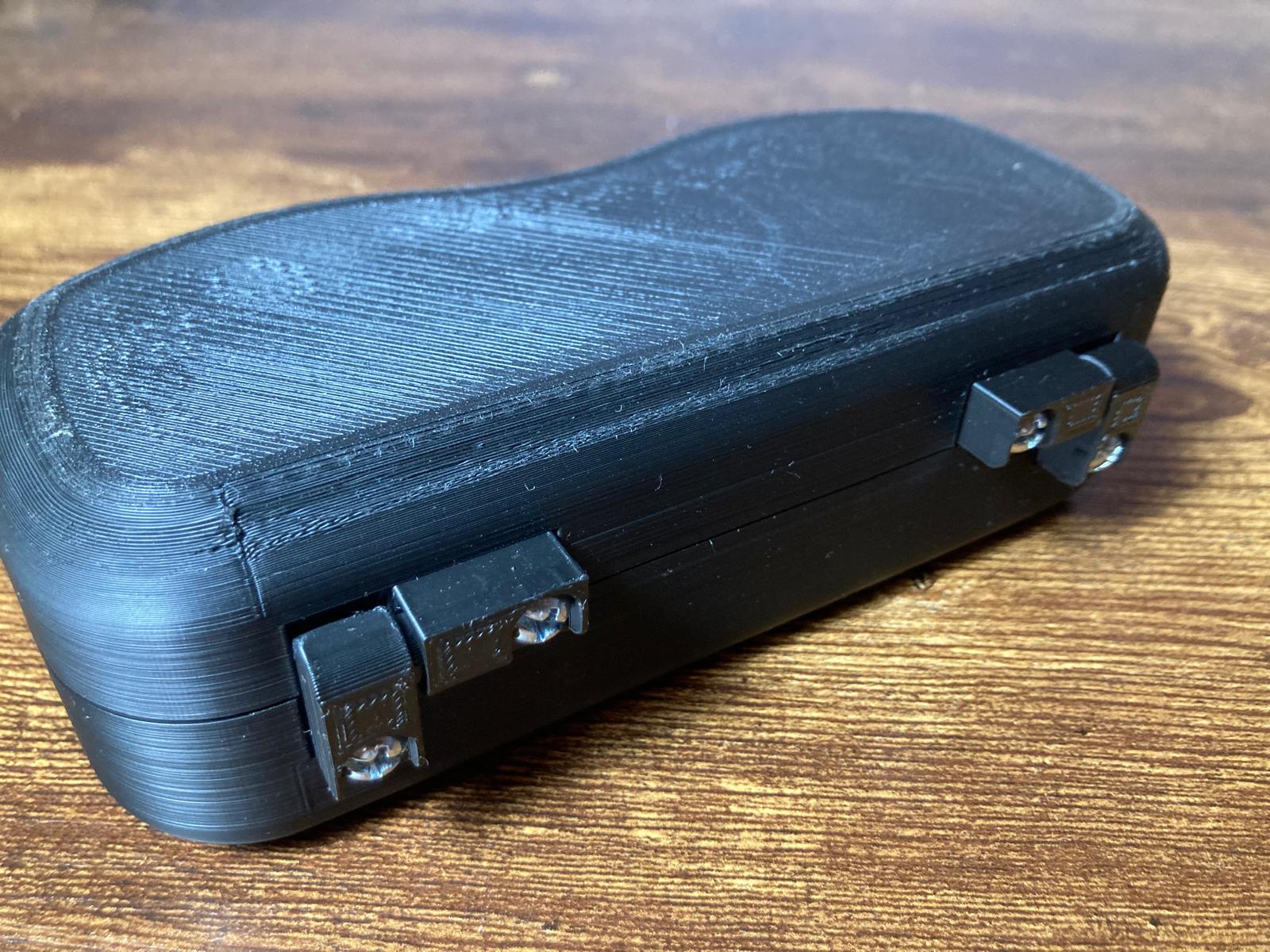

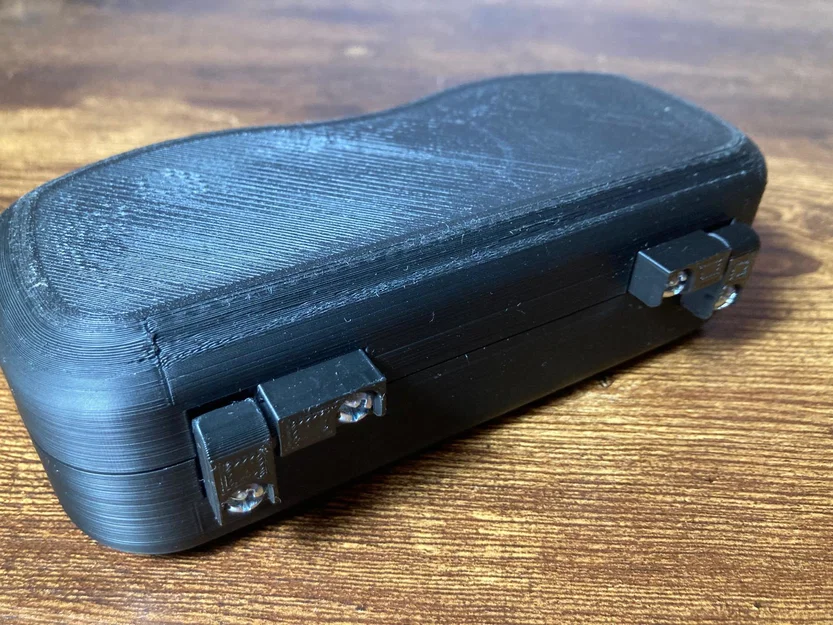

Sau đó canh phần bản lề vào khe ở mặt ngoài của hộp rồi bắt vít.

Gắn cả hai bản lề loại M vào nửa dưới (phần cao hơn), với các trụ (cylinder) của bản lề hướng vào trong.

Sau đó bạn có thể gắn MỘT bản lề loại F vào nửa trên của hộp, với lỗ hướng ra ngoài (cách gắn giống bản lề kia: đặt ê-cu vào khe, canh bản lề rồi bắt vít). Khi gắn phần này, nhớ để phần bo tròn của bản lề ở phía trên như trong hình.

Giờ bạn canh một bản lề M với bản lề F vừa gắn và nối chúng lại. Bản lề có dung sai (tolerance) khá rộng nên thường canh khớp sẽ không khó.

Bây giờ bạn có thể gắn nốt bản lề F còn lại.

Chúc bạn làm vui! B )
