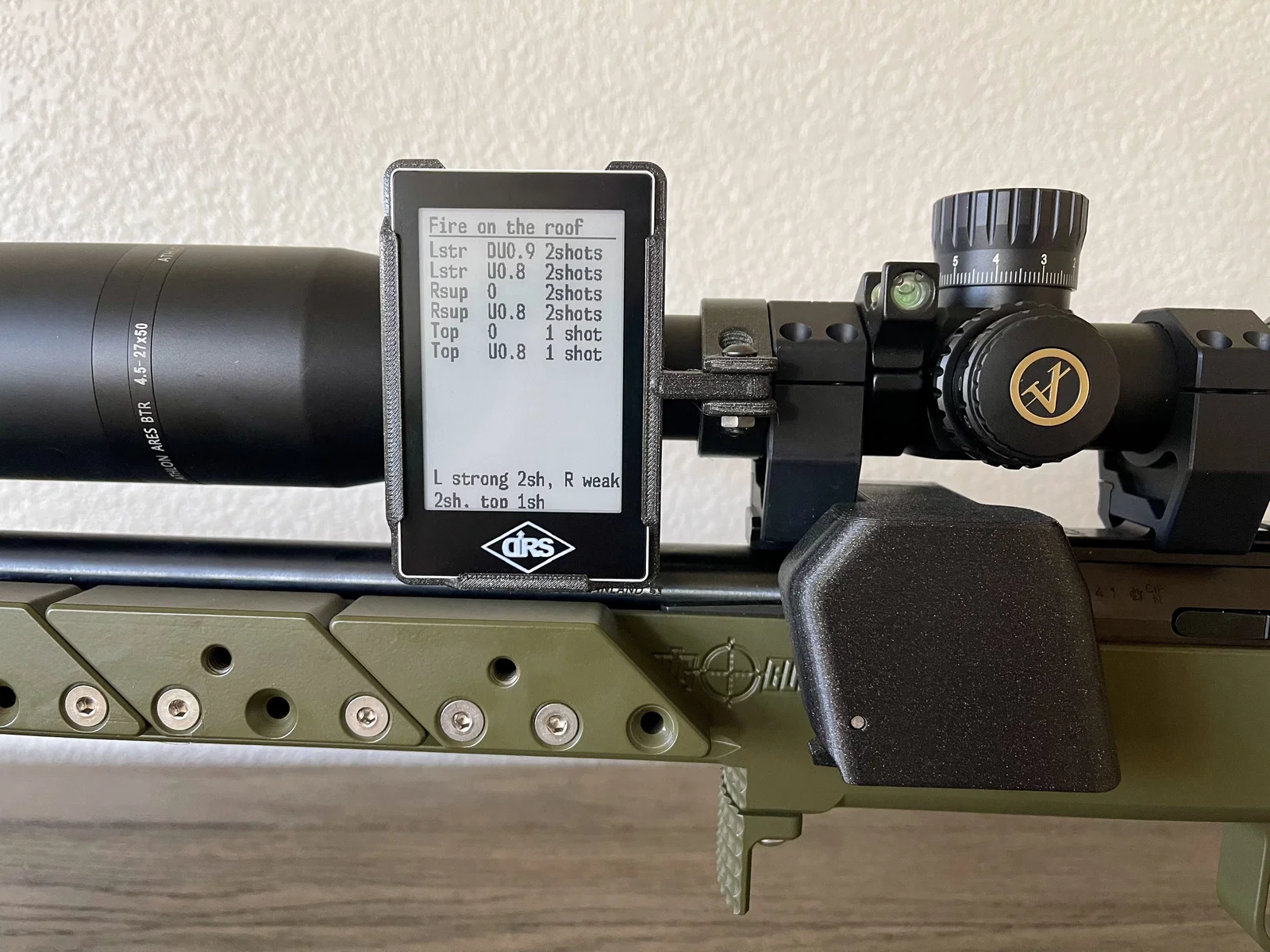

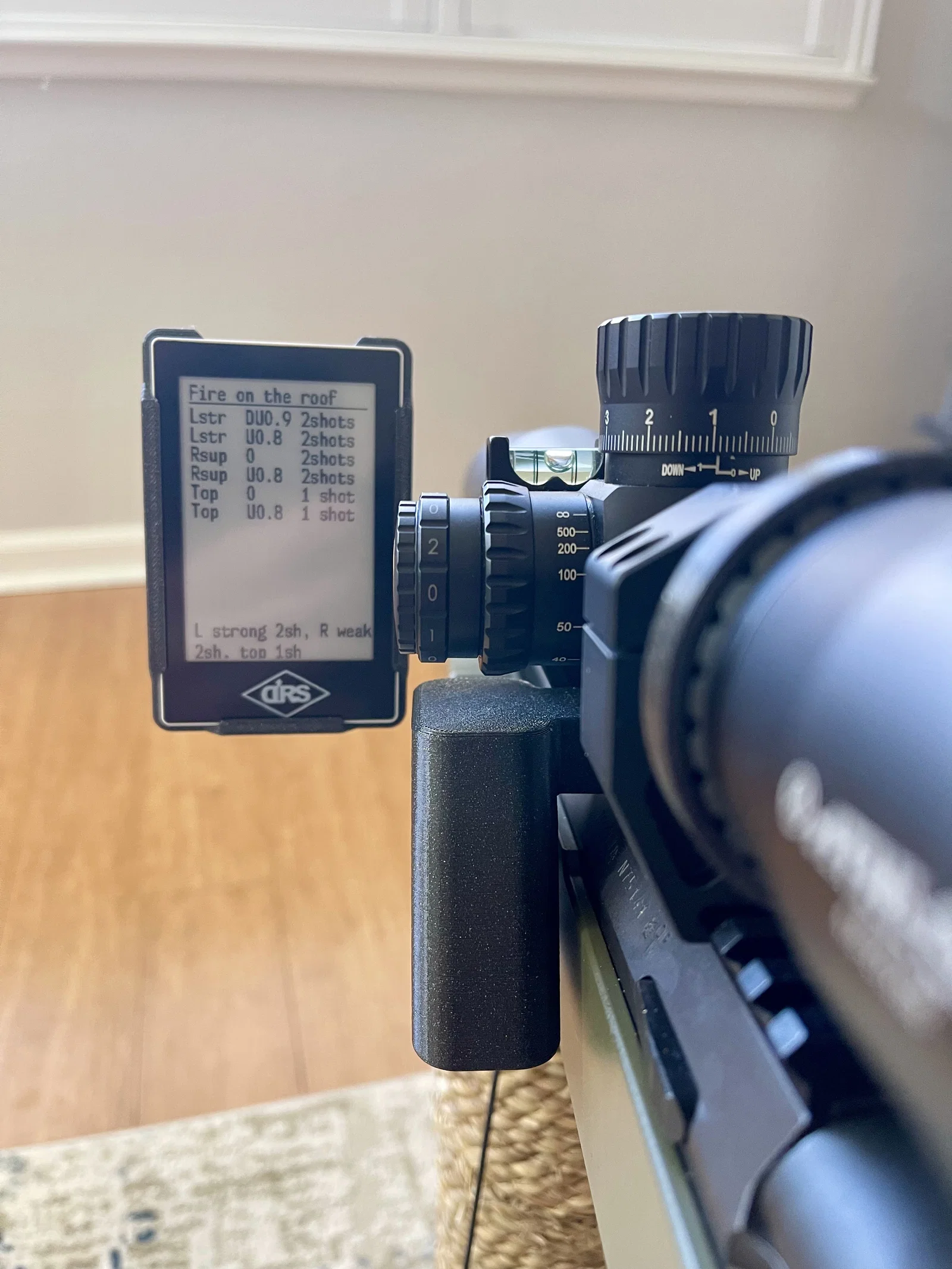

Giá đỡ E-Dope Holder cho ống ngắm

Mẫu giá đỡ này được thiết kế riêng cho E-Dope của DRS, lấy cảm hứng (không phải là bản remix) từ mẫu .

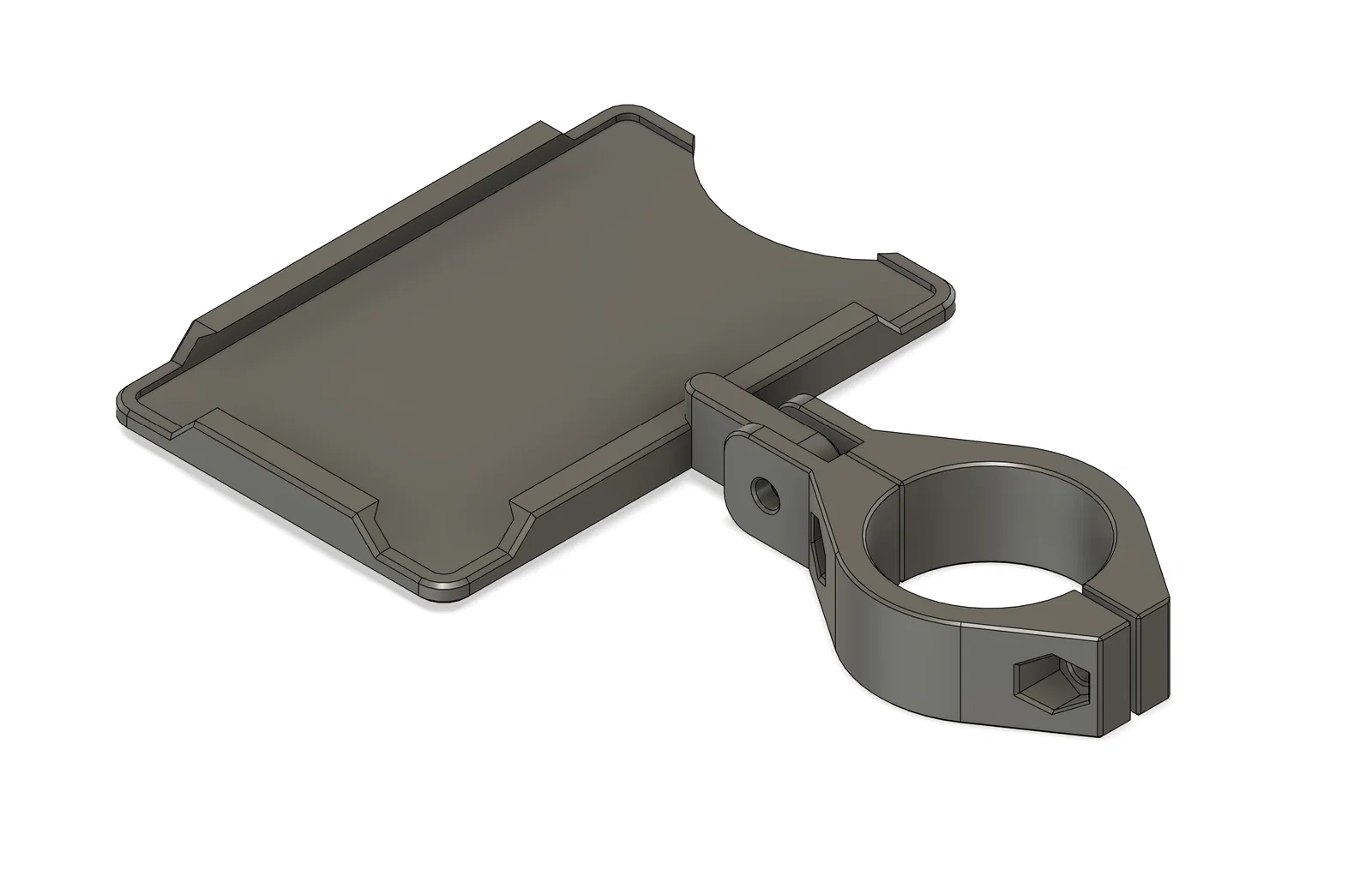

E-Dope được giữ cố định trong giá đỡ bằng ba nắp gài. Phần gờ dày 1 mm ở phía trên giúp ngăn E-Dope trượt ra ngoài, nhưng giá đỡ có độ linh hoạt vừa đủ để bạn có thể rút E-Dope ra khi cần bằng cách dùng lỗ khoét ngón tay cái ở phía trên.

Sản phẩm được in bằng nhựa PETG (Prusament Prusa Galaxy Black) với độ đặc (infill) 30%.

Linh kiện cần thiết:

• 2 x ốc M4 12mm đầu tròn (Button Head Socket Cap Screw)
• 1 x ốc M4 16mm đầu tròn (Button Head Socket Cap Screw)
• 3 x đai ốc M4

Cách lắp ráp:

Việc lắp ráp khá đơn giản:

1. Lắp hai đai ốc M4 vào nửa vòng dưới, sau đó dùng hai ốc M4 12mm để gắn hai nửa vòng lại với nhau.
2. Hãy siết chặt ốc ở bên phía gắn tấm thẻ E-Dope trước, sau đó mới điều chỉnh độ chặt của vòng kẹp bằng con ốc ở phía đối diện.
3. Dùng đai ốc M4 và ốc M4 16mm còn lại để gắn thẻ E-Dope vào phần “tai” của giá kẹp.
