Tời quay tay cho dây 6mm

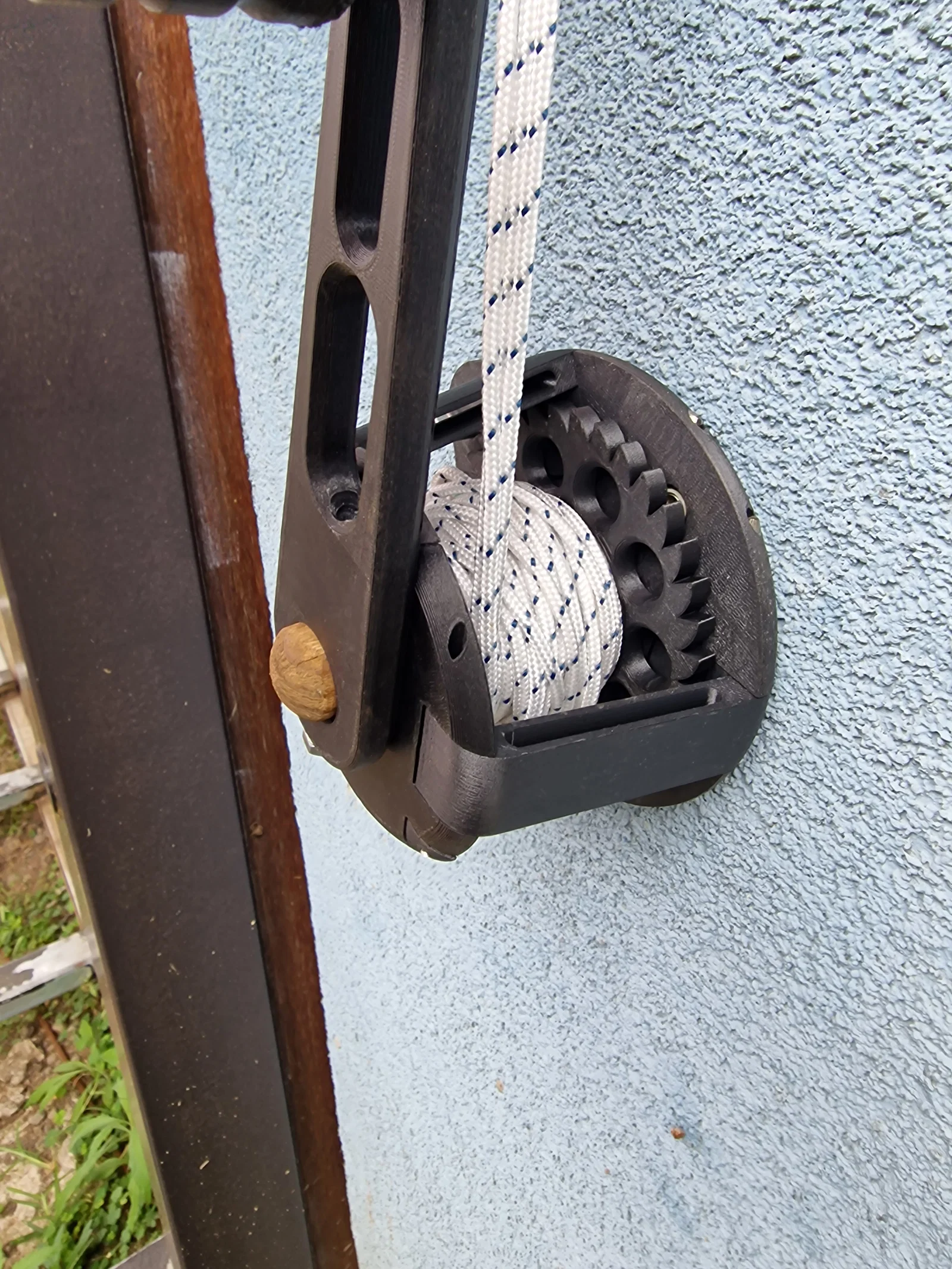

Mình cần một cái tời quay tay đơn giản để kéo dây, dùng để kéo lưới che nắng di chuyển qua lại trên vườn rau. Không cần reduction gears vì nó có thể nhấc dễ dàng mức tải 20kg.

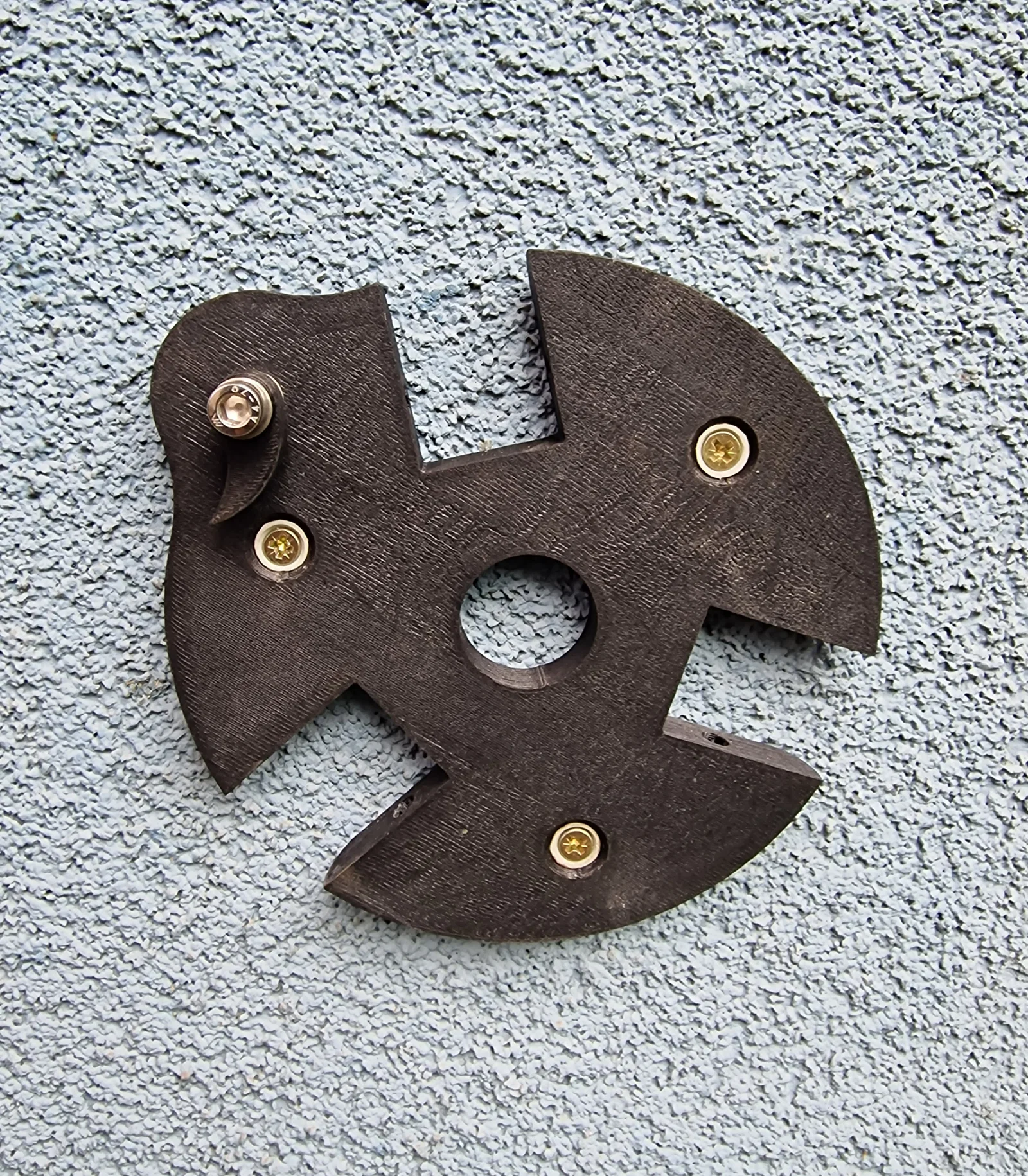

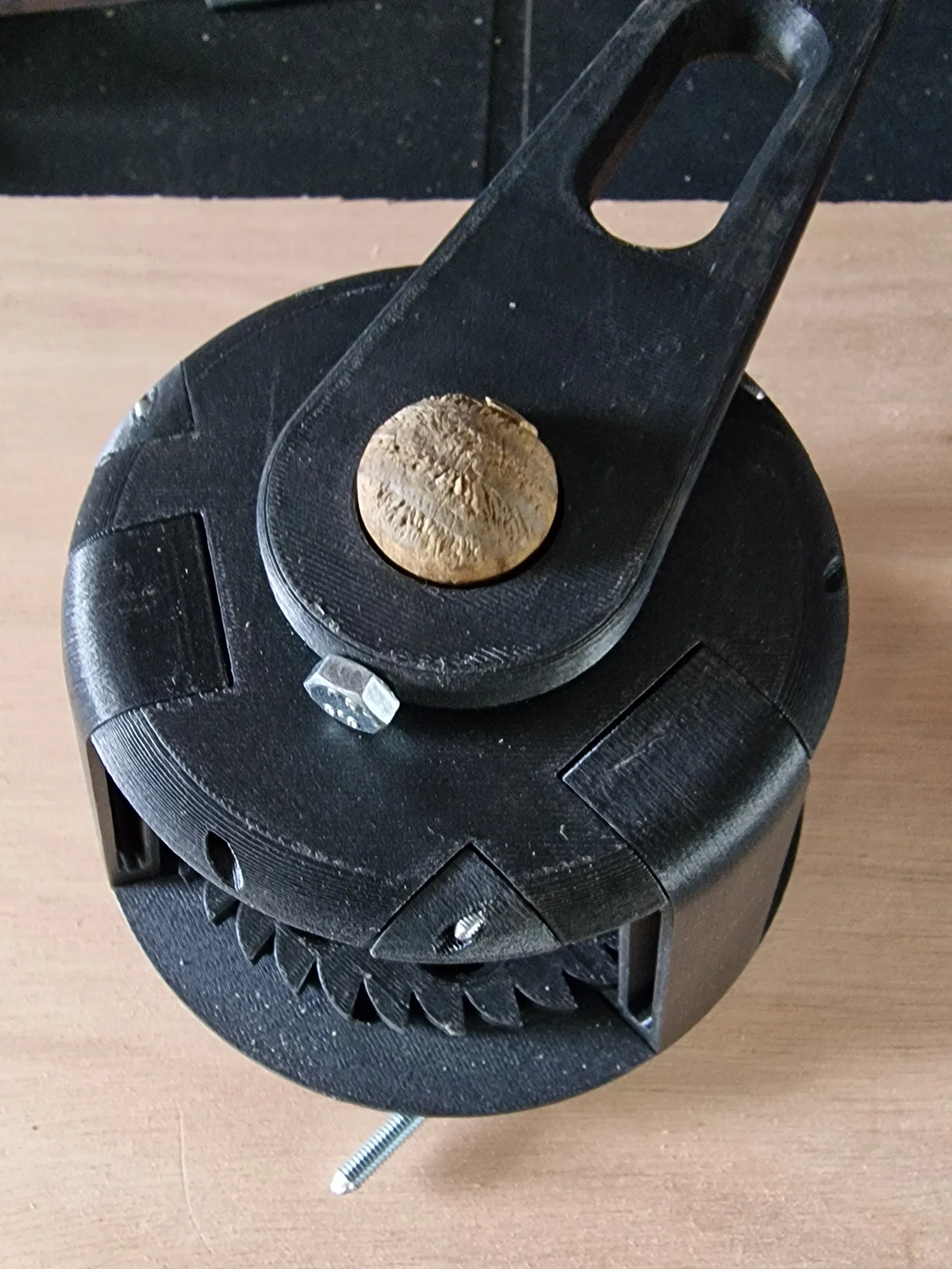

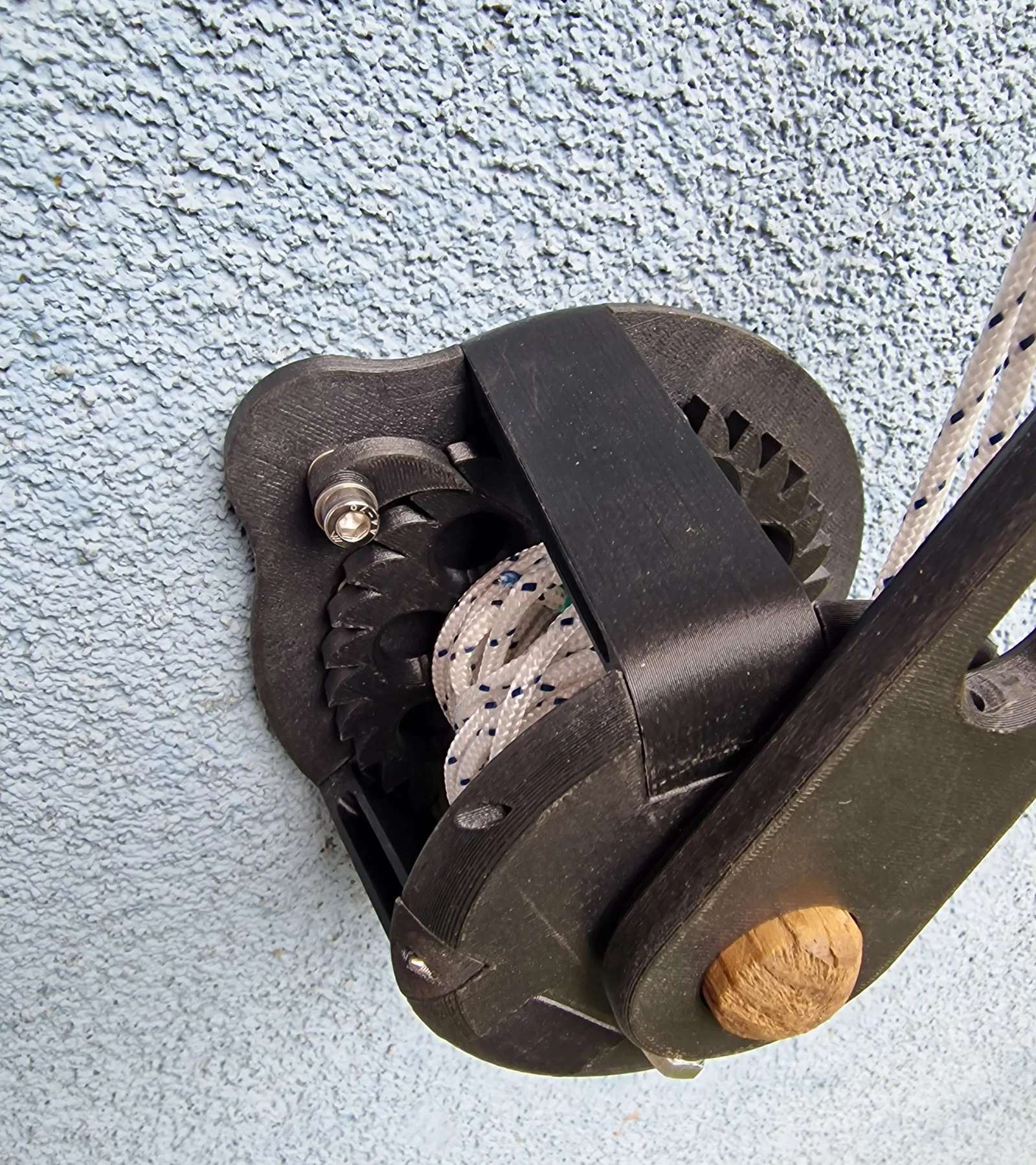

Nó có một cái chốt hãm đơn giản hoạt động theo trọng lực, và 3 lỗ bắt vít để gắn lên bất kỳ bề mặt đỡ nào (mình thì bắt lên tường).

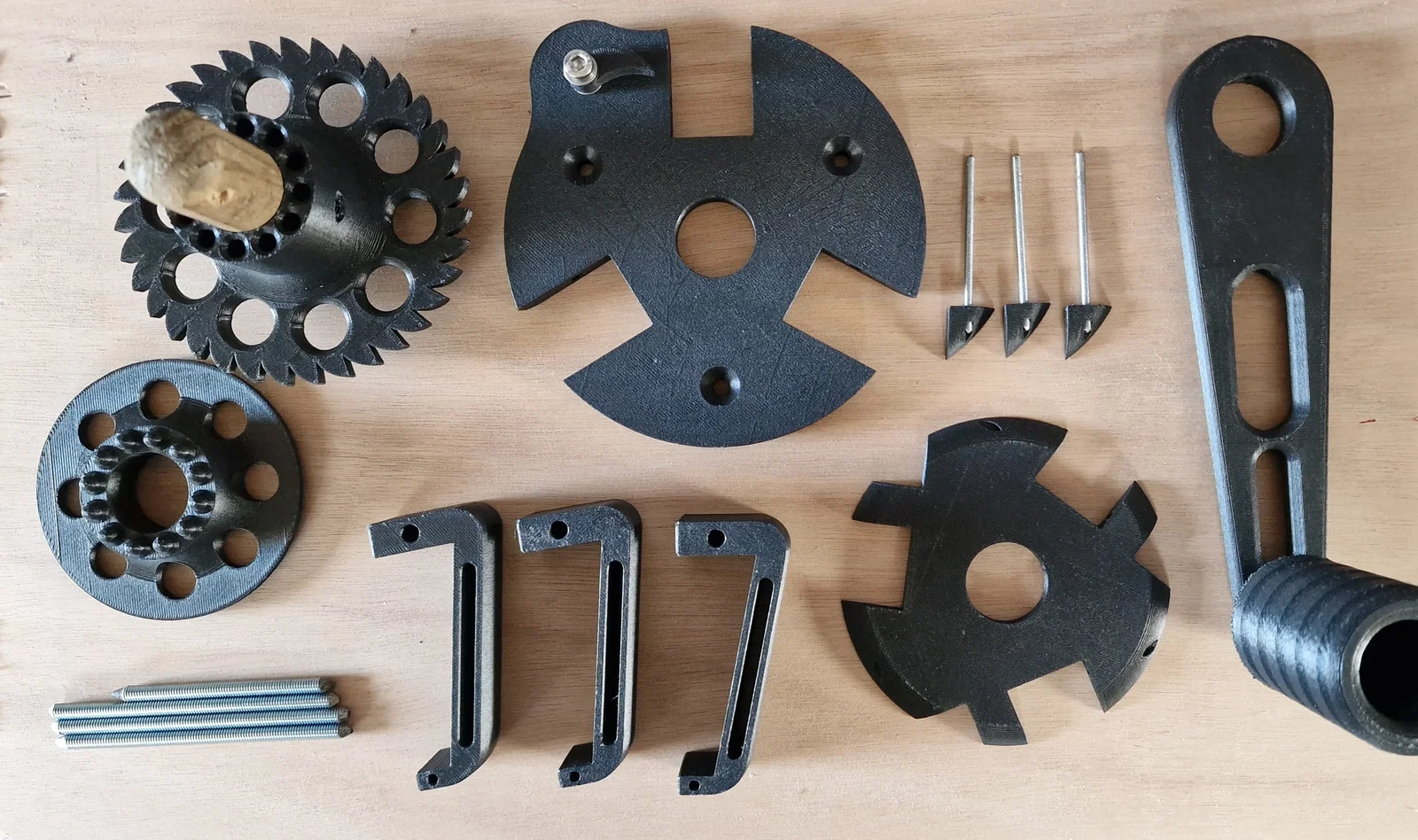

Mình dùng mấy con vít có sẵn trong nhà,

• 2 cái vít lục giác M5x20 (hex screw cap) cho tay quay và chốt hãm
• 3 cây ty ren M5 dài 90mm
• 3 cây ty ren M3 dài 55mm
• 1 con M5x60 cho cái cần gạt, hoặc dùng một đoạn ty ren M5
• 1 đoạn cán chổi gỗ dài 9cm, đường kính ngoài 24mm (24mmOD) làm trục chính
• vài long đen M5 (washers) để tay quay và chốt hãm chuyển động mượt hơn.

In không cần supports nhưng phải lắp ráp.

Dây thừng đi xuyên qua phần giữa (lỗ 6mm) và sẽ tự khóa khi có lực căng.

Đây là lần đầu mình thử làm thứ phức tạp cỡ này………nhưng có vẻ chạy ổn.

Chắc mình có thể làm phiên bản cho loại thanh gỗ có OD khác nếu cần.

Mình in bằng ABS CF11, 3–4 walls, 3 top + bottom, 20% adaptive cubic.

Layer height: 0.2 cho đa số chi tiết; 0.15 cho 3 chi tiết nhỏ có ren M3.

Trong các file STL dạng split parts thì mình đã xoay đúng hướng hết rồi.

Về tolerances: mình chừa khe 0.05mm hoặc 0.1mm cho các phần cần lắp.

Các lỗ có thể cần doa lại (reaming) bằng mũi khoan 5mm nếu dung sai đang bị sít quá.

EDIT 1: đoạn cán chổi dùng làm trục cần được khoan sau khi đã canh đúng vị trí của phần tang lớn (có răng).

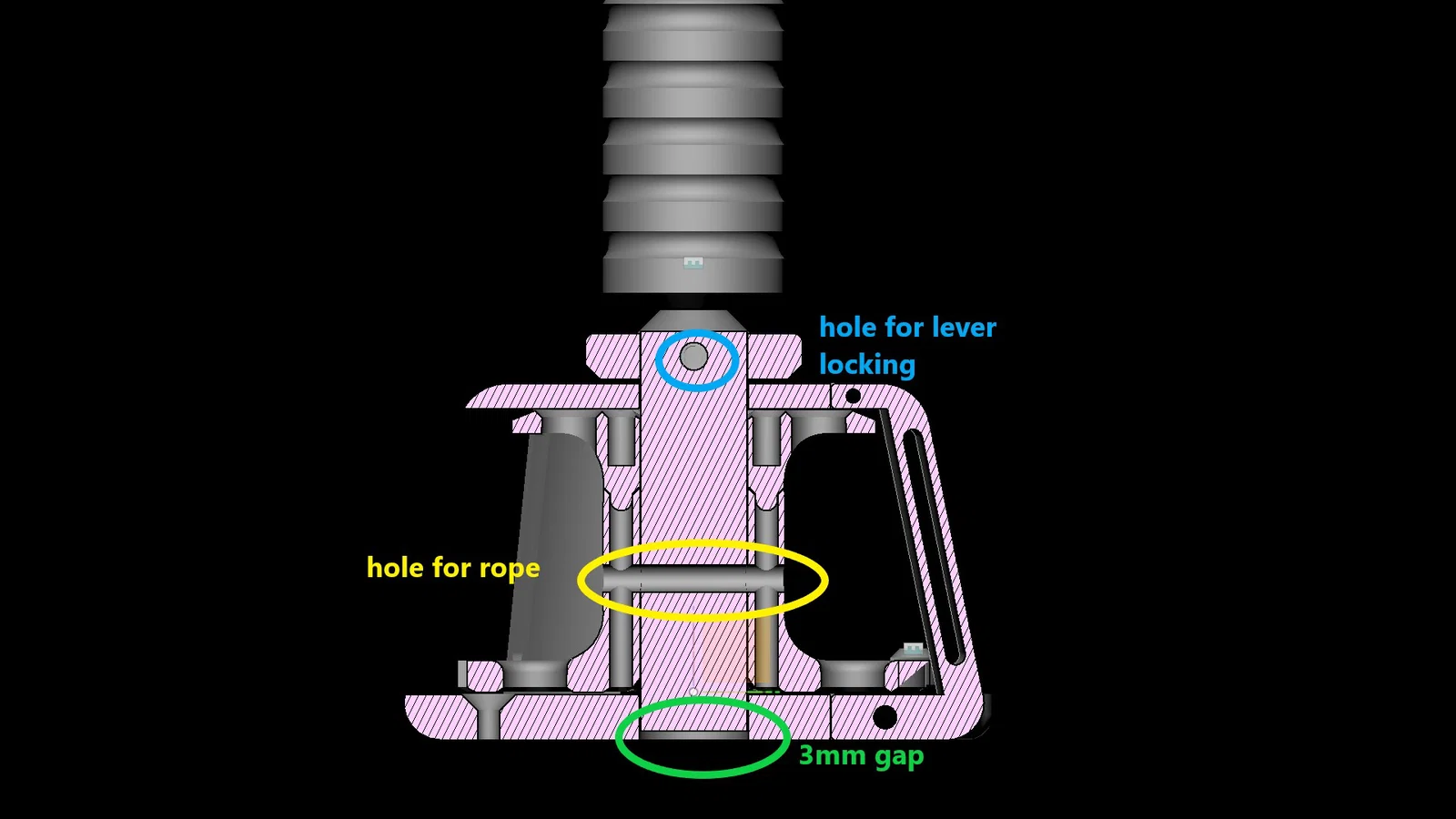

Trục cần được thụt vào 3mm tính từ mặt dưới của tấm gá. Mình có thêm hình để tham khảo.

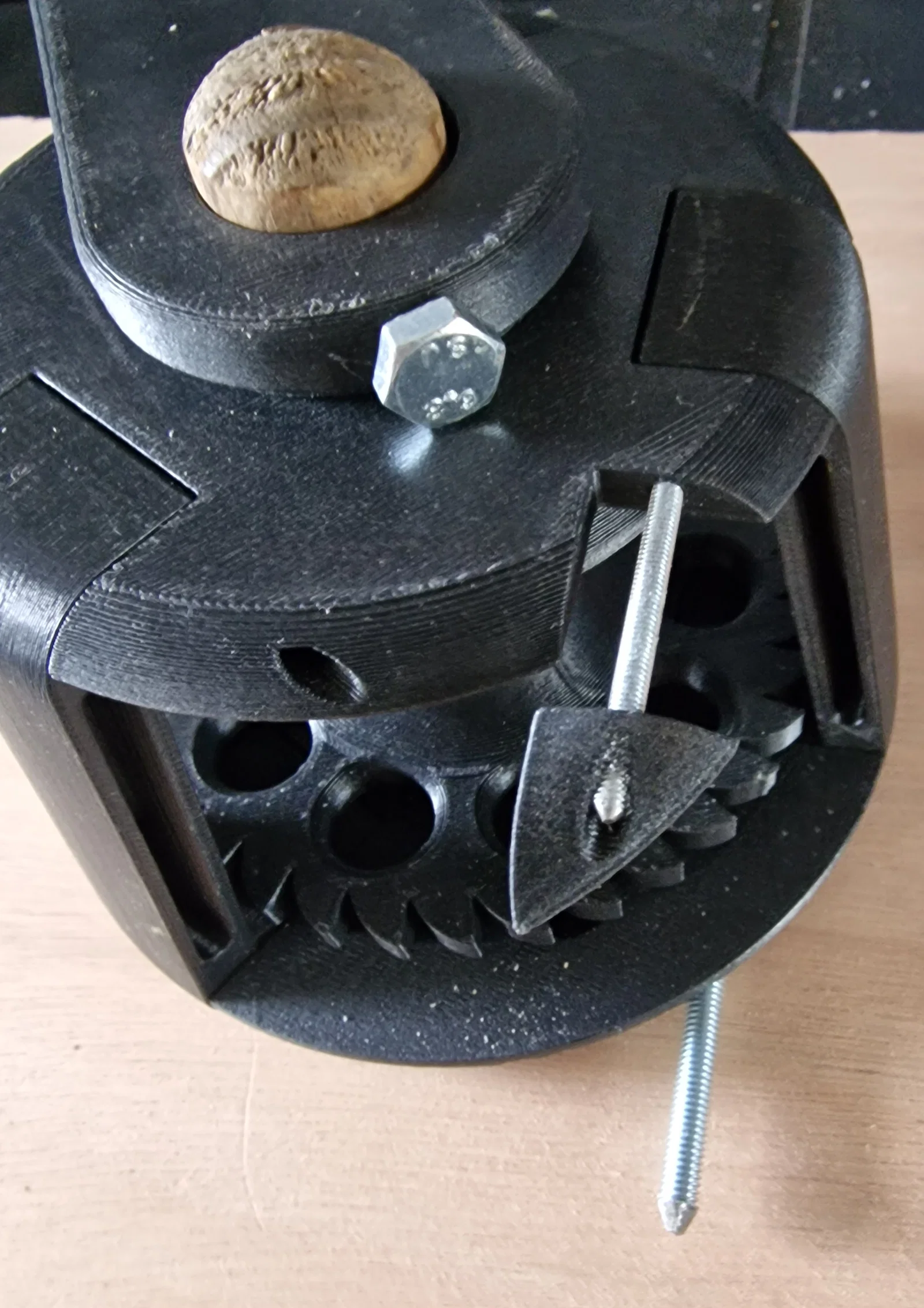

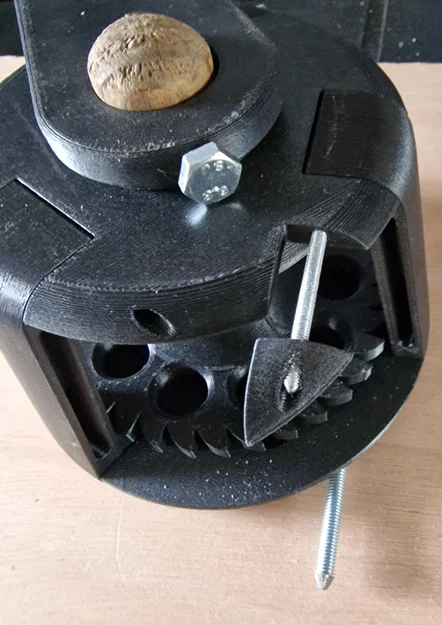

EDIT 2: 3 miếng tam giác nhỏ là ren M3, như vậy sẽ đỡ mệt khi đẩy ty ren vào để khóa cụm lắp. Chỉ cần ma sát và lực căng là đủ giữ mọi thứ tại chỗ.
