Mod LED cho Formbot Kit Voron 2.4 Pro (LED MODIFICATION FORMBOT KIT VORON 2.4 PRO)
Thiết kế lại pát/giá đỡ và diffuser cho LED bar trong Formbot kit Voron 2.4 Pro, nghiêng 45° để ánh sáng đều hơn. Có hướng dẫn đi dây trong support, khuyến nghị thông số in ABS/PETG và cách lắp M3 + Tnut.
Mô tả
Xin chào,

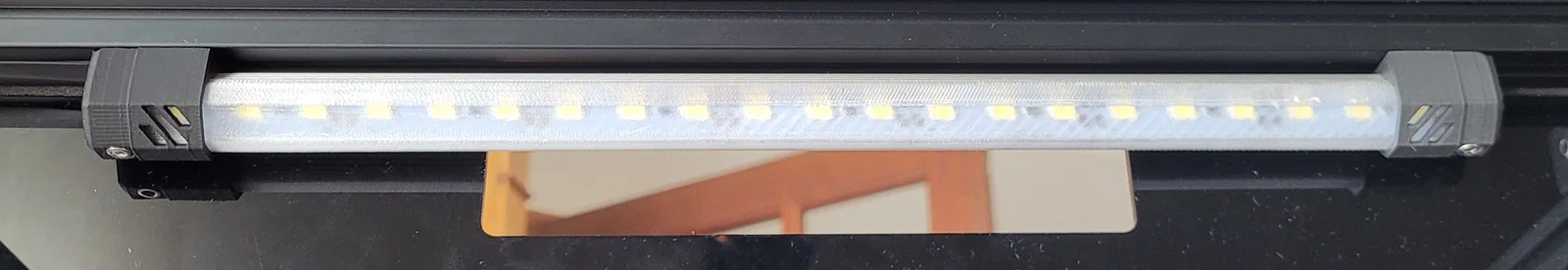

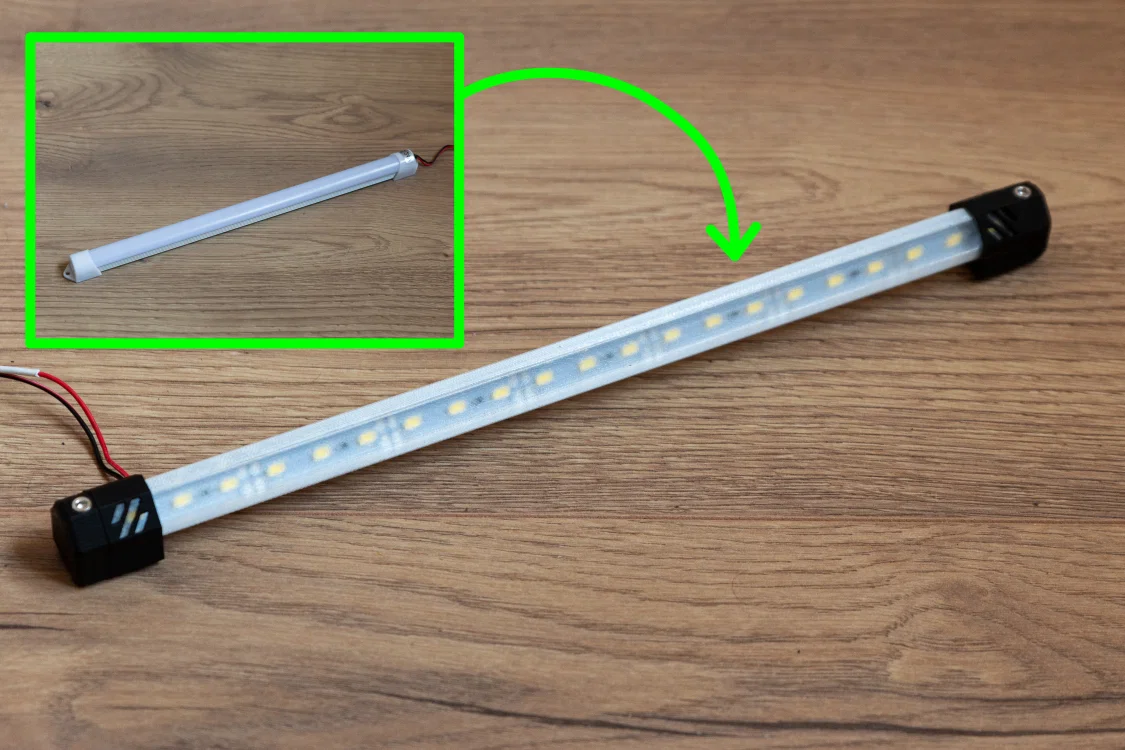

Mình thấy bộ LED zin trong kit nhìn khá xấu, nên mình thiết kế lại các pát/giá đỡ mới kèm một miếng diffuser để lắp vừa. Góc nghiêng được làm 45° để phân bổ ánh sáng tốt hơn.

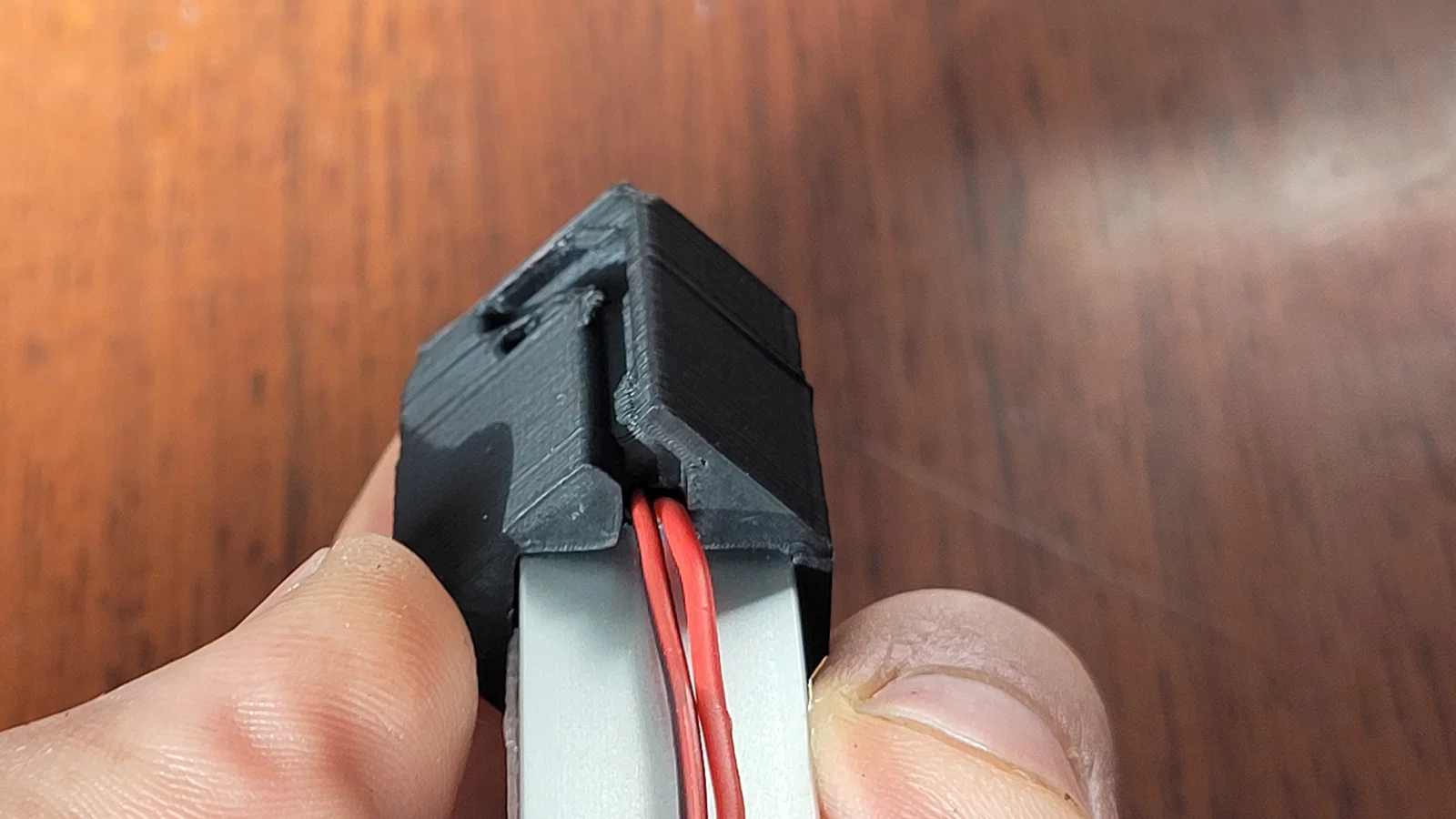

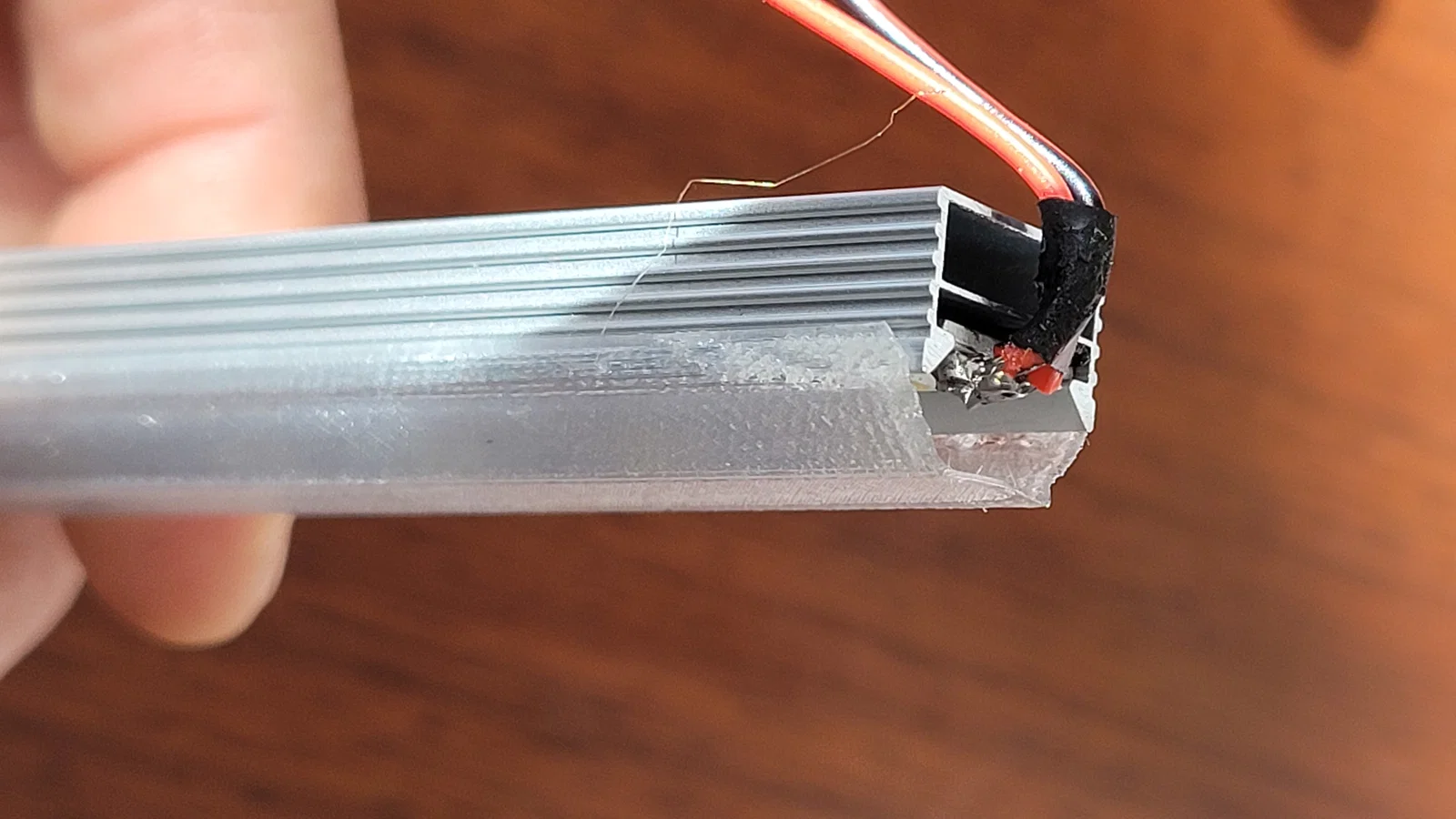

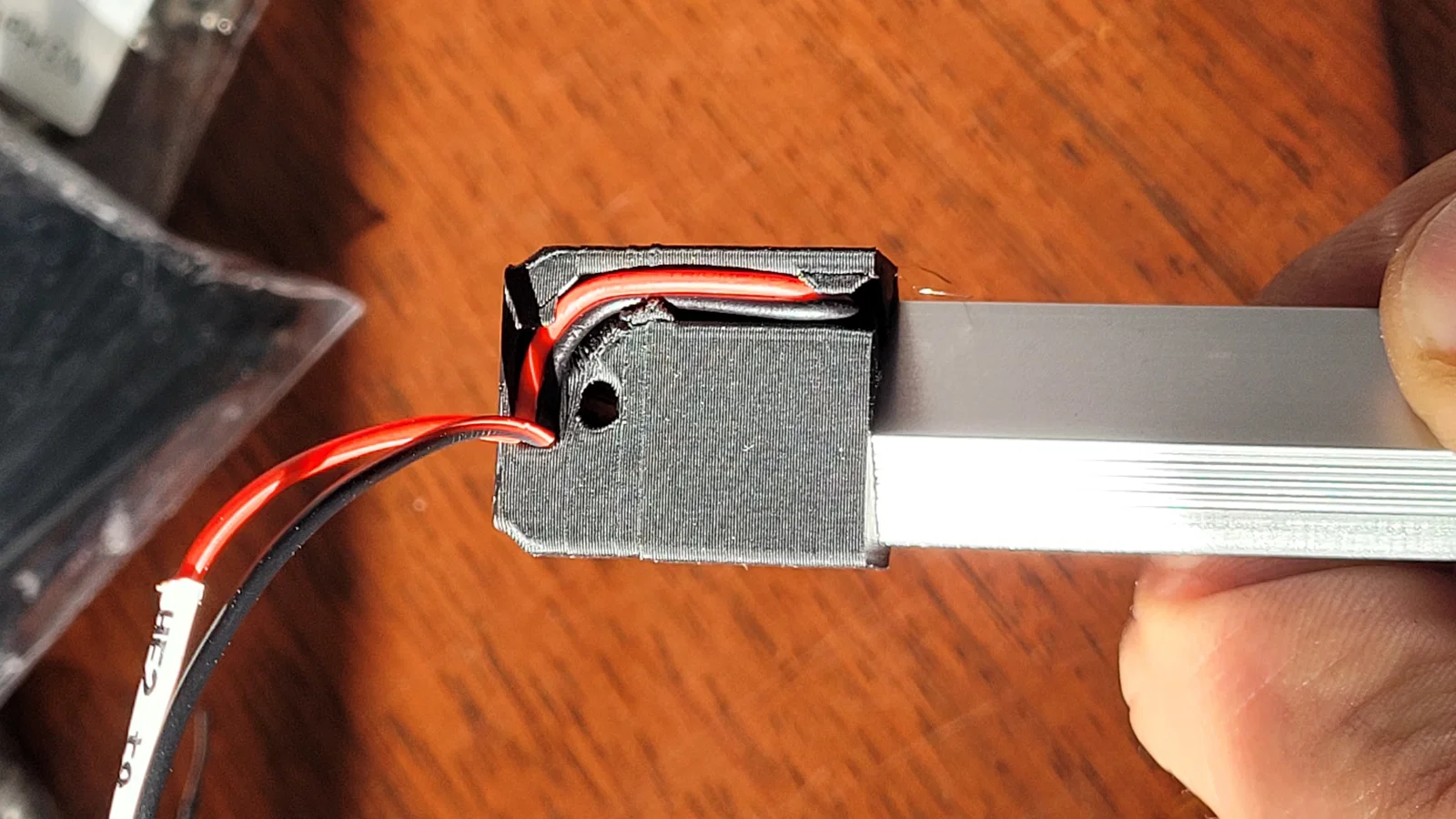

Bạn có thể đi dây gọn vào trong phần support (xem hình) rồi giấu vào các rãnh nhôm định hình (extrusion rails) của Voron. Để an toàn, mình bọc một đoạn ống co nhiệt (shrink tubing) gần thanh nhôm để tránh bị cạnh sắc cắt vào dây.
Trong ảnh, logo Voron ở bên phải bị ngược vì mình có mirror chi tiết; file STL đã được sửa đúng. Nếu bạn quan tâm, đây là gợi ý in:
Support R & L : ABS infill 40% @ 0.2 mm (khuyến nghị in ABS của Voron)
Diffuser : PETG transp, infill 100% @ 0.1 mm bật chế độ ironing
In theo đúng orientation trong STL, không cần supports.
Phần lắp lên extrusion mình dùng 2 con M3 x 20 SHCS (hơi ngắn, nhưng 25 mm thì không lọt) và 2 M3 Tnut.
Nếu bạn muốn chỉnh sửa thì có thể truy cập public Onshape doc “Formbot led mod”. Còn nếu bạn không muốn in diffuser mới, có một mẫu của Doba giữ kiểu bo tròn nguyên bản ở đây:
Chúc in ngon!
