Mô hình đĩa servo Circular Servo Horn hỗ trợ thiết kế 3D chuyên nghiệp

Mô hình đĩa servo (Circular Servo Horn) hỗ trợ thiết kế kỹ thuật

Bạn đang làm việc với các dự án robot hoặc máy móc tự động sử dụng loại servo cỡ lớn như DS5160 hay DS5180? Việc xác định không gian lắp đặt và thiết kế các chi tiết cơ khí kết nối với đầu ra của servo đôi khi khá khó khăn nếu không có mẫu chuẩn. Hiểu được nhu cầu đó, mô hình đĩa servo (Circular Servo Horn) này đã được tạo ra nhằm giúp bạn mô phỏng và kiểm tra kích thước thực tế ngay trên phần mềm thiết kế 3D trước khi bắt đầu gia công chính thức.

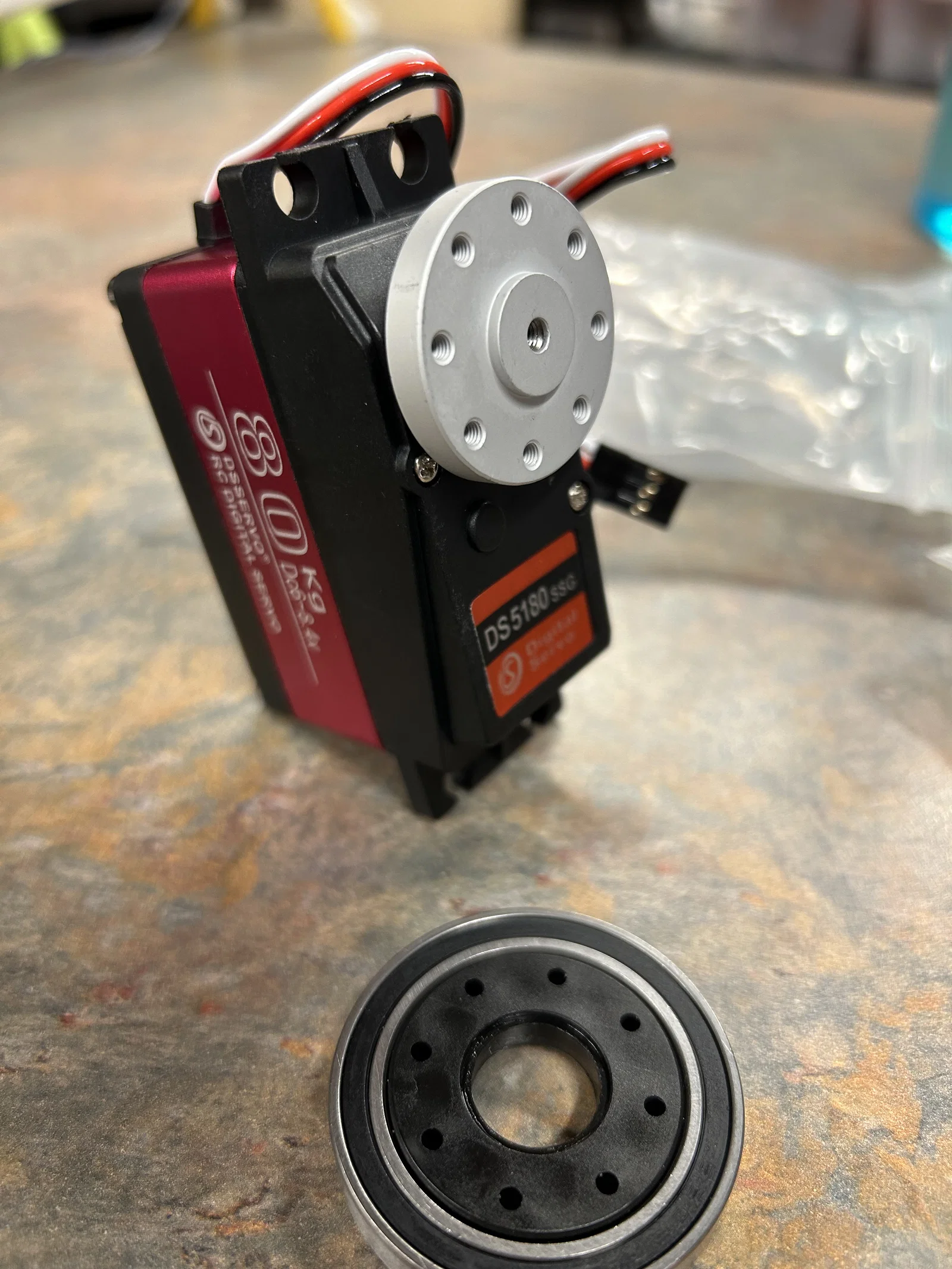

Mô hình này tái tạo chính xác hình dáng của loại đĩa servo tròn thường đi kèm với các mẫu servo tải trọng cao 60kg, 80kg hoặc 150kg. Điểm đặc biệt cần lưu ý là tệp tin này chỉ dành riêng cho mục đích hỗ trợ thiết kế (design aid). Bạn không nên sử dụng sản phẩm in 3D này để thay thế cho phụ kiện kim loại gốc trong các ứng dụng chịu tải cao, vì nhựa in 3D thường không đủ độ bền để chịu lực vặn xoắn lớn từ các dòng servo hạng nặng này.

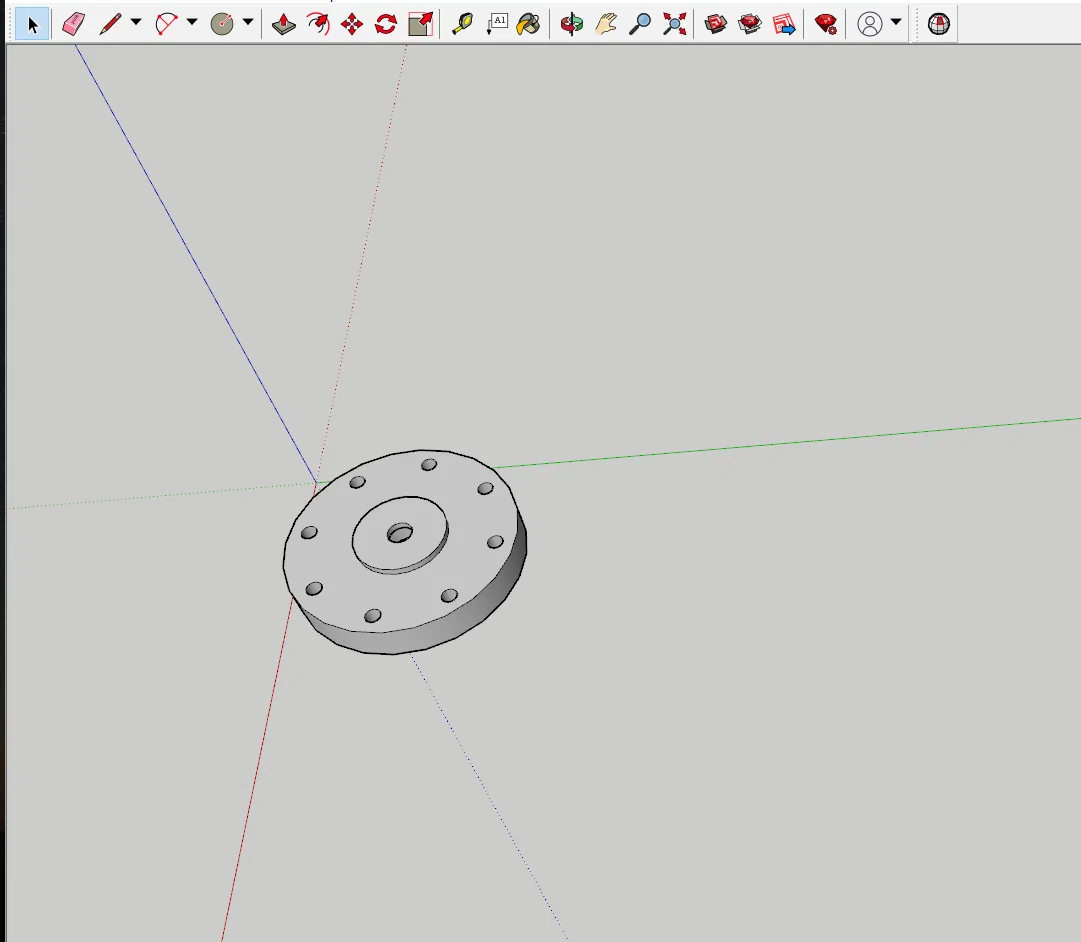

Thông qua việc tích hợp mô hình này vào bản vẽ lắp ráp, bạn có thể dễ dàng căn chỉnh các bộ phận chuyển động, kiểm tra xem có xảy ra va chạm hay cấn đụng không gian trong quá trình servo vận hành hay không. Đây là giải pháp hữu hiệu giúp tiết kiệm đáng kể thời gian và vật liệu trong các lần thử nghiệm đầu tiên của dự án.

Các tính năng và lưu ý quan trọng khi sử dụng:

• Tương thích thiết kế: Tái tạo chuẩn xác hình dạng đĩa tròn của các dòng servo DS5160/DS5180 phổ biến.
• Hỗ trợ tối đa cho việc giả lập (simulation) và mô phỏng lắp ráp trên các phần mềm CAD.
• Chỉ dùng làm mô hình tham khảo, tuyệt đối không dùng trực tiếp làm tay đòn servo chịu lực thực tế.
• Khi in 3D để kiểm tra kích thước, nên dùng vật liệu PLA hoặc PETG với độ chi tiết cao (layer height 0.12mm - 0.16mm) để đảm bảo các lỗ bắt vít có độ chính xác tốt nhất.
• Nên in với độ lấp đầy (infill) từ 20-40% để mô hình đủ cứng cáp, không bị biến dạng khi bạn dùng để ướm thử vào khung máy.
• Kiểm tra kích thước lỗ trung tâm và khoảng cách các lỗ bắt vít sau khi in để đảm bảo khớp hoàn toàn với bản vẽ của bạn.

Hy vọng mô hình nhỏ gọn này sẽ trở thành trợ thủ đắc lực, giúp quy trình thiết kế cơ khí của bạn trở nên trôi chảy và chuyên nghiệp hơn.
