SUP Trolley cho US Fin Box

Mình muốn có cái gì đó để kéo/đẩy SUP cho dễ khi phải đi bộ đoạn hơi xa ra sông hay ra biển. Đồ bán sẵn trên mạng thì mắc quá nên mình tự làm luôn.

Cái SUP Trolley này (mình gọi là SUP Finn Wagon ;) ) có thể gắn rất nhanh vào US Fin Box trên SUP của mình. Hiện tại nó hơi lắc vì phần “fin” dày 8.6mm trong khi US Box khoảng 9mm. Nên bị hở chút xíu và lắc. Nhưng nhìn chung vẫn đủ ổn định.

Chiều dài trục (axis) hiện tại là 140mm. Trên phần fin có vài lỗ để nếu cần bạn có thể thêm một con ốc M4 nhỏ để giữ thanh rail nằm chắc trong fin box.

Mình cũng thêm các lỗ cho ốc M4 phòng khi cần gia cố thêm độ cứng hai bên. Hiện giờ toàn bộ lực bị giữ bởi phần fin nhỏ nên dễ gây lắc. Mình sẽ làm thêm vài chi tiết để bắt vào các lỗ này.

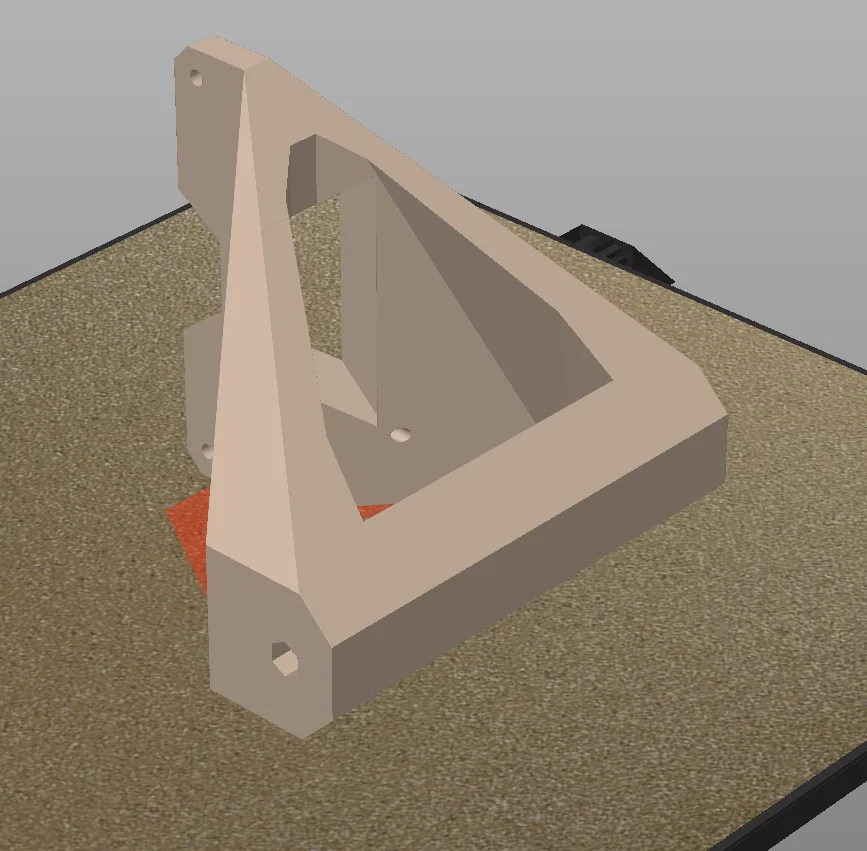

Tất cả phiên bản (mình đã upload) đều in được trên Prusa Mini (Slicer báo 18h-26h). Mình in trên Voron thì khoảng 7-8h.

Suggested Print Settings với nozzle 0.4mm:

• PETG (không giòn, tầm <300g)
• 5 - 6 Perimeters
• 40% infill
• 5 Top/Bottom Layers
• (optional): dùng nozzle 0.6mm

Parts cần chuẩn bị:

• Chi tiết in
• Ty ren M8 dài 215mm (còn tùy bánh xe bạn dùng)
• Bánh xe có lỗ M8 (mình dùng bánh xe scooter đường phố có bearing và dĩ nhiên có LED)
• 2x ê-cu hãm (lock nut) M8
• 2x long đền M8 đường kính ngoài 24mm
• 2x long đền M8 đường kính ngoài 15mm (phần này chạm vào bearing bánh xe, nên kiểm tra đừng để nó cạ/kẹt bearing)
• Bộ SUP Fin Screws kèm plate

Lắp ráp:

• luồn ty ren
• lắp long đền M8x24mm rồi tới long đền M8x15mm
• lắp bánh xe và long đền M8x15mm
• siết lại bằng ê-cu hãm M8

Gắn lên SUP:

Cứ gắn giống như gắn fin bình thường.

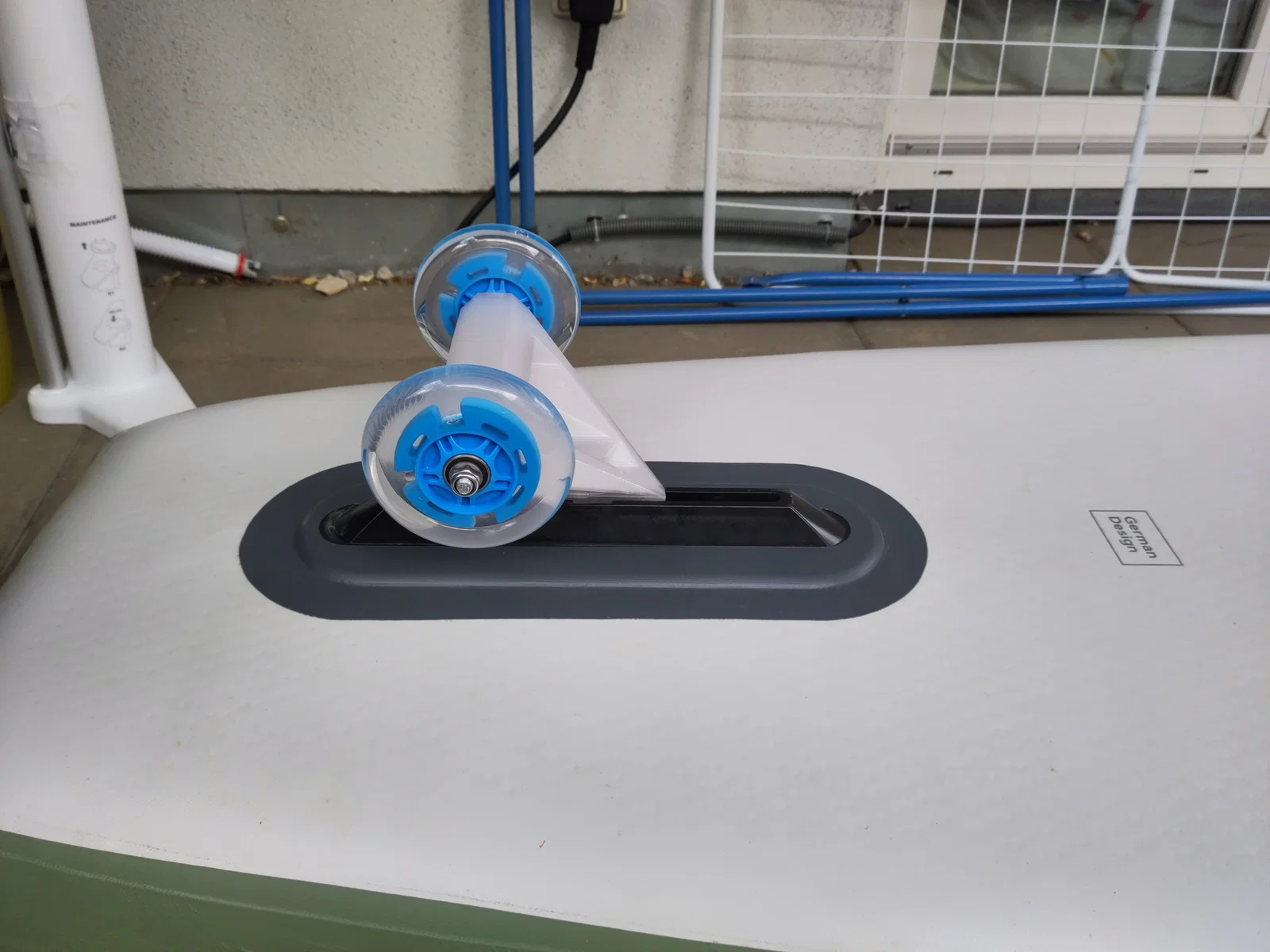

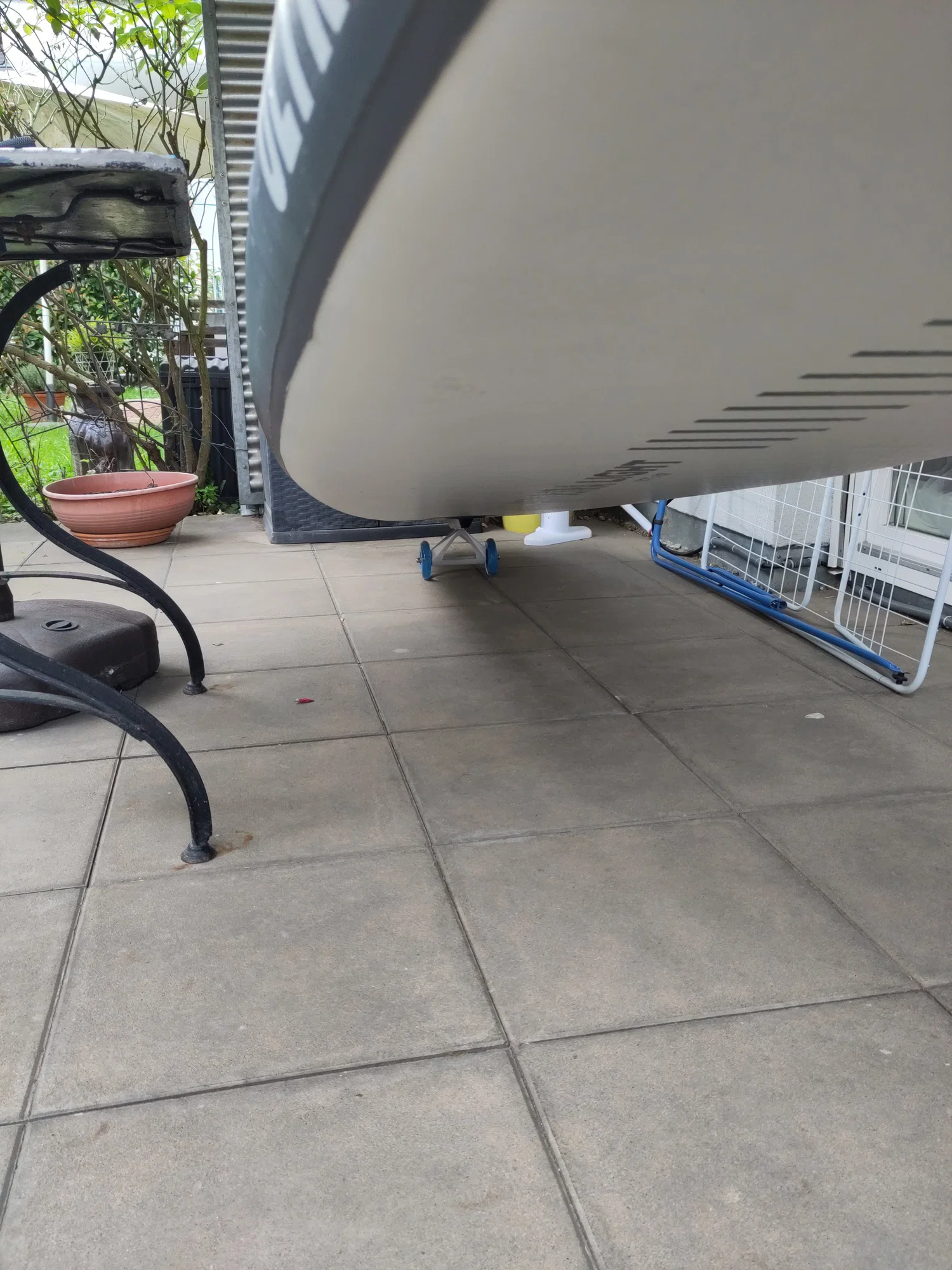

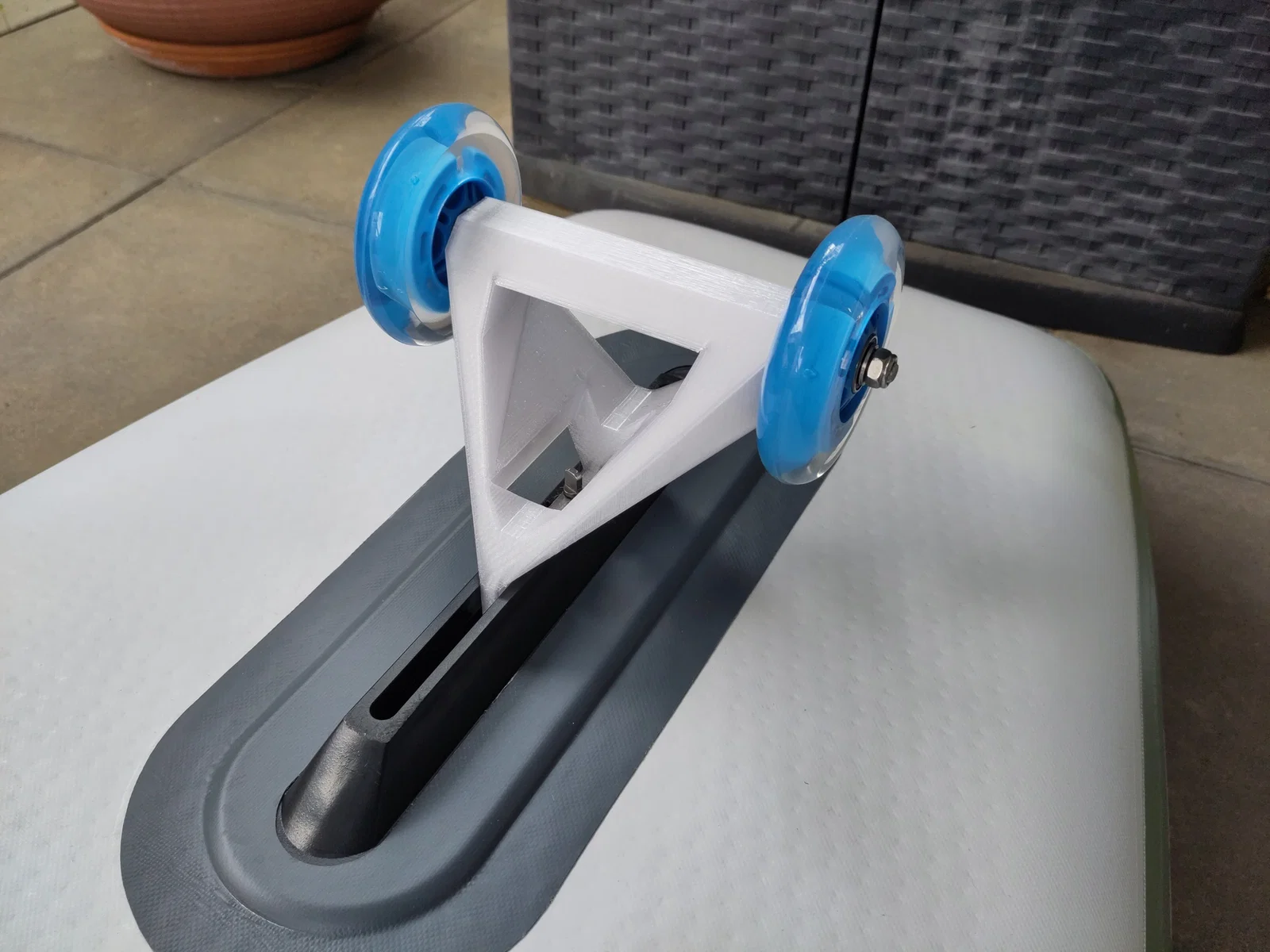

Mình test rồi thấy quá đã. Kéo/đẩy SUP đi rất nhẹ nhàng. Tới nơi thì mình tháo ra rồi gắn fin lại. Cái trolley này nhỏ xíu nên bỏ vừa trong drybag. Nhưng nó vẫn có xu hướng lắc qua lắc lại theo chiều ngang.

Nhờ mọi người:

Nếu bạn gặp vấn đề gì—đặc biệt là với Slide In Fin Trolley—thì báo mình biết với. Mình chỉ có SUP dùng US Box (mà US Box cũng có nhiều loại chiều dài khác nhau) nên mình không test kỹ được bản Slide In Fin (nhưng bản test print nhìn ổn ;) ).

Nếu bạn in mẫu này, nhớ đăng hình make giúp mình nha. Cảm ơn nhiều!!

Update 20240712:

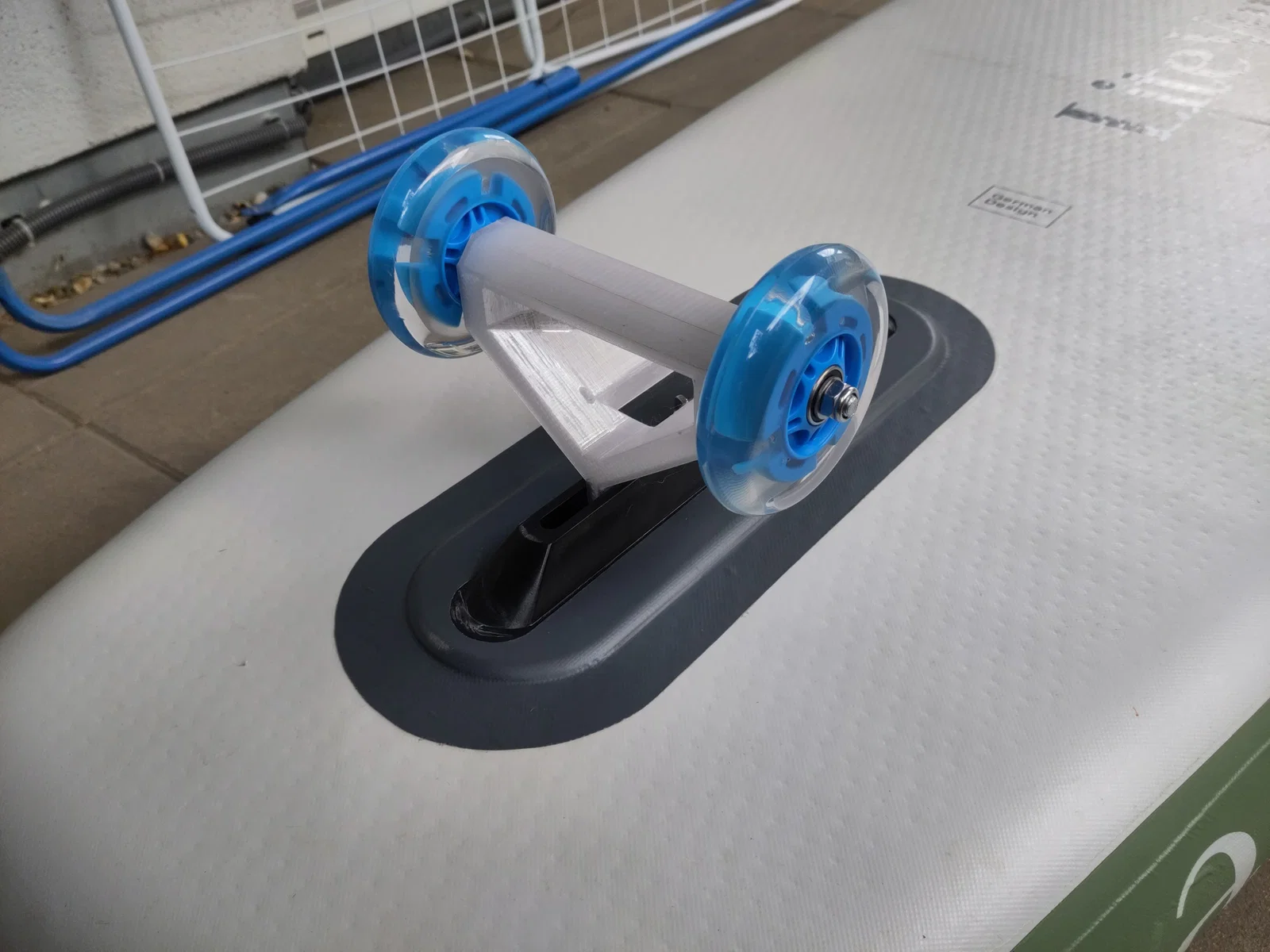

Sau khi test, mình tạo phiên bản mới với chiều dài (chiều cao trên build plate) là 160mm, đồng thời tăng chiều dài trục thêm 20mm lên 160mm. Như vậy sẽ ổn định ngang tốt hơn.

Update 20240719:

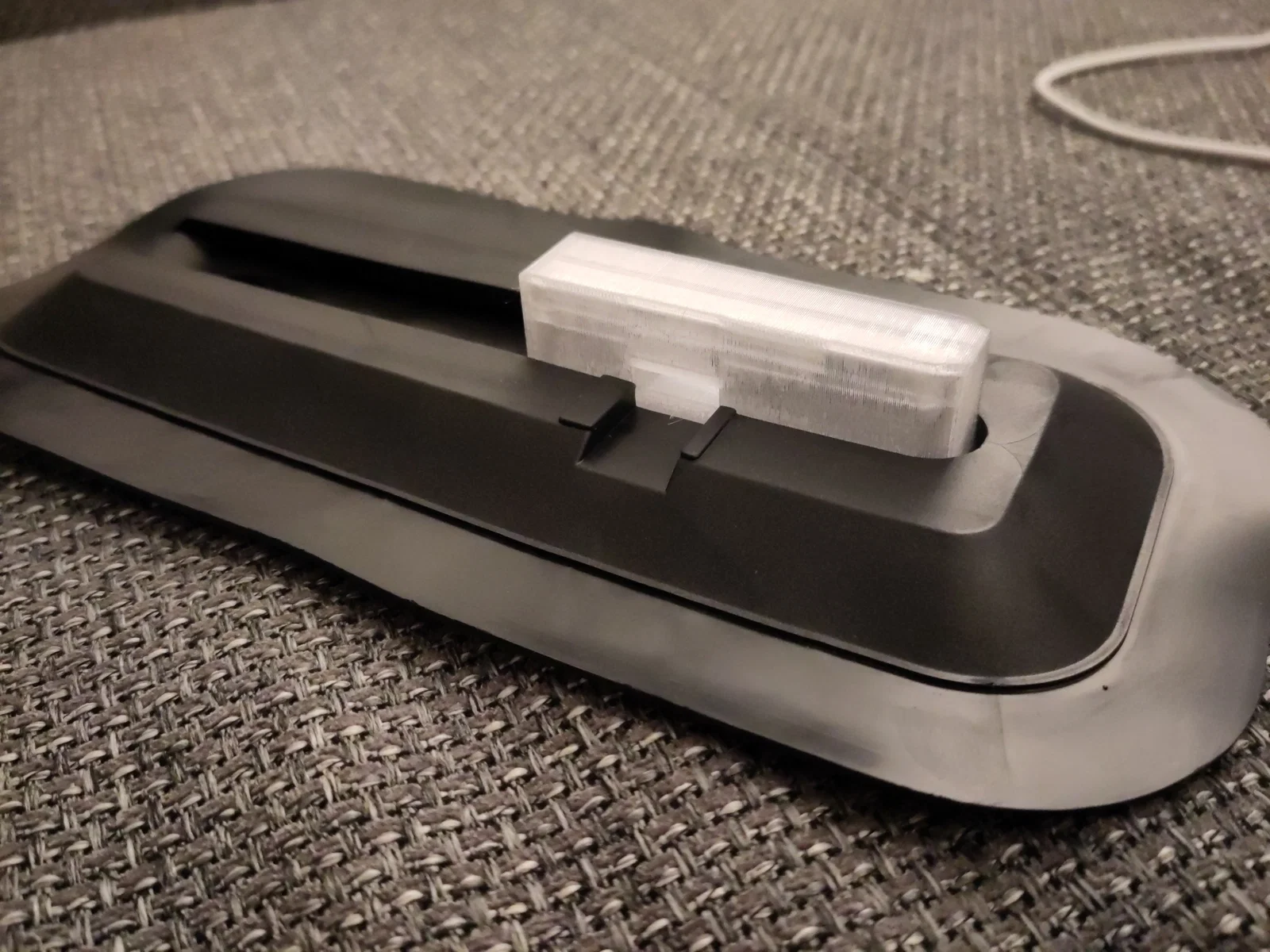

Thêm phiên bản SUP Trolley cho hệ Slide In Fin System. Mình cũng thêm hình ảnh test print cho bản Slide In Fin.

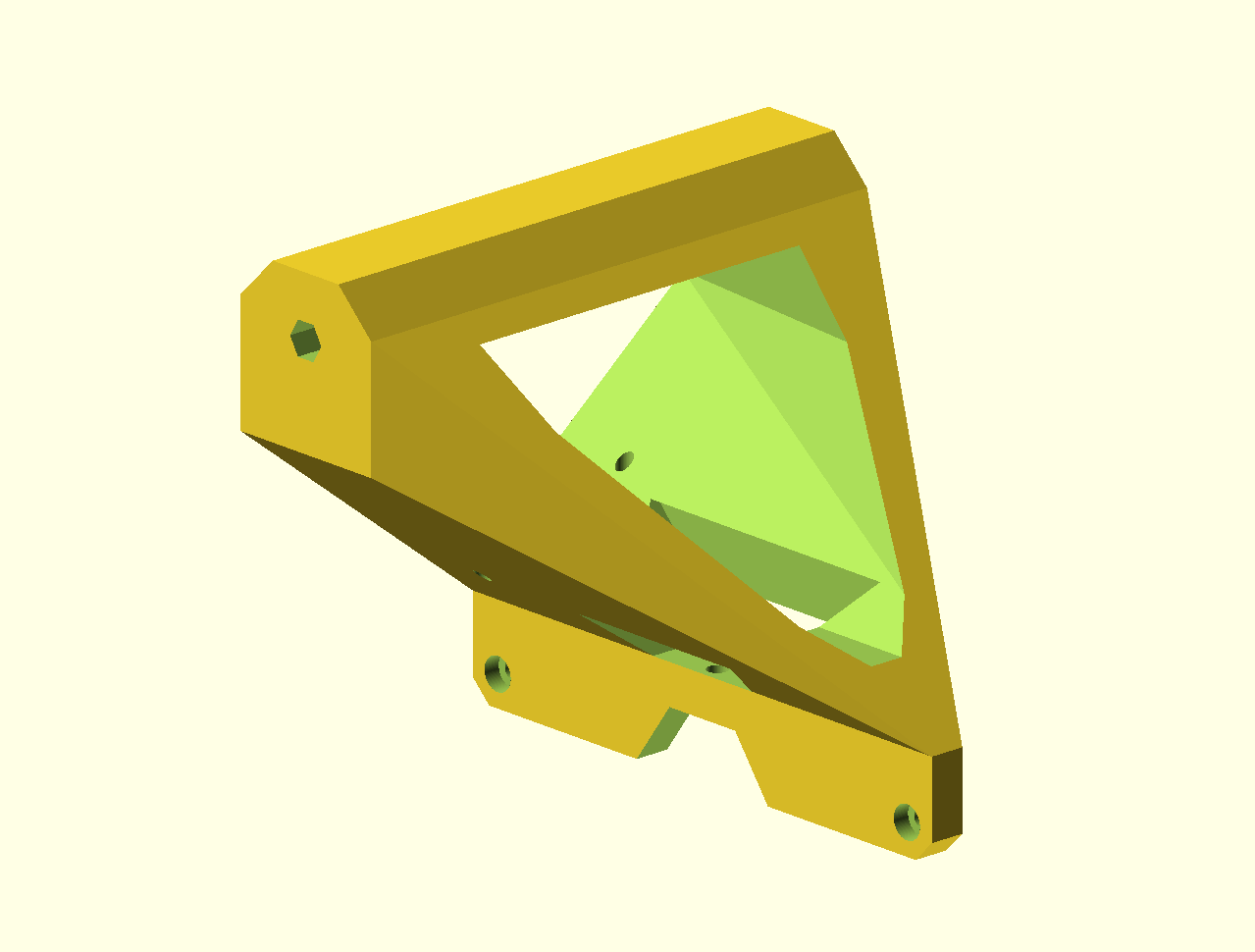

Cũng thêm file SCAD mới.

Nguồn model và các dự án khác có trong Repository: https://github.com/andimoto/things/tree/develop/020-sup-fin-Wagon
