Kẹp Cáp Ratchet (Ratchet Cable Clamp)

Không phải model của mình, mình chỉ re-upload lại từ mza1979m trên Thingiverse.

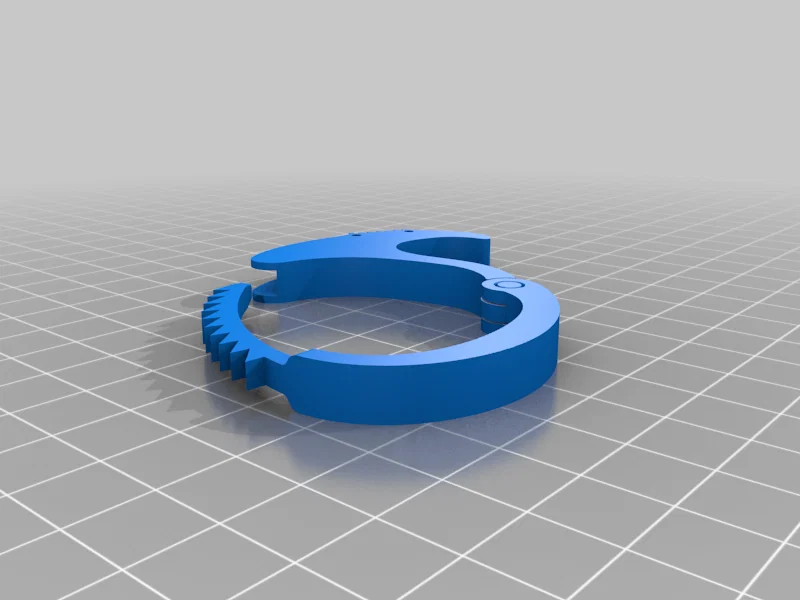

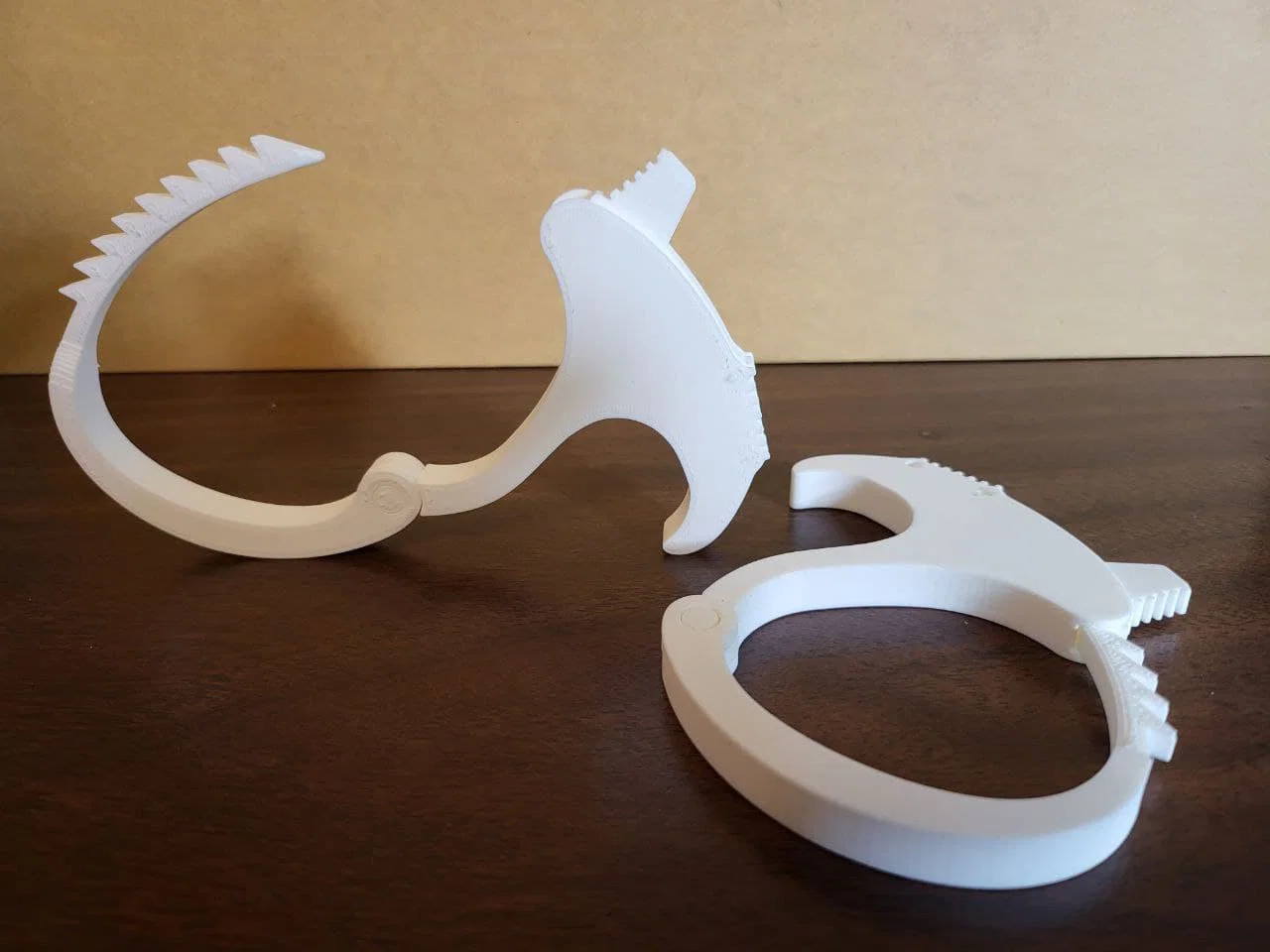

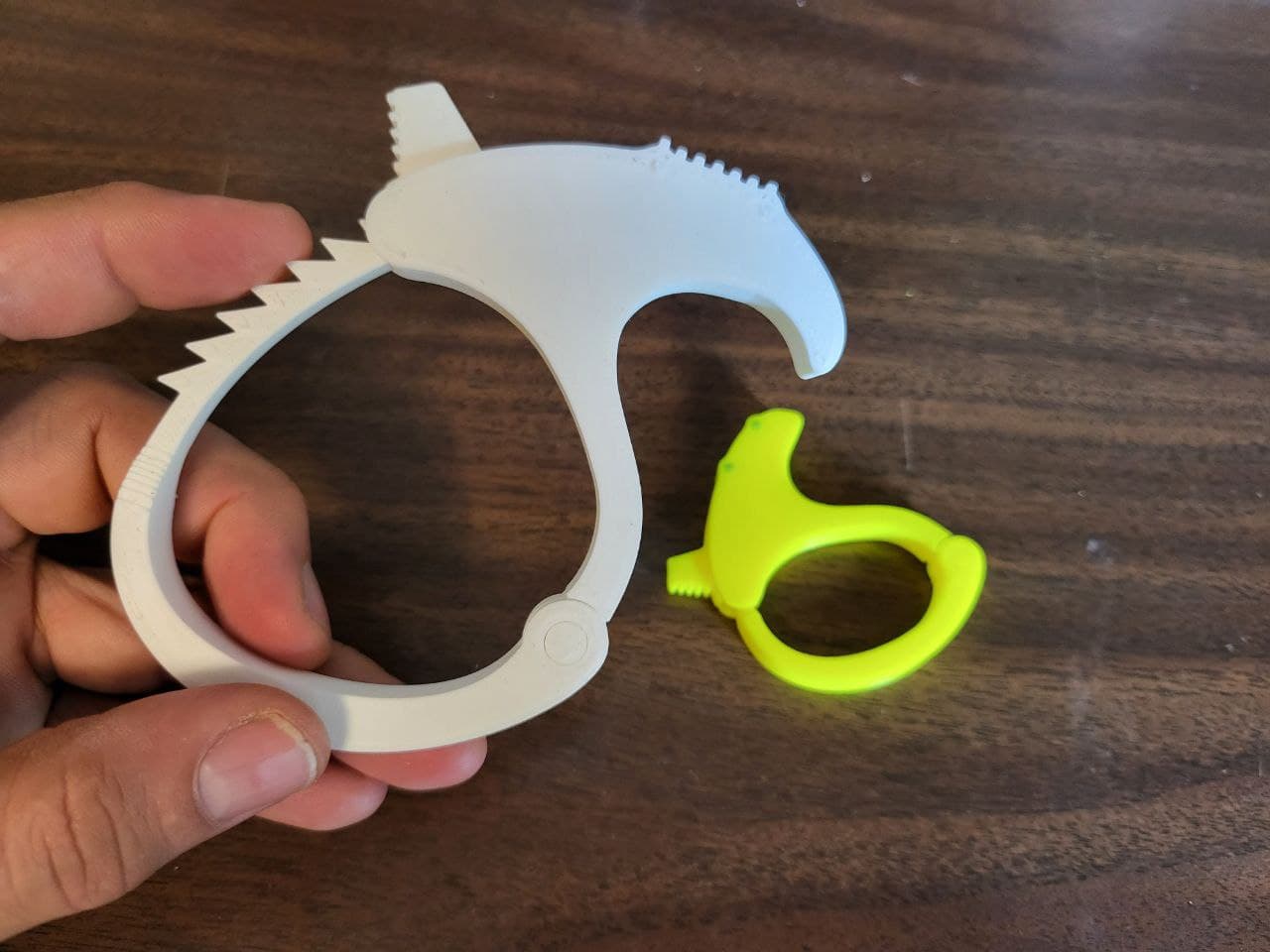

Kẹp cáp kiểu ratchet (ratcheting cable clamp). Có 2 kích thước:

a. Small (ngang 1" đến 1.7" và dọc 1.5")
b. Large (ngang 1.5" đến 2.5" và dọc 2.2")

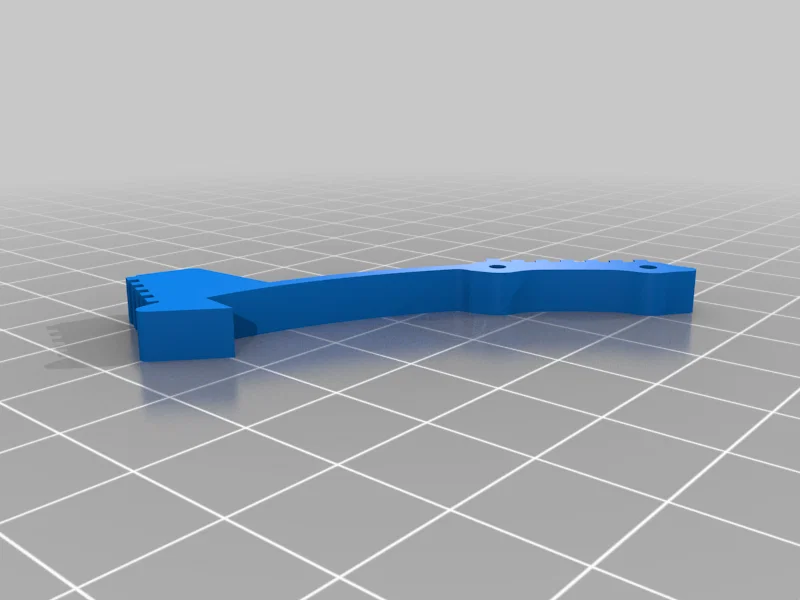

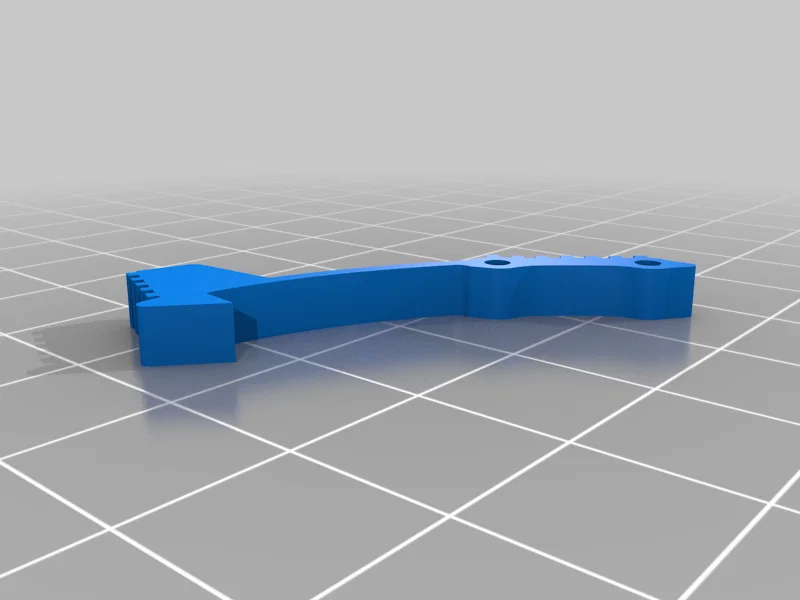

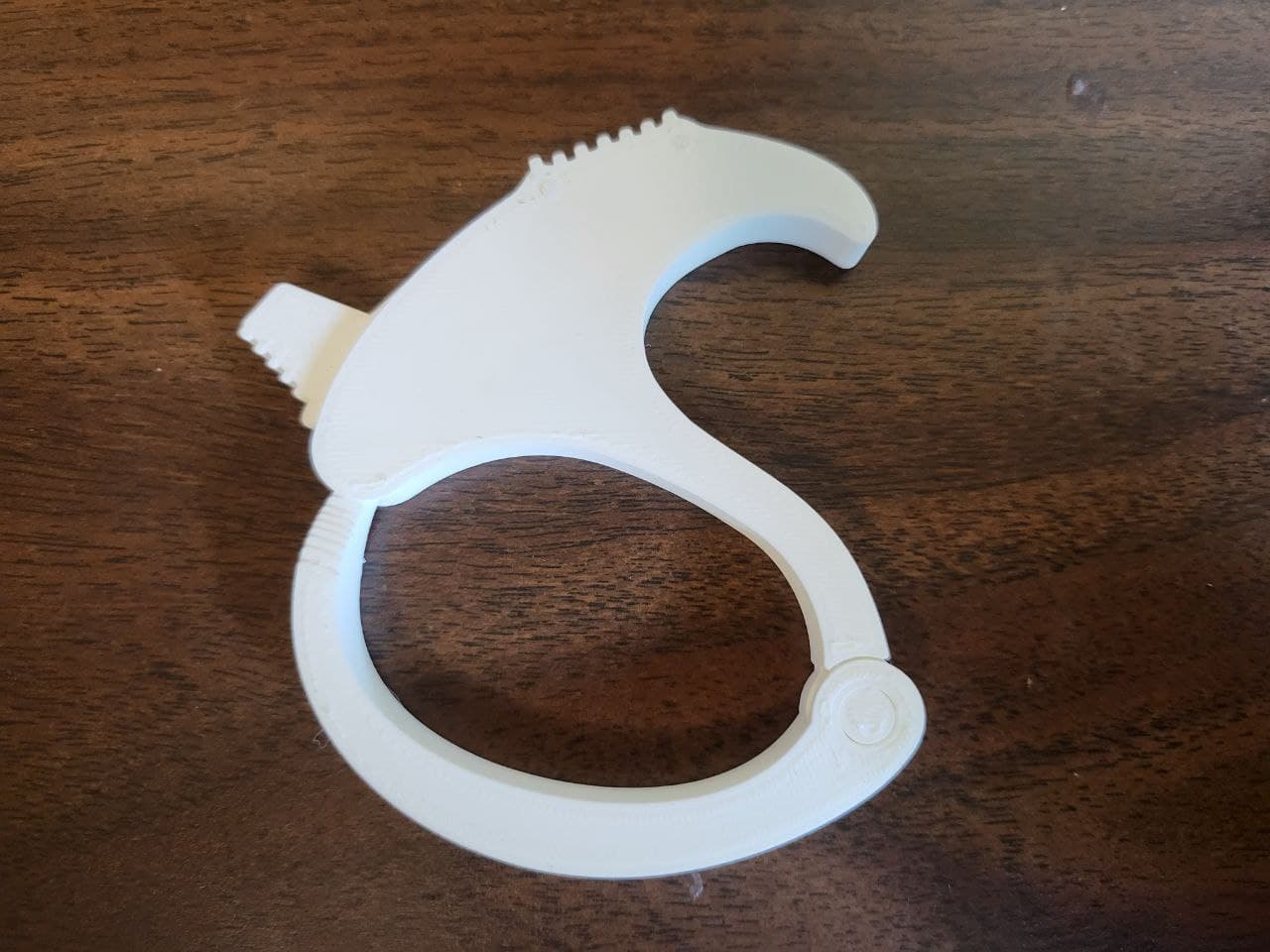

Cơ cấu bản lề chính là print-in-place. Phần ngón cái dạng ratchet (ratcheting thumb) được in riêng và cần gắn vào phần chính bằng 2 đoạn filament nhỏ chưa bị nung chảy. Lỗ có đường kính 2mm nên có thể nhét filament theo kiểu friction-fit, rồi cắt sát mặt bằng kìm cắt (flush cutters). Máy in nên được canh chỉnh thật chuẩn vì dung sai khá sít để hoạt động tối ưu.

Tiếc là thiết kế này cần supports. Mình cũng không khoái supports nên đã cố nghĩ ra một thiết kế không dùng supports mà vẫn giữ được chức năng của kẹp cáp ratchet này, nhưng không làm được. Tuy vậy, sau vài lần chỉnh sửa thì mình tin là mình đã ra được một thiết kế chạy rất ổn.

Nếu bạn cần kích thước lớn hơn (hoặc nhỏ hơn) mình sẵn sàng chỉnh và upload theo nhu cầu.

Xem hoạt động thực tế: https://youtu.be/6zMVxTwuWDE
