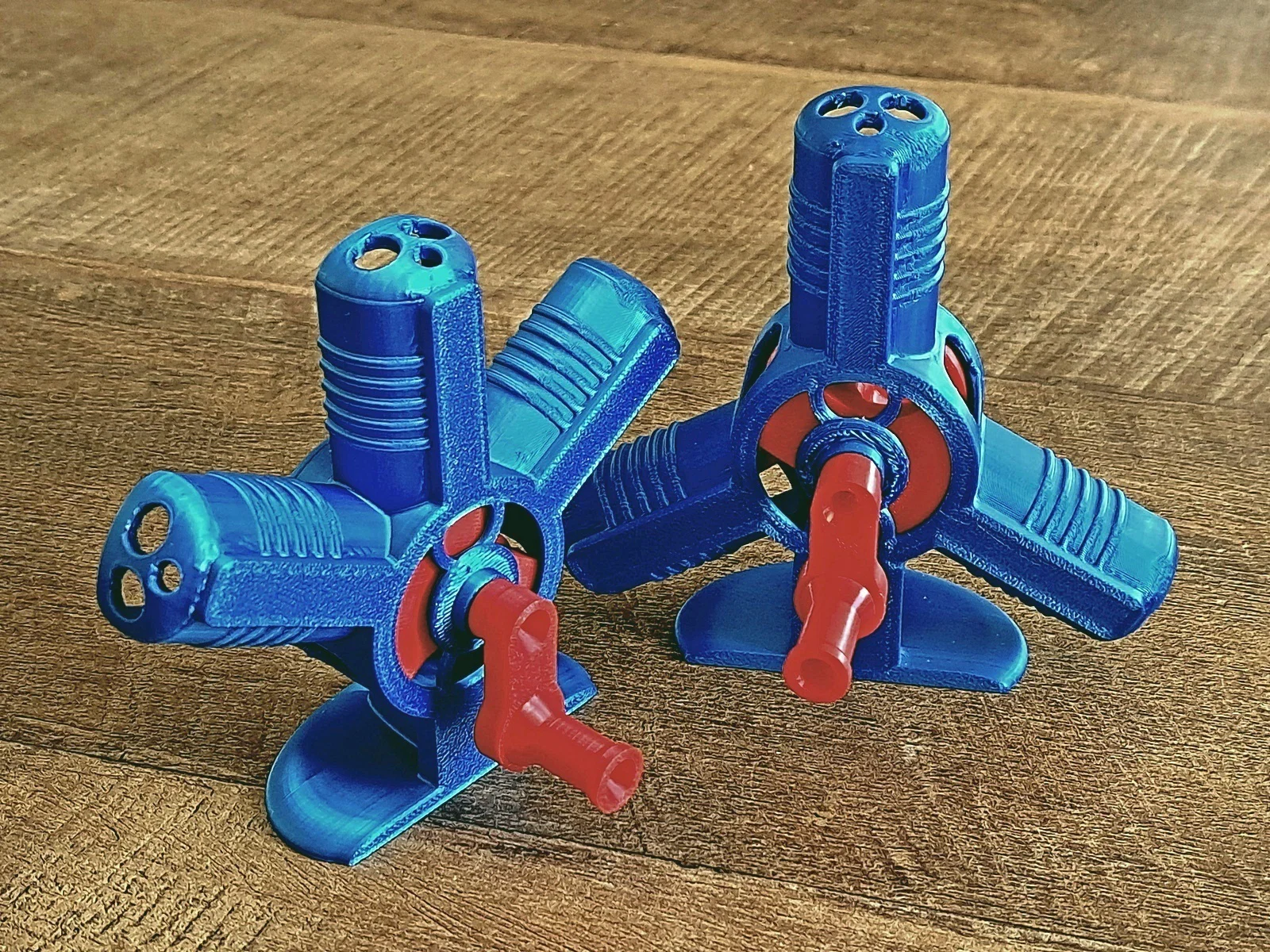

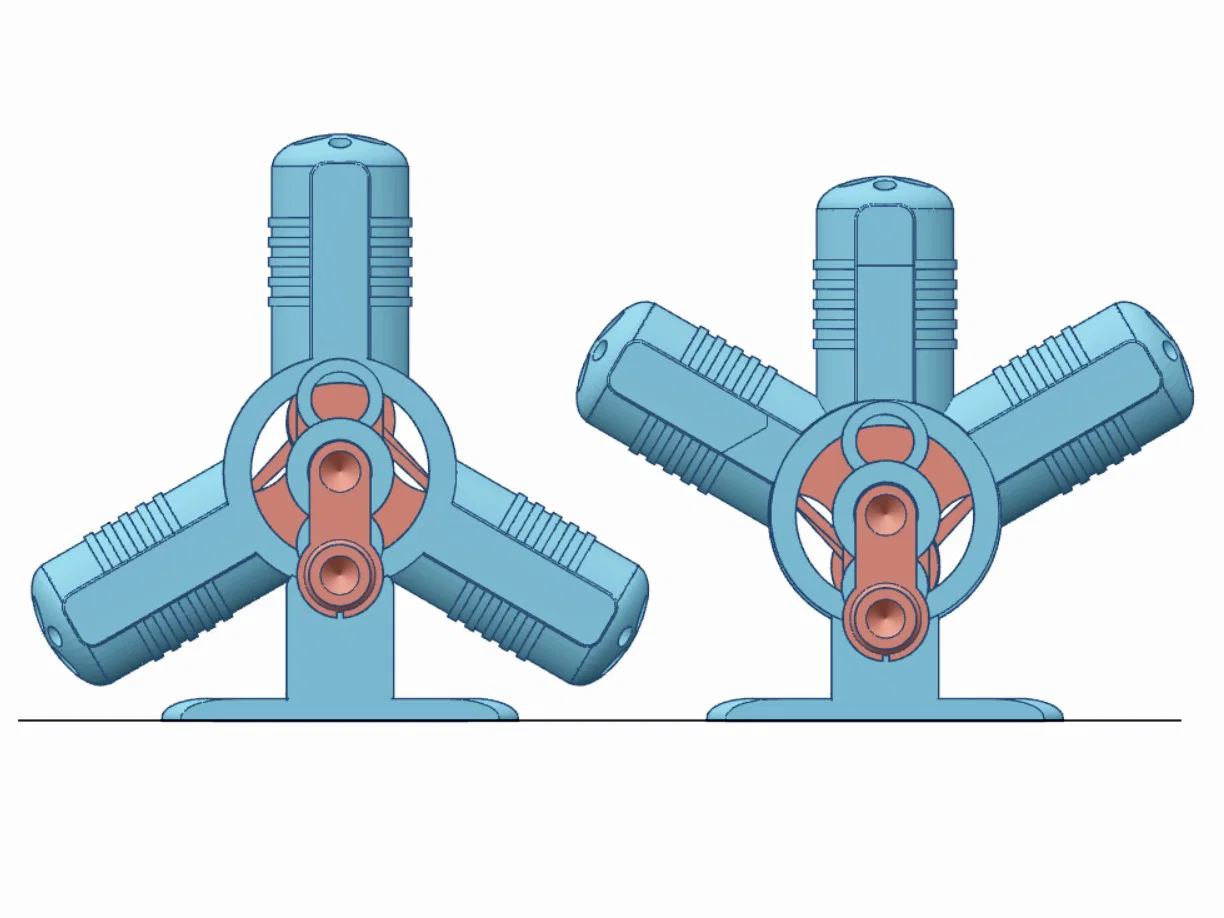

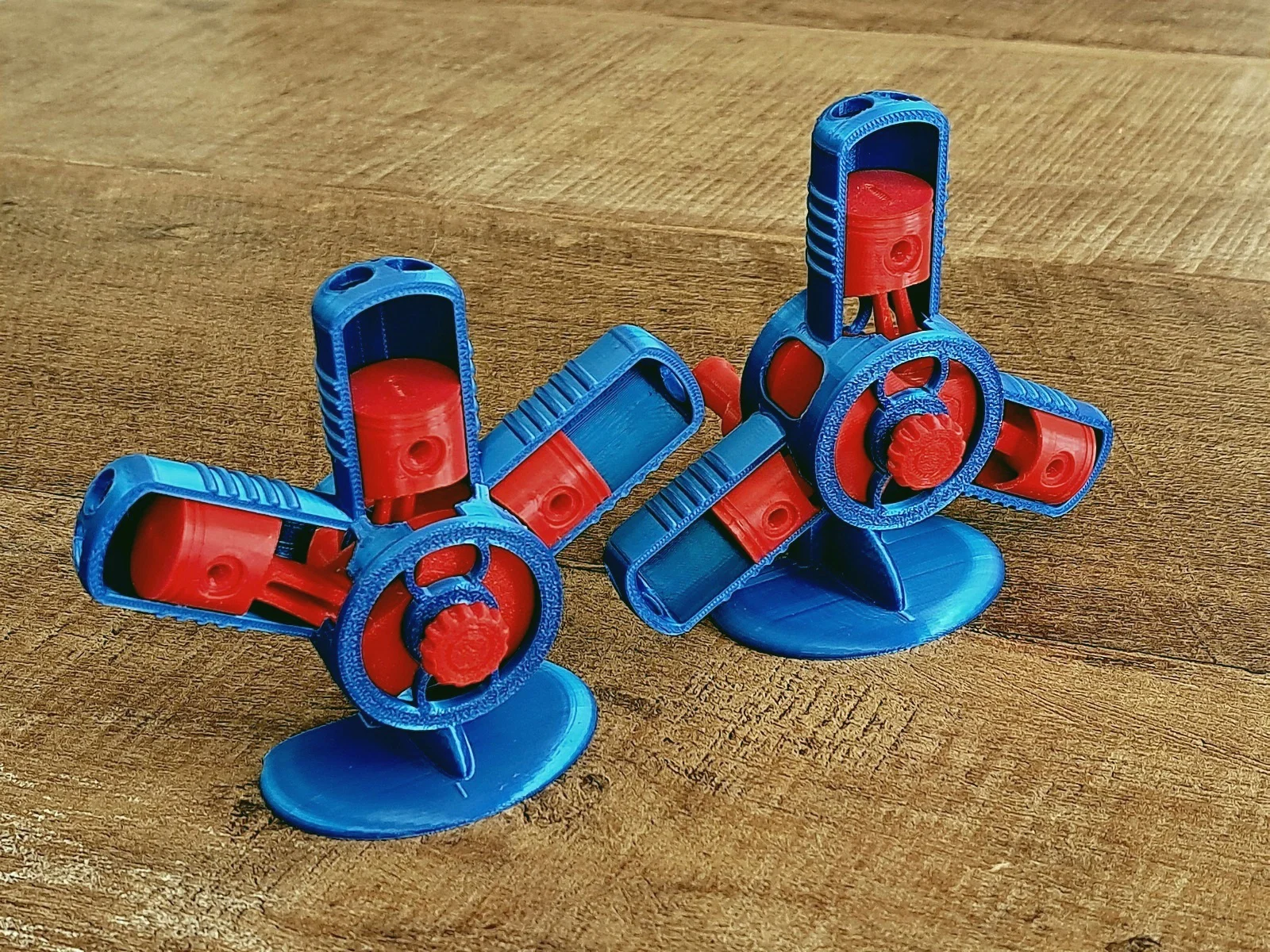

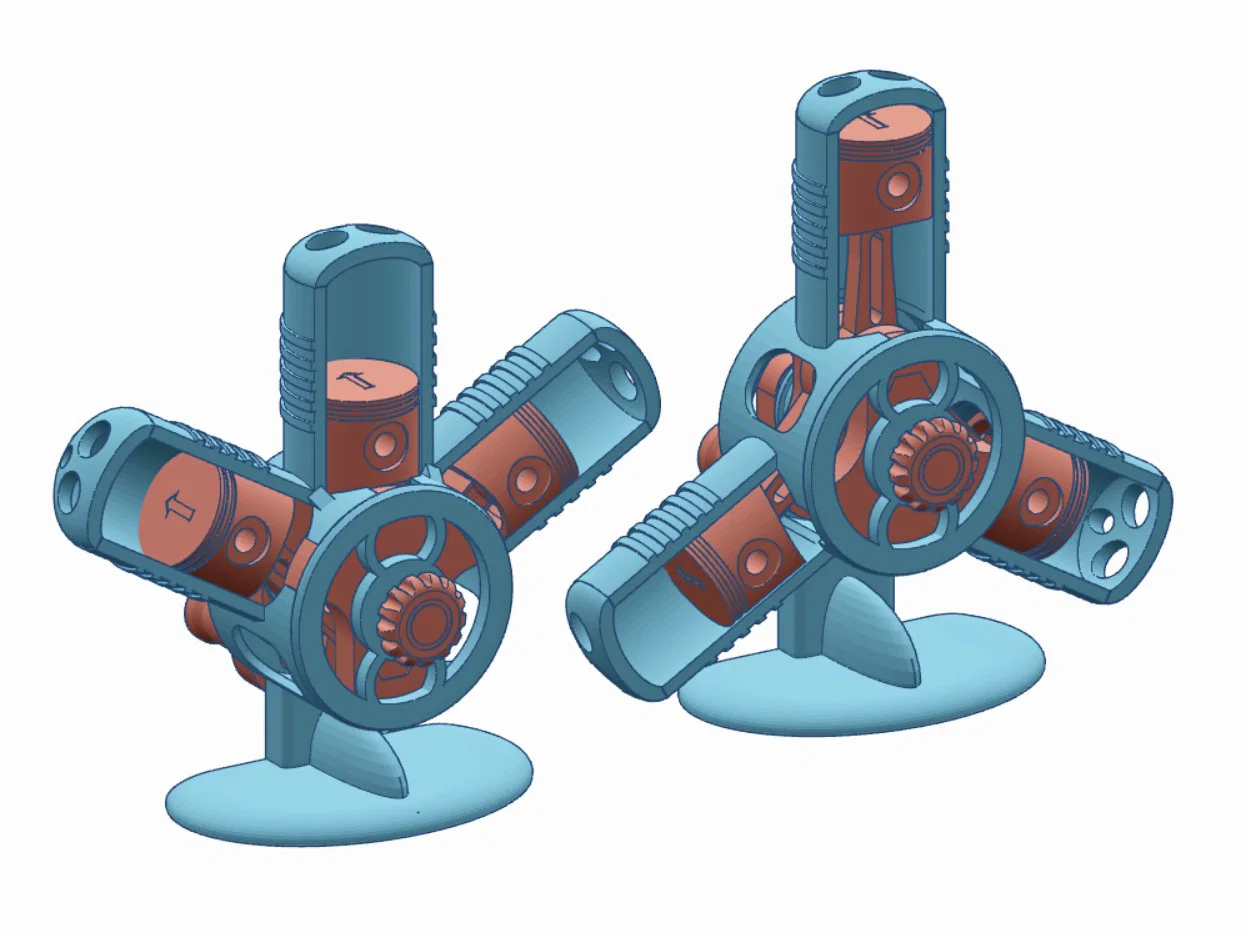

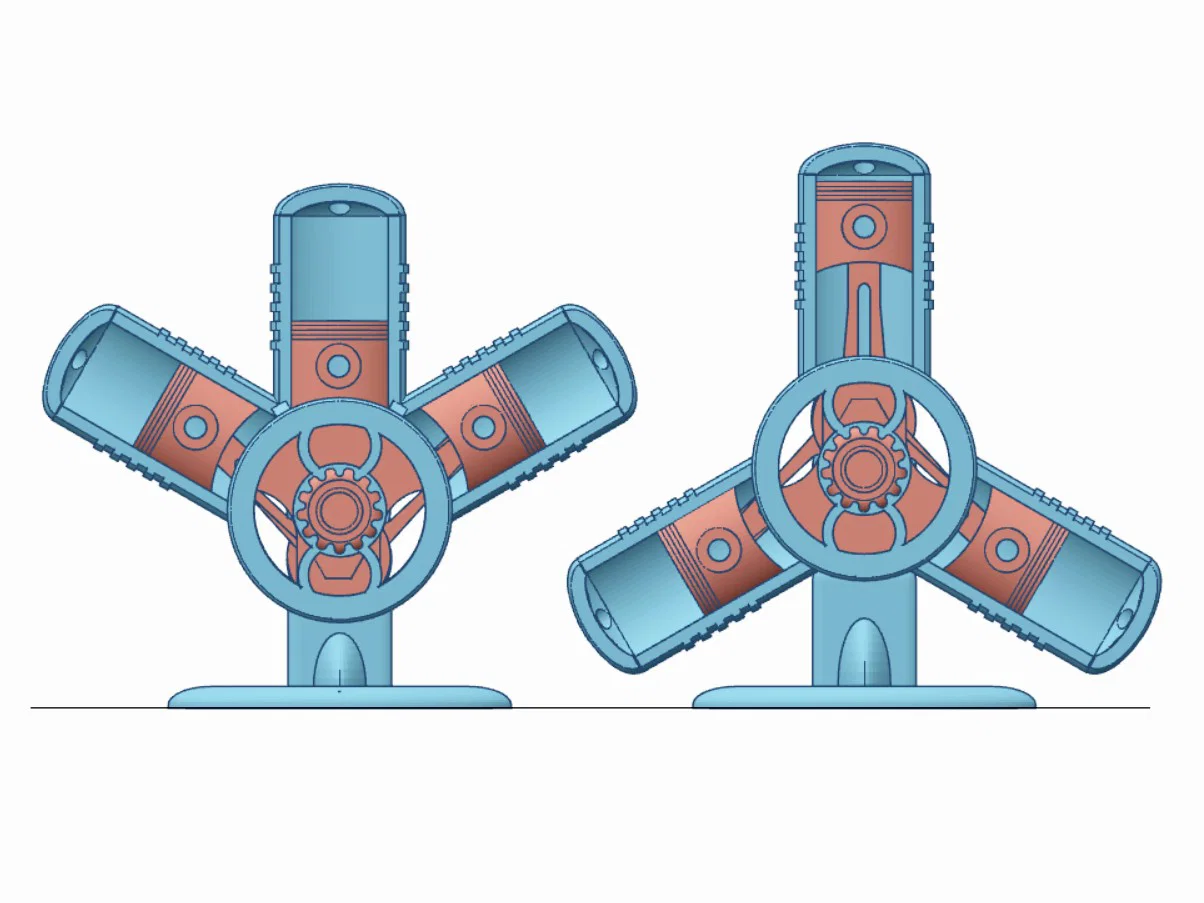

Mô hình động cơ radial W3 và Y3

Lịch sử
Một trong những động cơ radial đời đầu là loại ba xi-lanh Anzani, ban đầu được chế tạo theo cấu hình W3. Một chiếc trong số đó đã dùng để trang bị cho Louis Blériot bay chiếc Blériot XI băng qua eo biển Manche. Trước năm 1914, Alessandro Anzani đã phát triển các động cơ radial từ 3 xi-lanh (bố trí cách nhau 120°) — đủ sớm để được dùng trên một vài chiếc Blériot XI do Pháp sản xuất, xuất phát từ nhà máy Blériot gốc.

In 3D (Printing)
Phần crankcase và các piston rods được in với support on build plate.
Mình in bằng PLA+, layer height 0.16 mm.
Kích thước 116 x 70 x 110 mm.
Khối lượng 0.060 kg.

Lắp ráp (Assembly)

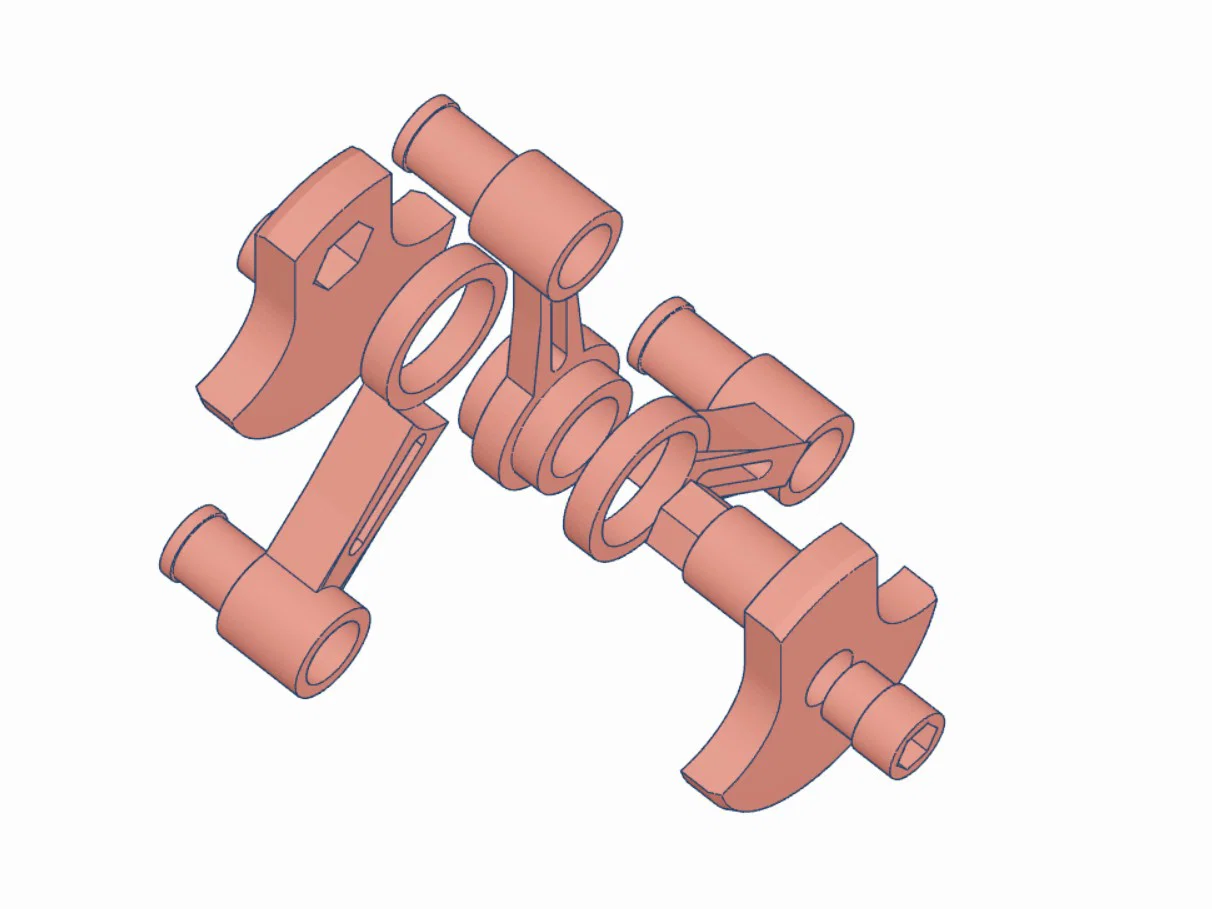

- Lắp và dán keo các crankshaft cheeks, đồng thời để sẵn piston rods đúng vị trí.
- Lắp các piston vào piston rods bằng piston pins.
- Bấm (click) cụm crankshaft đã gắn piston vào trong crankcase.
- Dán bearing vào mặt sau của crankcase.
- Dán nắp crankcase (crankcase lid) vào mặt trước của crankcase.
- Lắp tay quay (cranked handle) rồi đặt hoặc dán vào phía sau hoặc phía trước của crankshaft.
- Đặt hoặc dán núm (knob) vào phía sau hoặc phía trước của crankshaft,

Vận hành (Operation)

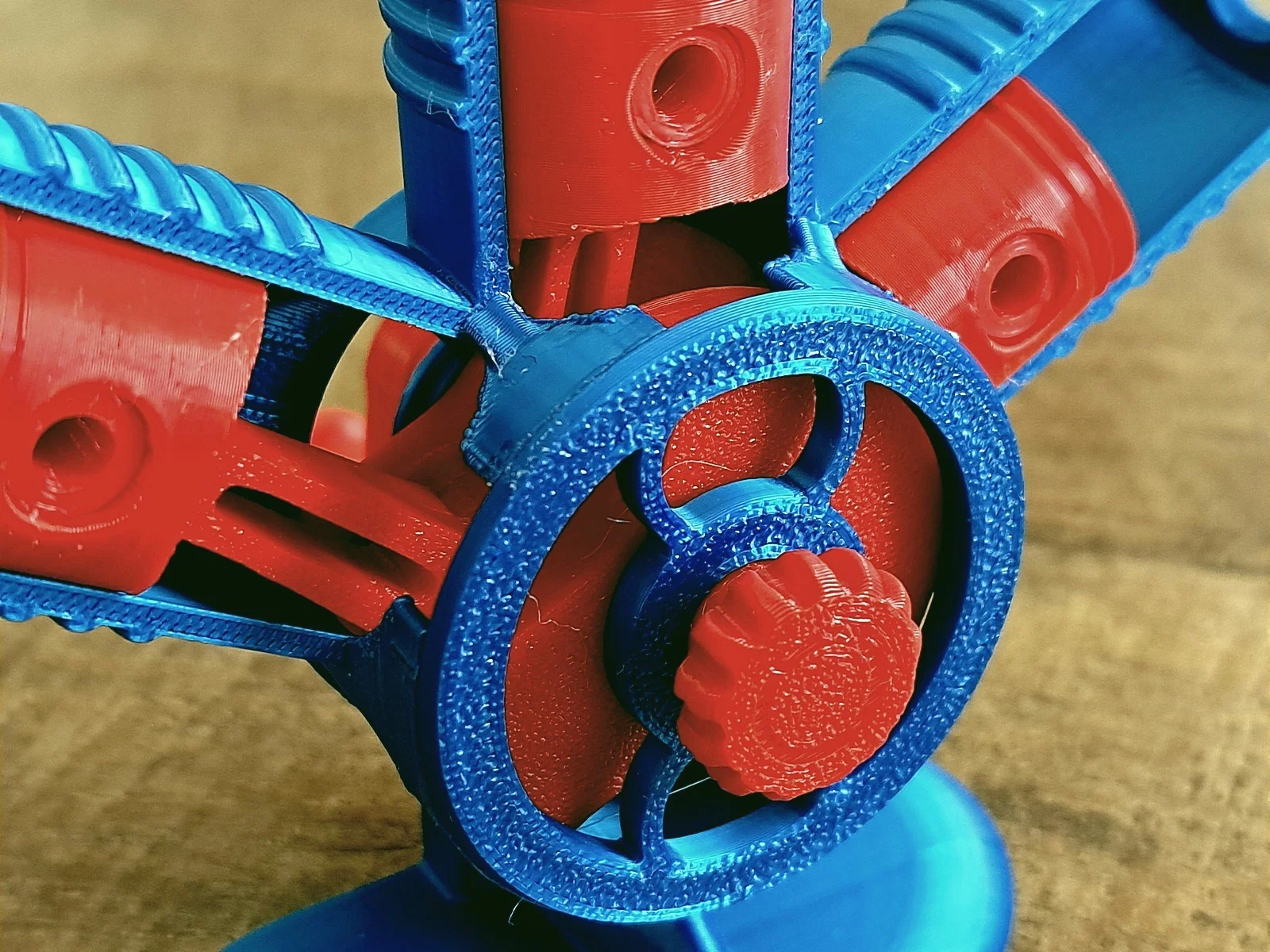

Dùng tay quay hoặc núm để xoay crankshaft.
