Đầu nối pin Bosch 12V (Bosch 12V battery connector)

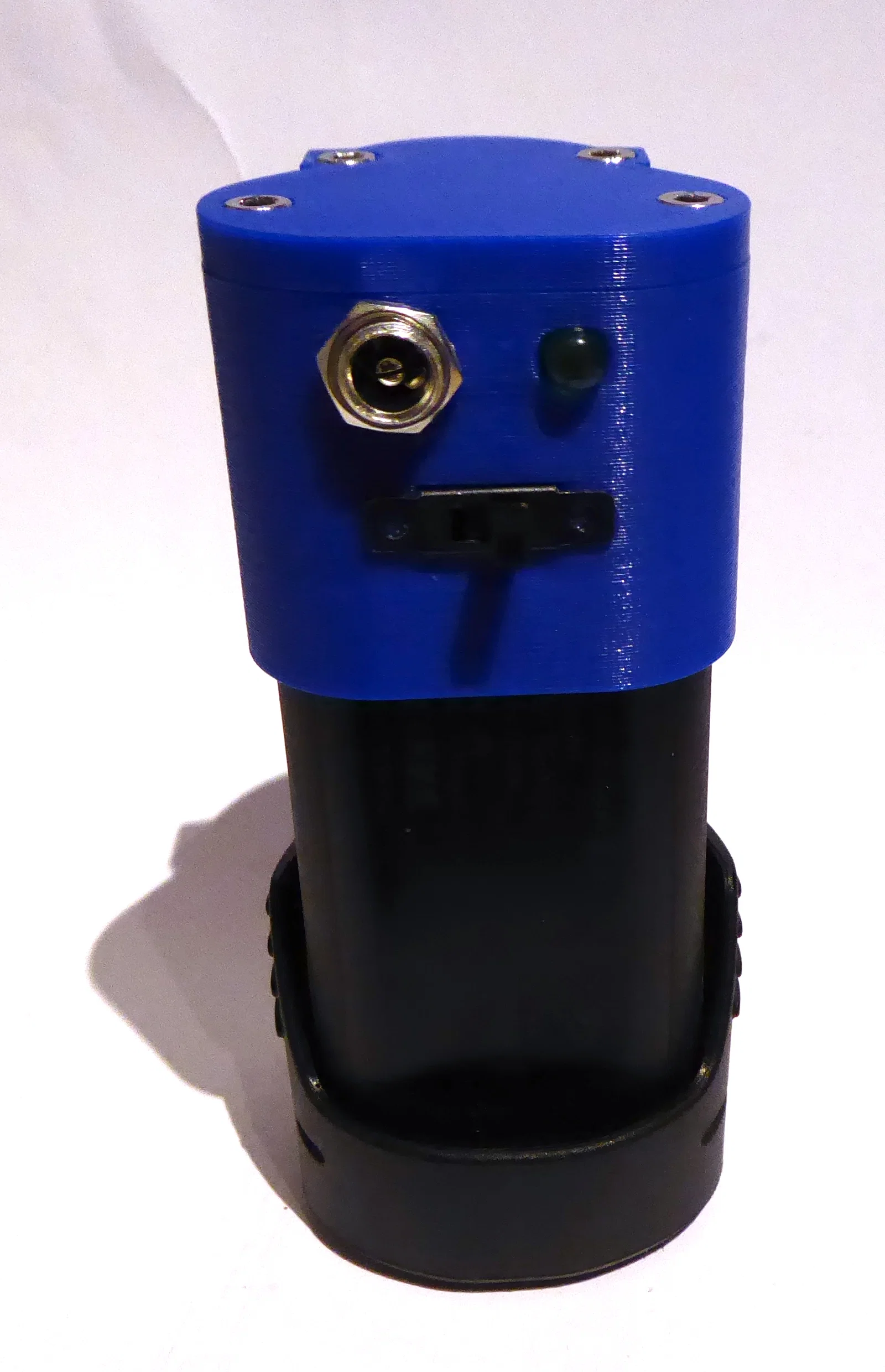

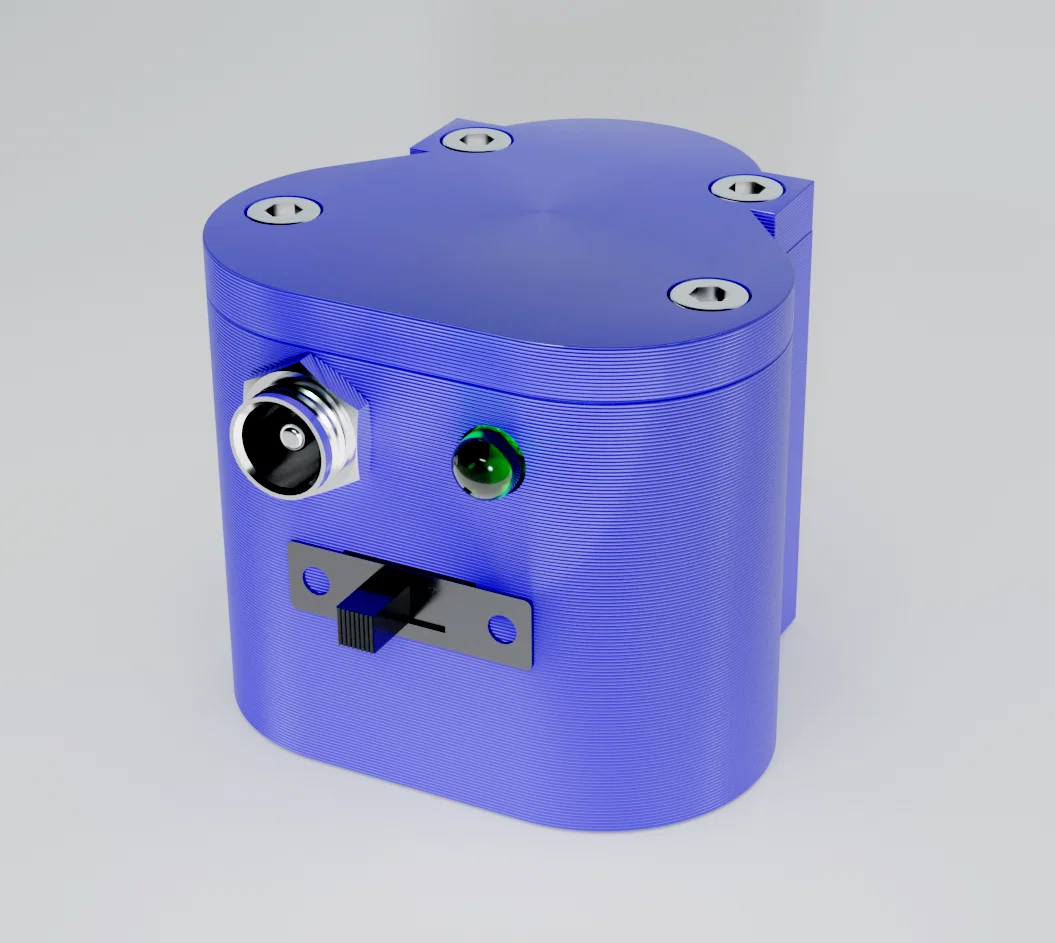

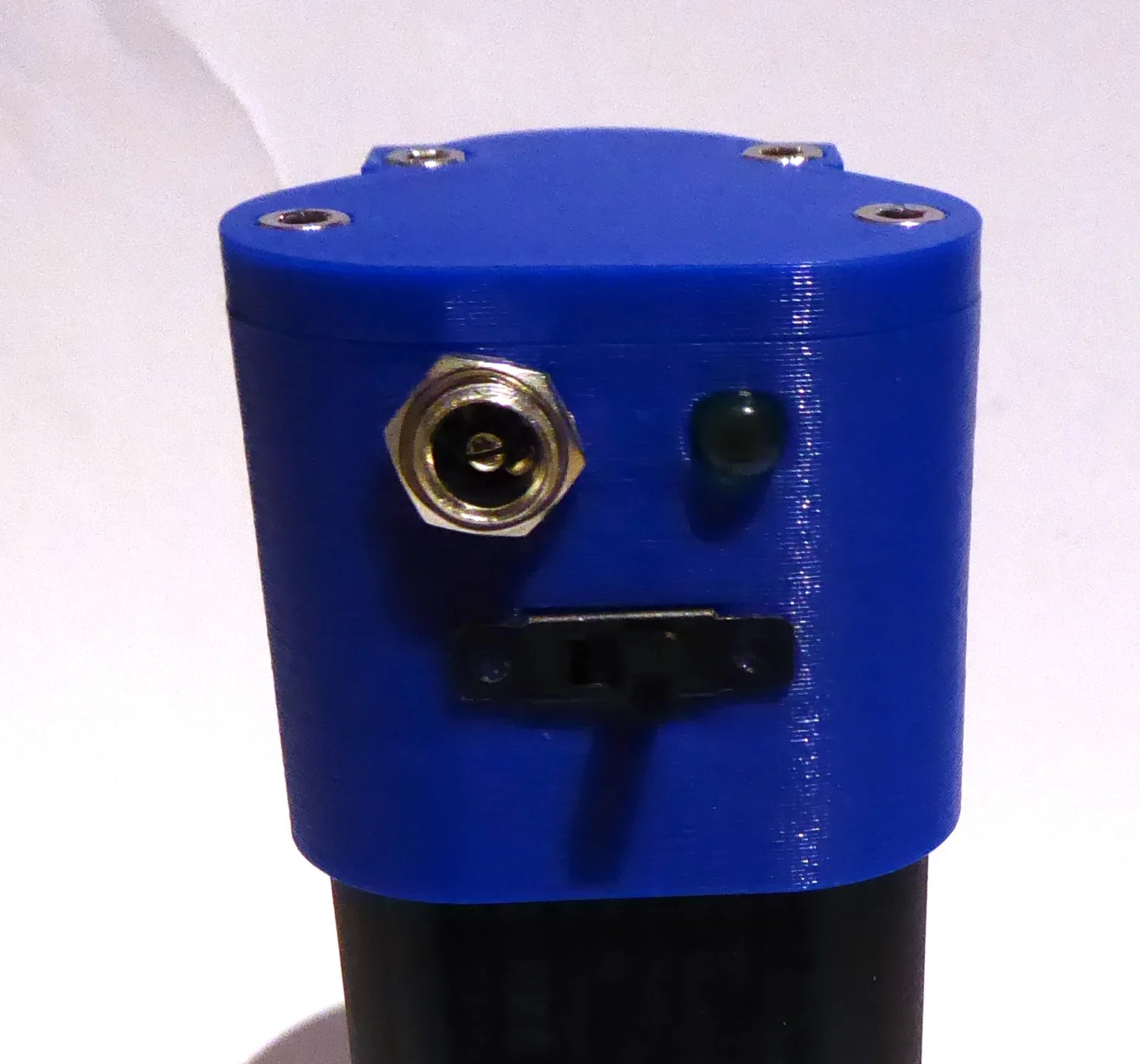

Đầu connector này gắn vào pack pin Bosch(Pro) 12V hoặc các pack tương thích từ bên thứ ba, để dùng như một nguồn điện di động cho những thiết bị khác. Thiết kế để làm nguồn điện di động cho mỏ hàn TS100.

Thông số in:

       Hướng in = theo hướng STL

• Layer height: 0.3mm
• Nozzle 0.4mm
• 3 perimeters
• 25% infill
• PLA
• Cần supports cho phần nắp (lid) và thân (body).

Với phần thân (body) thì chỉ cần supports cho đoạn có các khoét (cut-outs) để gắn spade connectors; phần còn lại sẽ bridge ổn, có xệ nhẹ cũng không ảnh hưởng tới độ khít khi lắp các chi tiết khác.

Danh sách linh kiện:

• 4X vít M3X8mm
• 1X jack nguồn barrel 5.5X2.1mm
• 1X công tắc (switch)
• 1X LED 5mm
• 1X điện trở 1KΩ
• 2X spade connectors (blade: 6.35x0.8mm hoặc tương đương)
• dây điện

Hướng dẫn lắp ráp:

Phần nhựa của spade connectors cần cắt cho bằng (flush) với phần kim loại bên trong. Cái này dùng kéo cắt là được.

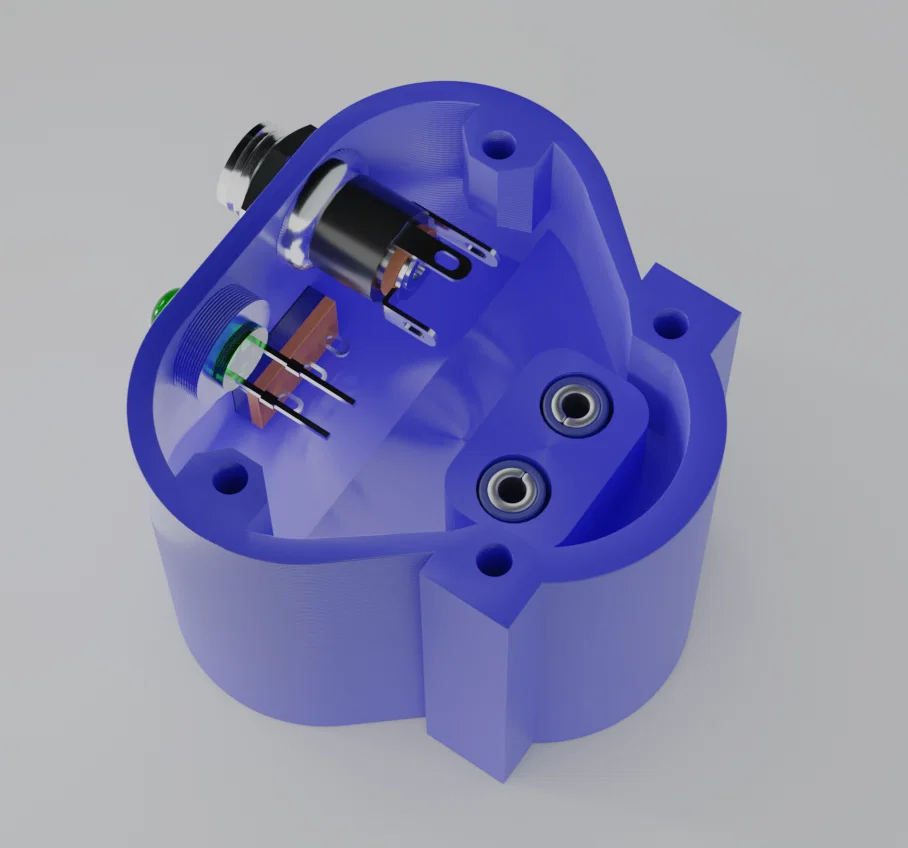

Bấm (crimp) dây vào các connector rồi nhét chúng vào ConnectorBlock từ phía dưới. Phía này là mặt có một rãnh (slot) cắt ngang qua lỗ. Phần dẹt của spade connectors bị lệch về một bên, nhớ đặt sao cho hai cái đối diện nhau trong ConnectorBlock như hình. Chưa cần dán keo vội.

Sau khi bấm dây, có thể phần bấm sẽ không lọt vào ConnectorBlock. Nếu bị vậy thì dùng kìm bóp nhẹ cho gọn lại để vừa, và nhớ kiểm tra lại là mối nối vẫn chắc sau khi bóp.

Bên trong đủ chỗ để đi dây, nhưng không dư nhiều nên cần tính trước đường đi dây khi lắp hết mọi thứ.

Công tắc (switch) sau khi lắp vào là gần như không với tới được, nên hàn dây vào nó ở ngoài vỏ trước rồi luồn dây qua lỗ. Các chân của barrel jack thì vẫn có thể chạm tới sau khi lắp, nhưng làm trước khi đặt nó vào lỗ sẽ dễ hơn. LED có thể hàn trực tiếp vào chân barrel jack khá dễ sau khi cả hai đã lắp xong.

Sau khi đi dây xong, nên dán ConnectorBlock vào mặt trong của vỏ bằng keo 502 (super glue). Làm bước này khi spade connectors đang ở đúng vị trí, vì dán xong sẽ không nhét chúng vào được nữa. Có thể dán cố định luôn các connector, nhưng thường không cần.

Trước khi đóng lại, nhớ kiểm tra không có đoạn dây trần nào chạm nhau ở bên trong. Do không gian hẹp nên chuyện này khá dễ xảy ra.
