Stand dựng xe đạp (nghiêng theo pedal) – parametric

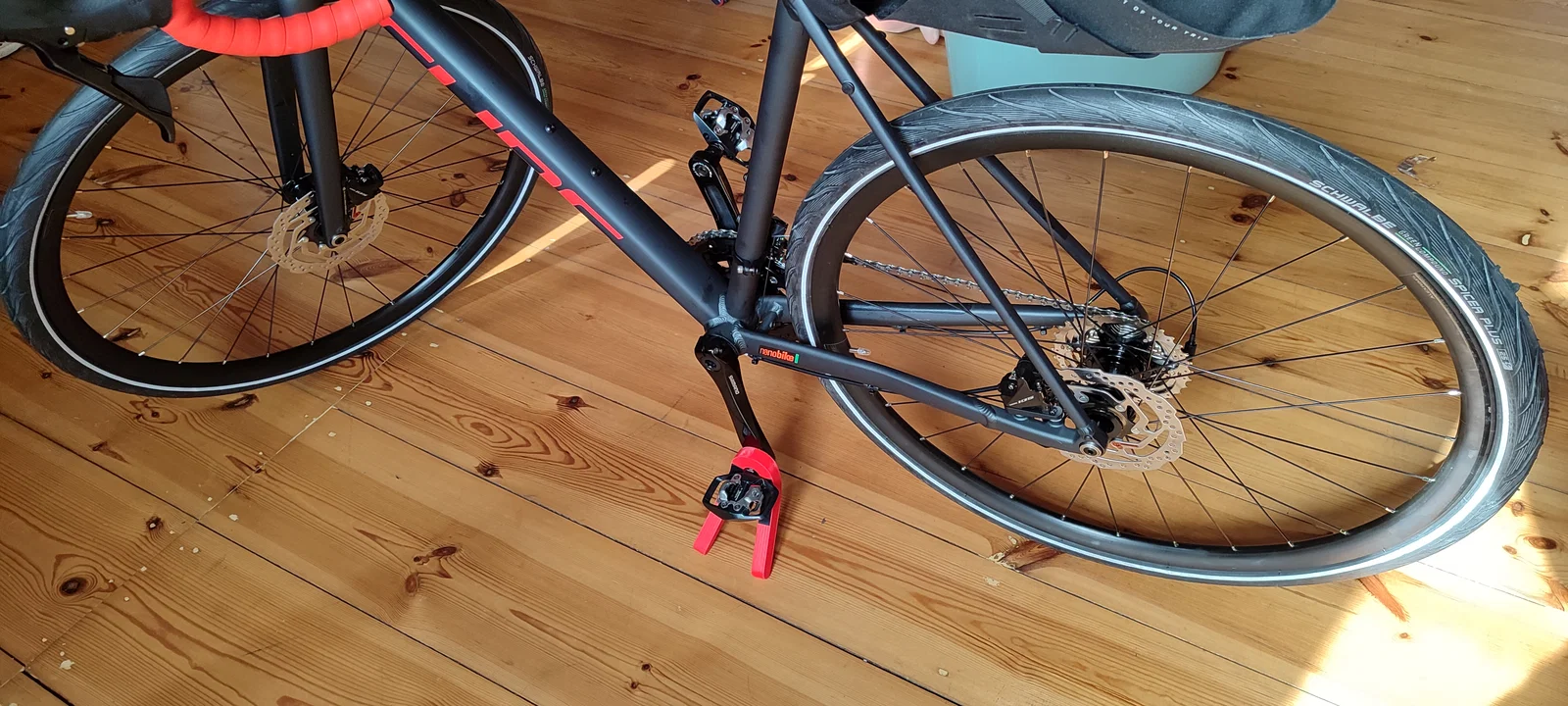

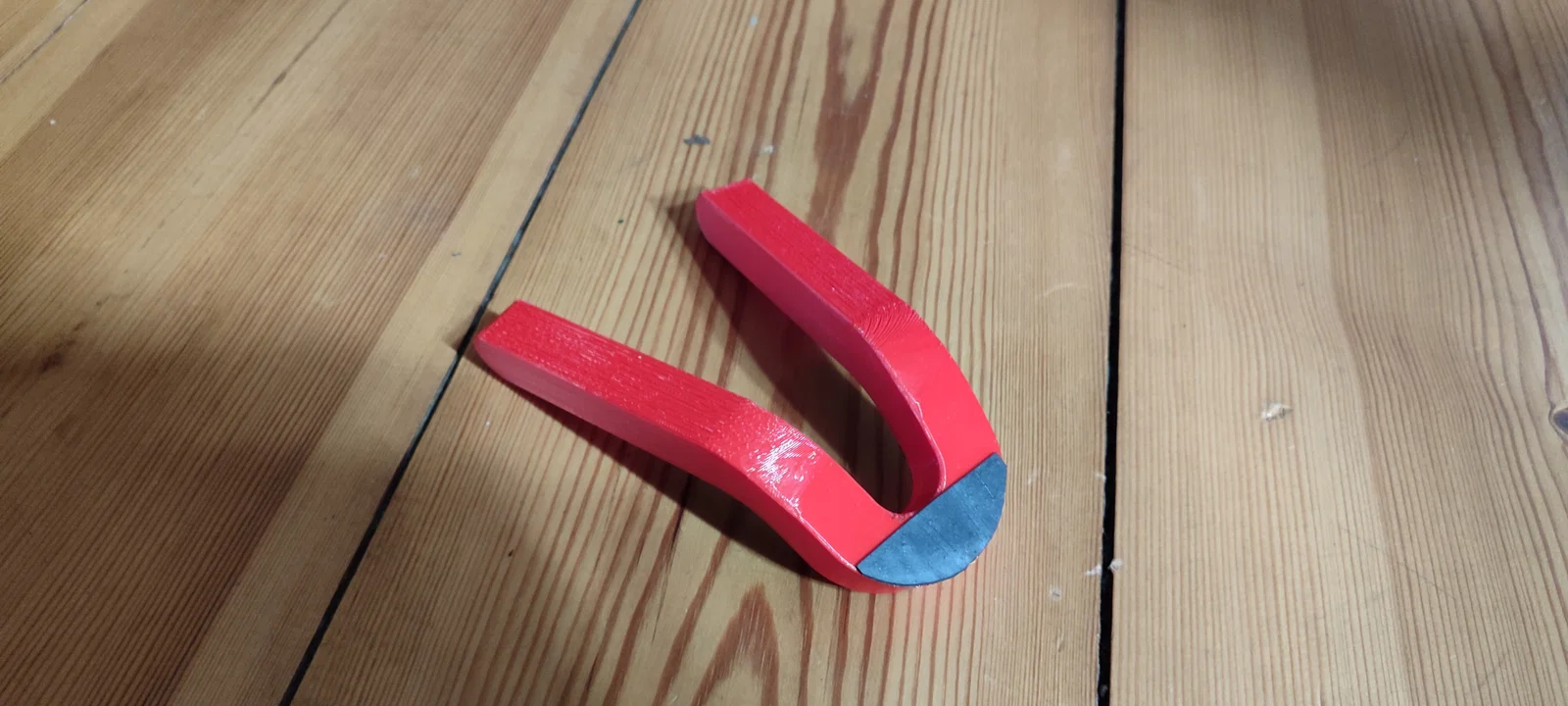

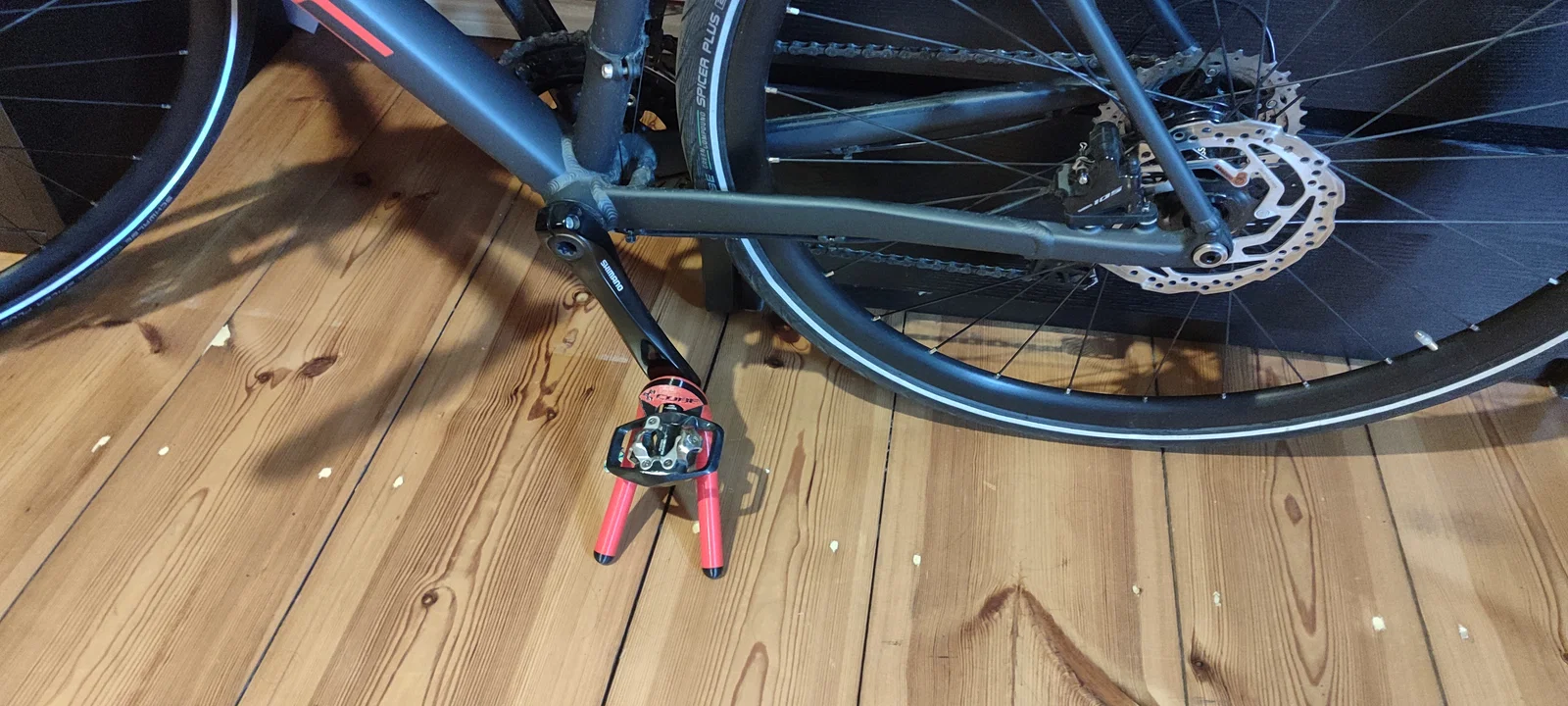

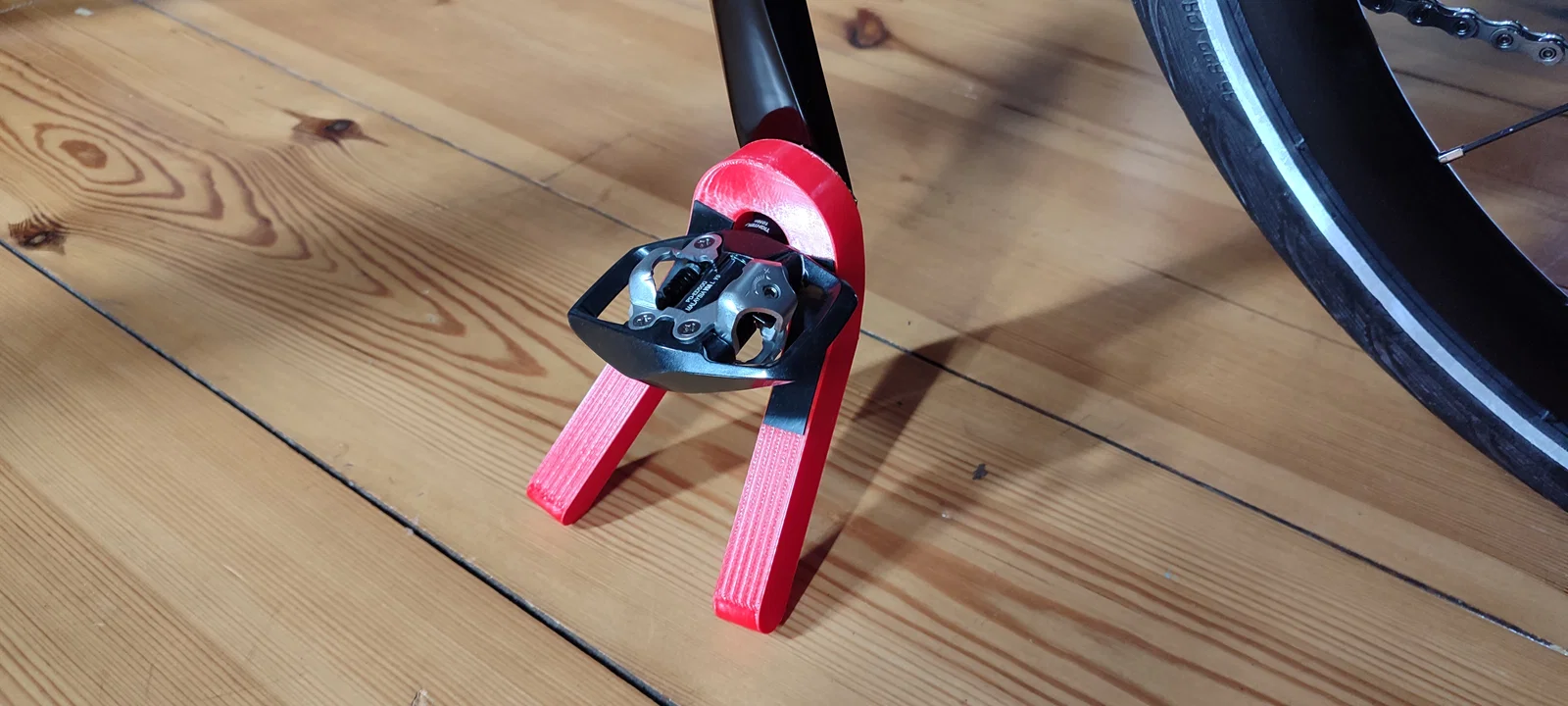

Một cái stand nhẹ, gắn vào một bên pedal và chỉ giữ xe bằng cách tựa/nghiêng vào pedal.
Bản trong hình mình in bằng PLA với 30% infill và 2 perimeters, tới giờ vẫn đang xài ổn, nhưng nếu dùng lâu dài thì mình khuyên:

PETG

6 perimeters

infill ≥ 30%

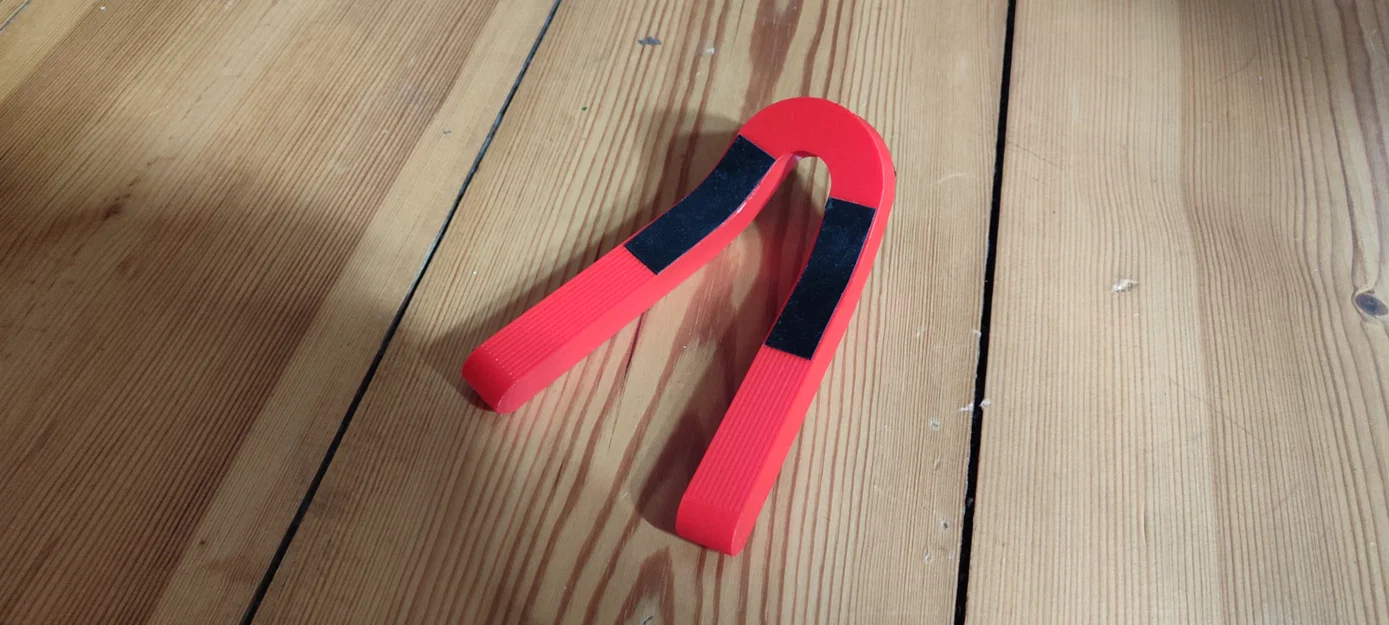

Ngoài ra mình khuyên dán thêm vài miếng rubbertape để tránh trầy xước.

Đính kèm là file Fusion model có một số parameters, bạn có thể chỉnh lại theo kích thước của bạn.

REMARK:
Cái stand này chỉ hoạt động nếu pedal ở một góc cụ thể, và gear ratio đang chọn không nên để theo kiểu góc đầu vào (góc quay pedal) bằng với góc bánh xe dẫn động. Nếu không thì có thể thiếu mô-men chống lại trên pedal, xe sẽ bắt đầu lăn tới và bị ngã.

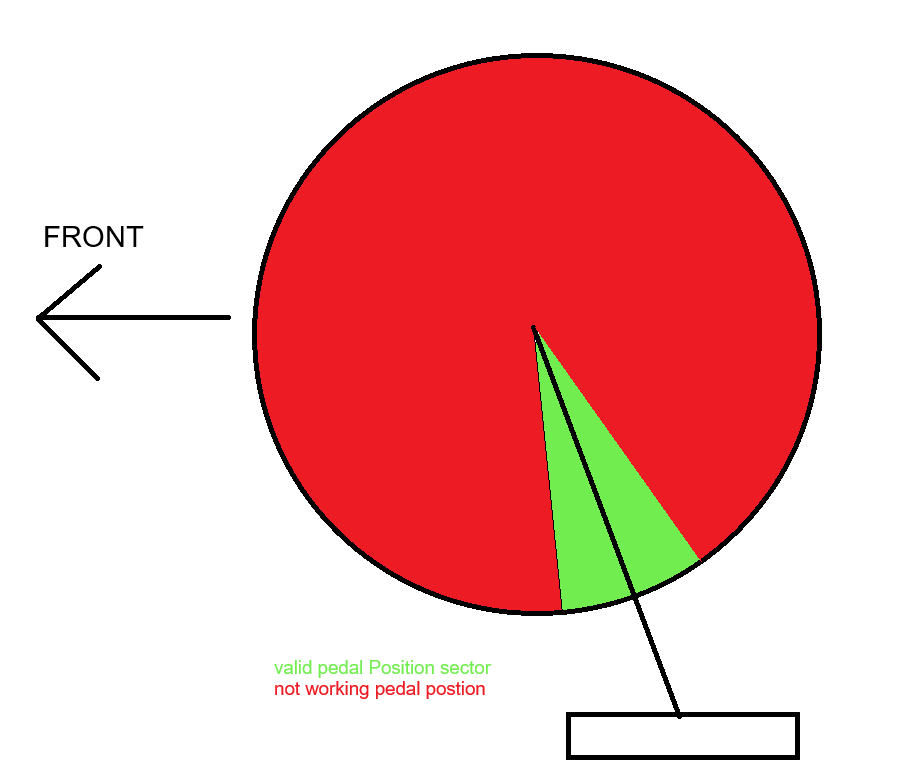

Khi nhìn vào bên pedal ở phía “dễ ngã”, pedal này cần nằm khoảng 150° - 175°. Nhớ đừng để pedal ở vị trí 180° (thẳng xuống), vì chỉ cần một lực nhỏ từ phía trước (ví dụ có người chạm vào xe) sẽ làm pedal đi vào vùng góc freewheel và xe sẽ ngã.

Update:

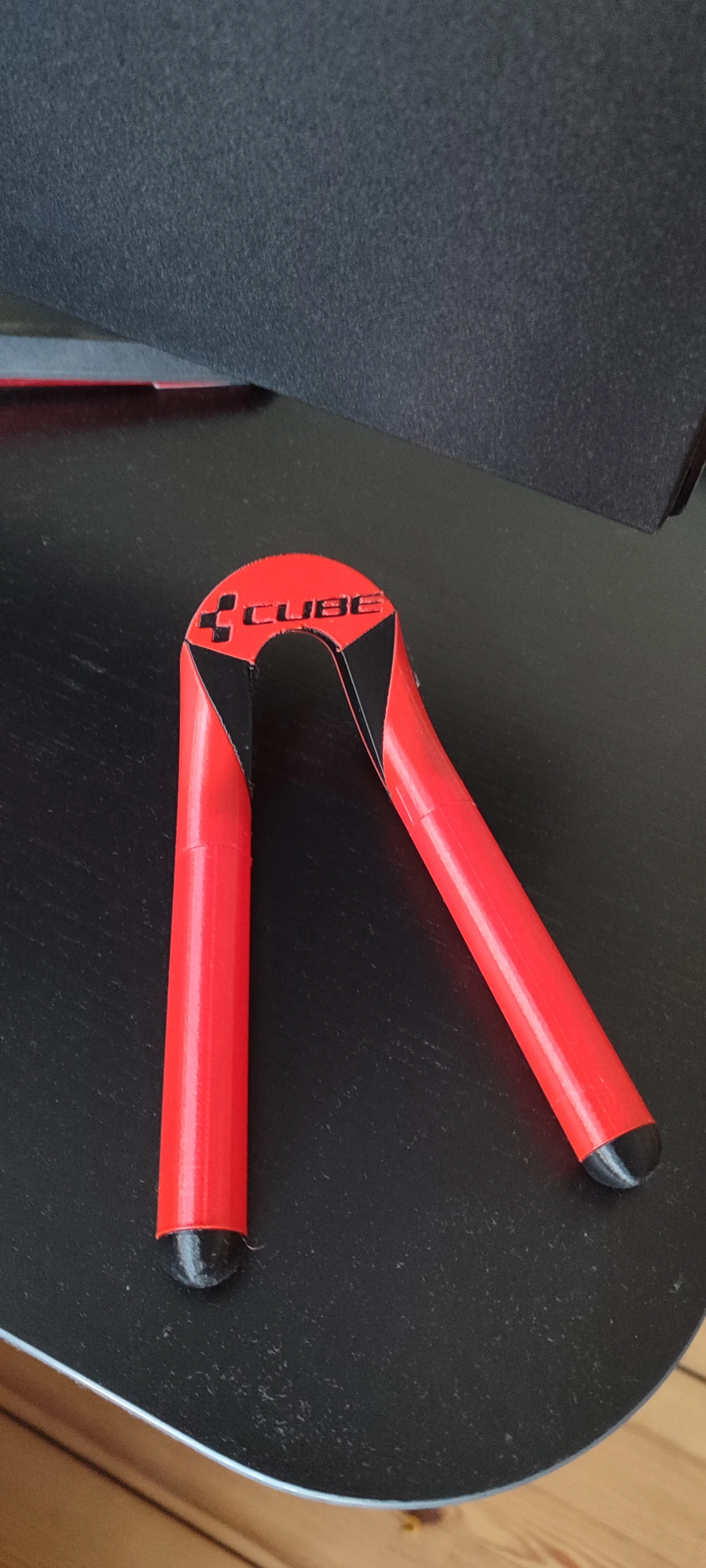

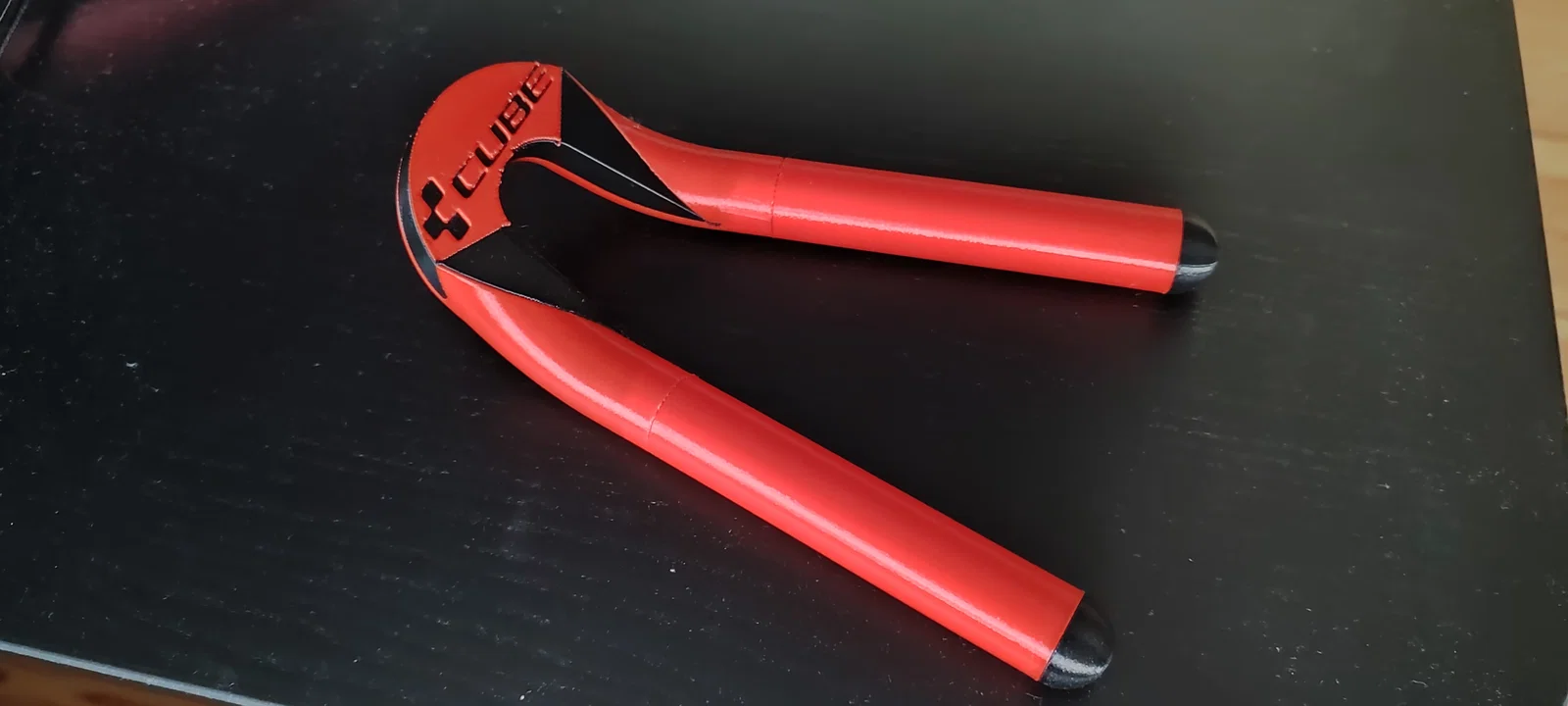

Mình đã thêm một Multimaterial-Variant đã chỉnh sửa của bike stand để cho thấy những khả năng có thể làm được từ file fusion-model.
Bản này được in thành nhiều phần khác nhau rồi ghép lại sau khi in. Nếu bạn muốn làm theo bản này thì sẽ cần 2x rods 5x45mm
