Kích Chống Thợ Máy (Kèm File Parametric)

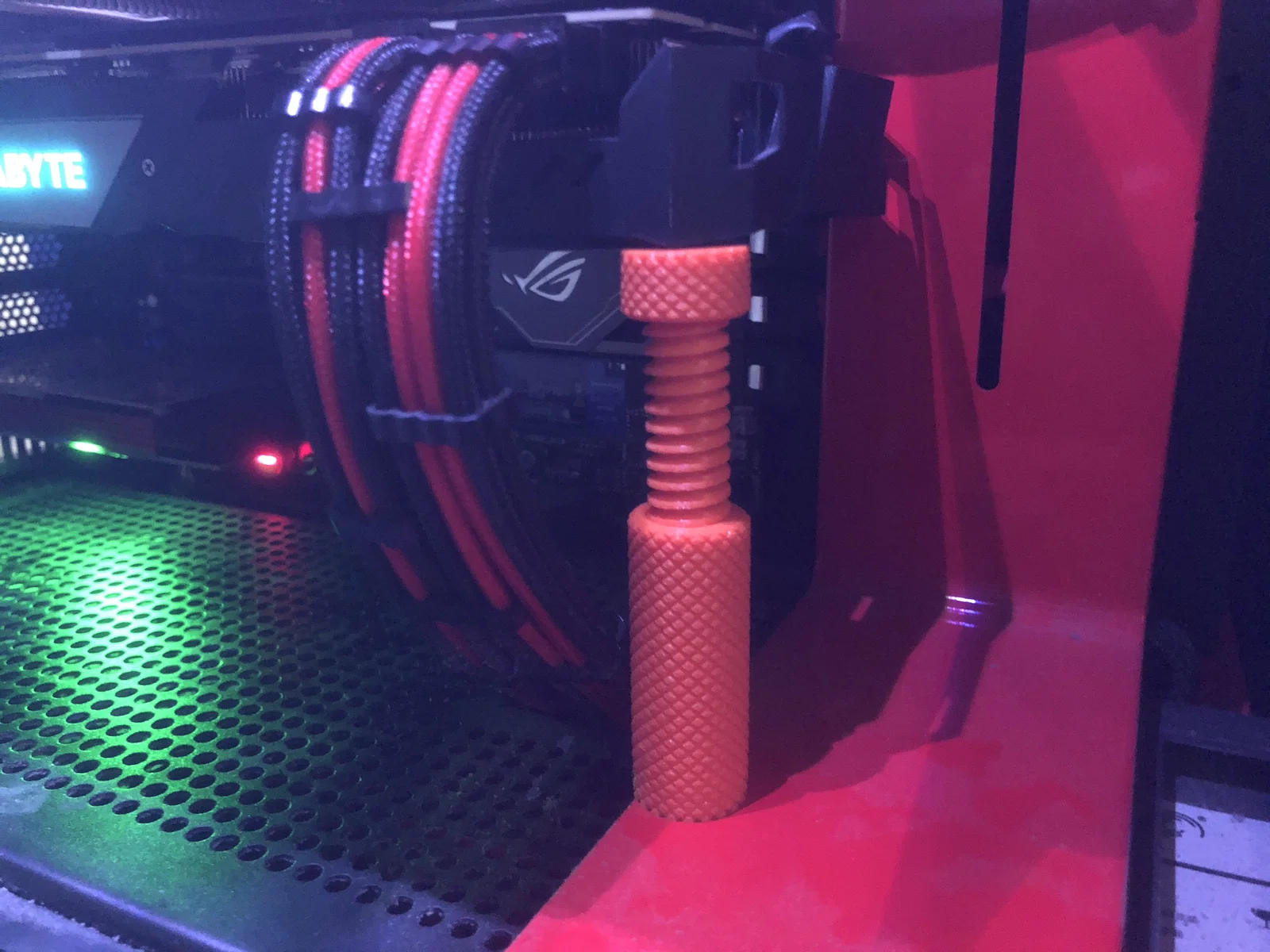

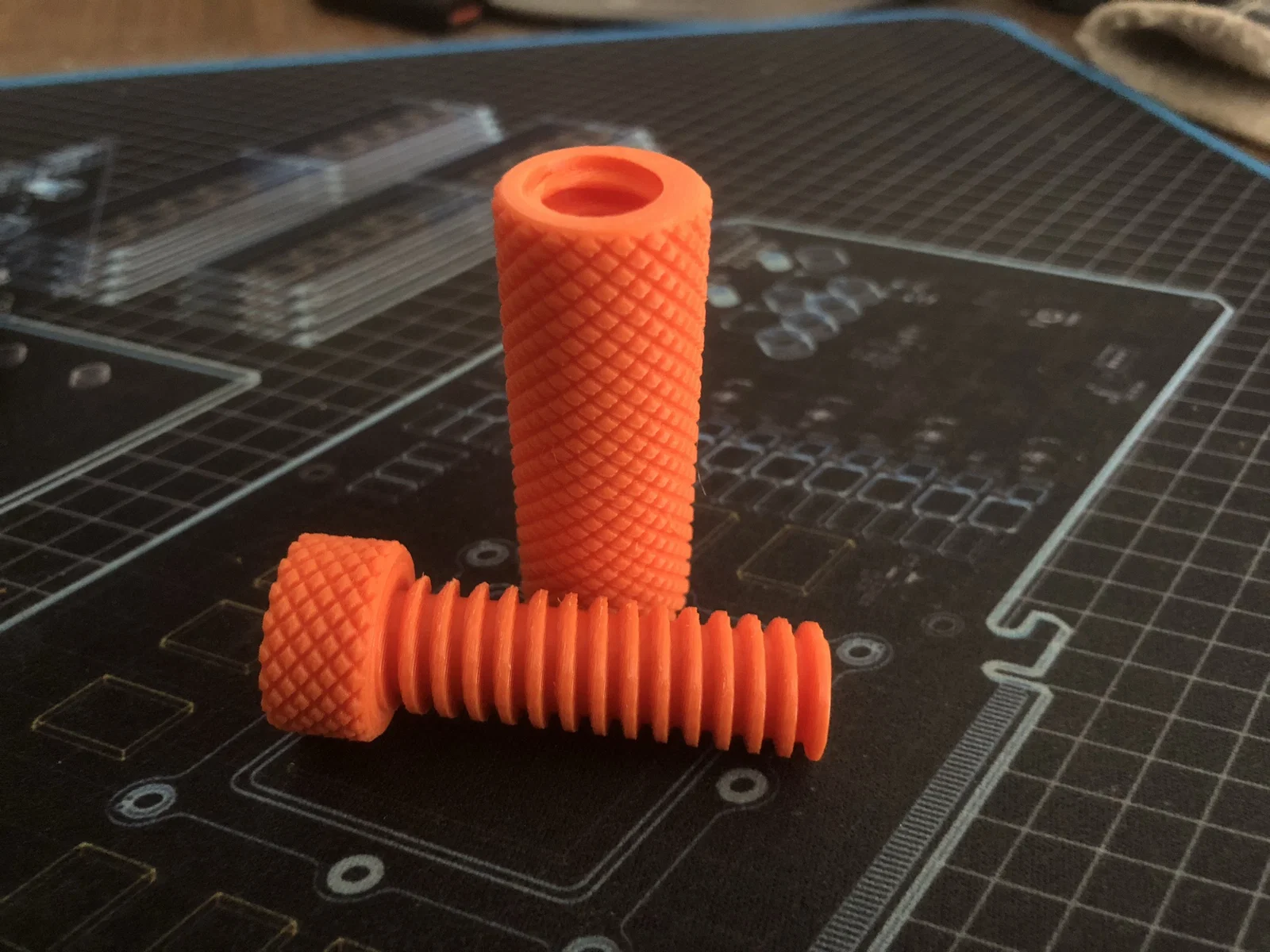

Về cơ bản đây là một con vít dài và một ê-cu dài, dùng để làm chống đỡ cho hầu như bất cứ thứ gì cần được đỡ. Trường hợp của mình là làm cái này để đỡ GPU vì mình thấy PCB bị cong nhẹ do xệ. Mấy cây jack này dùng ren thang (metric trapezoidal thread) tương tự acme nhưng theo hệ metric. Vì vậy mình khuyến nghị dùng layer height thấp hơn để ren mượt hơn.

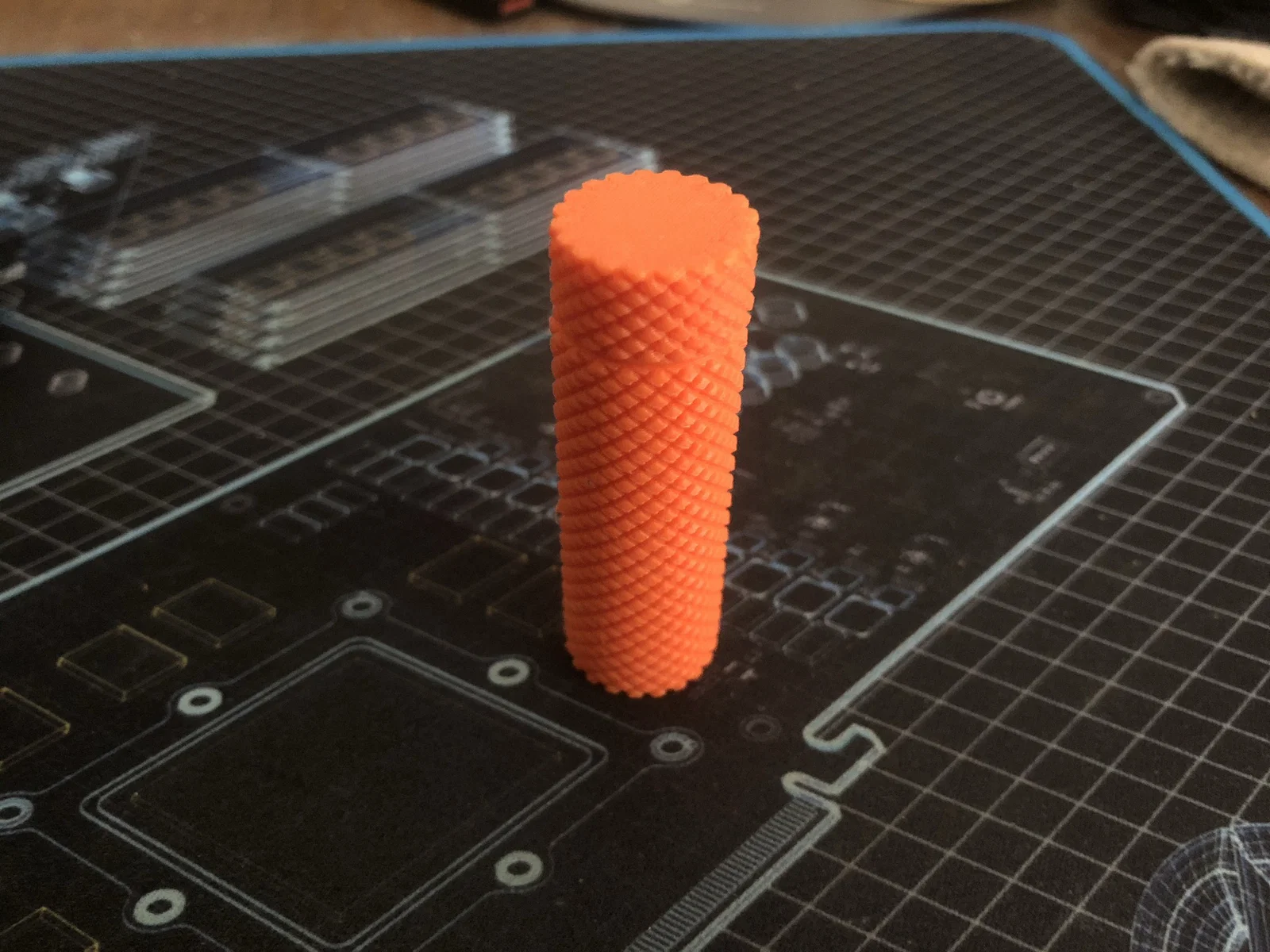

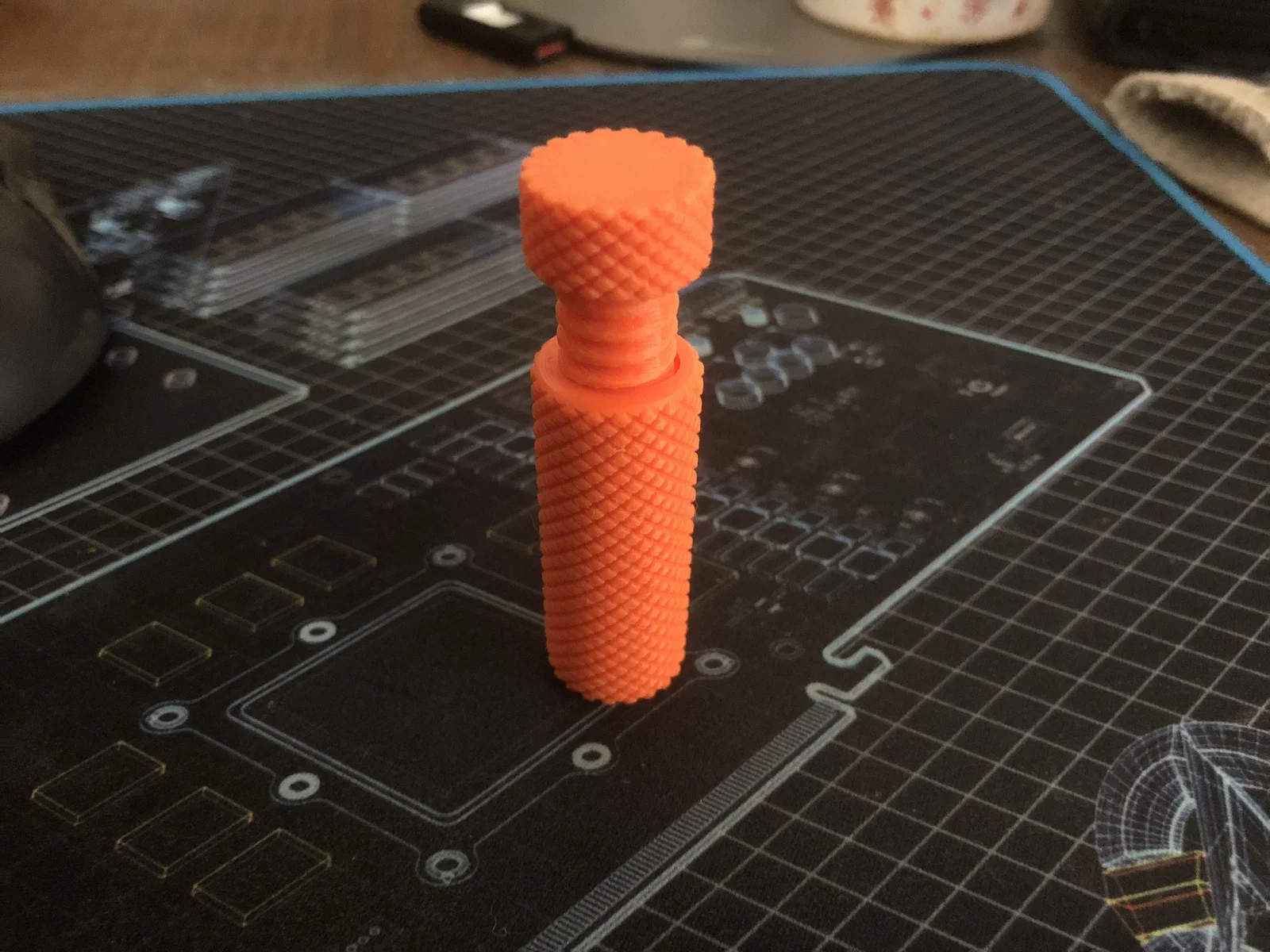

Chiều dài khi nén (compressed) của mẫu là 60mm. Khi kéo hết cỡ (full extension) mình khuyên nên ăn ren ít nhất 2–3 vòng, phần đó tốn khoảng 7mm, nên chiều dài tối đa còn lại xấp xỉ 95.5mm.

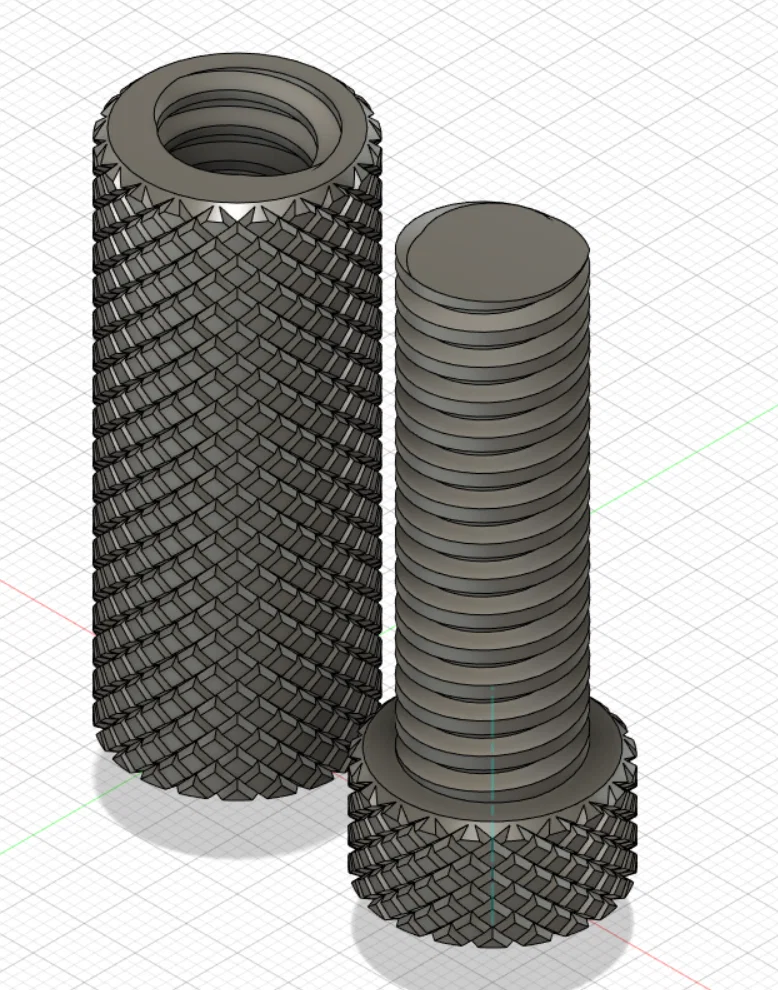

Mình có đính kèm file CAD để bạn chỉnh sửa. Thiết kế này nên là hoàn toàn parametric.

Về in 3D, mình khuyến nghị các thiết lập sau:

• PLA dùng ổn cho đa số trường hợp, trừ nơi nhiệt độ cao. Với các trường hợp đó, mình khuyên dùng PETG, ASA hoặc ABS. Nói chung chọn loại phù hợp nhất với nhu cầu của bạn. Mình dùng PETG. Không khuyến nghị vật liệu dẻo (flexible materials).
• Layer height 0.15; các bản prototype của mình in 0.2, còn bản hoàn thiện in 0.15. Cách này giúp ren mượt hơn.
• 2–4 perimeters; các bản prototype của mình in 2.
• Infill tuỳ bạn; mình khuyên tối thiểu 15% và thật ra không có lý do gì phải cao hơn 50%.
