Kẹp PCB cho máy CNC (bàn T-slot 8.5 mm)
Bộ kẹp giúp cố định PCB nhanh gọn trên máy CNC dùng bàn T-slot (rãnh 8.5 mm), giữ mặt PCB phẳng và tránh khoan trúng bàn. Có kèm file Fusion; dùng 4 bulông M5x16, long đền và T-nut M5.
Mô tả

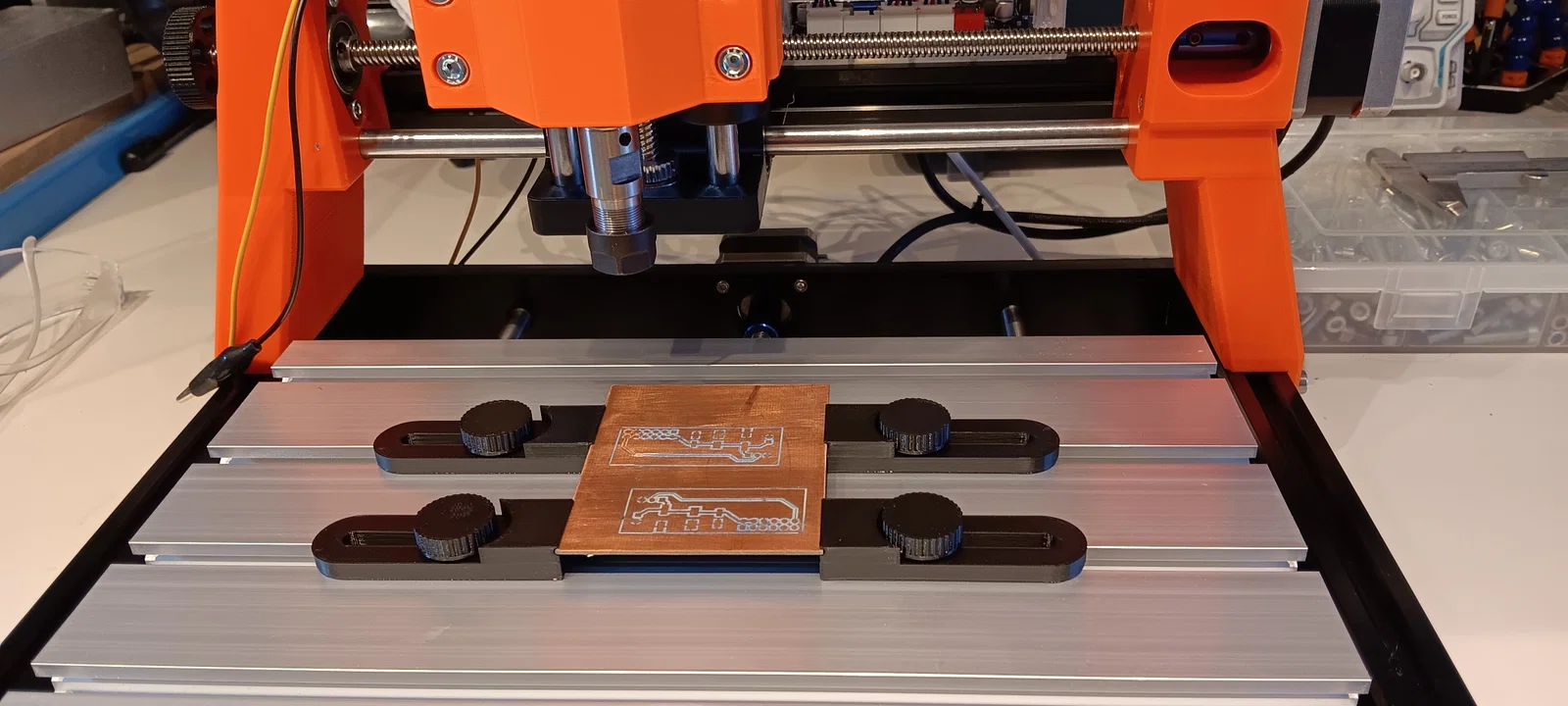

Nếu bạn mê DIY điện tử và muốn tự làm PCB bằng máy CNC của mình, bạn sẽ cần bộ kẹp phù hợp để giữ PCB phẳng và bảo vệ bàn T-slot khỏi bị mũi khoan cạ/khoan trúng. Mình làm mấy cái kẹp này dựa trên vài ý tưởng xem được trên Youtube nhằm bảo vệ bàn T-slot theo cách đó. Kẹp sẽ trượt xuyên qua các rãnh trên bàn T-slot của bạn. Tùy theo độ chừa (margin) và thiết lập máy in, có thể sẽ hơi khít; chỉ cần chà nhám nhẹ là ổn.
Additional components

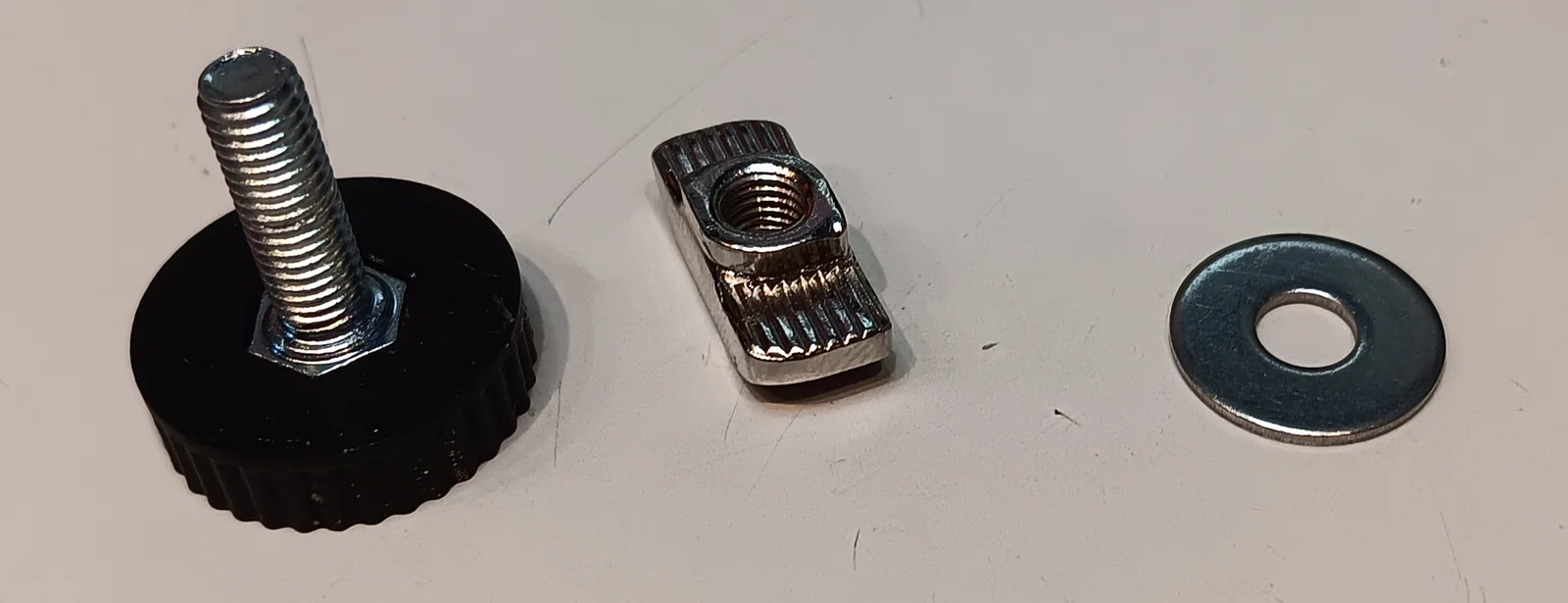

Bạn chỉ cần 4 bu-lông lục giác M5x16, 4 long đền M5, và 4 T-nut M5. Nếu bạn dùng CNC3018 hoặc máy tương tự mua từ E-bay hay các sàn thương mại điện tử khác, khả năng cao là đã có sẵn trong bộ. Bu-lông có thể được đóng/ấn vào núm vặn bằng vài cú gõ nhẹ bằng búa; nếu cần thì thêm chút keo.
Print settings
Không có gì đặc biệt: mình dùng PLA, layer height 0.2, infill 25% và 2 walls. Mấy cái kẹp này không phải chịu lực căng nhiều.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
